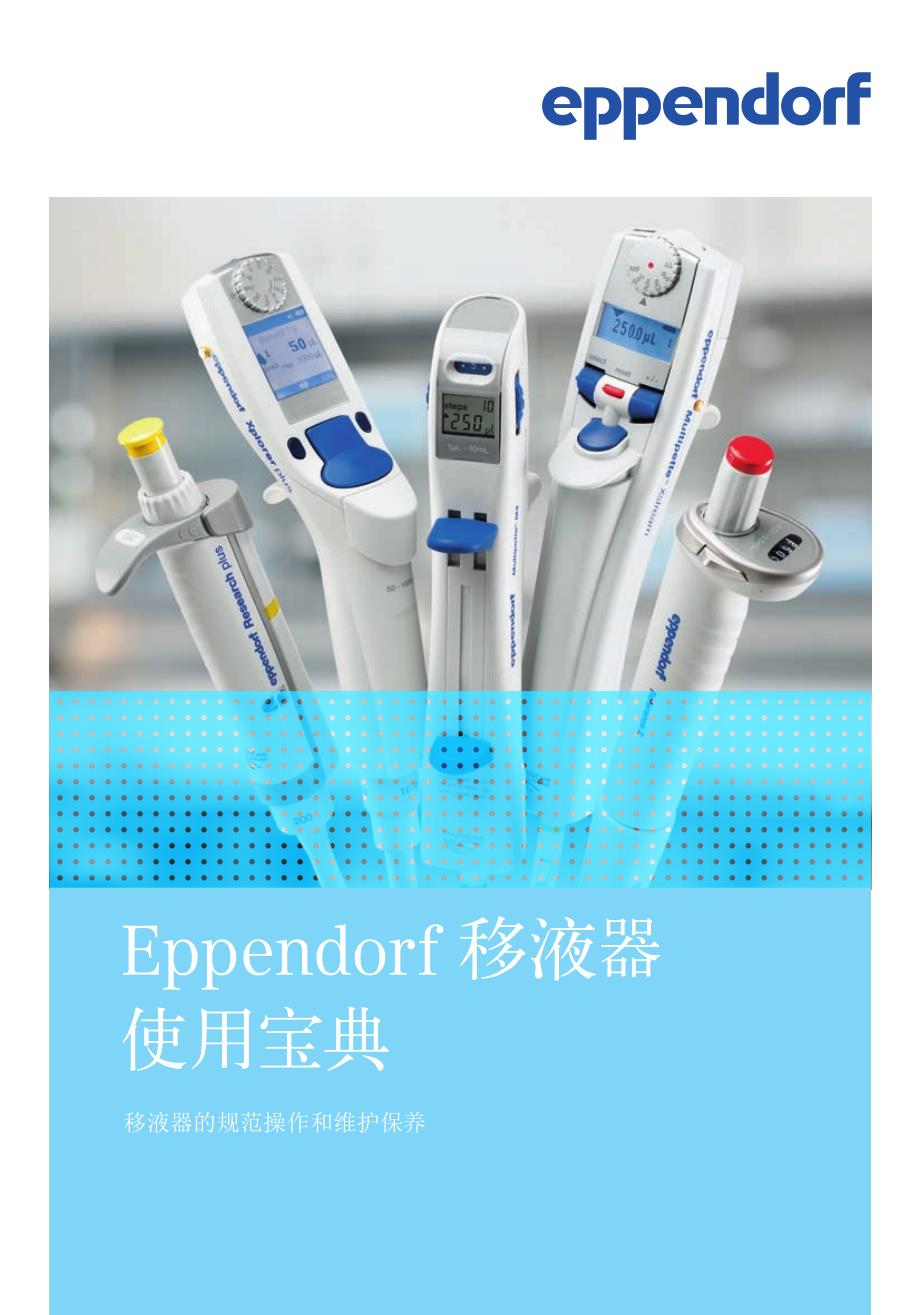

Eppendorf 移液器 使用宝典 移液器的规范操作和维护保养 2 目录 1. 公司简介 2. Eppendorf 移液器的历史 3. 移液器分类和工作原理 3.1 气体活塞式移液器 3.2 外置活塞式移液器 4. 常见移液器 / 分液器结构 4.1 Research plus 移液器结构 4.2 Reference 2 移液器结构 4.3 Multipette M4 手动连续分液器结构 4.4 Xplorer plus 电动移液器结构 5. 移液技术 5.1 针对不同样品的正确移液技巧 5.1.1 高黏度液体 5.1.2 与水密度差异大的液体 5.1.3 易挥发性液体 5.1.4 危险性样品 5.1.5 含表面活性剂溶液 5.1.6 易起泡溶液 5.2 正向吸液和反向吸液 5.3 特殊液体移取方式总结表 6. 正确使用移液器 7. 移液器的拆卸与组装 8. 移液器的清洁与消毒 9. 移液器 / 分液器的快速检测 10. 移液器的密度调节功能 11. 专业的移液器校准服务 3 3 4 4 4 5 5 7 9 10 12 12 12 12 13 13 14 14 15 15 17 20 16 21 22 24 Eppendorf 公司始创于 1945 年，总部位于德国汉堡，是全球领先的生物技术公司。
1958 年， Eppendorf 拥有了全球第一支活塞式移液器的专利，并以创新的技术和卓越的品质，成为高 品质实验室仪器的代名词2003 年在中国上海成立艾本德中国代表处，随后成立艾本德中 国有限公司，采取直接销售策略公司兼承“质量、创新和服务”的宗旨，为中国客户提供 符合国际标准的高品质和人性化的产品，并提供一系列优质的应用支持和售后维修服务 2007 年美国 New Brunswick Scientific (NBS) 公司成为 Eppendorf 大家庭中的一员，拓 展了 Eppendorf 在细胞应用领域的产品线2012 年 Eppendorf 收购了德国 DASGIP 公司， 进一步拓展了其在生物过程领域的专业技能及产品线 1. 公司简介 1958 年，Eppendorf 拥有了全球第一支活塞式移液器的专利；1961 年，Eppendorf 第一款工 业化生产的活塞式移液器“Marburg”上市历经半个世纪的发展，液体处理产品也从手动移 液器发展到电动移液器、 分液器、 滴定仪和自动移液工作站 Eppendorf产品具有最先进的技术， 符合人体工程学以及广受嘉奖的创新设计，不仅体现在仪器上，也体现在配套的耗材如吸头和 分液管上，为客户提供最高精准度、舒适的液体处理工具。
2. Eppendorf 移液器的历史 3. 移液器分类和工作原理 单按钮技术简介 单按钮，指的是吸液、放液，脱卸吸头一步到位，有效避免了液体反弹，减少气溶胶污染； 另外操作时候不用左右移动拇指，减少手部的重复性劳损Eppendorf Reference 系列移 液器是市场上唯一的单按钮操作的手动移液器 工作原理：通过弹簧的伸缩运动，推动活塞，排除部分空气，利用大气压吸入液体，再由 活塞推动空气排出液体 工作原理：通过分液管或吸头内活塞的连续运动移取和打出液体，活塞和液体直接接触， 没有空气柱，适用于密度、黏度与水不同的液体，如易挥发性溶液、粘稠液体等 气体活塞式移液器（Air-cushion） 外置活塞式移液器（Positive-displacement） 4 移液器使用宝典 Reference 2 手动移液器 单按钮操作 Multipette® stream/Xstream 电动连续分液器 Biomaster 4830 移液器Varipette 4720 连续移液器Multipette® M4 手动连续 分液器 Xplorer/plus 电动移液器Research plus 手动移液器 Research plus 单道移液器 1. 控制按钮 控制按钮和适配的 Eppendorf epT.I.P.S 吸头盒 的颜色一致 2. 体积调节旋钮（仅限可调量程移液器） 用于移液器的体积设定 3. 吸头脱卸按钮 用于脱卸移液器吸头 4. 体积显示窗口（仅限可调量程移液器） 从上往下读数，四位数字放大显示 5. 密度调节孔 用于移液器的密度调节，出厂时贴有 ADJ 银色 标签，表明符合出厂设定 6. 密度调节窗口 移液器出厂时，默认设置为“0” 7. 标记区 可用于移液器的标记。
移液器序列号位于底部 8. 套筒 用于脱卸吸头 9. 弹性吸嘴： 具有伸缩性的吸嘴，优化了安装和脱卸吸头的用 力（不适用 5 mL 和 10 mL 的移液器） 10. 吸头 推荐使用 Eppendorf epT.I.P.S. 原装吸头 4.1 Research plus 移液器结构 4. 常见移液器 / 分液器结构 移液器使用宝典 5 1 2 3 4 5 6 7 8 9 10 Research plus 多道移液器 多道移液器的上半部分，请参考单道移液器 1. 脱卸锁扣 用于拆卸多道移液器的下半部分 2. 多道移液器的下半部分 下半部分可以自由旋转，旋转不会旋下下半 部分最外面两个通道具有 1 和 8（或 1 和 12）的数字标示 多道移液器的每个通道均有单独的活塞，即 使安装少于 8 个或 12 个的吸头也可以使用， 便于更换和维护 3. 弹簧锁扣 按下即可打开下半部分的盖板 4. 弹性吸嘴 具有伸缩性的吸嘴，优化了安装和脱卸吸头的 用力，确保移液均一性 5. 吸头 推荐使用 Eppendorf epT.I.P.S. 原装吸头 6. 盖板 下半部分的保护板，可打开 6 移液器使用宝典 1 6 2 3 4 5 Reference 2 单道移液器 1. 体积显示窗口 四位数字显示，仅限可调量程移液器 2. 颜色标识 识别量程和匹配吸头 3. 控制按钮 吸液、放液和脱卸吸头 4. 双侧量程锁 锁定量程，按任意一侧量程锁即可调节量程 5. 密度调节 根据溶液属性进行密度调节 6. 密度显示框 显示密度调节数字 7. 序列号 序列号分别位于上半部和下半部 8. 量程 9. 套筒 将控制按钮按到底时，套筒下移弹出吸头 10. 弹性吸嘴（不适用 5-10 mL 移液器） 提高移液均一性，减轻装配 / 脱卸吸头用力 11. 吸头 推荐使用 ep T.I.P.S. 原装吸头 12. 内置 RFID 芯片 可读取、 存储和导出移液器出厂数据和用户信息， 方便管理 4.2 Reference 2 移液器的结构 移液器使用宝典 7 0000000 Reference 2 ADJ 2 1 3 4 5 6 7 12 8 9 10 11 Reference 2 多道移液器 多道移液器的上半部分，请参考单道移液器。
1. 脱卸锁扣 拆卸多道移液器的下半部分 2. 盖板 下半部分的保护板，可打开 3. 多道移液器下半部分 下半部分可自由旋转，最外面两个通道具有 1 和 8（或 12）的数字标识 多道移液器的每个通道均有单独的活塞，即使 安装少于 8 个或 12 个吸头也可以使用，便于 更换和维护 相同量程的 8 道和 12 道下半部分可以互换 4. 弹簧锁扣 按箭头上移 + 下移即可打开下半部分盖板 5. 弹性吸嘴开关 开关弹性吸嘴功能 6. 弹性吸嘴 提高移液均一性，减轻装配 / 脱卸吸头用力 7. 吸头 推荐使用 Eppendorf ep T.I.P.S. 原装吸头 8 移液器使用宝典 0000000 Reference 2 ADJ 1 2 4 5 3 6 7 4.3 Multipette M4 手动连续分液器的结构 1. 体积选项盘 每个 Combitip 分液管可设定 20 种不同体积， 拇指即可轻松调节体积 2. 位置指示器 体积选项盘位置 3. 显示屏 显示分液体积、分液次数 4. 操作杆 分液操作以及脱卸 Combitips advanced 分液管 5. 内置 RFID 芯片 内置分液器出厂数据 6. 填充杆 填装或清空 Combitips advanced 分液管 7. 序列号 8. 手指挂钩 舒适支撑手部，方便使用 9. 电池盖 可更换电池 1. 步数 选择量程后， 显示最大分液步数， 分液时显示已经完成的分液步数 2. 体积 µL 或 mL 3. 活塞可以移动的方向 吸液 放液 4. 电池符号 显示电池电量 移液器使用宝典 9 1 Multipette® 4 6 5 4 3 2 8 9 7 1 1 2 4 3 1. USB 接口 Eppendorf 工程师维修专用 2. （On）开机开关 3. 复位按钮 4. 电源插孔 用于连接 Xplorer 电动移液器的充电器 5. 选项盘 用于选择一个操作模式 6. 充电触点 用于在 4880 系列充电支架或旋转充电支架上进 行充电和挂放的镀金触点 7. 彩色显示屏 操作间歇时屏幕自动关闭。
移动移液器时，显示 屏重新自动开启 8. 软键 软键所具有的各项功能会显示在显示屏页脚处 9. 操作摇杆 操作摇杆可向上或向下推压使用操作摇杆可移 动活塞，或滚动菜单以进行参数更改操作摇杆 的颜色用于识别量程和匹配的吸头 10. 脱卸按键 用于移动套筒和脱卸移液器吸头在脱针带有 残液的吸头后，活塞经过短暂停留后再次回到 初始位置可以选择关闭此功能 11. 序列号 12. 套筒 套筒上标有移液器的额定体积 13. 弹性吸嘴 弹性吸嘴功能优化了吸头装配和脱卸时的操作 用力量程不大于 1000 μL 的所有 Xplorer 电 动移液器都具有弹性吸嘴功能 14. 吸头 推荐使用 epT.I.P.S. 原装吸头 4.4 Xplorer plus 电动移液器的结构 Dis Pip P/M Man Opt Spc Prg Edit Fix Ads 12345 1 2 3 5 6 4 7 8 9 10 11 12 13 14 Xplorer plus 电动单道移液器 上半部分的描述请参阅电动单道移液器的结构图 1. 脱卸锁扣 用于拆卸多道移液器的下半部分 2. 多道移液器下半部分 多道移液器下半部分可进行高温高压灭菌 多道移液器的下半部分可以自由转动。
并且在 最外部通道上分别标有编号 1 和 8（或 12） 多道移液器的每个通道都有一个活塞，因此也 可装配少于 8 个或 12 个吸头通过拆开多道 移液器的下半部分，可更换或者拆下单个通道 3. 弹簧锁扣 左右各一个，用于打开盖板（6）和内置卡槽 4. 弹性吸嘴 弹性吸嘴功能优化了吸头装配 / 脱卸时的操作用 力不适用于 1200 µL 多道移液器 5. 吸头 推荐使用 epT.I.P.S. 原装吸头 6. 盖板 内置有卡槽的可拆卸式盖板，不适用于 1200 µL 多道移液器 1 2 3 4 5 6 Xplorer plus 电动多道移液器 移液器使用宝典 11 5. 移液技术 问题：高黏度液体具有很高的流动阻力 （例如：甘油） ，会导致 a) 吸液速度慢 b) 液体容易黏附在吸头壁上 气体活塞式移液器解决方案： 缓慢吸液、放液 反向移液 推荐使用外置活塞式移液器 / 分液器： 密封的活塞边缘使液体不会残留到管壁上 问题：液体密度影响气体活塞柱的体积 （例如：乙醇） ，会导致移取体积过大或 过小 气体活塞式移液器解决方案： 对移液器进行密度调节，以满足密度不 同于水的液体的移取，确保移液精确度 推荐使用外置活塞式移液器 / 分液器： 没有气体活塞柱 5.1 针对不同样品的正确移液技巧 高黏度液体与水密度差异大的液体 47.5 48.0 48.5 49.0 49.5 50.0 50.5 51.0 51.5 52.0 12345678910 气体活塞式移液器：高黏度液体对精准度有不利影响 （移取 50 µL 85% 甘油） 移液次数 正向移液 反向移液 外置活塞移液 体积 [µL] -1 -0.8 -0.6 -0.4 -0.2 0 0.2 0.4 0.6 0.7 0.。
