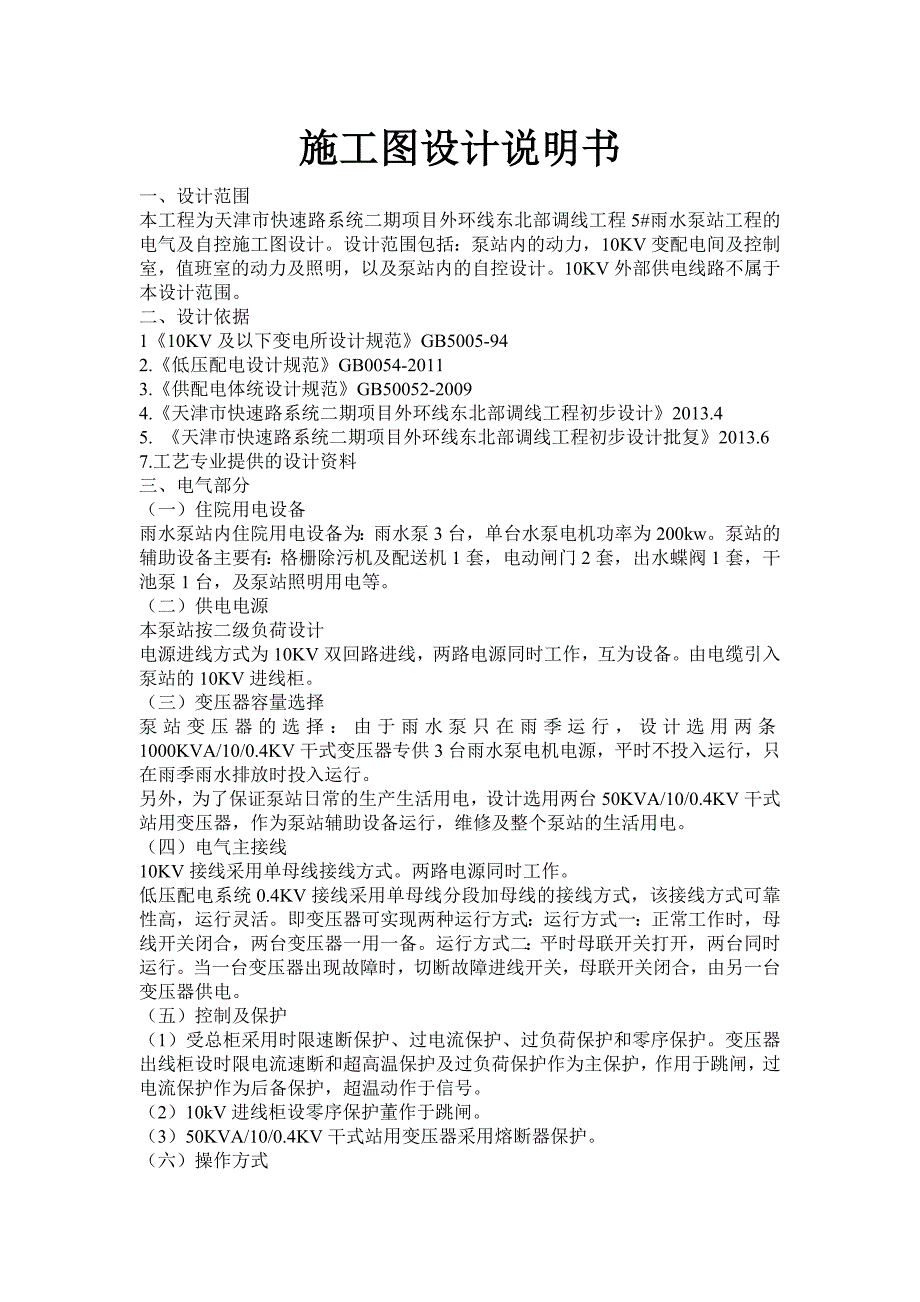

施工图设计说明书一、 设计范围本工程为天津市快速路系统二期项目外环线东北部调线工程5#雨水泵站工程的电气及自控施工图设计设计范围包括：泵站内的动力，10KV变配电间及控制室，值班室的动力及照明，以及泵站内的自控设计10KV外部供电线路不属于本设计范围二、 设计依据1《10KV及以下变电所设计规范》GB5005-942.《低压配电设计规范》GB0054-20113.《供配电体统设计规范》GB50052-20094.《天津市快速路系统二期项目外环线东北部调线工程初步设计》2013.45. 《天津市快速路系统二期项目外环线东北部调线工程初步设计批复》2013.67.工艺专业提供的设计资料三、电气部分（一）住院用电设备雨水泵站内住院用电设备为：雨水泵3台，单台水泵电机功率为200kw泵站的辅助设备主要有：格栅除污机及配送机1套，电动闸门2套，出水蝶阀1套，干池泵1台，及泵站照明用电等二）供电电源本泵站按二级负荷设计电源进线方式为10KV双回路进线，两路电源同时工作，互为设备由电缆引入泵站的10KV进线柜三）变压器容量选择泵站变压器的选择：由于雨水泵只在雨季运行，设计选用两条1000KVA/10/0.4KV干式变压器专供3台雨水泵电机电源，平时不投入运行，只在雨季雨水排放时投入运行。
另外，为了保证泵站日常的生产生活用电，设计选用两台50KVA/10/0.4KV干式站用变压器，作为泵站辅助设备运行，维修及整个泵站的生活用电四）电气主接线10KV接线采用单母线接线方式两路电源同时工作低压配电系统0.4KV接线采用单母线分段加母线的接线方式，该接线方式可靠性高，运行灵活即变压器可实现两种运行方式：运行方式一：正常工作时，母线开关闭合，两台变压器一用一备运行方式二：平时母联开关打开，两台同时运行当一台变压器出现故障时，切断故障进线开关，母联开关闭合，由另一台变压器供电五）控制及保护（1）受总柜采用时限速断保护、过电流保护、过负荷保护和零序保护变压器出线柜设时限电流速断和超高温保护及过负荷保护作为主保护，作用于跳闸，过电流保护作为后备保护，超温动作于信号2）10kV进线柜设零序保护董作于跳闸3）50KVA/10/0.4KV干式站用变压器采用熔断器保护六）操作方式10kV系统采用直流操作设直流屏一组，选用65Ah铅酸免维护型蓄电池，提供10kV开关柜操作、保护电源七）设备选择和安装10kV开关柜选用中置式金属铠装全封闭开关柜，开关柜配用抽出式真空断路器，断路器的操动机构采用弹簧操作机构。
八）无功功率补偿每段低压母线上选用360Kvar电容自动补偿成套装置各一套，补偿后功率因数达到0.9以上（九）计量泵站内两台1000kVA的变压器采用高压计量， 50kVA、10、0.4kV干式站用变压器采用低压计量照明采用低压单独计量十）水泵控制本泵站共3台雨水泵，雨水泵电机采用软启动方式起动三． 自控部分（一）检测和控制内容工艺设备监控内容：3台雨水泵的运行、停止、手/自动状态以及水泵的泄漏故障和超高温等综合故障报警；1套格栅机及输送机的种植、运行手/自动状态和故障仪表：雨水泵房胖的前池在其格栅前后各设有一套超声波液位计，用于检测格栅前后的液位及液位差值二）电源自控电源引自泵站的小动力配电柜，通过UPS为自控该设备和仪表供电三）监控说明：泵站控制系统利用PLC的逻辑控制功能，提供设备的自动控制功能及关联设备的联动、链锁控制泵站控制系统有自动和手动两种运行模式在自动运行模式下，泵站控制系统根据液位、和泵站状态等参数自动启动适当数量的泵组，根据格栅前后液位差自动启动格栅除污机，随时检测和处理各泵组及机械电气设备的运行状况，在故障或事故发生时发出报警在手动运行模式下，检修，调试人员可通过泵站控制柜的操作面板，手动操作工艺设备。
四）泵站的电气自动化控制：低压配电柜内设置电力参数测量仪表，负责泵站内电气参数测量信号的采集和记录电力参数测量仪表通过总线与泵站内的后台控制机系统通讯联络五）泵站内的视频监控按照市排水的管理部门要求，在泵站庭院内设置四套视频监视头：其中一套为室内安装型，三套室外安装型，具体位置见《庭院照明、视频监控布置及动力电缆敷设图》（六）泵站内的通信雨水泵、格栅机及输送机、电动闸门（电动碟阀）等采用与PLC控制柜点对点通信方式；低压配电柜及小动力配电柜的电力仪表采用纵线通信方式自动系统预留与上级监控管理系统通讯接口七）仪表安装和电缆敷设自动、仪表设备安装和调试应有专业工程师在现场指导，并与电气工程师，工艺工程师密切配合进出构筑物及电缆沟的电缆均需穿钢管保护电缆架内的自控和仪表电缆应与动力电缆分开敷设，若同槽敷设时中间应加装钢格板至仪表变送器和传感器明敷电缆穿金属挠性管保护四、 防雷与接地部分（一） 本泵站建筑按照第三类防雷建筑物进行设计泵站屋顶设避雷网低压配电系统接地方式采用TN-S系统防雷接地与保护接地极工作接地共用一组接地装置站内所有电气设备外壳及金属支架比寻可靠接地，接地电阻不大于0.5欧姆。
二） 自控系统经PLC柜以单点接地方式和电气系统共用接地装置自控的模拟量输入信号采用隔离装置，开关量输出信号采用隔离装置经隔离后外部采用220VAC供电电源盒数字信道，模拟量信号、视频信号等均安装避雷装置五、 其他（一） 所有进出变配电间、泵房、及电缆沟的电缆均穿钢管保护土建施工时较长的电气预埋管均应穿铅丝盘并做好封堵，电气专业应予以密切配合电缆穿管后两端用油浸黄麻封堵除图纸要求外，其他施工安装均参照国标图集03D201-4\D101-1-7\D501-1-4，及《建筑电气安装工程图集》执行二） 自控的输入输出信号的接线与电气设备有关的部分参见电气图纸，施工过程中应对到货的配套电控设备接线重新核对，确认接线的准确性自控、仪表设备应在设备供应商的指导下安装、调试，直至全部设备运转正常模块接线图待设备确定后落实三） 本图纸所标的设备型号只为满足施工图纸设计深度的要求，并非指定生产厂家；最终设备型号以中标商所提供的设备型号为准，但中标商所提供的设备必须满足且不低于设计所选设备型号所代表的性能参数指标，并符合本设计对应的土建安装条件。
