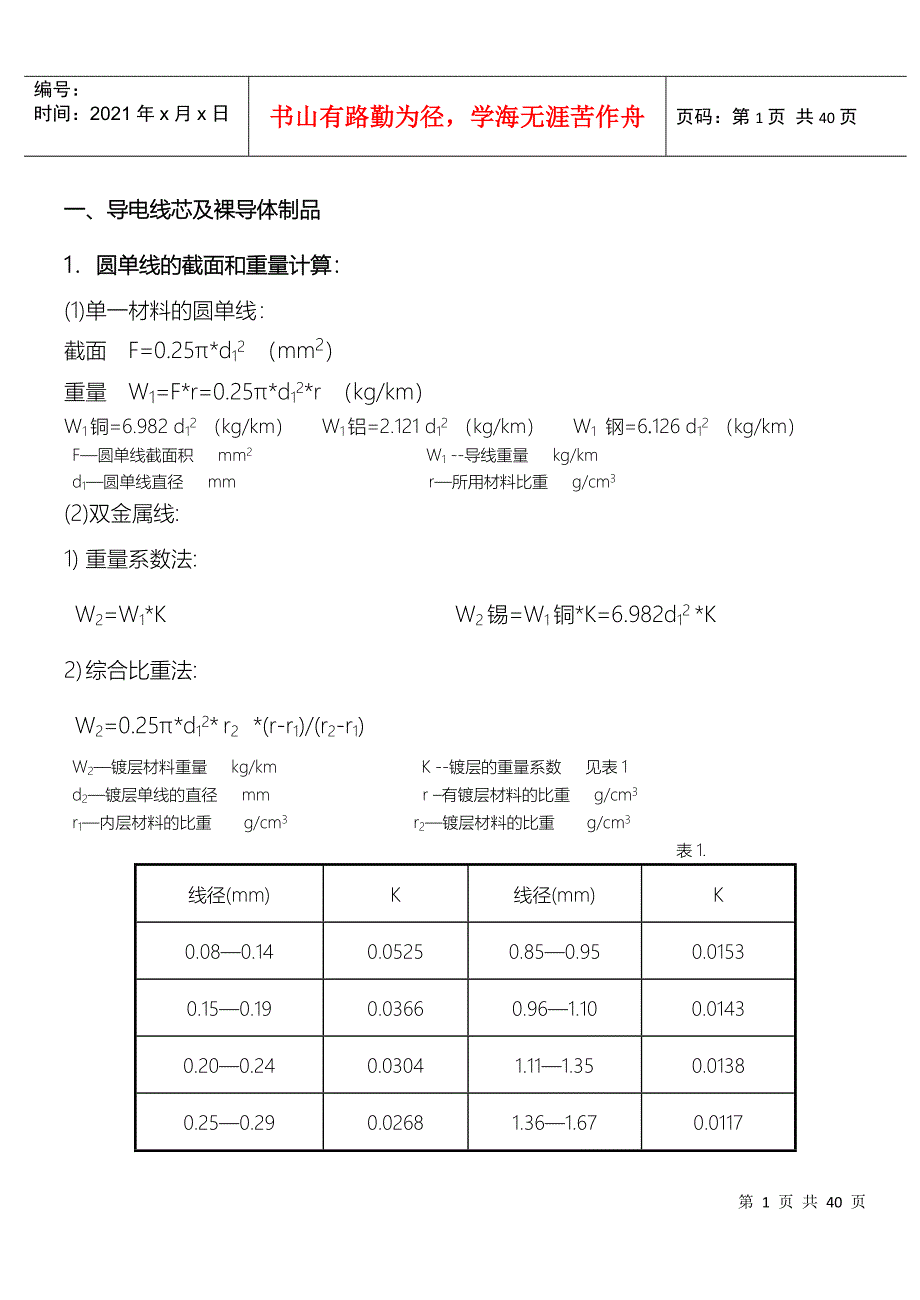

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页 共1页一、 导电线芯及裸导体制品1． 圆单线的截面和重量计算：(1)单一材料的圆单线：截面 F=0.25π*d12 （mm2） 重量 W1=F*r=0.25π*d12*r （kg/km）W1铜=6.982 d12 （kg/km） W1铝=2.121 d12 （kg/km） W1 钢=6.126 d12 （kg/km） F—圆单线截面积 mm2 W1 --导线重量 kg/km d1—圆单线直径 mm r—所用材料比重 g/cm3(2)双金属线:1) 重量系数法: W2=W1*K W2锡=W1铜*K=6.982d12 *K2) 综合比重法: W2=0.25π*d12* r2 *(r-r1)/(r2-r1) W2—镀层材料重量 kg/km K --镀层的重量系数 见表1 d2—镀层单线的直径 mm r –有镀层材料的比重 g/cm3 r1—内层材料的比重 g/cm3 r2—镀层材料的比重 g/cm3 表1.线径(mm)K线径(mm)K0.08—0.140.05250.85—0.950.01530.15—0.190.03660.96—1.100.01430.20—0.240.03041.11—1.350.01380.25—0.290.02681.36—1.670.01170.30—0.360.02401.68—1.750.01040.37—0.390.02201.76—1.810.01010.40—0.470.02021.82—2.000.00970.48—0.590.01982.01—3.510.00880.60—0.730.01783.52及以上0.00780.74—0.840.01652.型线的截面和重量计算1) 裸扁线的截面和重量计算(1) 截面 F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2) (2) 周长 C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm)(3) 重量 W1=F*r (kg/km)a— 扁线厚度 mm b—扁线宽度 mmR—扁线的圆角半径 mm r—方角一圆角截面的差数 mm2L—方欠与圆角周长的差数 mm F—扁线截面积 mm2C—扁线的周长 mm r—所用材料比重 g/cm32) 双沟形电车线截面和重量计算 双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。
但在计算重量时可用标称截面计算1) 铜电车线W=F*8.89 （kg/km) F—标称截面 mm2(2) 铝合金电车线 W=F*r (kg/km) r—铝合金比重 g/cm3(3) 钢铝电车线W=W铜+W铝=F钢*r钢+F铝*r铝 (kg/km)(参照电线电缆手册 第二册709页 表12—5)3) 高压电缆用型线芯重量计算(1) 空心绞合线芯直径DD=D0+2(tz+t弓) (mm)(2) 重量W=(FZnZ+F弓n弓)*r*K (kg/km)tz、t弓—Z形及弓形线厚度 mm D0 —油道直径 mmFZ、F弓—Z形及弓形线厚度 mm nZ、n弓—Z形及弓形线根数r —所用材料比重 g/cm3 K—线芯绞入系数备注：镀锡铜导体重量计算： M=平方数*密度（8.89）*工艺系数（1.05）*芯数绝缘护套重量计算： M=(大直径2-小直径2)*材料密度*0.7854*钳入系数（1.05）材料密度见附表铜编织重量计算： M=（π2/2）d*（D+2d）PKλD:编织前的外径 d：编织丝的直径 P：编织丝的密度 K：编织的交叉系数（1.015）λ：单向覆盖率80%=0.5528二、 绞线1． 绞合线芯的结构计算1） 线芯按正规绞合时总根数 表2中心层根数按正规绞合时总根数备注123456Z=1+3n（n-1）Z=（3n-1）nZ=3n2Z=（3n+1）nZ=（3n+2）nZ=3n（n+1）n—层数（包括中心层n为1）Z—绞合线芯根数2） 线芯绞合外径计算(1)按正规绞合时，中心为1—6根，线芯外径比M的计算按表3绞合线芯外径比M可查表4计算 表3中心线根数外径比 M中心线根数外径比 M123M=2n-1M=2nM=2n+0.154456M=2n+0.414M=2n+0.7M=2n+1（2）非正规绞合时,线芯外径比M的计算: M=D/d=d[1+1/sin(1800/Z)]/d=1+1/sin(1800/Z)(3)线芯外径： D=M*d Z—外层根数 d—单线直径 mm n—层数 D—线芯直径 mm M—外径比 表4总根数结构形式外径比M总根数结构形式外径比M234567891011121314151617181920214040414243444546474849505152234561+61+71+82+83+83+94+94+105+105+110+6+110+6+121+6+121+6+131+7+131+7+13+192+7+12+192+7+13+192+8+13+192+8+14+192+6+14+203+8+14+203+9+14+203+9+15+203+9+15+214+9+15+214+10+15+214+10+16+214+10+16+2222.1542.4142.7333.33.744.1544.1544.4144.4144.74.75555.1545.37.3888888.1548.1548.1548.1548.4148.4148.4148.414222324252627282930313233343536373838393953545556575859606162636364911+8+132+8+132+8+143+8+143+9+143+9+154+9+154+9+164+10+165+10+165+11+165+11+176+11+176+12+176+12+181+6+12+181+7+12+182+6+12+181+7+13+182+7+12+185+10+16+225+10+17+225+11+17+225+11+17+236+11+17+236+12+17+236+12+18+236+12+18+241+6+12+18+242+6+12+18+242+7+12+18+241+7+13+18+242+7+13+18+241+6+12+18+24+305.7666.1546.1546.1546.4146.4146.4146.76.76.77.07.07.07.07.387.388.78.78.78.79.09.09.09.09.010109.310113） 复绞线外径计算：D=M*d 其中：M—外径比 d—单丝外径 mm 复绞线外径比 表5复绞线结构（股数/单线根数/单线直径）外径比M复绞线结构（股数/单线根数/单线直径）外径比M4/19/d11.9619/37/d34.256/19/d14.7627/7/d17.967/7/d8.80327/16/d27.547/11/d12.2127/18/d30.737/12/d12.2127/49/d48.737/14/d12.9630/19/d31.577/19/d14.7631/19/d32.987/27/d18.1633/19/d32.987/32/d19.2337/7/d20.5212/7/d12.2237/8/d22.8414/7/d12.9637/12/d27.8414/9/d15.5437/16/d29.3619/7/d14.737/19/d34.4119/10/d19.3637/21/d35.4219/11/d19.9248/7/d23.8919/13/d21.3248/19/d40.0519/14/d21.3552/19/d41.3919/。
