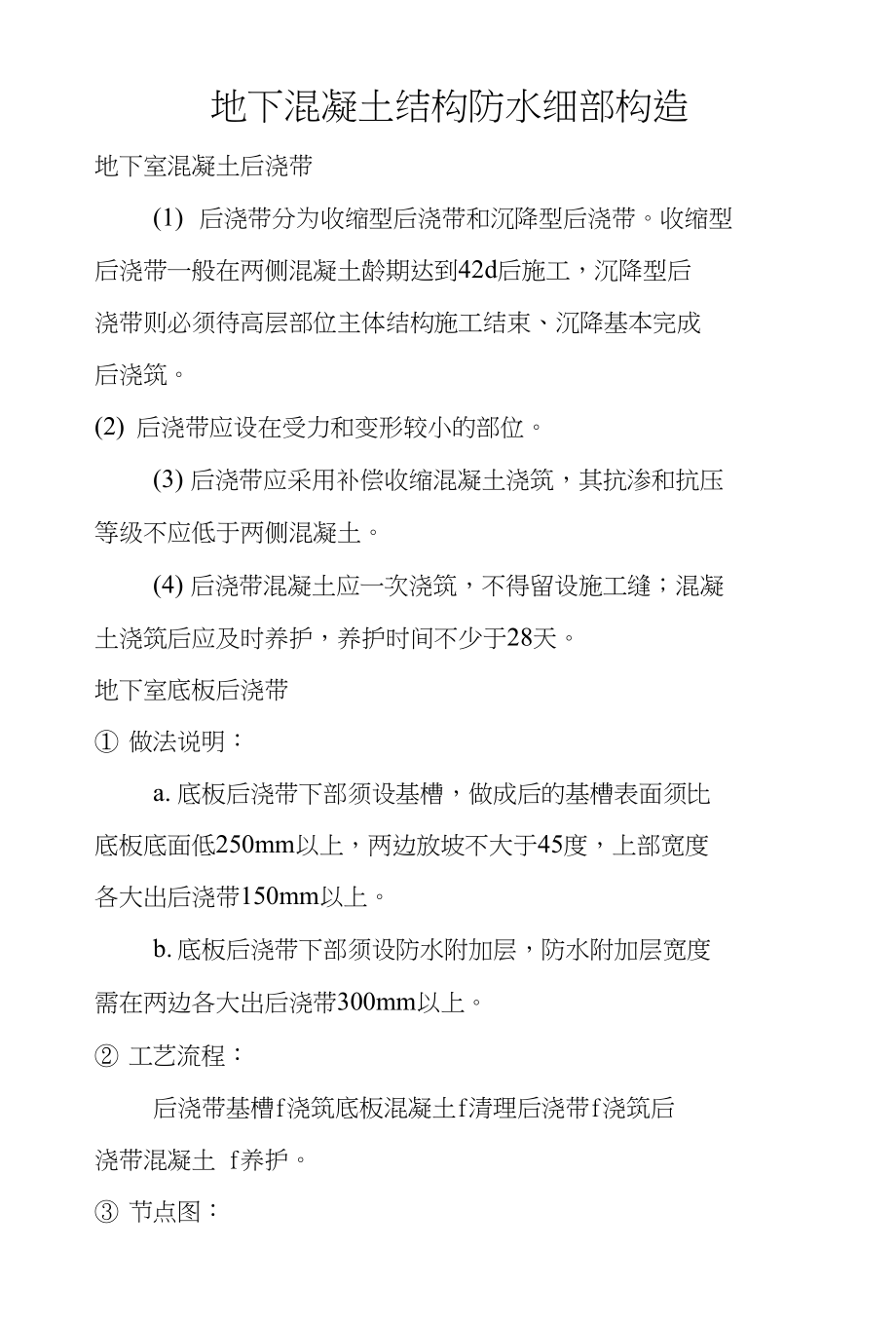

地下混凝土结构防水细部构造地下室混凝土后浇带(1) 后浇带分为收缩型后浇带和沉降型后浇带收缩型 后浇带一般在两侧混凝土龄期达到42d后施工，沉降型后 浇带则必须待高层部位主体结构施工结束、沉降基本完成 后浇筑2) 后浇带应设在受力和变形较小的部位3) 后浇带应采用补偿收缩混凝土浇筑，其抗渗和抗压 等级不应低于两侧混凝土4) 后浇带混凝土应一次浇筑，不得留设施工缝；混凝 土浇筑后应及时养护，养护时间不少于28天地下室底板后浇带① 做法说明：a. 底板后浇带下部须设基槽，做成后的基槽表面须比 底板底面低250mm以上，两边放坡不大于45度，上部宽度 各大出后浇带150mm以上b. 底板后浇带下部须设防水附加层，防水附加层宽度 需在两边各大岀后浇带300mm以上② 工艺流程：后浇带基槽f浇筑底板混凝土f清理后浇带f浇筑后 浇带混凝土 f养护③ 节点图：地下室底板后浇带做法④ 构造做法：a. 后浇带基槽底板下后浇带基槽做法除在混凝土垫层上部增加一层 防水附加层外，其余顺序与底板下部做法相同，防水附加 层宽度需在两边各大出后浇带300mm以上b. 浇筑底板混凝土浇筑底板混凝土前，须在后浇带处安装具有一定强度 的密目钢板网以阻挡底板混凝土流失，浇筑底板混凝土时 须保证钢板网处混凝土密实。
c. 清理后浇带清理干净底板与后浇带接合处的浮浆和垃圾并湿润24 小时以上；清理干净后浇带内钢筋上的附着物清理干净后浇带基槽内的垃圾和积水d. 浇筑后浇带混凝土后浇带混凝土的抗渗和抗压等级不得低于底板混凝 土；后浇带混凝土须选用具有补偿收缩作用的微膨胀混凝 土后浇带混凝土须一次浇筑完成，不得留设施工缝e. 养护后浇带混凝土浇筑完成后应及时养护，养护时间不少 于 2 8do⑤ 质量控制点：a. 防水附加层、防水层施工范围、厚度b. 钢板网设置c. 后浇带两侧底板混凝土清理，后浇带内钢筋清理， 后浇带基槽清理d. 后浇带混凝土施工质量e. 后浇带混凝土养护地下室外墙后浇带① 做法说明外墙后浇带两侧须按施工缝做法预埋钢板止水带，浇 筑外墙混凝土前在后浇带两侧安装具有一定强度的阻挡混 凝土流失的密目钢板网，钢板网与钢板止水带焊接并固定 牢固外墙后浇带外部须设防水附加层，防水附加层宽度需 在两边各大出后浇带300mm以上外墙后浇带模板应加固牢靠，防止涨模及漏浆外墙后浇带混凝土尽可能与地下室顶板后浇带混凝土 同时浇筑墙体表面缺陷处理及螺杆孔封闭处理后，施工防水附加层，附加层验收合格后，再施工防水层。
为及时进行地下室外墙侧回填土施工，可先完成大面 外墙防水施工后，在后浇带两侧各1米位置先砌240厚实心 砖墙分隔待外墙后浇带混凝土完成后，后浇带位置外墙 防水与大面先行施工的防水在分隔墙内做好搭接② 工艺流程：埋设钢板止水带f浇筑外墙混凝土f后浇带清理f支 模板f浇筑后浇带混凝土f防水附加层f防水层f防水保 护层③ 节点图：地下室外墙后浇带做法④ 构造做法：埋设钢板止水带在后浇带两侧设置3mm厚300mm宽钢板止水带，钢板止 水带连接处必须满焊钢板止水带与阻挡混凝土的密目钢板网焊接，并固定 牢靠⑤ 浇筑外墙混凝土外墙混凝土必须浇捣密实，尤其钢板止水带和钢板网 处的混凝土要保证密实⑥ 后浇带清理清理干净外墙与后浇带接合处的浮浆和垃圾并湿润24小时以上；清理干净后浇带内钢筋上的附着物清理干净后浇带底部的垃圾和积水⑦ 支模板模板须与先浇混凝土墙体紧密结合以避免漏浆模板 应从外部支撑，慎用对拉螺杆⑧ 浇筑后浇带混凝土后浇带选用具有补偿收缩作用的微膨胀混凝土混凝 土应分层浇筑并振捣密实拆模后应注意覆盖和及时养护养护时间不少于28天⑨ 防水附加层待后浇带混凝土充分干燥、且墙体表面缺陷处理及螺 杆孔封闭处理后施工防水附加层，防水附加层宽度两边各 大于后浇带300mm以上。
⑩ 防水层防水附加层：验收合格后方可施工防水层防水保护层：按外墙防水保护层要求施工防水保护 层质量控制点：a. 钢板止水带与钢板网安装、固定；b. 后浇带周边清理；c. 后浇带模板封闭严密；d. 后浇带混凝土质量及养护；e. 墙体混凝土缺陷及止水螺杆端头封闭处理；f. 防水附加层和防水层 地下室顶板后浇带① 做法说明：顶板后浇带两侧按施工缝做法预留好钢板止水带，在 顶板混凝土浇筑前在后浇带两侧安装好钢丝网要拆除后浇带位置模板时，要对后浇带两侧现浇梁板 结构做好回顶后浇带支撑及模板加固应牢靠、模板与后浇带两侧混 凝土结构拼缝应严密② 工艺流程：顶板混凝土浇筑f顶板预留支撑f后浇带清理f后浇 带模板支设f后浇带混凝土浇筑f养护f防水附加层/防水 层③ 节点图：地下室顶板后浇带做法④ 构造做法：a.顶板混凝土浇筑在后浇带两侧设置有一定刚度的阻挡混凝土的密目钢板网，并固定牢固隐蔽验收后浇筑顶板混凝土，须保证钢板网处的混凝 土密实b.顶板预留支撑拆模板时须根据重量和施工要求在梁和板底留设支撑 C.清理后浇带清理干净外墙与后浇带接合处的浮浆和垃圾并湿润24 小时以上；清理干净后浇带内钢筋上的附着物。
d. 后浇带模板支设模板须与先浇混凝土梁板紧密结合以避免漏浆e. 后浇带混凝土浇筑后浇带混凝土浇筑前，应先将后浇带两侧混凝土湿润 24 h以上后浇带混凝土选用具有补偿收缩作用的微膨胀混凝 土后浇带应一次浇筑，不宜设置施工缝f. 养护顶板后浇带混凝土浇筑后应及时养护，养护时间不少 于28天g. 防水附加层/防水层在后浇带位置施工防水附加层，防水附加层两边须各 超出后浇带300mm以上经验收合格后，再施工后续防水层以后各项施工同地下室室外顶板做法。
