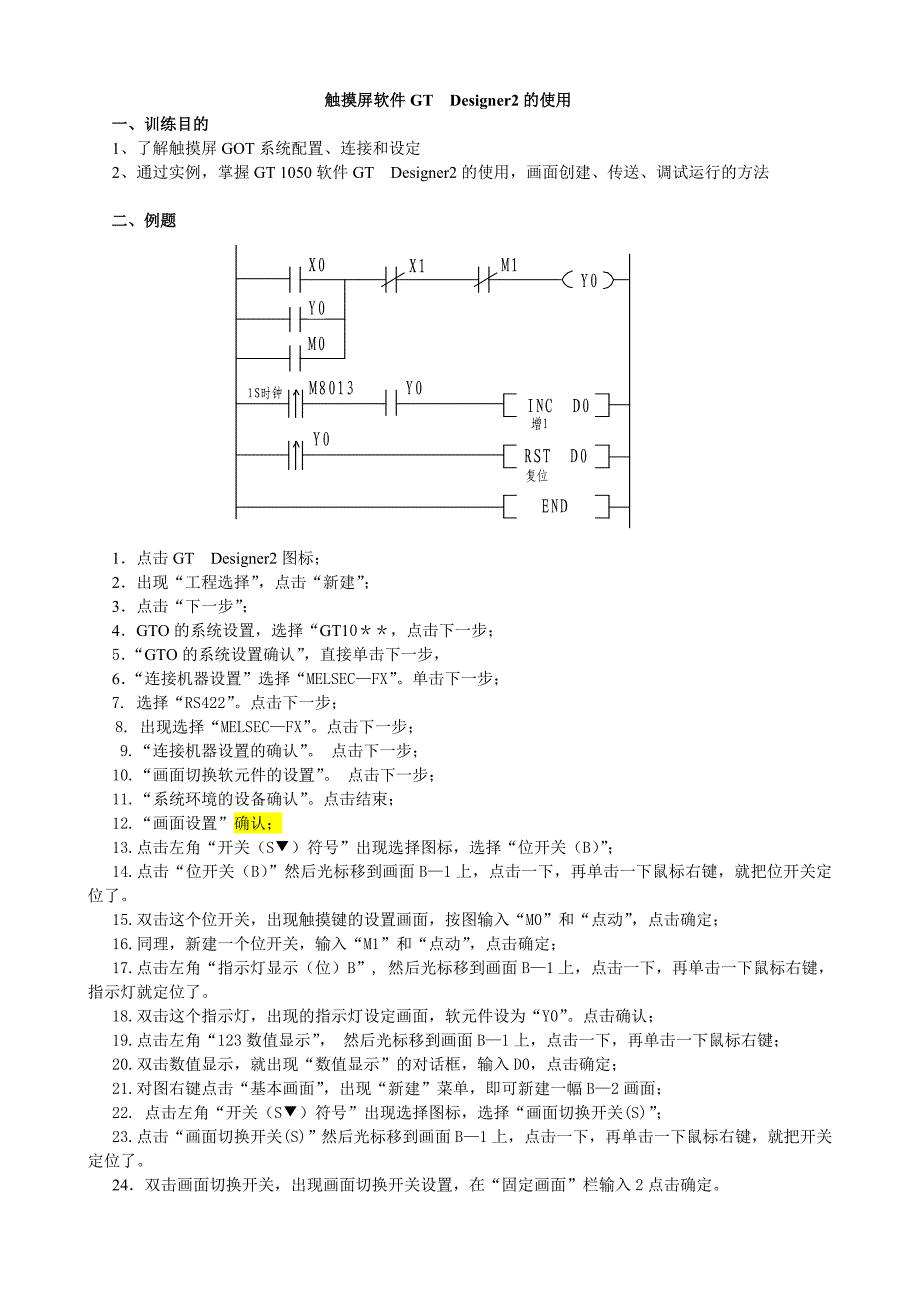

触摸屏软件触摸屏软件 GT Designer2 的使用的使用 一、训练目的一、训练目的 1、了解触摸屏 GOT 系统配置、连接和设定 2、通过实例，掌握 GT 1050 软件 GT Designer2 的使用，画面创建、传送、调试运行的方法二、例题二、例题1．点击 GT Designer2 图标； 2．出现“工程选择” ，点击“新建” ； 3．点击“下一步” ； 4．GTO 的系统设置，选择“GT10＊＊，点击下一步； 5． “GTO 的系统设置确认” ，直接单击下一步， 6． “连接机器设置”选择“MELSEC—FX” 单击下一步； 7. 选择“RS422” 点击下一步； 8. 出现选择“MELSEC—FX” 点击下一步； 9.“连接机器设置的确认” 点击下一步； 10.“画面切换软元件的设置” 点击下一步； 11.“系统环境的设备确认” 点击结束； 12.“画面设置”确认； 13.点击左角“开关（S▼）符号”出现选择图标，选择“位开关（B） ” ； 14.点击“位开关（B） ”然后光标移到画面 B—1 上，点击一下，再单击一下鼠标右键，就把位开关定 位了 15.双击这个位开关，出现触摸键的设置画面，按图输入“M0”和“点动” ，点击确定； 16.同理，新建一个位开关，输入“M1”和“点动” ，点击确定； 17.点击左角“指示灯显示（位）B”, 然后光标移到画面 B—1 上，点击一下，再单击一下鼠标右键， 指示灯就定位了。
18.双击这个指示灯，出现的指示灯设定画面，软元件设为“Y0” 点击确认； 19.点击左角“123 数值显示” ， 然后光标移到画面 B—1 上，点击一下，再单击一下鼠标右键； 20.双击数值显示，就出现“数值显示”的对话框，输入 D0，点击确定； 21.对图右键点击“基本画面” ，出现“新建”菜单，即可新建一幅 B—2 画面； 22. 点击左角“开关（S▼）符号”出现选择图标，选择“画面切换开关(S)” ； 23. 点击“画面切换开关(S)”然后光标移到画面 B—1 上，点击一下，再单击一下鼠标右键，就把开 关定位了 24．双击画面切换开关，出现画面切换开关设置，在“固定画面”栏输入 2 点击确定X 0X 1M 1Y 0 Y 0M 0Y 0IN C D 0R S T D 0M 8013Y 0E N D1S 位 位位 1位 位25.同理，我们可以在 B—2 画面制作画面切换按钮，注意到此时在“固定画面”栏输入 1即要从 B—2 画面到 B—1 画面 要下载触摸屏画面，可以点击菜单的“通讯” —“跟 GOT 的通讯” ，选择“基本画面” 、 “公共设置” 、 “连接机器设置”再点击“下载” ，即可完成触摸屏画面的下载。
