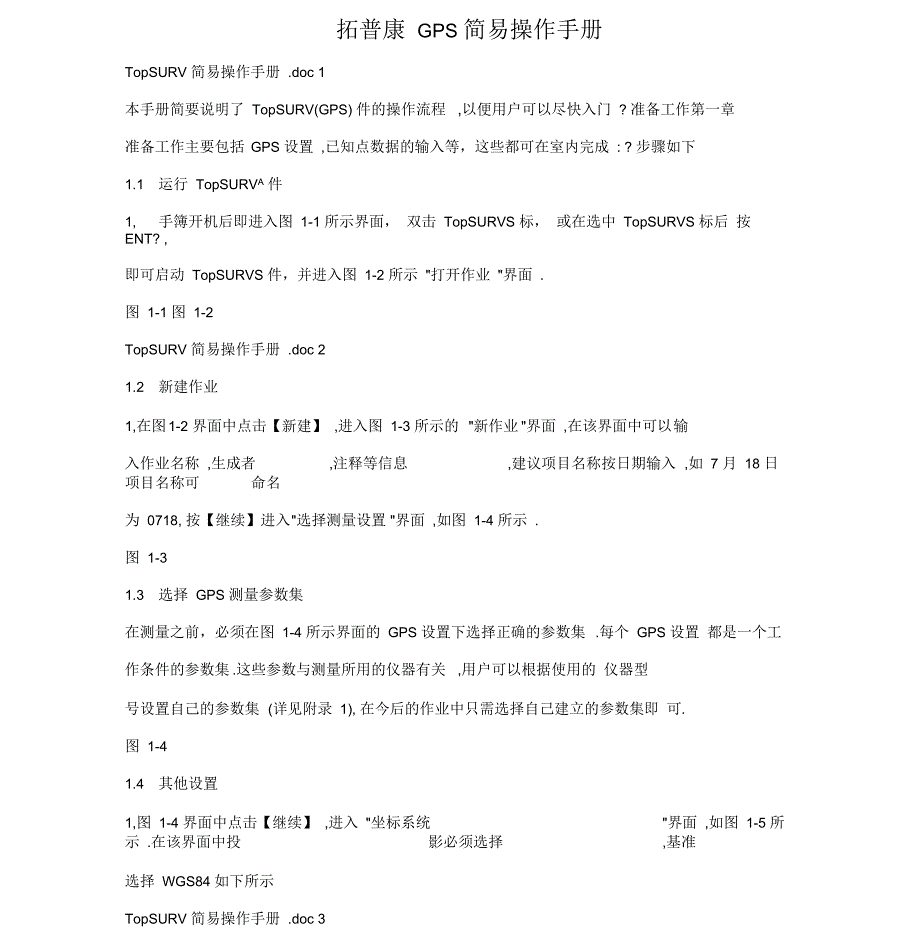

拓普康 GPS 简易操作手册TopSURV 简易操作手册 .doc 1本手册简要说明了 TopSURV(GPS) 件的操作流程 ,以便用户可以尽快入门 ? 准备工作第一章准备工作主要包括 GPS 设置 ,已知点数据的输入等，这些都可在室内完成 : ? 步骤如下1.1 运行 TopSURVA 件1, 手簿开机后即进入图 1-1 所示界面， 双击 TopSURVS 标， 或在选中 TopSURVS 标后 按 ENT? ,即可启动 TopSURVS 件，并进入图 1-2 所示 "打开作业 "界面 .图 1-1 图 1-2TopSURV 简易操作手册 .doc 21.2 新建作业1,在图 1-2 界面中点击【新建】 ,进入图 1-3 所示的 "新作业 "界面 ,在该界面中可以 输入作业名称 ,生成者 ,注释等信息 ,建议项目名称按日期输入 ,如 7 月 18 日项目名称可 命名为 0718, 按【继续】进入 "选择测量设置 "界面 ,如图 1-4 所示 .图 1-31.3 选择 GPS 测量参数集在测量之前，必须在图 1-4 所示界面的 GPS 设置下选择正确的参数集 .每个 GPS 设置 都是一个工作条件的参数集 .这些参数与测量所用的仪器有关 ,用户可以根据使用的 仪器型号设置自己的参数集 (详见附录 1), 在今后的作业中只需选择自己建立的参数集即 可.图 1-41.4 其他设置1,图 1-4 界面中点击【继续】 ,进入 "坐标系统 "界面 ,如图 1-5 所示 .在该界面中投 影必须选择 ,基准选择 WGS84 如下所示TopSURV 简易操作手册 .doc 3图 1-52, 点击【继续】 ,进入下图所示 "单位 "设置界面 .图 1-63, 再点击【继续】 ,进入 "显示 "界面 ,如下图所示 .在该界面中可以设置坐标显示 的类型 , 顺序 ,方位角的参考方向等 .图 1-7TopSURV 简易操作手册 .doc 44, 点击【继续】 ,进入 "报警 "界面 ,如下图所示 .报警界面可以设置各种声音报警 , 如:电源低 ,内存不足 ,电台连接弱 ,卫星失锁等 ,可分别设置手簿 ,GPS+ 接收机 ,全站 仪.不过必须在 "音响报警 "框前打勾 ,设置才有效 .点击【完成】 ,将保存所有参数设 置 ,并返回软件主界面 , 如图 1-8 所示 .图 1-8新建作业时都会显示以上一个设置向导 , 在进入作业后还可以在【作业 / 设置】中选 择 ,对每项进行设置 .1.4 输入已知点数据1, 输入已知点地方坐标在主界面下选择【编辑 / 点】 , 显示图 1-9 界面 . 在该界面下点击【设置】进入 " 显示 设置界面 , 如图 1-10 所示 . 将坐标类型改为 "地面 ", 点击 【确定】 返回图 1-9 界面 . TopSURV 简易操作手册 .doc5图 1-9图 1-10在图 1-9 界面点击 【增加】 , 进入图 1-11 所示 "增加点 "界面 ,输入已知点的点名及相 应的地方坐标然后点击【确定】返回图 1-9 界面 . 继续点击【增加】可以输入其它 点的地方坐标 .图 1-11TopSURV 简易操作手册 .doc 6注意 : 如果所增加的点将会作为控制点 , 请将右下角的 "控制点 "框打勾 .2,输入已知点 WGS-84 坐标如果已知点具有精确 WGS8 坐标 ,可以如下方式输入 ,否则这一步可省略 . 在主界面下选择【编辑 /点】 , 显示图 1-9 界面 . 在该界面下点击【设置】按钮进入 " 显示 " 设置界面 , 如图 1-12 所示 . 将坐标类型改为 "WGS84 ( Lat/Lon/Ell ht ) ", 然后点击【确定】返回图 1-9 界面 .图 1-12在图 1-9 界面点击【增加】 ,进入图 1-13 所示 "增加点 "界面 ,输入点名与 WGS8 经纬 度与大地高 ,然后点击【确定】返回图 1-9 界面 ,继续点击【增加】可以输入其它点的WGS84坐标 .图 1-13在已知数据全部输入完成后，点击图 1-9 界面中的【关闭】按钮 ,返回 TopSURX 主界 面 .TopSURV 简易操作手册 .doc 7第二章 外业测量RTK 测量时，需要至少两台接收机，一台接收机作基准站，与其相连的天线在已知点 上对中整平 ;另一台接收机作流动站 ,与其相连的天线在待测点上对中整平 . 如果在地方坐标系统下进行测量 ,还需进行坐标转换 .随已知数据与作业方案的不同 坐标转换方案也会不同 . 下面是最通常的情况 ,如欲知道坐标转换的更多信息 ,请参 看附录2,假设测区内有 C01,C02,C03 三点具有地方坐标，但不具有 WGS8 坐标，作业方案 有两种 .一 , 第一种方案 , 基准站架设在已知点上 .作业步骤如下 :?将基准站接收机架设在任一控制点（不妨假设为 C01 ）上 ,对中整平 ,并量取天线 高（量取方式见附录 3 ） .?接收机 ,手簿都开机 ,将手簿连到基准站接收机上 ?运行 TopSURV 软件 ,并新建 作业 ,选择正确的 RTK 参数集 ..在 TopSURX 主界面下选择【测量 / 设置基准站】菜单项 ,进入图 2-1 所示界面 .输 入点名（建议为 C01-84, 以与作为地方坐标数据输入的 C01 点区别），基准站天线高及 测高方式，查看卫星数（框内所示） ,如果超过 4 颗，点击【自动定位】按钮 .此时 "WGS84 （m ） " 框内显示基准站点的 WGS8 大地经纬度与大地高，并不断变化 , 同时【自动定位】按 钮变为【停止】 ,在观测至少 60 秒以后 ,点击【停止】按钮 .然后点击【设置基准站】 , 如果设置基准站成功 , 将会显示图 2-2 所示界面 . 图 2-1TopSURV 简易操作手册 .doc 8图 2-2.将流动站接收机安装到 2 米对中杆上，架设在 C02 点上 ?接收机开机，将手簿连 到流动站上，进入已建好的作业中，在 TopSURX 主界面下点击【测量 / 点测量】，进入 图 2-3界面图 2-3在该界面中"Fixed"指示解的类型，除"Fixed"之外还有可能显示"Auto"及"Float",他们分别代表固定解 , 导航解及浮点解 , 就精度来说 , 固定解精度最高 , 浮点解次之 , 导航解最差 . 指示水平位置精度 , 指示垂直位置精度 , 指示电台数据链的通信质量..在图 2-3 界面中输入点名（建议为 C02-84, 以与作为地方坐标数据输入的 C02 点 区别） , 因为我们采用的是 2 米对中杆 ,所以天线高输入 "2.000", 测高方式选择 "垂高II当解的类型显示为 "Fixed" 时, 即可点击【开始】记录 , 此时界面变为图 2-4 所示界面 . 圆圈内指示观测历元数 , 当 与 指示位置精度符合要求时 ,点击【采用】完成点 测量 .TopSURV 简易操作手册 .doc 9图 2-4 ? 同理 ,流动站架设在 C03 点上 ,进行点测量 ,采集得到 C03 的 WGS-84 坐标 C03-84.这样 ,C01 自动定位获得 WGS8 坐标 C01-84,C02 与 C03 点通过 RTK 点测量获得 WGS84 坐标C02-84 与 C03-84.⑦. 坐标转换 在 TopSURX 主界面中，点击【测量 / 坐标转换】菜单项，进入如下图所示 "坐标转换 "界面 图 2-5 在该界面中点击【增加】 ,显示图 2-6 所示 "增加转换点 "界面TopSURV 简易操作手册 .doc 10图 2-6在图 2-6 界面中 , 点击点列表图标分别调入控制点的地方坐标及 击【确 WGS8 坐标，然后点定】返回图 2-5 界面 . 在图 2-5 界面中继续点击【增加】 , 将其他控制点增加 为转换 点 .值得一提的是 , 每个控制点的平面坐标与高程是否参与坐标转换 , 都是可选的 , 如图 2-6 所示 . 当三个控制点作为转换点全部增加完成后 , 界面显示如下图2-7可以点击【转换参数】按钮查看转换参数 ？其中"H残差"与"V残差”栏分别表示使用该转换参数进行坐标转换后在该点上的剩余误差 ，一般不要超过 2cm ? 点击【关闭】完成坐标转换，返回TopSURVA界面？坐标转换完成后 ,再查看【作业 /设置 /坐标转换】 ,在"投影 "一栏 ,将不再显示为 "无II而显示为 "坐标转换 ",如图 2-8 所示 .此时再进行点测量与点放样，将都在地方坐标 系统下进行 ?点列表图标 点列表图标TopSURV 简易操作手册 .doc 11图 2-8 ⑧ ? 点测量，点放样『点测量』将流动站接收机安装到 2 米对中杆上 , 架设在待测点上 . 接收机开机 ,将手簿连到流 动站上 ,进入已建好的作业中 ,在 TopSURX 主界面下点击【测量 / 点测量】 ,进入图 2-9 界面图 2-9输入点名 , 天线高及测高方式 , 当解的类型显示为 "Fixed", 点击【开始】按钮 ,观测5? 10 个历元 ,并当 与指示位置精度符合要求时，点击【采用】完成该点数据采 集. 『点放样』首先将设计点坐标作为已知点数据输入作业中 （具体参见第 1.4 节） , 然后点击【放样 /点】菜单项 , 进入如下图所示 " 点放样 "界面TopSURV 简易操作手册 .doc 12图 2-10在该界面中"Fixed"指示解的类型，除"Fixed"之外还可能显示"Auto"及"Float",他们分别代表固定解 , 导航解及浮点解 , 指示水平精度 , 指示垂直精度 , 指 示电台数据链的通信质量 .在图 2-10 界面中 , 点击【设置】按钮 , 进入如下 " 放样参数 " 界面图 2-11在该界面中可以设置放样点与设计点的水平距离限差 , 放样时的参考方向 , 放样点存 储时的后缀名 （与设计点区别 ） , 以及放样时解的类型 （ 一般为固定解 ） . 参考方向有三个 选项 ,选择 "移动方向 ", 放样时会根据流动站的移动方向 , 指示该向左还是向右 , 向前还是 向后移动 ;"N" 表示参考方向为北方向，放样时需配合手簿托架上的指南针移动逼近设计 点位 ;选择 "参考点 / 方位 ", 放样时会要求输入参考点或参考方位 , 然后根据与参考点或参 考方位的相对位置进行放样 .设置完成后 ,点击图 2-11 界面中的【确定】返回图 2-10 所示 " 点放样 " 界面 .进行点放样 ,首先在 "点放样 "界面中点击点列表图标 （如图 2-10 所标） 进入 "点" 点列表图标TopSURV 简易操作手册 .doc 13界面（如图 2-12 ） 调入欲放样的设计点 ,并输入正确的天线高及测高方式 ,然后当解 的类型显示为 "Fixed", 点击【点放样】 ,显示图 2-13 所示界面 .图 2-12图 2-13图 2-13 是参考方向选择 "移动方向 " 时的放样界面 , 当放样点与设计点偏差符合要求 时, 点击【存储】保存放样点 .二 ,第二种方案 , 基准站架设在未知点上 . 作业步骤如下 :. 在测区中央选择一个有一定高度且视野开阔的未知点 , 并将基准站接收机架设在 上面 ,对中整平 , 量取天线高 （天线高量取方式参见附录 ） .?接收机 。
