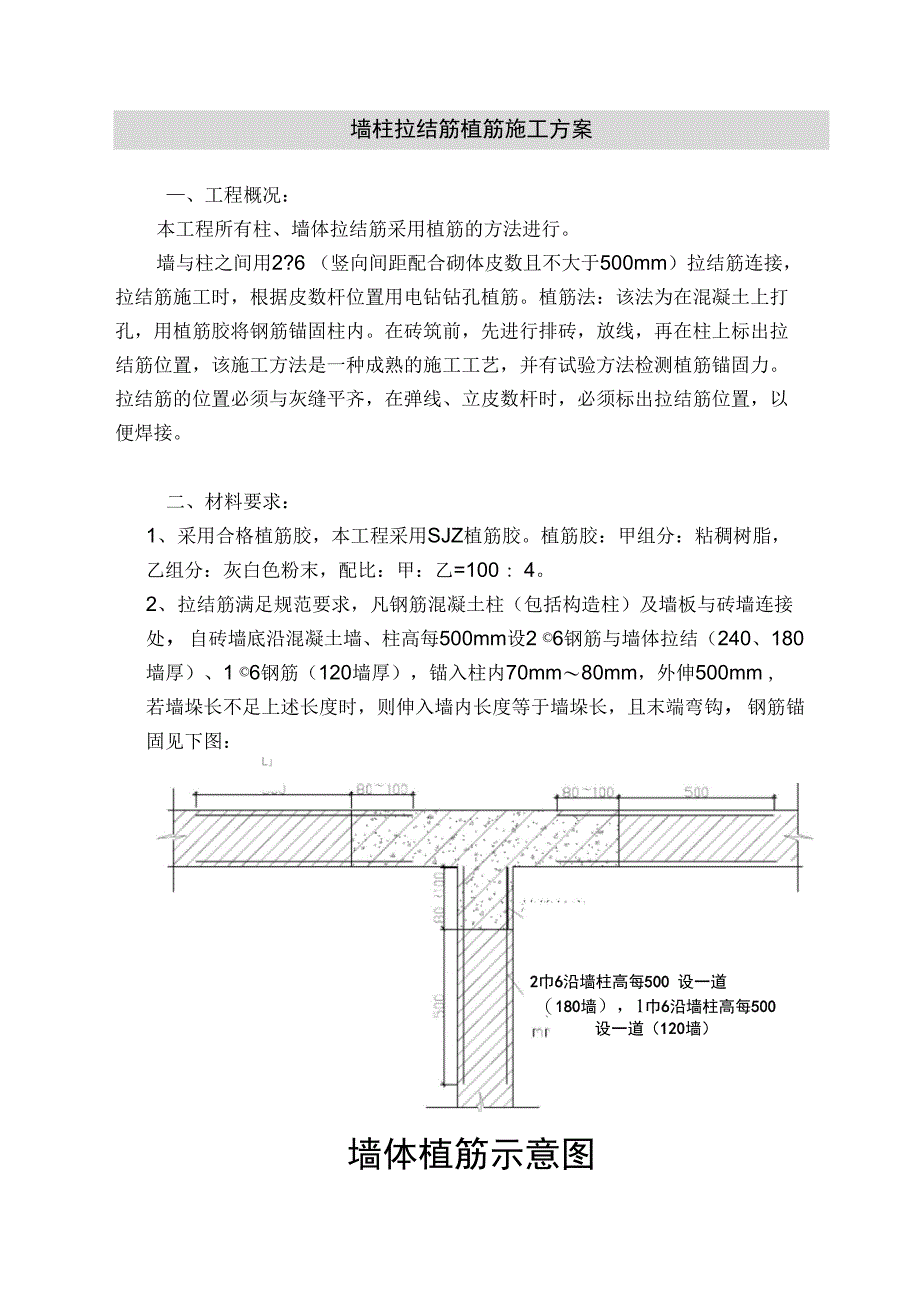

墙柱拉结筋植筋施工方案—、工程概况：本工程所有柱、墙体拉结筋采用植筋的方法进行墙与柱之间用2?6 （竖向间距配合砌体皮数且不大于500mm）拉结筋连接， 拉结筋施工时，根据皮数杆位置用电钻钻孔植筋植筋法：该法为在混凝土上打 孔，用植筋胶将钢筋锚固柱内在砖筑前，先进行排砖，放线，再在柱上标出拉 结筋位置，该施工方法是一种成熟的施工工艺，并有试验方法检测植筋锚固力 拉结筋的位置必须与灰缝平齐，在弹线、立皮数杆时，必须标出拉结筋位置，以 便焊接二、材料要求：1、 采用合格植筋胶，本工程采用SJZ植筋胶植筋胶：甲组分：粘稠树脂， 乙组分：灰白色粉末，配比：甲：乙=100 : 42、 拉结筋满足规范要求，凡钢筋混凝土柱（包括构造柱）及墙板与砖墙连接 处，自砖墙底沿混凝土墙、柱高每500mm设2 ©6钢筋与墙体拉结（240、180 墙厚）、1 ©6钢筋（120墙厚），锚入柱内70mm〜80mm，外伸500mm , 若墙垛长不足上述长度时，则伸入墙内长度等于墙垛长，且末端弯钩，钢筋锚 固见下图：L」一2巾6沿墙柱高每500 设一道（180墙），1巾6沿墙柱高每500 设一道（120墙）植筋长度墙体植筋示意图三、 施工准备：1、 根据图纸尺寸（砖模数）进行现场放线，找准植筋位置。
2、 机械准备：电钻、空压机、毛刷等四、 操作工艺及施工方法1、 施工工艺：定位-钻孔-清孔-钢材除锈-锚固胶配制-植筋 t固化、保护—检验2、 定位2.1、 按设计要求标示植筋钻孔位置、型号，若基材上存在受力钢筋，钻孔位 置可适当调整，但均宜植在受力筋（分布筋）内侧（柱、剪力墙）一般拉结筋 两侧离剪力墙边40mm3、 钻孔3.1、 钻孔宜用电锤成孔，如遇钢筋宜调整孔位避开3.2、 钻孔直径d+4mm3.3、 当基材强度等级不低于C20,对1级（HPB235）光圆钢筋，钻孔孔深 12〜15d，锚固力即可大于钢筋屈服值具体钻孔深度可参考此基准，根据实 际所需锚固力大小，现场拉拔试验确定3.4、 当实际所需锚固力较小时（如用螺栓固定管线、支架、器具等），可按比 例减少钻孔长度，但最短也不宜小于5d3.5、 所用主要器具:电锤4、 清孔4.1、 钻孔完毕，检查孔深、孑L径合格后将孔内粉尘用压缩空气吹出，然后用 毛刷、棉布将孔壁刷净，再次压缩空气吹孔，应反复进行3^5次，直至孔内 无灰尘碎屑，将孔口临时封闭若有废孔，清净后用植筋胶填实4.2、 钻孔孔内应保持干燥4.3、 所用主要器具:空压机、毛刷。
5、 锚固胶配制5.1、 SJZ植筋胶为甲、乙两组份，配胶宜采用机械搅拌，搅拌器可由电锤和 搅拌齿组成，搅拌齿可采用电锤钻头端部焊接十字形①14钢筋制成也可用 细钢筋棍人工搅拌5.2、 取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按配 合比混合，并用搅拌器搅拌约5SO分钟左右至A、B组份混合均匀为止搅拌时最好沿同一方向搅拌，尽量避免混入空气形成气泡5.3、 胶应现配现用，每次配胶量不宜大于5公斤5.4、 所用主要器具:搅拌器、容器、衡器、腻刀、手套6、 植筋6.1、 水平孔植筋可用①6细钢筋配合托胶板（干净木板）往孔内捣胶，也可 让施工人员戴好皮手套，将配好的胶成团塞、捣进孔内6.2、 钢筋可采用旋转或手锤击打方式入孔，手锤击打时，一手应扶住钢筋， 以避免回弹6.3、 锚固胶填充量应保证插入钢筋后周边有少许胶料溢出6.4、 所用主要器具:手套、细钢筋、托胶板、手锤7、 固化、保护7.1、 植筋胶有一个固化过程，植筋后夏季12小时内（冬季24小时内）不得 扰动钢筋，若有较大扰动宜重新植7.2、 植筋胶在常温、低温下均可良好固化，若固化温度25C左右，2天即可 承受设计荷载；若固化温度5C左右，4天即可承受设计荷载，且锚固力随时 间延长继续增长。
8、 检验植筋后34天可随机抽检，检验可用千斤顶、锚具、反力架组成的系统作拉 拔试验一般加载至钢材的设计力值，检测结果直观、可靠一般取样数量为 5 %9、 注意事项9.1、 植筋胶添加了纳米防沉材料，但每次使用前检查包装桶内胶有无沉淀是 良好的习惯，若有沉淀，用细棍重新搅拌均匀即可9.2、 孔内尘屑是否清净、钢筋是否除锈、胶配比是否准确、是否搅拌均匀、 孔内胶是否密实决定了锚固效果的好坏9.4、 推荐的搅拌时间应予以保证，A、B胶配胶工具不得混用9.5、 锚固构造措施尚宜满足《混凝土结构后锚固技术规程》JGJ145-2004的 有关规定9.6、 植筋胶完全固化后为无毒级材料，但未固化前个别组分对皮肤、眼睛有 刺激性，而且胶固化后也不易清除，所以施工人员应注意适当的劳动保护，如 配备安全帽、工作服、手套等人体直接接触后应用清水冲洗干净9.7、 周围环境温度越高，每次配胶量越大，可操作时间越短预估适用期内 的每次配胶量，以避免不必要的浪费9.8、植筋胶宜在阴凉处密闭保存，保质期6个月五、质量要求SJZ植筋胶必须有检验报告，必须掌握其相应的技术参数,实现确定钻孔直径、 钻孔深度及钢筋外露长度必须满足设计要求，钢筋间距应符合设计及相应的验 收标准。
六、 质量保证措施1、 工程的植筋胶应有出厂合格证，并在有效期内使用2、 植筋胶的配比一定要准确合理3、 试验植筋，由检测单位进行抗拉拔试验，合格后方可全面展开施工4、 对于原结构钢筋较密的植筋部位，在钻孔过程中应探明构件钢筋，将其避 开进行钻孔，不能切断原构件的主筋5、 无论用哪种方法钻孔，孔内部必须清理干净，有水和粉尘将会影响锚固七、 安全要求1、 施工操作应严格按照安全操作规程核安全技术条例规定，手持冲击钻时必 须穿绝缘鞋、戴绝缘手套；高空钻孔时，应搭设脚手架，并设操作平台，做好 安全防护工作2、 正确戴好安全帽，系好安全带超过2米时，要求搭设可靠脚手架3、 检查电钻是否漏电，电源由专业电工接至现场4、 严格执行安全操作规范，做到安全第一5、 做到工完场清，文明生产下面是经典歌词100句，朋友们可以享受下，不需要的 朋友可以下载后编辑删除！ ！谢谢！ ！林夕经典歌词i、若只是喜欢，何必夸张成爱——林2、 擦光所有火柴难令气氛像从前闪耀，至少感激当日陪着我开甜蜜的玩笑一一《失恋太少》3、 你是千堆雪我是长街，怕日出一到彼此瓦解一一《邮差》4、 谁能告诉我，要有多坚强，才敢念念不忘一一《当时的月亮》王菲5、 我愿意做你的老师，示范着执子之手如何解释，不愿为深奥的感情变白痴。
