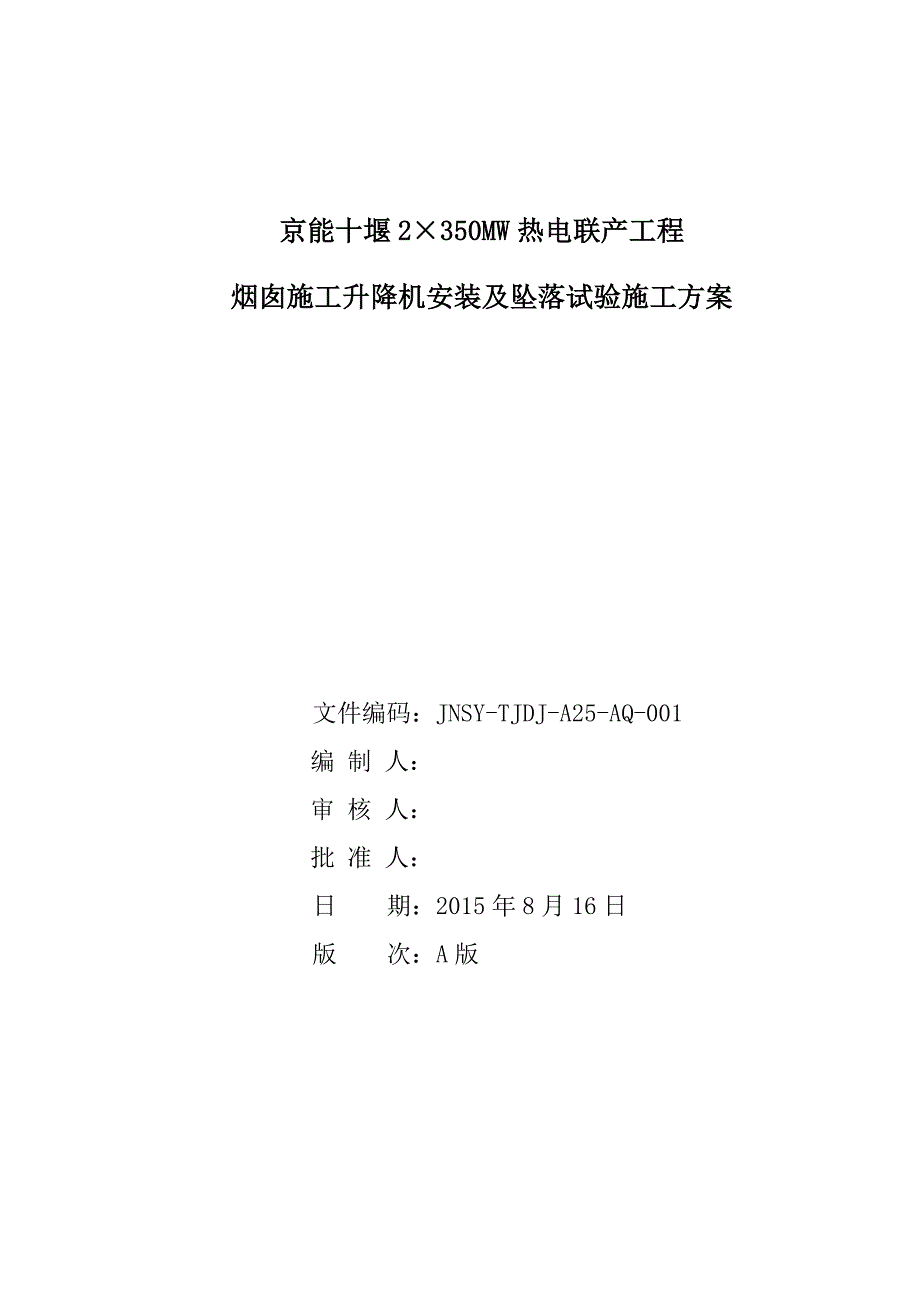

京能十堰2×350MW热电联产工程烟囱施工升降机安装及坠落试验施工方案文件编码：JNSY-TJDJ-A25-AQ-001编 制 人： 审 核 人：批 准 人：日 期：2015年8月16日版 次：A版文件名称：#1机组烟囱施工升降机安装及坠落试验施工方案 文件编码：JNSY-TJDJ-A25-AQ-002目 录1 工程概况 11.1 工程概况 11.2 工程量统计 11.3 施工工期 12 编制依据 13 作业前的条件和准备 23.1 技术准备 23.2 作业人员 23.3 作业工机具 33.4 材料和设备 33.5 安全器具 43.6 工序交接 44 作业程序和方法 44.1 施工方案 44.2 施工工艺流程 54.3 施工方法和要求 54.4 保证工期的措施 145 质量控制点的设置和质量通病的预防 145.1 质量目标 145.2 质量保证措施及质量通病预防 145.3 作业过程中质量控制点的设置 165.4 质量标准及要求 166.HSE（健康、安全、环境）及消防保障措施 166.1 作业的安全要求 166.2 作业的环境要求 186.3 应急预案 197 附录 21附录一：危害辨识与危险评价表及控制措施 23附录二：环境因素辨识与评价表及控制措施 25文件名称：#1机组烟囱施工升降机安装及坠落试验施工方案 文件编码：JNSY-TJDJ-A25-AQ-0021 工程概况1.1 工程概况本工程为京能十堰2×350MW热电联产工程项目，烟囱施工升降机安装与坠落试验施工。
烟囱工程根据施工的特点和需要，安装由廊坊市凯博建设机械科技有限公司生产的SC200/200人货两用多功能施工升降机此电梯具有拆装方便，搬运灵活，提升高度大，运载能力强，性能稳定，安全可靠等特点施工电梯布置于内部，其导架的中心线与烟囱中心点偏移1150mm该设备导轨架尺寸为650mm×650mm×1508mm，由M24×230螺栓联接组成吊笼内空（长×宽×高）2.0m×1.0m×2.2m，双笼额定提升速度33m/min额定提升质量2000/2000kg准乘人数10/10人安装高度为212m1.2 工程量统计升降机设备组件一览表序号名称规格材质单位数量重量备注1底架件12缓冲架件23导轨架节14220.4t分节数装完4吊笼（含驱动装置）套22.94t5附着架套35每6米一套1.3 施工工期本次施工工期为3天，组装2天，坠落试验1天2 编制依据序号资料名称编号备注1《电力建设安全工作规程》DL5009.1-20142《特种设备安全监察条例》国务院549号令3《建设工程安全生产管理条例》国务院393号令4《起重机械安全监察规定》质监局92号文5《建筑起重机械安全监督管理规定》建设部166号文6《特种设备作业人员监督管理办法》质监局140号文7《起重机械安全规程》GB 6067.1-20108《施工升降机安全规程》GB/T1005-20079《钢结构高强度螺栓连接技术规程》JGJ 82-201110《起重机用钢丝绳检验和报废实用规范》GB/T 5972-200611《工程建设标准强制性条文》（电力工程部分）2011年版12《起重设备安装工程施工及验收规范》GB_50278-201013该设备产品质量证明书20140123厂家提供3 作业前的条件和准备3.1 技术准备3.1.1 在开始安装之前，要根据说明书确定施工方案，编制电梯的施工技术方案；3.1.2 措施实施前必须经过审批，并由措施编制人对参与施工的所有人员进行安全、技术交底，实施全员签字；3.1.3 操作人员应体检合格，并应经过专业培训、考核，取得特种作业人员操作证后，方可持证上岗；3.1.4 在工作中操作人员和配合作业人员必须按规定穿戴劳动保护用品，长发应束紧不得外露，高处作业时必须系安全带；3.1.5 技术负责人组织安装人员在安装前学习设备的各项安装资料，熟知安装工艺和步骤以及安装过程中的注意事项。
3.2 作业人员序号工种人数资格要求资质1施工负责人1具有较高的组织、协调能力；具备丰富的专业知识及现场施工经验—2技术员1掌握吊车性能和技术参数，掌握施工工艺，熟悉施工技术及规范助工以上3安全员1具备丰富的专业知识及现场施工经验，熟悉施工现场安全要求，具有专业安全员证书持证4起重指挥、司索1熟练本专业技术要领和规程制度持证5机械安装维修1熟练本专业技术要领，熟悉机械安拆流程持证6电气安装维修1熟知电工工艺及相关要求，具有资质证书持证7司机1熟悉本车性能持证8辅助工2经过三级教育，有施工经验，经过安全技术交底—3.3 作业工机具序号名 称规格单位数量备注1汽车吊25t辆1—2大锤4磅、12磅把各1—3撬杠—把2—4板手—套4—5钢丝绳φ26-6×37+1-10m对1—6卡环8t个4—7盒尺5m个1—8经纬仪—台1—3.4 材料和设备施工材料统计表序号名称规格材质单位数量重量（Kg）1道木2m—根20—2螺栓M24×230高强套1136—3.5 安全器具安全器具统计表序号名称规格单位数量备注1安全帽—顶7—2安全带—条5—3警戒绳—m30—4警告、警示标牌—块4—3.6 工序交接3.6.1 在机械入场后，进行散件的进场检验；3.6.2 基础地基处理要按照电梯基础设计要求并制作完成，以基础验收表为依据办理基础验收交接单；3.6.3 利用汽车吊在地面上将4-6个标准节事先用M24×230的螺栓组装好，并注意在立柱管的接口处涂润滑脂防止生锈，同时将管接口处及齿条两端的泥土等杂物清理干净；3.6.4 安装、调试完成后由班组、工程部、质量部、监理单位和安装单位共同对电梯进行验收，验收完成并在监理、项目部的监督下通过坠落试验后，取得检验报告后移交使用。
4 作业程序和方法4.1 施工方案将电梯底架固定在烟囱基础预埋螺栓上，用汽车吊将组装好的4-6个标准节连接到电梯底架上，安装就位后进行螺栓连接紧固，把电梯吊笼从标准节顶部顺着导轨架缓慢放入整个过程由专业起重人员进行指挥计划使用一台25t汽车吊进行吊装就位序号项目单位参数备注1额定提升质量kg2000/20002额定准乘人数人10/103混凝土料斗容量M³0.7/0.74最大可提升钢筋重量kg600/6005最大可运送钢筋长度m9/96额定提升速度m/min0～60（VVVF+PLC）双笼7吊笼内空（长*宽*高）m2.0×1.0×2.2双笼8吊杆提升速度m/min6/69启动电流A150/15010电机功率（JC=40%） kW3*5*1511标准节质量kg140/160普通节/加强节12安全器型号SAJ40-1.44.2 施工工艺流程施工准备（含预埋螺栓清理、找正）→底架放置并找平→导轨架就位→缓冲装置安装→吊笼安装→驱动装置连接→电气设备安装→附件安装→负荷试验4.3 施工方法和要求升降机的基础必须严格按照使用说明书的要求进行施工a、安装之前，首先应熟读使用说明书中有关内容选定的安装位置应满足升降 机安全运行通道的要求和附着的要求。
另外要考虑地面应具有一定的承载能力不应小于 40 吨b、 确定附墙距离，升降机中心也是烟囱中心，附着架四根长杆长度相等，升降 机的运动部件与建筑物和固定施工设备（如三角架等）之间的最小安全距离不得小于 250mmc、 升降机的基础必须严格按照使用说明书的要求进行施工d、在浇注基础时，应当留有地脚螺栓孔(见下图)，并且保护好预留孔在确 定地脚螺栓具体位置时，应将 6 个地脚螺栓与升降机底架上相应的孔穿好， 然后将地脚螺栓连同底架一起放在事先打好的砼基础上，通过调整底架的位 置来确定地脚螺栓最终位置确定好该位置后，再进行二次浇注，将地脚螺栓固定地脚螺栓的埋设位置参见下图 e、 在浇注基础时，还应当考虑排水措施，不得使升降机底架长期浸泡在水中，以免腐蚀而影响其性能 f、 现场应为升降机提供专用电源，供电容量不小于 150kVA,电压误差±5%，电 缆为铜芯且截面积不小于 35mm2 g、 作业空间不得有坠物，升降机运行通道不得有障碍物（如突出的脚手架管、 跳板等） 升降机出口平台面基础图注：1）基础浇筑时应考虑排水措施2）基础地耐力不小于0.15Mpa3)混凝土标号等级不小于C304.3.1 基础部分的安装4.3.1.1 用辅助起重设备将升降机底架安放在砼基础上，用水平仪及钢卷尺测量其在基础上的水平度和位置，调整好位置后，将预埋螺栓拧上螺母，在导轨架垂直度未调整好之前不要拧死。
4.3.1.2 在底架上加装三节标准节，并拧紧联接螺栓以后每次接节均需在标准节四个主弦管接口处涂上黄油以防生锈4.3.1.3 安装两套缓冲架，下端抵住基础侧面，用螺栓固定在标准节框架上，并装上缓冲弹簧4.3.1.4 将两个吊笼分别套在导轨架两侧，并缓缓放置于缓冲弹簧上4.3.1.5 加一节标准节，并拧紧联接螺栓4.3.1.6 将两吊笼的驱动架及拉板传感器准备好，分别套在导轨架上并与吊笼通过拉板传感器联接，并穿上开口销4.3.2 试车4.3.2.1 加四节标准节，拧紧联接螺栓4.3.2.2 安装底护栏，并用连接杆与导轨架连接牢靠4.3.2.3 用经纬仪检查并调整导轨架的垂直度垂直度要求：导架高度（m）＜70＞70-100＞100-150＞150垂直度允许值（mm）≤H/100070901104.3.2.4 垂直度符合要求后，拧紧底架上的地脚螺栓4.3.2.5 接动力电缆，接电试运行，检查操作面板的按钮是否正常，如不符合要求必须重新调。
