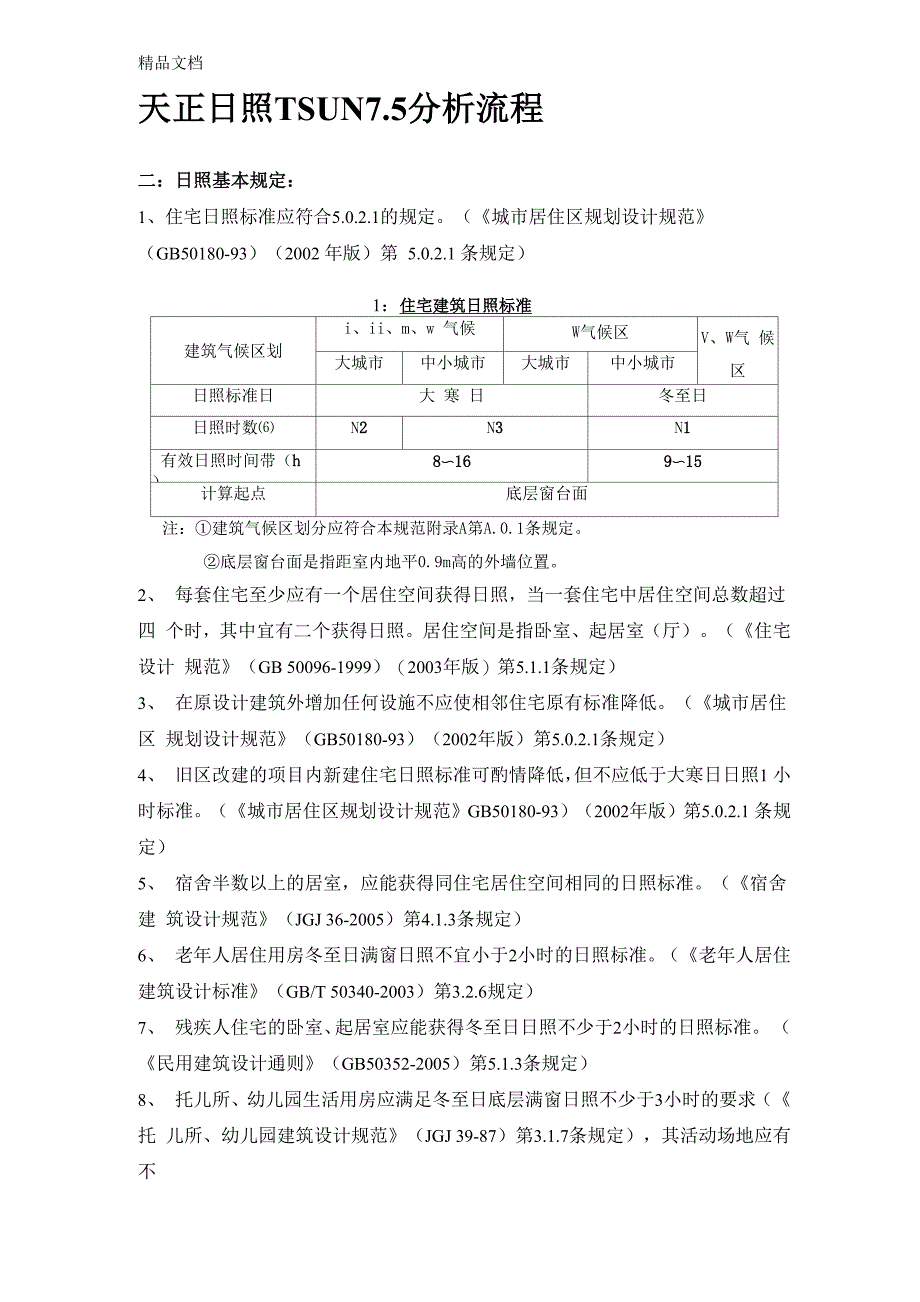

精品文档天正日照TSUN7.5分析流程二：日照基本规定：1、住宅日照标准应符合5.0.2.1的规定《城市居住区规划设计规范》（GB50180-93）（2002 年版）第 5.0.2.1 条规定）1：住宅建筑日照标准建筑气候区划i、ii、m、w 气候W气候区V、W气 候区大城市中小城市大城市中小城市日照标准日大 寒 日冬至日日照时数⑹N2N3N1有效日照时间带（h）8〜169〜15计算起点底层窗台面注：①建筑气候区划分应符合本规范附录A第A.0.1条规定②底层窗台面是指距室内地平0.9m高的外墙位置2、 每套住宅至少应有一个居住空间获得日照，当一套住宅中居住空间总数超过四 个时，其中宜有二个获得日照居住空间是指卧室、起居室（厅）《住宅设计 规范》（GB 50096-1999）（2003年版）第5.1.1条规定）3、 在原设计建筑外增加任何设施不应使相邻住宅原有标准降低《城市居住区 规划设计规范》（GB50180-93）（2002年版）第5.0.2.1条规定）4、 旧区改建的项目内新建住宅日照标准可酌情降低，但不应低于大寒日日照1 小时标准《城市居住区规划设计规范》GB50180-93）（2002年版）第5.0.2.1 条规定）5、 宿舍半数以上的居室，应能获得同住宅居住空间相同的日照标准。
《宿舍建 筑设计规范》（JGJ 36-2005）第4.1.3条规定）6、 老年人居住用房冬至日满窗日照不宜小于2小时的日照标准《老年人居住 建筑设计标准》（GB/T 50340-2003）第3.2.6规定）7、 残疾人住宅的卧室、起居室应能获得冬至日日照不少于2小时的日照标准 （《民用建筑设计通则》（GB50352-2005）第5.1.3条规定）8、 托儿所、幼儿园生活用房应满足冬至日底层满窗日照不少于3小时的要求（《托 儿所、幼儿园建筑设计规范》（JGJ 39-87）第3.1.7条规定），其活动场地应有不少于1/2的活动面积在标准的建筑日照阴影线之外（《城市居住区规划设计规范》 （GB50180-93）（2002年版）附表A.0.3中规定）中小学教学楼南向的普通教 室冬至日底层满窗日照不应低于2小时（《中小学校建筑设计规范》（GBJ 99-86） 第2.3.6条规定）9、 医院病房楼应满足冬至日日照不低于2小时的日照标准（《城市居住区规划设 计规范》（GB50180-93）（2002年版）附表A.0.3中规定）10、 疗养院半数以上的疗养室应能获得冬至日不小于2小时的日照标准《民用 建筑设计通则》（GB50352-2005）第5.1.3条规定）11、 居住区（含小区与组团）内的组团绿地应满足有不少于1/3的绿地面积在标 准的建筑日照阴影线范围之外。
《城市居住区规划设计规范》（GB50180-93）（2002年版）第7.0.4.1条规定）满足上述日照要求即视为日照符合国家标准三：分析流程：1：设置-日照设置：绘图单位：米或者毫米为单位都可地点：选择日照分析的区域标注当前设置如下：斜澈件却I幽辟分析标冶国家标靡城市耕咔孙分析时厩大参时卜16：川真太阳时|计算精度：5洲坑计方北葛有那跚札全部鼾t；J I卜肾""」阳当前标准：下拉菜单-配置管理器出现'日照分析标准’如下设置:有效日照设置、累计方法、日照窗分析、时间设置根据不同地区的日照要 求，设置不同的日照分析标准日照窗分析设置中:如图:满窗日照分析：当某一时刻A和B两点同时有阳光直射，即认定这一时刻 整个窗户有有效日照窗台中点分析：当某一时刻窗的中点O有阳光直射，即认定这一时刻整个 窗户有有效日照精度设置：即误差值2、基本建模先打开一张总图，只保留建筑的外轮廓线线内为新建项目，线外为已建项目，日照分析的结果，既要考虑新建的日照情况， 更要考虑新建项目是否对已建有遮挡1：基本建模：A：建筑高度建筑高度（24000）:输入建筑的高度建筑底标高（0）：建议选用相对高度为建筑底标高，以便后面分析容易辨别。
可 以设置所有建筑物中底标高最低的一个为0，其他底标高就往上加用建筑高度命令，把所有的要考虑的建筑平面图都执行一遍B：窗户建模窗台标高为此建筑物的建筑底标高+900mm的窗台高若下面有商铺，窗台高为 此建筑物的建筑底标高+900mm+商铺的层高日照窗计算规则:转角直角窗凹阳台 A ■半凸半凹阳台凸窗计算基准面■ 凸阳台不同形式的窗户、阳台有不同的计算基准面，绘制建筑轮廓时就直接画直线段3：日照分析A：点面分析阴影轮廓: 本命令用于绘制出各遮挡物在给定平面上所产生的各个时刻的阴影轮廓线只选新建建筑物，计算高度选择所以建筑中底标高最低点多点分析:用于分析某一平面区域内的日照时数，分析的平面区域可以是任意的多边形 区域用户可以到“高级设置”中的“分析”里的“多点分析是否输出详细时间” 中设置输出时间是详细到分钟，还是以N+或N小时来近似表示命令提示选择遮挡物，已建新建的建筑物都要选，因为此时也要考虑已建对 己建的影响，才能体现最真实的日照时间my u+ w y u u u u w y y v w w u u v v if y y v u七心+二 :a；-兰 2 ' ^0 00000300000000003000000 004'性匕 OOCDOO03C0OOOCDOOO3CC'OO3CC'O34 22计算高度一般设置为最底层窗台高_ OOO0DOOO3CDOOO0DOCi-3 3CDOO3CDDOi< +.14oociooDaoDcociocinooaoncoooooDDgg ^44433^2000CoS5000C0000000000C000D00000D.-^M44=4J43+J4■I 1 -1 4I 4 4 d4 -i-hi-i-4 4 .■!■十十：：14^44 4-44>14 JA 4>14^1 4-44*14>14 '-I-I4q+«14 14 5 5 t； A4>14 4■+-!■：：： 1 'l+l-b-li-:414=-4-5 : W#：4 心"廿*4 — ： 45 i： f . ； 14.1+ >] jU /-1+-1+4B 8二—十、十54十4十耳4 ■- 0 3 C 0皿6 6 6i+5 54+ 4 4 i454 6 6 6 b*44 并：4&4&4-5 G 6 6^+ 4t45-l-545+6 6 6-'4 I 十6 6-■+ . ： 4 -■ 45+045414!.+!.+ J+6 6^4■«4 - j q-l-14-l -I 4 'H: j :3 :：：:45555J4 Sri4H454-*1 14 : 4141+ft 6 4I * w仕弓6h 5 5+s# 6 6 日 6 4 京十十（5 6 Eg" ：gS+D4「 !:4!:4 fj Q64!■ 5 b-bb+b-bb+bti-rt-bb-rb-b^+iJl- 6 6 6 S 6 6 S-lti+B-bK+E 1- 7 C-rti-l'B-bti tfr-tC-rtS-bB-bK-bE +6+ 6 6 6 6 65 A 5 3f-l^4^4S4^+^-lA4^434 ^-1-34 Q £ -Q 0 6 ■& 队曲弓屹却口 ♦E4£4G4 g $ 6 & $5表示5〜5.5个小时5+表示5.5〜6个小时等照时线：在给定的建筑用地平面或建筑立面上绘制出日照时间满足和不满足给定时数的区域分界线，计算方法可选用微区法或拟合法，并提供平面和立面两个面的 等照时线计算。
本命令是用于划分少于和多于用户指定的日照时间区域的曲线， n小时的等照时线内部为少于n小时日照的区域，外部为大于或等于n小时日照 的区域即多点分析分界线日照标准：国家标推 ▼■'地点当前地点：长沙\.||.增点选］薛度：跚度11分 经度：113度Ci分 时差：00：39•计萱设置 —&平面等照时戏 立面等照、时线 计算高度：|疝般区法 V拟合法 网格大小10000光滑进理 □显示数字网格，标注间距〔网格数）：髓定 退出选取遮挡物后，屏幕弹出如图对话框，在其中选取地区、节气和起始时间后， 输入计算高度，选择当前进行的计算是平面或者立面等照时线计算，选择日照计 算方法是微区法还是拟合法，网格尺寸和标注间距，最后单击“确定”按钮退出 对话框后，程序显示计算过程，在选择微区法计算平面等照时线时提示如下：微区法计算平面等照时线比较复杂，需要等待一定的时间，如果计算的建筑 物较多而且轮廓复杂，则采用较小的时间步长甚至可能导致数个小时的计算时 间求等照时线的理论解是非常困难的，可选用微区法来计算等照时线，最后的 等照时线呈现锯齿状，时间间隔（即时间步长）越小，锯齿就越细，即越逼近理论 曲线然而较小的时间步长不仅导致计算时间的急剧增加，而且计算结果也变得 不稳定。
建议采用5分钟、10分钟、20分钟分别作为细算、一般、粗算的标准 时间步长，如果要反复推敲小区方案，那么采用粗算f方法计算速度非常快，很 快就可以出结果如图显示的就是1.2.5个小时的分界线绿色线之外的都是计算日那天满足 两个小时的区域单点分析给定测试间隔时间后，选取测试日照时间的特定测试点及其高度值，计算详 细日照情况定点光线绘制出指定位置在各个给定时刻的光线，用来辅助分析是否有遮挡物阻断光 线光线圆锥对位置点进行日照分析，根据其遮挡建筑生成日照圆锥面及实际的阳光通 道，光线圆锥线可通过对象查询功能显示其日照详细时刻、太阳高度角及方位角日影棒图用不同高度的虚拟直竿产生阴影，分别按指定测算时刻模拟日照，获得一系 列的放射线，表示落影的长度和方向，称为“日影棒图”日照时刻点取给定时刻的光线，反推出这束光线照射的时刻，可以通过在计算点和主 体建筑之间取两点（在平面图上取点即可），用来求得主体建筑遮挡物阻断光线的 时刻，相当于“定点光线”的逆命令坡地日照用于分析山地城市坡地日照及建筑物表面的日照，生成坡地模型上的日照分 析结果及建筑物表面日照分布情况的伪彩色图线上日照根据有关规定对建筑轮廓线上的采样点进行日照时间计算，并显示各采样点 的日照时间；可以对已有建筑轮廓线进行分析，也可在命令过程中动态绘制建筑 轮廓线进行分析；勾选“恶化分析”复选框并设置最少日照时数（即：报警时间）， 即可以采用线上日照的表示方式进行建筑群建设前后日照时数的变化程度分析。
B：高级分析遮挡分析：分析每个建筑物作为客体时，其他哪些建筑对它产生了遮挡关系，给出分析 表格，为以后对这些建筑物的日照分析划定了范围，本命令要求执行前对参与分 析的。
