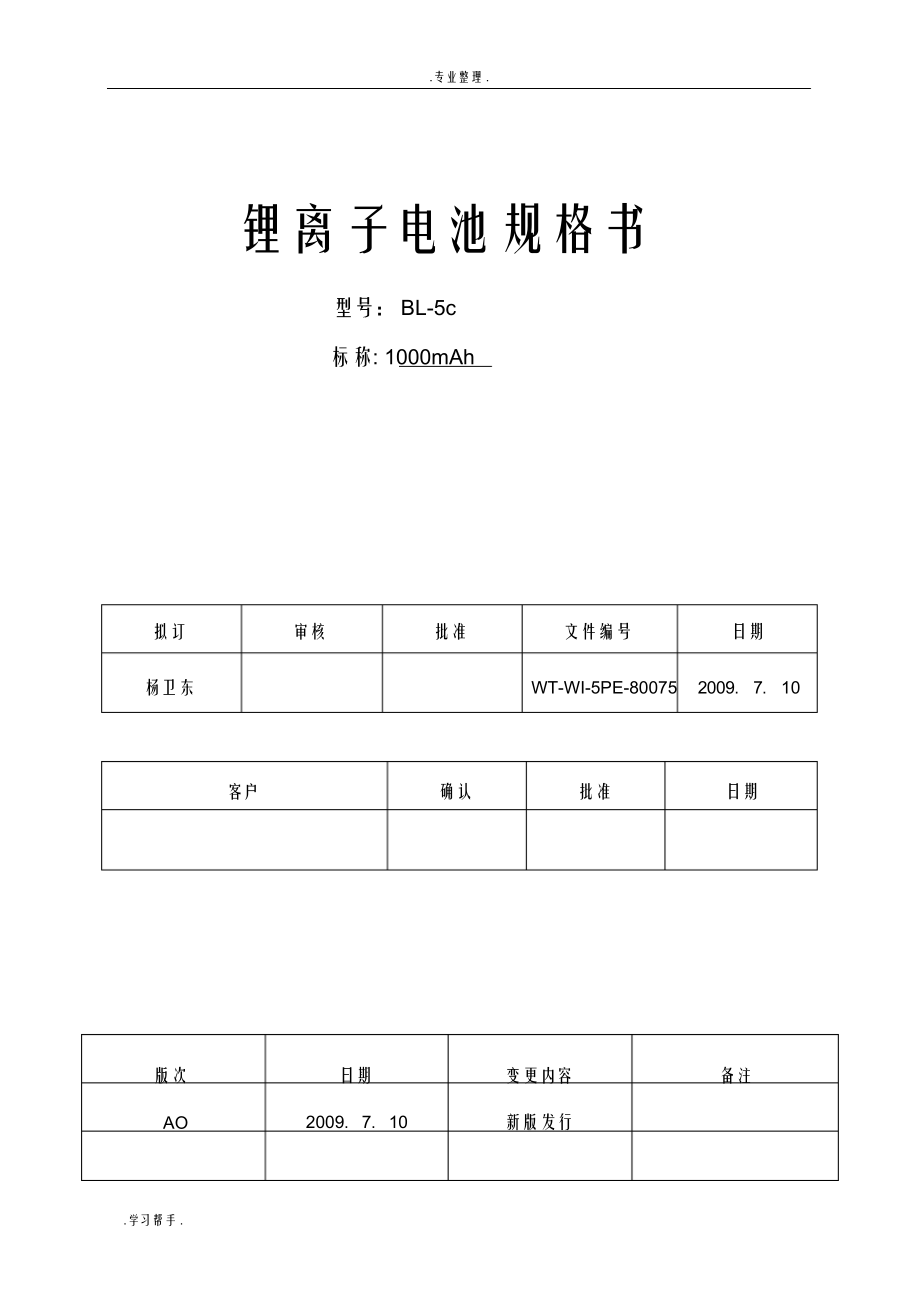

专业整理 .锂离子电池规格书型号： BL-5c标称: 1000mAh拟订 审核 批准 文件编号 日期杨卫东 WT-WI-5PE-80075 2009． 7． 10客户 确认 批准 日期版次日期变更内容备注AO2009．7．10新版发行.学习帮手 .修订履历1、目的对深圳市好远通电子有限公司出品的可充锂离子电池的产品规格、 测试方法进行规范，避免因测试条件、方法的不同引起误差2、产品类别和产品型号2.1 类别：锂离子可充电池2.2 产品型号高务电池 BL-5C/1000mAh3、产品基本特性序 项 目 特 性号1额定容量1000mAh2工作电压3.70V3充电限制电压4.20V4充电截止电流0.01 C 5A 或 10mA5放电终止电压2.75V6 标准充电 在 23℃ 2℃的环境条件下， 1C5 A 恒流充电至充电限制电压，再恒压充电至截止电流7 标准放电 在 23℃ 2℃的环境条件下， 0.2C5A 恒流放电至放电终止电压8 最大充电电流 1.5C5A9 最大放电电流 2C5A10 工作温度范围工作湿度范围11 储存温度范围储存湿度范围充电： 0 ℃－ 45℃；放电： -20 ℃－ 60℃低 于 85%RH-20 ℃---30 ℃、不高于 45℃低 于 85%RH+0.1 +0.1 +0.112 外型尺寸（ mm） 5.7 -0. 2（ 34.0 -0.3 ）（ 53.0 -0.2 ）13 重量 大 约 18.0g4、特性4.1 电性能序号 项 目 标 准 测 试 方 法1 开路电压 3.85 0.10V 电压表测量，电池为 50%-60%荷电状态2交流内阻≤160mΩ30.2C5A 放电≥650mAh41C5 A放电≥810mAh50%-60%荷电状态下使用频率为 1KHz 的交流内阻测试仪测量在 25℃ 5℃的环境温度下，标准充电后搁置 10min， 标准放电至终止电压， 循环 3 次，当有 1 次放电达到标准，即可终止。
在 25℃ 5℃的环境温度下，标准充电后搁置 10min， 1C5A 放电至终止电压， 循环 3 次，当有 1 次放电达到标准，即可终止在 25℃ 5℃的环境温度下， 以 1C5 A电流恒流放电至终5 循环寿命 ≥ 300 次6高温放电≥810mAh7低温放电≥595mAh剩余容量≥ 725mAh止电压，再以 1C5A 电流恒流充电至充电限制电压，然 后恒压充电至截止电流，搁置 10min，再进行下一个充放电循环，直至连续两个循环的放电时间低于 48min标准充电后， 将电池放置在 55℃ 2℃的高温箱中恒温2h，然后以 1C5A 放电至终止电压 .标准充电后，将电池放置在 -10 ℃ 2℃的低温箱中恒温4h，然后以 0.2C5A 放电至终止电压标准充电后，在 25℃ 5℃的环境温度下，将电池开路搁置 28d 后，在 25℃ 5℃的环境温度下， 以 1C5 A放电8 荷电保持能力恢复容量≥ 810mAh至放电终止电压然后进行标准充电，再在 25℃ 5℃的环境温度下， 以 1C5A 放电至放电终止电压 （可循环 3周）在 25℃ 5 ℃的环境温度下，用 1C5 A 给电池充入40%~45%的容量后，在 25℃ 5℃，相对湿度 45%~85%9 贮存 ≥1000mAh的环境中贮存 12 个月。
对电池进行标准充电， 再在 25℃ 5℃的环境温度下以 0.2C5A 放电至终止电压 （上述充放电试验可以循环 5 次）4.2 安全性能序号 项目 标准 测 试 方 法将一Φ 3.0mm 的不锈钢针在标准充电后的电池最大平1 针刺性能 不爆炸、不起火2 挤压性能 不爆炸、不起火30 分钟内不爆炸面靠近中心部位， 通过外力作用穿透而过， 在另一面能看到钉子已经完全穿透电池， 观察 1 小时，记录失效模式及失效发生时间将标准充电后的电池的两大面放置在挤压台面之间， 对电池加压至压力为 17.2Mpa，立刻释放，观察 1 小时， 记录失效模式及失效发生时间将标准充电后的电池放在强力对流的烘箱中进行加热，3 热冲击性能不起火烘箱的温度以（ 5 2）℃ /min 的速度由室温上升到130℃ 2℃，并在此温度下恒温 1 小时，记录失效模式及失效发生时间序号 项目 标准 测 试 方 法4 短路性能5 高温短路性能9 温度循环不爆炸、不起火最大表面温度≤ 150℃6过充性能不爆炸、不起火7过放性能不爆炸、不起火8重物冲击性能不爆炸、不起火不爆炸、不起火最大表面温度≤ 150℃不泄漏、不破裂不起火、不爆炸在 25℃ 5℃的环境温度下， 将接有热电偶的标准充电后的电池正负极短路，线路总电阻不大于 100mΩ，短接 24 小时或表面温度恢复至不高于环境温度 10℃，结束实验。
在 60℃ 2℃的环境温度下， 将接有热电偶的标准充电后的电池正负极短路，线路总电阻不大于 100mΩ，短接 24 小时或表面温度恢复至不高于环境温度 10℃，结束实验在 25℃ 5℃的环境温度下， 电池以 1C5 A放电至终止电压，然后以 3C5 A电流充电至 4.60V，然后转为恒压充电至截止电流或充电 8 小时，记录失效模式及失效发生时间在 25℃ 5℃的环境温度下， 以 0.2C5A 电流恒流放电至终止电压，然后以 1C5A 电流反向充电 90min. 将标准充电后的电池放置在一个平面上，并将一Φ 15.8mm 的钢柱置于电池中心（钢柱纵轴平行于平面， 让一重 9.1 ㎏重锤自 610mm高度自由落到电池中心上方的钢柱上标准充电后， 将电池放在 75℃ 2℃的环境温度下搁置4h，然后在 30min 内将温度降至 20℃ 2℃并恒温 2h， 再在 30 min 内将温度降至 -20 ℃ 2℃并恒温 4h，最后在 30 min 内将温度升至 20℃ 2℃并恒温 2h，连续 4 次重复以上步骤，在 25℃ 5℃的环境温度下搁置 7d4.3 环境适应性序号 项 目 标 准 测 试 方 法1 恒定湿热2 振动实验外观无变形、无锈蚀不泄漏、不破裂不起火、不爆炸放电容量≥ 360mAh不泄漏、不破裂不起火、不爆炸电压≥ 3.7V标准充电后，将电池放入温度为 40℃ 2℃，相对湿度为 90%~95%的恒温恒湿箱中搁置 48h，然后将电池取出，在 23℃ 2℃的环境温度下搁置 2h，目测外观，并以0.2C5A 放电至终止电压。
标准充电后， 将其直接安装或通过夹具安装在振动台面上，按下面的振动频率和对应的振幅调整好试验设备， X、Y、Z 三个方向从 10Hz-55Hz 循环扫频振动 30min， 扫频速率为 1oct/min ；振动频率： 10Hz-30Hz 位移幅值（单振幅）： 0.38mm振动频率： 30Hz-55Hz 位移幅值（单振幅）： 0.19mm3 自由跌落实验4 低气压5、标准测试环境不泄漏、不破裂 不起火、不爆炸 开路电压≥终止电压放电时间≥ 5h不泄漏、不破裂不起火、不爆炸标准充电后， 搁置 1h~4h，将电池由高度 （最低点高度） 为 1000mm的位置自由跌落到硬木板上，从 X、Y、Z 正负方向（六个方向）每个方向各自由跌落 1 次试验结束后，将电池在 23℃ 2℃的环境温度下以 0.2C5A 放电至终止电压然后电池在 23℃ 2℃的环境温度下搁置4d~6d 后，检测电池开路电压， 再进行标准充电， 在 23℃ 2℃的环境温度下以 0.2C5A 放电至终止电压目测外观标准充电后，在 23℃ 2℃的环境温度下，将其搁置在真空箱中， 真空箱密闭后， 逐渐减少其内部压力至不高于 11.6kPa （模拟海拔 15240m）并保持 6h。
温度： 25 2℃，相对湿度： 4520%（除非另外要求）6、产品责任书消费者必须严格遵守深圳市好远通电子有限公司规格书和文件后面的注示使用电池，由于误用会引起电池过热，发生火灾或爆炸，对于没有按照规格书进行操作所造成的任何意外事故，深圳市慧通天下科技股份有限公司不负任何责任7、充电前注意事项如果规格书、原材料、生产过程或生产控制系统发生改变，改变的信息将会随质量和可靠性数据以书面形式通知消费者8、电池包装说明在电池的包装上应有如下说明！危险* 充电时请使用指定的充电器并按照说明书的要求进行充电 仅在指定的设备上使用电池 不要把电池加热或投进火中 不要在火源附近或温度超过 60℃的轿车中使用或遗留电池， 也不要在这些环境中进行充电 不要把电池投入水中，也不要弄湿 不要把电池同项链、发夹、硬币或镙钉等金属品一起放在兜里或包中，也不要把电池同上述物品一起储存 不要使用金属导体短路电池的正负极 在装入设备时注意电池的正负极不要反装 不要使用锐利的物品刺穿电池 不要对电池进行分解 不要直接对电池进行焊接 不要使用带有严重伤痕或变形的电池 在使用之前请详细阅读操作说明书， 不适当的操作可能引起电池变热、 着火、爆炸、毁坏或电池容量的衰减。
警告* 不要把电池放在加热器皿、洗衣机或高压容器中 不要把电池同干电池或其它原电池一起使用，也不要同不同包装、不同型号或不同品牌的电池一起使用 如果在规定的充电时间内充电没有结束，停止充电 在使用、充电或储存期间如发现电池有变热、散发气味、变色、变形或其它反常应停止使用 当发现电池漏液到皮肤或衣服上，立刻用清水清洗 如果电解液渗出并进入眼睛里，不要揉擦眼睛，立刻用干净的水清洗并去看医生注意* 把电池放到小孩够不到的地方以免吞服 小孩使用电池时，监护人应详细解释操作方法 在使用电池之前，应详细阅读操作指南并对使用中的注意事项有足够深刻的理解 在对电池充电之前仔细阅读操作指南 在将电池装入设备或从设备中取出之前详细阅读设备操作手册 电池具有使用寿命，如果使用电池的设备的工作时间比平常少得多，要对电池进行更换 电池寿命终止后要立刻从设备中取出 当长期不用时，要将电池从设备中取出并放在低温低湿的环境中保存 电池应在远离静电的场所进行充电、使用和储存。
