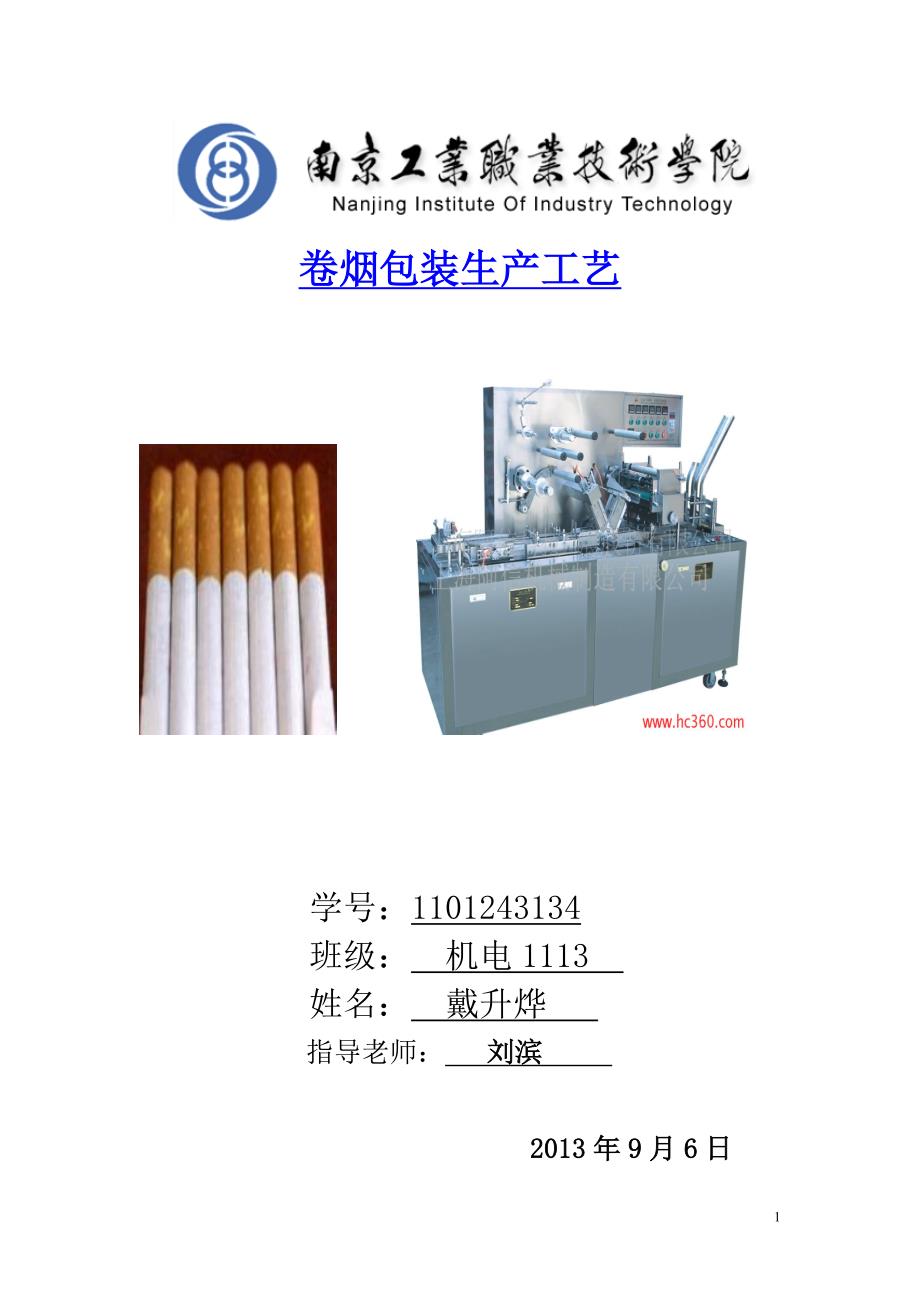

1卷烟包装生产工艺卷烟包装生产工艺学号：1101243134班级： 机电 1113 姓名： 戴升烨 指导老师： 刘滨刘滨 20132013 年年 9 9 月月 6 6 日日2目录目录引言.....................................................3第一章 卷烟包装机........................................41.1 卷烟包装机的组成...............................41.2 卷烟包装机的特点...............................51.3 卷烟包装机举例（横包机）.......................6第二章 卷烟包装的原理....................................92.1 卷烟的定向控制.................................92.2 卷烟的叠装.....................................102.3 铝箔，包装盒的折叠.............................112.4 烟标的粘贴.....................................112.5 塑料薄膜的包装.................................12第 3 章 卷烟包装的系统简介................................143.1 系统框架图.....................................143.2 控制系统的主要工艺要求.........................143.3 控制方案的实现.................................15参考文献.................................................17引言引言3卷烟（cigarette）用卷烟纸将烟丝卷制成条状的烟制品。
又称纸烟、香烟、烟卷有滤嘴卷烟和无嘴卷烟，又有淡味和浓味之分卷烟开始进入中国商品市场是在 1890 年，设厂制造则始于 1893 年，产销逐年增加自 1980 年起至今中国卷烟产量居世界各国的首位，1989 年产量为 3195.06 万箱(5 万支/箱)从 20 世纪 50 年代开始，中国烟草机械企业开始自己制造烟草机械，从最开始的生产卷烟机单机、包装机单机，主要的单机产品包括制丝线上的单机产品都已经有能力生产但是，当时的机器设备能耗高、劳动强度大，车间生产环境相当不好在上世纪 90 年代初期，中国自己的烟机产品在国内市场的销售份额也就占到 25%~30%，现在卷接包已占到 80%，制丝线能占到超过 30%，逐渐形成了以中国烟草机械集团为核心的技术和生产经营主体卷烟机的生产分为下面的几个阶段：第一阶段：包装作业机械化1、一战前，英国 Walter 及 Molins 兄弟制造出商标纸制烟壳的机器；2、1930’s 末，出现软盒直包包装机；3、1930’s-1940’s，出现平行直包软盒包装机，商标纸和内衬纸同时在机器上完成；4、二战后，出现横包包装机；第二阶段：包装作业初步自动化1950’s，包装机开始广泛采用以继电器、逻辑控制和电子管为主的自动控制系统，实现包装作业初步自动化，横包机取代直包机，出现硬盒（翻盖）包装机。
第三阶段：多机联动自动包装线：1960’s，随着机电与控制技术飞速发展，包装机组开始出现运用机、光、电、液、气等综合技术，及半导体控制第四阶段：计算机控制自动包装线：1970’s 开始，特别在 1980’s 后，计算机技术飞速发展，现代包装机已具有全面质量监控、故障显示与诊断、数据采集与管理等多种功能随着机械、电子、仪器、仪表、自动控制、计算机等科学技术与工业生产的发展，烟草机4械也向高技术、高速度方向发展随着卷烟机与包装机运行速度的不断提高，卷烟储存输送系统的输送速度和缓冲能力也有了很大提高技术日趋完善、结构更加新颖、性能更加先进第一章第一章 卷烟包装机卷烟包装机1.11.1 包装机的组成包装机的组成卷烟包装机是所有卷烟包装设备的总称，包括小盒包装机、透明纸小包包装机、条包（盒）包装机、透明纸条包包装机以及装封箱机等如图 1 所示，卷烟包装机按结构可以分为 9 部分：1.原材料供送系统其作用是将原材料（烟支、烟包或条包等）按工艺要求进行定量排列和整理，并输送到包装成形区内的预定工位原材料、包装材料、在制品、成品输送路线；→机械动力传递路线；原材料、包装材料、在制品、成品检测、反馈控制路线。
图 1 卷烟包装机示意图2.包装材料供给系统其功能是将包装材料（内衬纸、商标纸、透明纸、条盒纸等）按工艺要求进行定长切割或从包装材料的料斗中取出，并逐张输送到包装成形区内的预定工位3.主传送系统其功能是将被包装的烟支（或烟包）和包装材料从一个包装工位顺次传送到下一个包装工位4.包装成形系统这是卷烟包装机的“加工中心”，其功能是将承接的烟支5（或烟包）和包装材料按工艺要求包装成形5.成品输出系统其功能是将成形机构包装的烟包（或条包）按工艺要求送往下一机器或输出机外6.机械传动系统这是卷烟包装机的“血液循环系统”，其功能是将主电机的运动和动力传递给各个执行机器和控制元件，使之实现预定动作7.润滑系统的润滑系统这是透明纸小包机的保障系统，其功能是对机器上各个运动部位进行润滑，以提高机器的工作效率，延长机器的使用寿命8.检测控制系统这是卷烟包装机的“神经中枢”，其功能是实现卷烟包装过程、质量、故障以及安全的检测与控制9.机身这是卷烟包装机的“基础”，其功能是安装定位各个系统，保证各个系统之间的位置关系，此外还具有一定的保护和美化作用1.21.2 卷烟包装机的特点卷烟包装机的特点卷烟包装机是变频调速、光电检测、质量监控、积木化结构设计、视频显示、机械手等先进技术综合应用的结果，具有较高的自动化程度，较高的包装速度和质量，能满足不同的包装要求。
卷烟包装机可自动剔除缺少滤嘴的烟支组；可自动剔除缺支小包；可自动剔除内衬纸残缺的小包；可自动剔除商标纸残缺的小包和条包；可自动剔除透明纸残缺的小包和条包；可自动更换卷筒包装纸；可自动添加预切包装纸；能程序化启动与停机；正常停机能自动出空存料卷烟包装机可以进行人机对话方式操作；显示器可以显示把生产线的运行情况；机器出现故障时，可以提示故障点的位置；机器修复后，可以指示恢复运行的指令卷烟包装机的最大特点是可变换性生产线中的各单机只要更换部分零部件不仅可以包装不同长度、不同直径不同支数以及不同排列形式的烟包，而且还可以适应不同的包装材料卷烟包装生产线只要更换部分零件或对零件的安装位置进行调整，就可以使生产线发生以下变化：一是可以改变所包烟包的规格二是可以灵活选择撕带线距烟包顶部的距离三是可以改变撕带线的撕开方向，以满足顺时针或逆时针不同的撕包要求四是可以改变条包的输入方向，以满足生产线左侧输入6或右侧输入的不同组合要求五是可以满足美式或欧式包装的要求六是可以改变撕带线与透明纸的粘贴方式，既可选择热熔胶法粘贴，也可选择冷胶法粘贴，还可选择预上胶法粘贴1.31.3 卷烟包装机举例卷烟包装机举例目前国内广泛应用的卷烟包装机组卷烟包装机组通常是由独立或相对独立的小包包装机、透明纸小包包装机、硬条盒包装机和透明纸条包包装机组成的全包装生产线。
目前国内广泛应用的卷烟包装机组有十种：第一种是 3000 型横包机组，该机组是在测绘 SASIB 公司 3000 型横包机组的基础上，由我国自行设计制造的，生产能力为 150 包／分钟机组主要由YB22A（3—79／3000）型横包机、YB52A 型透明纸小包机、YB62A 型硬条盒包装机和 YB92A 型透明纸条包机组成第二种是我国最早引进消化的 SASIB6000 型横包机组，生产能力为 300 包／分钟机组主要由 YB21（AC6）型卸盘机、YB61（3—279／6000）型横包机、YB51（CP—1）透明纸小包机、YB61（3C—154）型硬条盒包装机、YB91（T20）型透明纸条包机和 DELTA—P 型软条包装机组成，既可以组成软包软条生产线，又可以组成软包硬条生产线第三种是 8000 型—YB24（B1）横包机组，该机组由德国斯慕门公司设计，20 世纪 80 年代末 90 年代初由我国引进消化，并定名为 8000 型—YB24 包装机组，生产能力为 400 包／分钟主要由 YB24（NF）型卸盘机、YB24（BE）型横包机、YB54（RC）型透明纸小包机、YB64（FHZ）型硬条盒包装机和YB94（NK）型透明纸条包机组成。
第四种是 8000 型—YB25（X1）横包机组，该机组由意大利 G·D 公司设计，20 世纪 80 年代末 90 年代初由我国引进消化，并定名为 8000 型—YB25 包装机组，生产能力为 400 包／分钟主要由 YB25（A400）型卸盘机、YB25（X1）型横包机、YB55（CH 或 4350）型透明纸小包机、YB65（PACK 或 CT）型硬条盒包装机和 YB95（OW 或 CV）型透明纸条包机组成第五种是 8000 型—YB45（X2）硬盒硬条包装机组，该机组由意大利 G·D7公司设计，20 世纪 80 年代末 90 年代初由我国引进消化，并定名为 8000 型—YB45 包装机组，生产能力为 400 包／分钟主要由 YB25（A400）型卸盘机YB45（X2）型硬盒翻盖小包机、YB55（CH 或 4350）型透明纸小包机、YB65（PACK 或 CT）型硬条盒包装机和 YB95（OW 或 CV）型透明纸条包机组成第七种是 ALFA 横包机组，该机组由意大利 SASIB 公司设计制造，生产能力470 包／分钟机组主要由 ALFA 型横包机、DELTA—W 型透明纸小包机、DELTA—C 型硬条盒包装机、T20 型透础纸条包机和 DELTA—P 型软条包装机组成，既可以组成软包软条生产线，又可以组成软包硬条生产线。
第八种是 COMPAS500 横包机组，该机组由德国科伯集团 Hauni 公司设计制造，生产能力为 500 包／分钟机组主要由 COMPAS500 型横包机、C90 型透明纸小包机、B90 型硬条盒包装机和 FEWOFOLD 型透明纸条包机组成第九种是 FOCKE350S 硬盒包装机组，该机组由德国 FOCKE 公司设计制造，生产能力为 400 包／分钟，是世界上先进的硬盒硬条包装机组之一机组主要由 317 型卸盘机、350S 型硬盒翻盖小包机、802 型小包贮存器、401 型透明纸小包机、08 型条盒／透明纸包装机和 407 型透明纸软条机组成，既可以组成硬盒软条生产线，又可以组成硬盒硬条生产线第十种是 HLP—5 型硬盒硬条包装机组，该机组由英国莫林斯公司设计制造，生产能力为 400 包／分钟，是世界上先进的硬盒包装机组之一机组主要由HLP—5 型硬盒翻盖小包机、S 型透明纸小包机和 PACAM 型条盒/透明纸包装机组成1.3.11.3.1 横包机横包机横包机横包机的诞生为卷烟包装向高速发展奠定了基础早期的卷烟小包包装由制壳机和装支机两台机器共同完成，首先由制壳机加工出未封顶的烟壳，然后再由装支机装支完成小包包装成形。
后来的平型直包包装机，将烟壳制作与烟支放在同一台机器上完成，实现了单机包装小包现代卷烟包装中的关键设备仍然是横式小包包装机根据其包装成型原理的不同，可分为两大类：一类是预制烟壳后，装填烟支成型，即首先将铝箔纸和商标纸裹包在一个金属模盒上预制成烟壳，然后再将已成型的烟支组装入烟壳；另一类是直接以烟支组为基准包装成型，即先将散烟支整理成烟支组，然8后以烟支组为包装基准，直接在烟支组外裹包铝箔纸和商标纸。
