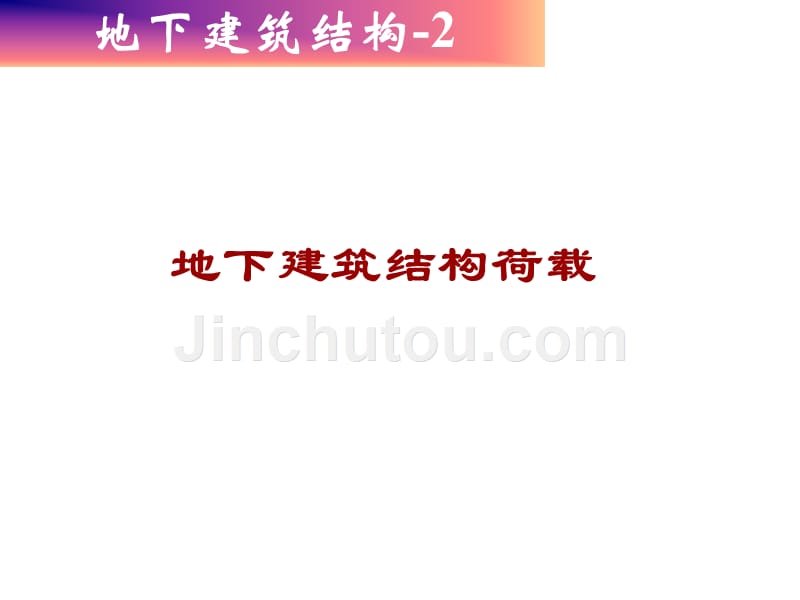

地下建筑结构荷载,地下建筑结构-2,本讲内容,荷载种类和组合 荷载确定方法 岩土体压力的计算方法 初始地应力、释放荷载与开挖效应 弹性抗力 其他荷载,1,2,3,4,5,6,1. 荷载种类和组合,荷载种类,按存在状态可分为：静荷载、动荷载和活荷载等,,静荷载：又称恒载是指长期作用在结构上且大小、方向和作用点不变的荷载，如结构自重、岩土体压力和地下水压力等 ；,动荷载：要求具有一定防护能力的地下建筑物，需考虑原子武器和常规武器（炸弹、火箭）爆炸冲击波压力荷载，这是瞬时作用的动荷载；在抗震区进行地下结构设计时，应计算地震波作用下的动荷载作用,1. 荷载种类和组合,荷载种类,,活荷载：是指在结构物施工和使用期间可能存在的变动荷载，其大小和作用位置都可能变化，如地下建筑物内部的楼地面荷载（人群物件和设备重量）、吊车荷载、落石荷载等地面附近的堆积物和车辆对地下结构作用的荷载以及施工安装过程中的临时性荷载,其它荷载：使结构产生内力和变形的各种因素中，除有以上主要荷载的作用外，通常还有：混凝土材料收缩（包括早期混凝土的凝缩与日后的干缩）受到约束而产生的内力；,1. 荷载种类和组合,荷载组合,按存在状态可分为：静荷载、动荷载和活荷载等,,各种荷载对结构可能不是同时作用，需进行最不利情况的组合。
先计算个别荷载单独作用下的结构各部件截面的内力，再进行最不利的内力组合，得出各设计控制截面的最大内力最不利的荷载组合一般有以下几种情况： （一）静载； （二）静载+活载； （三）静载+动载（原子爆炸动载、炮（炸）弹动载）,2. 荷载的确定方法,,,,确定依据-1,.,1、依据规范：当前在地下建筑结构设计中试行的规范、技术措施、条例等有多种有的仍沿用地面建筑的设计规范，设计时应遵守各有关规范 2. 荷载的确定方法,,,,确定依据-2,.,2、设计标准 （1）根据建筑用途、防护等级、地震等级等确定 （2）地下建筑结构材料的选用 （3）地下衬砌结构一般为超静定结构，其内力在弹性阶段可按结构力学计算考虑抗爆动载时，允许考虑由塑性变形引起的内力重分布 （4）截面计算原则(混凝土、砖石、钢筋混凝土) （5）安全系数 （6）材料强度指标,3. 岩土体压力计算,,,,主要荷载,.,结构自重、 地层压力(土压力、围岩压力) 弹性抗力、 地下水静水压力、 车辆和设备重量、 其他使用荷载 （灌浆压力、局部落石、施工荷载、温度变化或混凝土收缩应力）,3.1 土压力计算,,,,.,,土压力：土与挡土结构之间相互作用的结果,挡土墙：,静止土压力的计算,（2-1）,其侧向压力与竖直方向压力之间的关系为：,,经典土压力之一——库伦土压力,库伦理论的基本假定 库伦理论是由法国科学家库伦（Coulomb, C.A.）于1773年发表的，主要是针对挡土墙的计算，其计算的基本假定为（图2.4） ①挡土墙墙后土体为均质各向同性的无粘性土； ②挡土墙是刚性的且长度很长，属于平面应变问题； ③挡土墙后土体产生主动土压力或被动土压力时，土体形成滑动楔体，滑裂面为通过墙踵的平面； ④墙顶处土体表面可以是水平面，也可以为倾斜面，倾斜面与水平面的夹角为角； ⑤在滑裂面和墙背面上的切向力分别满足极限平衡条件,粘性土中等效内摩擦角,1、经验法（当粘聚力每增加10kPa时，内摩擦角可提高 3°-7°，平均提高为5°） 2、根据土的抗剪强度相等的原则,,（2-21）,2、根据朗肯土压力理论进行换算,,,经典土压力之二——朗肯土压力,基本假定 朗肯土压力理论是由英国科学家朗肯（Rankine）于1857年提出。
①挡土墙背竖直，墙面为光滑，不计墙面和土层之间的摩擦力； ②挡土墙后填土的表面为水平面，土体向下和沿水平方向都能伸展到无穷，即为半无限空间； ③挡土墙后填土处于极限平衡状态2-32),(2-33),,（2-34）,（2-35）,土体极限平衡条件：,主应力：,主动土压力时 最大主应力为竖向土压力； 最小主应力为主动土压力；,被动土压力时 最大主应力为被动土压力； 最小主应力为竖向压力；,,,令 主动土压力系数为Ka； 被动土压力系数为Kp；,,,可得,,不考虑墙背与土体之间的拉应力， 墙背总的土体压力为,,,,,,（2-40）,特殊情况下的土压力 1、分层土的土压力计算 2、不同地面超载作用下的土压力计算与图式 3、考虑地下水时水土压力计算 4、水土压力合算、水土压力分算,,,,,,,自重应力计算总结,无分层 均质土层：重度一致，斜率不变 分层 均质土但有地下水位：重度改变，斜率改变 分层土：重度改变，斜率改变，无突变 透水层土突变到不透水层土：增加地下水的 重度，有突变,水土分算计算实例,要点： 自重计算（土体部分、水的部分） 侧压力系数计算（分层处土体参数不同） 土压力包括土体部分压力（土体部分自重X土体侧压力系数）和水压力,,,,,,,,3.2 围岩压力计算,,,,.,,围岩压力：指位于地下结构周围变形或破坏的岩层， 作用在衬砌结构或支撑结构上的压力。
围岩垂直压力 围岩水平压力 围岩底部压力,2、影响围岩压力的因素 影响围岩压力的因素很多，主要因素有 岩体的结构、 岩石的强度、 地下水的作用、 洞室的尺寸与形状、 支护的类型和刚度、 施工方法、 洞室的埋置深度和支护时间等因素相关 其中，岩体稳定性的关键一般在于岩体结构面的类型和特征二）围岩压力的计算方法,1、按松散体理论计算围岩压力,1）垂直围岩压力,① 浅埋结构上的垂直围岩压力,②深埋结构上的垂直围岩压力,2）水平围岩压力,3）底部围岩压力,2、按弹塑性体理论计算围岩压力,（二）围岩压力的计算方法,,,,,1、按松散体理论计算围岩压力,1）垂直围岩压力,理想松散体颗粒间抗剪强度：,有粘结力的岩体中抗剪强度 ：,,,,结论：对于有粘结力的岩体，可应用松散体理论,1）浅埋结构上的垂直围岩压力,,,,,浅埋：即上覆岩层较薄,,,,最 不 利 情 况,一 般 情 况,作用在地下结构上的总压力为,,AB（CD）面所受总的水平力 ：,,,AB（CD）面所受摩擦阻力：,,,作用在地下结构上的总压力 ：,围岩压力集度为,,,,可见q值是随地下结构所处深度H而变化的，对其求导：,,围岩压力集度为：,理论上，当以H=2Hmax代入时，Q=0。
这表明摩擦阻力 已全部克服了岩体下滑的重量2）深埋结构上的垂直围岩压力,,,,,,,,（a）压力拱的曲线形状,,合理拱轴，其上任何一点是力矩为零,,压力拱是二次抛物线曲线,（a）压力拱的高度---普氏理论,,q在拱脚形成的全部垂直反力为,,由A所形成的水平摩擦力为,,当T=H，压力拱处于极限平衡状态，这时压力拱的方程为,,考虑安全，T/2=H，拱脚用存在的水平抗力之半平衡拱顶水平推力,,,压力拱方程：,压力拱曲线高度：,,,因此，当地下结构上方具有足够厚度的覆盖层时，由于 卸荷拱起到将岩体重量转嫁给洞室两侧的作用，因而 只有压力拱内的岩体重量作用在结构上在地下结构设计中，常忽略压力拱曲线所造成的荷载 集度的差别，垂直围岩压力取均布形式，并按h1计算， 即：,,,：岩层坚硬系数或普氏系数对松散岩体：,对粘性岩体：,对岩性岩体：,2）水平围岩压力,,,,,浅埋：即上覆岩层较薄,,,,垂直围岩压力是地下结构所不可忽视的荷载，而水平 围岩压力只是对较松软的岩层,3）底部围岩压力,,,,,,,,在某些松软岩层中构筑地下建筑物，由于在衬砌侧墙底部 轴向压力作用下，或某些岩层，如粘性土层及石膏等遇水 膨胀，都有可能使洞室底部产生隆起现象。
这种由于围岩 隆起而对衬砌底板产生的作用力，叫做底部围岩压力2、按弹塑性体理论计算围岩压力,,,,,,,修正芬诺公式 ，它表示当岩体性 质、埋深等确定的情况下，非弹 性变形区大小与支护对围岩提供 的反力间的关系3、按围岩分级和经验公式确定围岩压力,,,,,,1）垂直围岩压力,2)水平围岩压力,,初始地应力、释放荷载与开挖效应,初始地应力一般包括自重应力场和构造应力场， 土层中仅有自重应力场存在； 岩层中对于Ⅳ级以下围岩，喷射混凝土层将在同围岩共同变形的过程中对围岩提供支护抗力，使围岩变形得到控制，从而使围岩保持稳定与此同时，喷层将受到来自围岩的挤压力这种挤压力由围岩变形引起，常称作“形变压力”时间效应：Ⅳ级以下围岩一般呈现塑性和流变特性,释放荷载：可由已知初始地应力或与前一步开挖相应的应力场确定先求得预计开挖边界上各结点的应力，并假定各结点间应力呈线性分布，然后反转开挖边界上各结点应力的方向(改变其符号)，据以求得释放荷载,1、初始地应力的确定,初始地应力{0}的确定常需专门研究对岩石地层，初始地应力可分为自重地应力和构造地应力两部分,而土层一般仅有自重地应力其中自重地应力可由有限元法求得，构造地应力可由位移反分析方法确定。
2、 释放荷载的计算,弹性抗力,结构在主动荷载作用下，要产生变形以隧道工程为例，如图2.25所示的曲墙拱形结构，在主动荷载（垂直荷载大于水平荷载）作用下，产生的变形如虚线所示,,作业,例1. 有一墙背直立、光滑的挡土墙如图所示求静止土压力及其合力作用点，并绘出压力分布图例2. 有一墙背直立、光滑的挡土墙如图所示求主动土压力及其合力作用点，并绘出压力分布图例3. 地基内一点的应力状态为σz=125kPa, σx=60kPa, 剪应力,τxz=-τxz=25kPa, 若(1)土为无粘性土，φ＝30o (2)土为粘性土， φ＝20o ，c=10kPa．问该点是否处于极限平衡状态?如果剪坏，那么剪切破坏面与最大主应力面的夹角是多少?,习题4.,习题5.,合力作用点距墙底B点的垂直距离,习题2,习题3,,,,,,,习题5,,谢 谢,。
