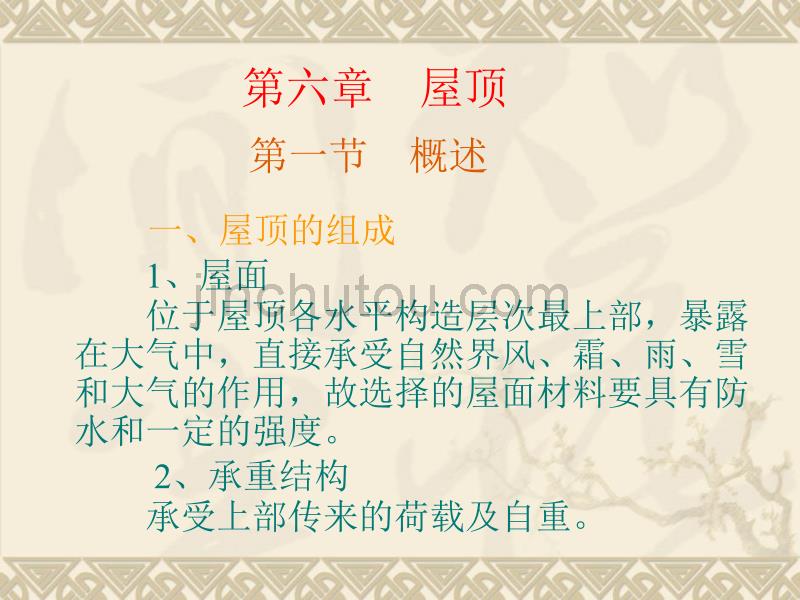

一、屋顶的组成 1、屋面位于屋顶各水平构造层次最上部，暴露 在大气中，直接承受自然界风、霜、雨、雪 和大气的作用，故选择的屋面材料要具有防 水和一定的强度2、承重结构承受上部传来的荷载及自重第一节 概述 第六章 屋顶3、保温、隔热层保温层：在寒冷地区，为防止室内热 量透过屋顶散失而设置的构造层隔热层：炎热地区的夏季，太阳辐射 强，为隔绝太阳辐射进入室内而设置的构 造层4、顶棚二、屋顶形式 1、平屋顶：屋面坡度≤10%，最常用的排水坡 度为2～3%2、坡屋顶 ：其坡度一般在10%以上坡屋顶的常见形式有：单坡、双坡屋顶，硬山 及悬山屋顶，四坡歇山及庑殿屋顶，圆形或多角形 攒尖屋顶等3、其它形式的屋顶随着建筑科学技术的发展，出现了许多新型结 构的屋顶，如拱屋顶、折板屋顶、薄壳屋顶，悬索 屋顶，网架屋顶等 平屋顶坡屋顶曲面屋顶埃及的民居：干热地区建筑1、功能要求首先是能抵御风、霜、雨、雪的侵袭 应防止雨水渗漏是屋顶的基本功能要求，我 国现行的GB50207—94《屋面工程技术规程 》根据建筑物的性质、重要程度使用功能及 防水耐久年限等，将屋面划为四个等级，各 等级均有不同的防水要求。
其次，屋顶应具 有良好的保温隔热性能三、屋面设计要求2、结构要求屋顶是房屋的承重结构，应有足 够的强度和刚度，以保证房屋的结构安全 ，并防止因过大的结构变形引起防水层开 裂、漏水3、建筑艺术要求屋顶是建筑外部形体的重要组成 部份，屋顶的形式对建筑的造型极具影响 ，应注重屋顶形式及其细部的设计，以满 足人们对建筑艺术方面的需求 四、屋面的排水坡度（一）坡度的影响因素1、屋面覆盖材料屋面覆盖材料的面积越小、接缝越多、厚 度越大，屋面排水坡度越大，反之则小2、雨水量的多少3、结构形式4、建筑造型（二）屋面坡度的表示方法（1）角度法较大的坡度如坡屋顶，常用角度法表示如 α=25°、30°等2）斜率法 可用于坡屋顶和平屋顶如： 1：3、1：20、1 ：50等， （3）百分比法指屋顶斜面的垂直投影高度与水平投影长度的 百分比表示i=（H/L）×100％如i =1%、 2％、3％等，主要用于平屋顶 一、平屋顶排水 （一）排水坡度的形成平屋顶排水坡度小于5％，一般可通过两种 方法实现，即材料找坡和结构找坡。
1、材料找坡（又叫垫置坡度）屋面板水平搁置，在板上用轻质材料垫置坡 度即利用垫置材料在板上的厚度不一，形成一 定的排水坡度第二节 平屋顶构造（1）找坡层位置：位于结构层和保温层之间 2）找坡材料：轻质材料如水泥焦渣、石灰 炉渣等若设置保温层，也可用保温材料来垫置 坡度3） 找坡层的厚度最薄处不小于20mm （4） 优缺点：优点就是室内可得平整的顶棚 ；缺点是找坡层会增加屋顶结构荷载5）适宜于排水坡度为5%以内的平屋顶材料找坡 结构找坡2、结构找坡（又叫搁置坡度）将屋面板倾斜搁置，利用结构本身起坡至所 需坡度，不在屋面上另加找坡材料1）优点：省工、省料、构造简单（缺少找 坡层）2）缺点：室内顶棚是倾斜的，使用上不习 惯，往往需设吊棚，加以改善3）适用于：室内美观要求不高或设有吊顶 的建筑，故跨度较大的平屋顶，只能采用结构找坡 平屋顶结构找坡的坡度宜为3％ 二 、屋顶排水方式的选择平屋顶排水方式分有组织排水和无组织排水 两大类1、无组织排水：指屋面雨水自由地从檐口滴 落至室外地面（又称自由落水） 1）优点：构造简单、造价低、不易漏雨和 堵塞2）缺点：屋面雨水自由落下会溅湿墙面 尤其是建筑高度大，在降雨量大时，在檐口易形 成水帘，影响环境、危害墙身。
3）适用于：少雨地区或低层建筑；对于标 准较高的低层建筑或临街建筑，不宜采用该种排 水方式分水 线四坡屋面在工程实践中按内排水、外排水、 内外排水三种情况1）外排水方案 ：外排水是指雨水 管装在建筑外墙以外的一种排水方案， 外排水方案可以归纳为以下几种： a.挑檐沟外排水 屋面雨水汇集到悬挑在墙外的檐沟 内，再由水落管排下挑檐沟外排水方 案时，水流路线的水平距离不应超过 18m 2、有组织排水b.女儿墙外排水 ：特点是屋面雨水需穿过 女儿墙流入室外的雨水管 c.女儿墙挑檐沟外排水：女儿墙挑檐沟外 排水特点是在屋檐部位既有女儿墙，又有挑檐 沟d.暗管外排水： 暗装雨水管的方式，将雨 水管隐藏在假柱或空心墙中2）内排水雨水通过在建筑内部的雨水管排走如中 间天沟内排水适用于严寒地区、高层建筑、 大型建筑挑檐沟外排水女儿墙外排水三、屋面排水组织（一）排水区划分 1、排水分区的大小一般按一个雨水口负 担200m2屋面面积的雨水考虑，屋面面积按水 平投影面积计算2、屋面流水线不宜过大屋面宽度较小时可做成单坡排水；当屋面 宽度较大时，如12m以上宜采用双坡排（二）雨水口间距一般为10～18m，如女儿墙外排水间距一 般为15m，檐沟外排水间距一般为18m。
三）管径和材料１、管径：50mm、75mm、100mm、 125mm、150mm、200mm一般，民用建 筑常用75～100mm的雨水管，面积小于 25m2的露台和阳台可选用直径50mm的雨水 管 ２、雨水管的材料：有铸铁管、石棉水 泥管、塑料管、陶瓷管、PVC管等安装时，雨水管距墙面的距离不小于 120mm，用管箍卡牢，管箍间距不宜大于 1.2m３、房屋有高差时，高处屋面集水面积小于 100平方米，可直接排入低跨屋面，但出水口应 采取防护措施高屋面集水面积大于100平方米 ，应单独设置落水管自成排水系统４、檐沟或天沟应做纵向坡度纵坡一般为0.5%至1%，用石灰炉渣等轻质 材料垫置坡度５、檐沟宽度檐沟净宽不小于200mm，分水线处最小深度 大于120mm第二节 平屋顶柔性防水构造一、防水材料１、沥青类防水卷材传统上用得最多的是纸胎石油沥青油 毡沥青油毡防水屋面的防水层容易产生 起鼓、沥青流淌、油毡开裂等问题，从而 导致防水质量下降和使用寿命缩短，近年 来在实际工程中已较少采用 2、弹性体（SBS）改性沥青防水卷材该产品系用聚酯毡为胎基，SBS热塑性 弹性体作改性剂，表面覆以聚乙烯、铝箔、 彩砂、页岩片材料制成的建筑防水卷材（简 称SBS)基层要求：基层必须平整、清洁、干燥、含水率应 小于9%，然后用底子油均匀涂刷基层表面 ，待其干燥后可施工。
铺贴方法：热熔法：用火焰喷枪或其他加热工具对准卷材底 面和基层均匀加热，待其表面沥青开始融化并呈现黑 色光亮状态时，边烘烤边铺贴卷材，并用压辊压实 同时应注意调节火焰大小和速度，使沥青温度保持在 200—250℃之间施工完毕后，应再用冷战法对搭 接边进行密封处理冷粘法：用橡皮刮板将高聚物改性沥青胶粘剂或 冷瑪子等冷粘剂均匀涂刷在基层表面，并控制厚度均 匀，边铺卷材边用橡皮棍推展卷材一边排除空气至压 实当环境温度低于15 ℃时，应采用热熔法处理搭 接部位和卷材收头部位3、沥青复合胎柔性防水卷材沥青复合胎柔性防水卷材是以沥青为基料， 以两种材料复合为胎体，细砂、矿物料（片）料 ，聚酯膜、聚乙烯膜等为覆面材料，以浸涂、滚 压工艺而制成的防水卷材4、塑性体（APP)改性沥青防水卷材产品是以聚酯毡或玻纤毡为胎基、无规聚丙 烯（APP)或聚丙烯类聚合物（APAO、APO)做 改性剂，表面覆以聚乙烯膜、铝箔、彩砂、页岩 片材料所制成的建筑防水卷材（统称APP卷材） 5、聚氨酯防水涂料：成膜后无毒、无味、 无环境污染膜片强度大、抗基体变形能力强； 高、低温性能优越；与基层面的粘接力大。
6、彩色沥青瓦：彩色沥青油毡瓦是以玻璃 纤维毡为胎体，经浸涂优质氧化石油沥青等原材 料后，一面覆盖彩色矿物粒料，另一面撒以隔离 材料，所制成的瓦状屋面防水片材本品可减轻 屋面荷载20%-30%，具有形状、颜色多样、立 体感强等特点7、冷底子油：冷底子油是将沥青稀释溶解 在煤油、轻柴油或汽油中制成，涂刷在水泥砂浆 或混凝土层面作打底用二、防水屋面构造层次1、结构层：楼板层2、找坡层：通常是在结构层上铺1：(6~8)的 水泥焦渣或水泥膨胀蛭石等3、找平层：柔性防水层要求铺贴在坚固而平 整的基层上，因此必须在结构层或找坡层上设置找 平层找平层一般采用20mm厚1：3水泥砂浆，也 可采用1：8的沥青砂浆找平层宜留分格缝，缝宽 为20mm；分格缝应留在预制板支承端的拼缝处， 其纵向的最大间距不宜大于6m；分格缝上应附加 200～300mm的油毡若在预制屋面板结构找坡层 上，因施工铺板难以保证平整，找平层厚度为15～ 30mm4、结合层：结合层的作用是使卷材与 基层胶结牢固沥青类卷材通常用冷底子油 作结合层，高分子卷材则多用配套基层处理 剂5、防水层：一般建筑屋面防水层采用 二毡三油（二层油毡和三层沥青），标准较 高的建筑及寒冷地区建筑，应做三毡四油。
6、辅助层次辅助构造层是为了满足房屋的使用 ，或提高屋面性能而补充设置的构造层，如 ：保温层、隔热层、隔蒸汽层、找坡层等7、保护层不上人屋面保护层的做法：当采用油毡 防水层时为粒径3 ~ 6mm的小石子，称为绿 豆砂保护层绿豆砂要求耐风化、颗粒均匀 、色浅；三元乙丙橡胶卷材采用银色着色剂 ，直接涂刷在防水层上表面如氯丁银粉胶；上人屋面的保护层构造做法：通常可采 用水泥砂浆或沥青砂浆铺贴缸砖、大阶砖、 混凝土板等；也可现浇40mm厚C20细石混 凝土三、细部构造1、泛水构造泛水是指屋面与垂直墙面相交处的防 水处理例如：女儿墙、高低屋面的墙面与屋 面交接处，均需作泛水构造处理，防止交 接缝出现漏水泛水的构造要点和做法：（1）泛水高度：泛水处于迎水面时，其高度 不小于250mm （2）将屋面油毡铺至垂直墙面上，形成油毡 泛水，并加铺一层油毡3）泛水处抹成圆弧形：油毡下的水泥砂浆 找平层，在泛水处抹成圆弧形，圆弧半径R＝50 ～100，上刷冷底子油，使油毡铺贴牢实，避免 油毡架空或折断4）做好油毡收头处理5）做好油毡收头盖缝处理屋顶分格缝女儿墙压 顶构造女儿墙泛水 构造女儿墙2、檐口构造挑檐口按形式可分无组织排水和檐沟外 排水。
其防水构造的要点是做好油毡的收头 ，使屋顶四周的油毡封闭，避免雨水侵入1）无组织排水檐口构造檐口的收头通常采用油膏嵌实，上洒绿 豆砂保护层，檐口抹滴水浅，使雨水迅速垂 直落下因油膏有一定弹性，可适应油毡的 温度变化，不可用砂浆等硬性材料2）檐沟外排水檐口构造挑檐沟的油毡收头处理：①在檐沟边缘预留钢筋将油毡压住， ②再用砂浆或油膏盖缝③在檐沟内加铺一层油毡，增强防水性 能；④沟内转角处水泥砂浆抹成圆弧形，防 止油毡折断；⑤抹好檐沟外侧滴水3、雨水口构造对雨水口的要求：排水通畅，防止渗漏 和堵塞主要有檐沟及女儿墙雨水口构造两 种1）檐沟外排水雨水口构造檐沟内预留的孔中，安装铸铁连接管 （直管式），为防止雨水口四周漏水，油毡 应铺入连接管内100mm，雨水口上用定型 铸铁罩或铅丝球盖住并在周围用油膏嵌缝 ，防止杂物落入雨水口中2）女儿墙外排水雨水口构造 在女儿墙上的预留孔洞中，安装 弯管式铸铁管，使屋面雨水穿过女儿 墙排至外侧雨水斗中为防止雨水口 与屋面交接处渗漏，将屋面油毡铺入 雨水口内100mm，并在雨水口上安装 铁篦，防止杂物落入四、油毡屋面质量问题及改进措施 1、油毡鼓泡（1）鼓泡原因油毡防水层下面存有水分，经夏季太阳照射 ，高温使水分蒸发成气体，水蒸汽在油毡下体积 膨胀形成气泡。
水分来源： ① 室内水蒸汽渗透过屋面结构层。
