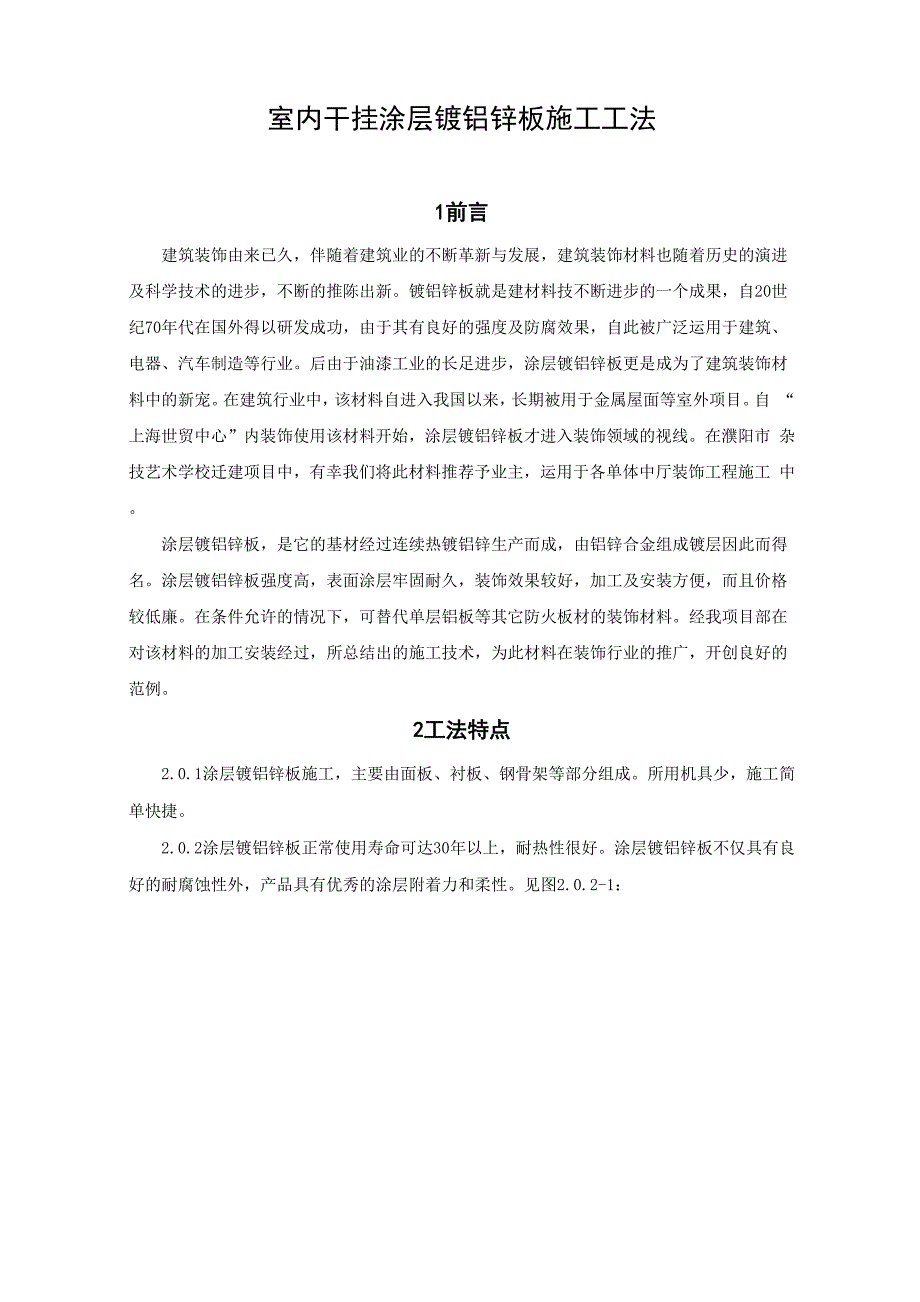

室内干挂涂层镀铝锌板施工工法1前言建筑装饰由来已久，伴随着建筑业的不断革新与发展，建筑装饰材料也随着历史的演进 及科学技术的进步，不断的推陈出新镀铝锌板就是建材料技不断进步的一个成果，自20世 纪70年代在国外得以研发成功，由于其有良好的强度及防腐效果，自此被广泛运用于建筑、 电器、汽车制造等行业后由于油漆工业的长足进步，涂层镀铝锌板更是成为了建筑装饰材 料中的新宠在建筑行业中，该材料自进入我国以来，长期被用于金属屋面等室外项目自 “上海世贸中心”内装饰使用该材料开始，涂层镀铝锌板才进入装饰领域的视线在濮阳市 杂技艺术学校迁建项目中，有幸我们将此材料推荐予业主，运用于各单体中厅装饰工程施工 中涂层镀铝锌板，是它的基材经过连续热镀铝锌生产而成，由铝锌合金组成镀层因此而得 名涂层镀铝锌板强度高，表面涂层牢固耐久，装饰效果较好，加工及安装方便，而且价格 较低廉在条件允许的情况下，可替代单层铝板等其它防火板材的装饰材料经我项目部在 对该材料的加工安装经过，所总结出的施工技术，为此材料在装饰行业的推广，开创良好的 范例2工法特点2.0.1涂层镀铝锌板施工，主要由面板、衬板、钢骨架等部分组成所用机具少，施工简 单快捷。
2.0.2涂层镀铝锌板正常使用寿命可达30年以上，耐热性很好涂层镀铝锌板不仅具有良 好的耐腐蚀性外，产品具有优秀的涂层附着力和柔性见图2.0.2-1：图2.0.2-1成品卷材2.0.3涂层镀铝锌板的应用，因其具有良好的加工性能，可以进行冲压、剪切、焊接、装 饰效果好等特点，施工简单，安装方便由于成品的卷材在出厂前已做好涂装，现场加工无 需喷涂，绿色无污染见图2.0.3-1：图2.0.3-1卷材实际效果3使用范围适用于大面积的建筑内外装饰、建筑幕墙、隔板包饰，特别是大型公共建筑的外墙装饰 建筑工程4工艺原理即骨架及面层的施工首先将主龙骨通过连接件焊接于埋件上，骨架施工中使用轻钢结 构框架，采用焊接，有效的将装饰层与主体结构连接，结构轻巧、稳定；然后安装副龙骨;再将木质衬板安装于骨架适当位置，衬板由不锈钢螺丝固定于龙骨上；最后面板安装于轻钢 骨架上，涂层镀铝锌板面板由不锈钢螺丝固定于龙骨上；最后打胶封闭安装结构见图图4.0.1-1安装结构示意图图4.0.1-2安装结构节点示意图4.0. 1现场复尺，绘制板块加工图根据立面分块标号进行复尺，绘制涂层镀铝锌板加工图4.0.2板块加工由于板材到场时，已由厂方做好了表面喷涂，呈钢带卷材形式。
所以现场只需要按尺寸需要对板材进行裁剪、保护膜铺贴、折边、滚弯，等加工即可加工机具见图4.0.2-1，见图4.0.2-2,见图 4.0.2-3：图4.0.2-1可移动式剪板机图4.0.2-2可移动式折边机图4.0.2-3小型板材卷弯机4.0.3现场安装涂层镀铝锌板应按板块排版图就位，胶缝部位组装好，并检查相邻两块板角是否错开， 试装检查其水平度、垂直度，然后用不锈钢螺丝装配，试固定在主副龙骨上，调整横竖缝间 隙，复合要求在固定5施工工艺流程及操作要点5.1施工工艺流程主体结构测量复核一连接件锚固安装一主龙骨安装一副龙骨安装一防雷施工一焊接位置 防腐处理一衬板安装一涂层镀铝锌板安装一细部收口处理一打胶收口一清理验收5.2操作要点5.2.1施工准备1图纸会审2材料采购及施工机具准备3材料检测4结构复测：详细核查施工图纸和现场实测尺寸，以确保设计加工的完善5脚手架搭设：根据龙骨设计图纸规定的高度和宽度，搭设施工门式脚手架做好包柱拉 结，脚手架距墙面500mm，以方便施工见图5.2.1-1：图 5.2.1-15.2.2测量放线1高度复测：由于土建施工允许误差较大，涂层镀铝锌板工程要求精度高，所以不能完全 依靠土建水平基准线，必须由基准轴线和水准点重新测量，并校正复核。
2根据复测结果，实测数据超过允许误差范围，提出整修措施，经设计及甲方、监理同意 后进行实施3定位、分格的放线包括误差的控制、调整5.2.3骨架安装骨架的安装按照自下而上的顺序安装1连接件安装放线：按设计图纸要求及现场实际情况进行放线，确定锚固点的中心点并复核无误，用 标记笔标出各锚固点位钻孔：按照设计及设计说明要求的孔径、深度进行钻孔，钻孔应与主体混凝土结构面垂 直锚孔应避开受力主筋，对于废孔应用高强水泥填实清孔：必须用气筒彻底吹尽孔内的碎渣和灰尘，并保持孔内干燥现场实验：安装一定数量，随机抽取锚栓进行现场拉拔实验，检验其实际承载力连接件安装：连接件与主体的使用锚固件进行定位、焊接连接件先点焊，然后进行尺寸核验，待标高、水平、尺寸准确后焊接牢固;2主龙骨安装：主龙骨（立挺）为角钢也可为钢方管主龙骨通过高强度不锈钢螺栓与连 接件连接，并调整垂直位置，准确后予以固定3副龙骨安装：副龙骨（横承）为角钢，圆弧角位置为扁钢副龙骨先点焊于主龙骨预定 位置上，同一层副龙骨的安装应由下向上进行，当安装完一层高度时，应进行检查、调整、 校正、固定，使其符合质量要求，即可进行最终满焊固定4各加工面须去毛刺、飞边，截料端头不应有加工变形，毛刺不应大于0.2mm。
龙骨安装见图 5.2.3-1：图5.2.3-1龙骨安装4骨架安装后复核检查，以保证骨架的质量要求骨架的安装精度应满足表5.2.3-2要求表5.2.3-2框架竖向龙骨和横向龙骨的尺寸允许偏差 单位：mm构 件材料允许偏差检测方法主要竖向构件长度钢型材±1.0钢卷尺钢型材±2.0钢卷尺主要横向构件长度钢型材±0.5钢卷尺钢型材±1.0钢卷尺端头斜度—-15'量角器5竖框安装的准确和质量，影响整个涂层镀铝锌板的安装质量，因此，竖框的安装是整个 安装施工的关键工序之一涂层镀铝锌板的平面轴线与建筑物外平面轴线距离的允许偏差应控制在2mm以内5.2.4涂层镀铝锌板的加工、安装涂层镀铝锌板室内一般采用1.2-2mm厚热镀铝锌钢带，对其涂层面进行检测，涂层厚度应不小于25um；氟碳涂层应无起泡、裂纹、剥落等现象加工之前必须做好面层保护，现场采用不干胶贴膜，先对需裁剪作业的板材，进行贴膜 保护，以避免板材在加工时损伤涂层而影响质量贴膜不干胶的粘度应为中度为宜，避免不 干胶贴膜在撕取时残留在板面为保证精确加工，裁板、折边的设备使用，必须由持有岗位证书的技术工操作所有需 加工板材，均有技术员及工长等现场管理人员，对现场进行反复核对测量，完成对各板块进 行精确加工图绘制。
并对设备操作工进行详细的技术交底本项目施工按照设计要求，胶缝的预留为15mm在面板裁剪完毕后，需进行折边处理折现需要正反两道边，首先是折好胶缝面的阳角边；其次，由于不同于铝板，需要安装铝合 金挂耳而涂层镀铝锌板需要反折边，形成自然安装边（见图5.2.4-1）在板块安装前，还需在安装边与龙骨边粘贴柔性胶条图 5.2.4-1面层板块在搬运过程中，应竖直搬运，不得水平搬运，避免板块的挠曲变形涂层镀铝 锌板安装应按排版图上板号试装，检查其水平度，垂直度，然后用不锈钢螺丝装配，试固定 在主副龙骨上，调整横竖缝间隙复核要求再全面固定，螺丝固定点位间距因不大于300mm涂 层镀铝锌板的安装精度控制，左右、上下偏差正负1mm面层板块组件的折边角度允许偏差不 大于20板块安装见图5.2.4-2、图5.2.4-,3：图5.2.4-2包饰结构柱效果 图5.2.4-3包饰结构梁效果5.2.6填塞泡沫条及打胶1选择规格合适的泡沫条填塞到拟注胶之缝中，保持泡沫条与板块侧面有足够的摩擦力， 填塞后泡沫条凹入表面距板材表面约4mm选用干净不脱毛的洗洁布和清洁剂，将拟注胶缝在 注胶前半小时内清洁干净将保护胶纸粘贴在胶缝两边，刮胶后即将胶纸撕掉，注意板面清 洁不要沾染余胶。
胶缝在清洁后半小时内应尽快注胶，超过时间后应重新清洁刮胶应沿同 一方面将胶缝刮平（或凹面），同时应注意密封胶的固化时间注胶时要均匀饱满不得有空 隙，注好的胶面要进行修整，保证胶缝表面光滑、平整，撕去保护胶带2对各板块组装后进行检测，质量要求见表5.2.6-1：表5.2.6-1涂层镀铝锌板板块组件装配尺寸允许偏差 单位：mm项 目尺寸范围允许偏差检测方法长度尺寸W2 000±2.0钢直尺或钢卷尺>2 000±2.5钢直尺或钢卷尺对边尺寸W2 000W2.5钢直尺或钢卷尺>2 000W3.0钢直尺或钢卷尺对角线尺寸W2 000W2.5钢直尺或钢卷尺>2 000W3.0钢直尺或钢卷尺折弯高度W1.0钢直尺或钢卷尺5.2.7竣工验收1该装饰工程安装完毕后应进行工程验收验收时要去掉保护膜，并将表面擦洗干净2工程验收时要求资料完整、准确完成效果见图5.2.7-1：图5.2.7-1整体完成效果6材料与设备6.1材料涂层镀铝锌板、扁铁、角钢（所有材料均需满足现行相关规范要求）6.2设备经纬仪、水准仪、钢卷尺、电焊机、手动注胶枪、螺丝刀、扳手、水平尺、角尺、2m靠尺、游标卡尺、深度尺7质量控制7.1质量控制标准《工程测量规范》GB50026-2007《建筑工程施工质量验收统一标准》GB50300-2013《建筑装饰装修工程质量验收规范》(GB50210-2001)《建筑幕墙》GB/T 21086-2007《玻璃幕墙工程技术规范》JGJ102-2003《金属与石材幕墙工程技术规范》JGJ133-2001《连续热镀铝锌合金钢板及钢带》Q-BQB 425-2004《金属与石材幕墙工程技术规范》JGJ-1337.2质量保证措施7.2.1材料质量控制1装饰所用主辅材料必须符合设计和规范要求。
2材料入场须有出厂合格证、检验报告，要求复检的材料及时送检到场材料检验合格后 经建设单位及监理工程师确认后，方可投入使用不合格材料不得进场3为保证装饰施工质量，所有的材料加工均符合质量要求，必须严格按照工程质量检验标 准进行验收7.2.2质量管理制度1坚持以技术进步来保证施工质量的原则，编制有针对性的施工组织设计由项目工程师 自上而下，向施工人员层层交底，使施工人员人人心中有数2实行自检、互检、交叉检制度，做好文字记录，隐蔽工程由项目技术负责人组织工长 质量检查员、班组长检查，并作出较详细的文字记录3不合格的焊接、安装和防腐涂装必须进行返工7.2.3重点难点控制1施工时的定位放样及尺寸控制是保证装饰施工质量的重点首先采用电脑模拟放样，定 出基准面点坐标，以此为基准展开现场放样工作以层、面为单位放样，先放层标高和轴线， 校核无误后再细分具体分格线2工程中造型层次分明，室内装饰细节多样工程收口收边复杂收口收边施工处理也是有 关质量的一个关键，采取如下措施：1) 认真研究图纸中的转角、收口、收边、结构做法，对有关人员进行细致交底重点对 施工班组的灌输2） 全面跟踪管理：从放样开始，对转角、收口、收边、线条的施工实施全过程的跟踪监 控。
3） 严格检查，保证每一个工序施工质量以工序质量，保证局部质量，以局部质量保证 整体质量4） 加强协调，合理安排：做好交叉工种施工的合理安排，对施工的先后顺序考虑周全 多工种施工及时协调实行分工负责，明确责任切块管理，责任落实到人。
