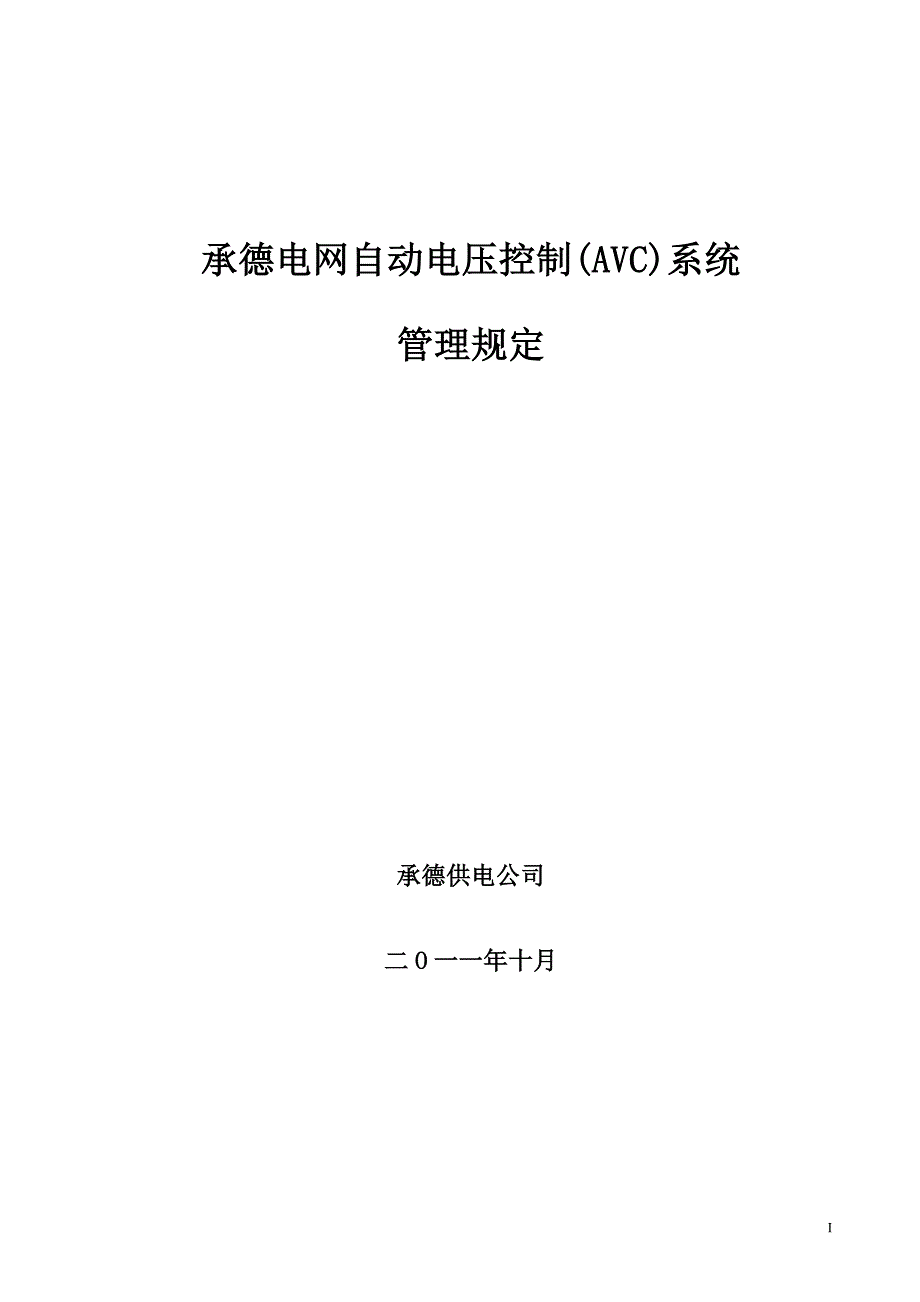

I承德电网自动电压控制承德电网自动电压控制(AVC)(AVC)系统系统管理规定管理规定承德供电公司承德供电公司二二 O O 一一年十月一一年十月II目目 录录前 言 ....................................................................11 总则 ......................................................................22 职责范围划分 ..............................................................23 厂站接入 AVC 系统闭环方式运行条件 ..........................................34 AVC 系统运行管理...........................................................35 异常和缺陷管理 ............................................................66 附则 ......................................................................63前前 言言“承德电网自动电压控制(AVC)系统”以下简称“AVC 系统”是通过调度自动化系统采集全网各节点运行电压、无功功率、有功功率等实时数据，以电网电能损耗最小为目标，以各节点电压合格为约束条件，进行综合优化处理后，形成有载变压器分接开关调节和无功补偿设备投切控制指令，然后利用调度自动化系统的“四遥”功能，实现电网无功电压优化自动控制。
该系统可实现无功补偿设备合理投切、无功潮流分层就地平衡，进一步提高电网电压运行水平，减少值班人员的劳动强度，避免人为操作误差该系统与华北网调 AVC 系统接口，以地区各 220kV 站功率因数为约束条件，实现网调、地调无功电压自动协调控制，全面改善和提高电网电压质量为安全正确地使用“AVC 系统” ，保障电网电压无功优化水平特制定本规程批准： 马力审核: 白雪松、刘健、邢劲、周翠霞、田丰、张晓清、刘婷、高宇航编制：贺晓红、王轶、孙文宇4承德电网自动电压控制承德电网自动电压控制(AVC)(AVC)系统管理规定系统管理规定1 1 总总 则则1.1 自动电压控制系统(以下简称 AVC 系统)是保证电网安全经济运行的重要措施,为提高承德电网 AVC 系统运行质量，确保电网无功、电压控制在合理水平，参照国家标准、行业标准，并结合国家电网公司、华北电网公司有关电压质量技术监督管理制度，特制定承德电网自动电压控制(AVC)系统管理规定1.2 接入承德电网 AVC 系统的变电站应严格执行本规定 接入 AVC 系统的各变电站需根据情况修订相应的运行操作规程1.3 本规程适用于承德供电公司所属接入AVC系统的110kV及以上电压等级变电站。
2 2 职责范围划分职责范围划分2.1 生产技术部负责监督 AVC 系统运行和管理工作负责无功电压设备（主变分接头、电容器）专业技术支持，负责提供电容器及其开关设备、主变分接头设备的运行和技术参数2.2 调度中心为 AVC 系统的管理部门主要负责系统的建设、日常管理和维护，负责 AVC 系统控制策略的制定和实施，负责分析评价 AVC 系统的运行情况2.2.1 调度中心运行方式专业负责制定 AVC 系统电压、无功控制策略，负责制定母线电压和功率因数控制限值，负责分析评价 AVC 系统的运行情况2.2.2 调度中心自动化专业负责 AVC 系统的维护，负责建立、修改系统模型及相关设备参数负责调度自动化系统（SCADA）的维护，确保遥控、遥调点号正确对应，确保数据采集的正确性和设备保护信息的快速上传2.3 变电运行部负责 AVC 系统的日常运行和监视52.3.1监控班人员负责 AVC 系统的日常运行和监视，监视 AVC 系统所发遥控、遥调命令是否正确，发现异常情况及时通知区调值班调度员，对 AVC 系统控制策略的制定和执行提出建议2.3.2操作队人员负责在主变、电容器和电抗器及其开关检修或停运前，及时通知监控班人员退出 AVC 系统相关功能；检修或停运的主变或电容器等在恢复送电后，操作队人员应及时通知监控班人员将相应的主变、电容器等在 AVC 系统中投入运行。
并加强主变、电容器和电抗器设备的巡视3 3 厂站投入厂站投入 AVCAVC 系统闭环方式运行的条件系统闭环方式运行的条件3.1 确认该设备在调度自动化系统中可以进行远程遥控遥调3.2 确认调度自动化系统中该设备所在站下行通道畅通3.3 确认 AVC 系统与调度自动化系统通讯正常3.4 设备的“远方/就地”切换把手切换至远方位置3.5 厂站在投入 AVC 闭环运行之前应对变压器分接头、无功补偿设备开关进行遥控试验，以验证 AVC 系统与 SCADA 系统连接的可靠性和稳定性，同时验证 AVC 系统中的变压器升档、降档，电容器、电抗器的遥控点号正确试验结果由试验人员签字存档3.6 AVC 系统控制试验纪录应当包括：厂站号、升遥调号、降遥调号、遥控号、设备名称、遥控日期、试验人员签名等3.7 厂站接入 AVC 系统投入闭环运行前，以开环的运行方式试运行至少48 小时,确认开环运行产生的控制策略正确无误后，由设备运行单位向区调值班员提出申请，得到批准后方可投入闭环运行4 4 AVCAVC 系统运行管理系统运行管理4.1 AVC 系统基本规定4.1.1 AVC 系统应 24 小时不间断运行，停运前必须得到区调调度员的同意。
4.1.2 监控班人员及相关管理人员应熟悉 AVC 系统的操作与管理规定，监视 AVC 系统所发遥控、遥调命令是否正确，发现异常情况及时汇报区调值班调度员，监视报警信息及闭锁信息记录每日 AVC 系统运行情况，运行记录应纳入交接班内容4.1.3 AVC 系统投入运行后，不得随意更改监控系统遥测遥信数据的序号，不能随意更改设备遥控遥调号，如需更改，则对 AVC 系统中的数据进行相应的6修改，并重新做遥控试验4.1.4 AVC 系统没有按正常程序退出运行前，不可关闭计算机4.1.5 为了确保 AVC 系统的正常运行，任何人员不得随意更改运行 AVC 系统的计算机的系统时间未经许可，任何人员不得随意修改软件中设定的计算和控制参数4.1.6 系统安装并调试成功后，不可修改运行计算机的任何硬件配置及软件设置，不可与外网直接连接也不得删除运行系统的计算机任何文档同时不可随意复制文件至运行系统的计算机上，以免病毒感染4.2 接入集控中心的变电站均应具备 AVC 控制条件，站内无功补偿设备及变压器分接头均应参加电网无功电压自动控制；新建变电站在投产时要同步具备 AVC 功能；不具备条件的已投产变电站，要逐步改造使其具备 AVC 控制条件。
4.3 正常情况下，具备 AVC 功能的变电站，应退出站端监控系统的 VQC 或其他自动电压控制功能应保证站内同一无功补偿设备只受一套自动电压控制系统的控制4.4 具备 AVC 功能的变电站，其监控系统远动工作站的远动信息，除向调度上传常规远动信息外，还要采集上传 AVC 功能需要的保护信号及有关闭锁信号4.5 具备 AVC 功能的变电站，监控中心保留遥控操作功能，变电站保留现场操作功能 4.6 设备以闭环运行方式运行时，操作由 AVC 系统自动执行，监控人员负责监视 AVC 系统的操作情况 ，系统正常运行时，不能进行人工干预4.7涉及 AVC 系统控制的设备（主变和电容器、电抗器及其开关）的检修或停运工作，在操作之前，操作队人员应首先通知监控班人员将相应的主变、电容器等在 AVC 系统中闭锁，操作队人员接到监控班人员已闭锁 AVC 系统的通知后，方可进行相关操作检修或停运的主变或电容器等在恢复送电后，操作队人员应及时通知监控班人员将相应的主变、电容器等在 AVC 系统中解锁4.8 在主变、电容器开关保护动作跳闸后，监控班人员应立即在 AVC 系统中将相关主变和电容器闭锁，汇报区调调度员。
设备故障消除，验收合格后，由监控班人员对该主变、电容器进行解锁操作，恢复正常功能74.9 当设备连续三次遥控操作失败后，系统会自动将此设备事故闭锁，并同时有告警这时候监控班人员在保证设备没有故障、集控站计算机监控系统正常的情况下，可以在本系统中将该设备解锁否则将此设备人工闭锁4.10 有载调压变压器分接头滑档、设备开关在非AVC系统发令的情况下发生变位、设备连续操作失败等情况出现时，系统会自动把故障设备设为事故闭锁，监控班运行人员必须在查明原因或故障设备处理结束后才能将该设备设为解锁状态4.11 分接开关出现滑档、急停的情况时，AVC系统自动闭锁故障设备，监控班人员应及时向区调汇报监控班人员需根据有关规定对并列运行变压器的变比差做紧急调整措施4.12 变电站在倒主变操作前，监控班人员需要先将变电站设为“开环”，操作结束后再恢复4.13 对于并列运行的变压器，AVC系统拓扑为一个控制单元，不可将一台主变设为“开环”或“闭锁”，另外一台设为“闭环”4.14 对于 AVC 控制的变压器，若需要由分列运行转并列运行，需要在并列运行前，由监控值班人员将 AVC 主变控制状态设为“闭锁” ，等到人工确认两主变档位相同，投入并列运行后，再将主变控制状态解锁。
4.15 对有载变与无载变（或有载调压变故障时）并列运行时，由监控班人员负责闭锁并列运行主变有载分接头 4.16 AVC系统基于集控站计算机监控系统运行，自动化在集控站计算机监控系统上或SCADA系统进行工作时，凡可能涉及AVC系统正常运行的，如变更厂站号、对象代码，增加主变、电容器，启停集控站计算机监控系统服务器等，应提前通知监控班人员，分析是否影响AVC系统的安全稳定运行，在确认无影响的情况下，需征得监控班人员同意后方可执行原定工作，否则，需提前做好各项准备工作，闭锁相应设备工作结束后，必须及时将AVC系统中的相应参数进行修改，并及时解锁4.17 暂时未接入AVC系统的变电站或变电站已接入AVC系统但未闭环运行的设备，监视、调整无功电压的程序仍按原规定执行 4.18 其他注意事项4.18.1 为保证AVC系统的正常运行，自动化专业人员应及时对SCADA遥测遥信坏数据进行处理，以保证网络拓扑和远动数据的准确性84.18.2 当系统接线、设备参数、SCADA系统中遥测遥信数据的序号等有关数据改变时，自动化专业人员在更新SCADA系统的同时，应同步更新AVC系统相应参数4.18.3 当SCADA 系统升级或者更换时，应及时通知AVC 系统研制厂家，以保证接口程序的更新。
对于AVC 系统所控制的设备必须全部重做遥控试验，试验结果由试验人员签字存档4.18.4 在SCADA 系统中的设备遥控遥调点更改之前应当先将AVC系统中相应的设备改为“闭锁”，若有必要可将整个变电站置为“开环”；在AVC 系统中将遥控遥调号更改后必须做遥控试验；试验确认后方可将设备改为“闭环”4.18.5 接入AVC系统的设备，如变压器、电容器、电容器开关设备更换后，需具备厂站投入AVC系统闭环方式运行的条件后，方可加入AVC系统运行5 5 异常和缺陷管理异常和缺陷管理5.1 当发现 AVC 系统工作异常或电压越限仍未进行自动控制时，监控班人员应立即汇报区调调度员，分析原因，确属 AVC 系统异常时，应立即将 AVC 系统中相应变电站或设备退出自动运行（“闭环”改为“开环”或“可控”改为“人工闭锁” ） ，相关变电站恢复人工控制模式异常消除后及时恢复相应变电站的 AVC 原控制功能5.2 因通道等原因或系统出现异常导致 AVC 系统。
