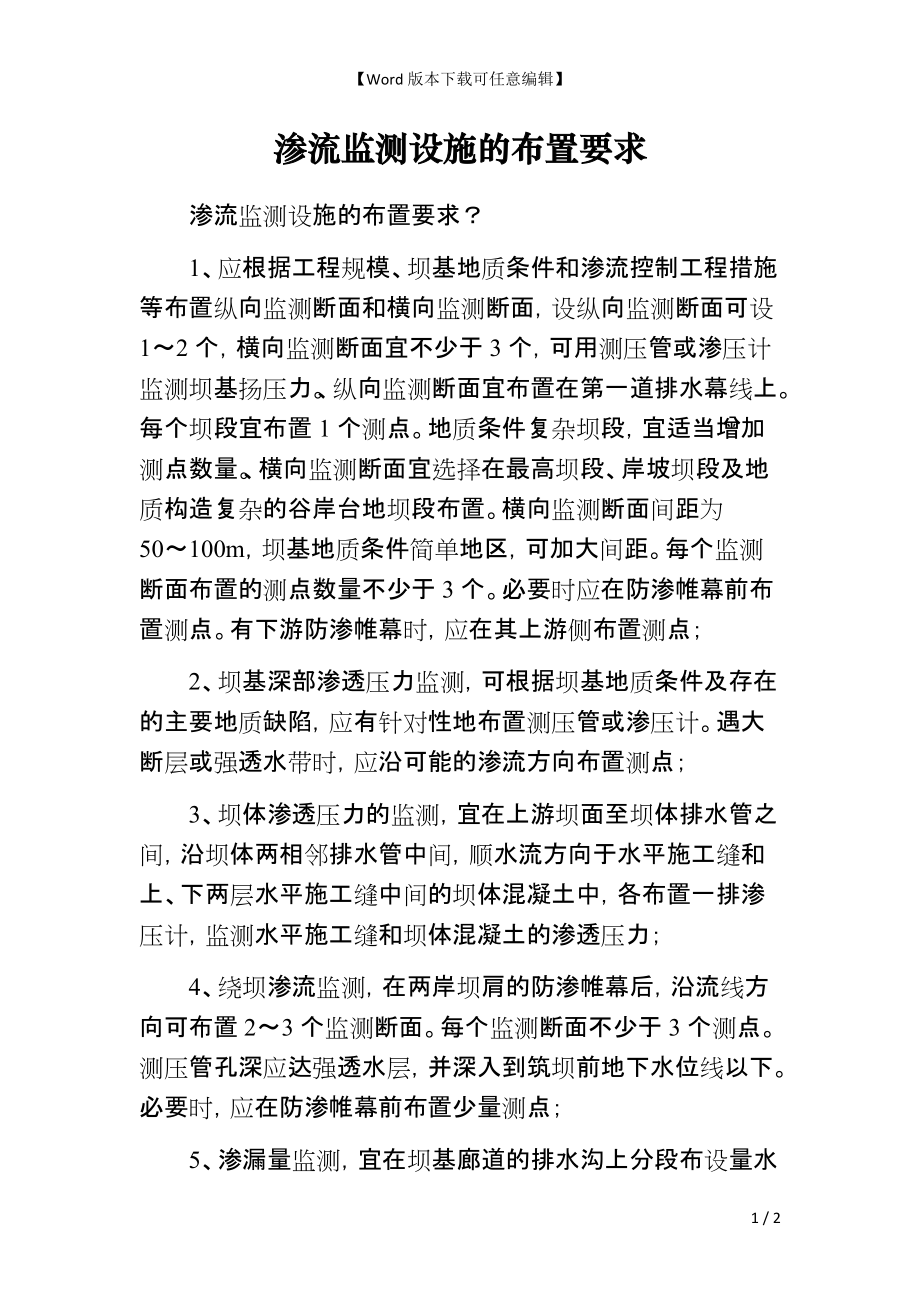

Word版本下载可任意编辑】 渗流监测设施的布置要求 渗流监测设施的布置要求？ 1、应根据工程规模、坝基地质条件和渗流控制工程措施等布置纵向监测断面和横向监测断面，设纵向监测断面可设1～2个，横向监测断面宜不少于3个，可用测压管或渗压计监测坝基扬压力纵向监测断面宜布置在第一道排水幕线上每个坝段宜布置1个测点地质条件复杂坝段，宜适当增加测点数量横向监测断面宜选择在最高坝段、岸坡坝段及地质构造复杂的谷岸台地坝段布置横向监测断面间距为50～100m，坝基地质条件简单地区，可加大间距每个监测断面布置的测点数量不少于3个必要时应在防渗帷幕前布置测点有下游防渗帷幕时，应在其上游侧布置测点； 2、坝基深部渗透压力监测，可根据坝基地质条件及存在的主要地质缺陷，应有针对性地布置测压管或渗压计遇大断层或强透水带时，应沿可能的渗流方向布置测点； 3、坝体渗透压力的监测，宜在上游坝面至坝体排水管之间，沿坝体两相邻排水管中间，顺水流方向于水平施工缝和上、下两层水平施工缝中间的坝体混凝土中，各布置一排渗压计，监测水平施工缝和坝体混凝土的渗透压力； 4、绕坝渗流监测，在两岸坝肩的防渗帷幕后，沿流线方向可布置2～3个监测断面。
每个监测断面不少于3个测点测压管孔深应达强透水层，并深入到筑坝前地下水位线以下必要时，应在防渗帷幕前布置少量测点； 5、渗漏量监测，宜在坝基廊道的排水沟上分段布设量水堰，分别监测坝基、坝体及河床和两岸的渗漏水量坝体混凝土缺陷、冷缝和裂缝的漏水量较大时，应设法集中后用容积法量测漏水量较大的排水孔，宜采用容积法单孔量测； 6、水质分析，应选择有代表性的排水孔或绕坝渗流监测孔，定期取水样开展水质分析，并与库水水质开展比较，若发现有析出物或有侵蚀性的水流出时，应取样开展全分析 2 / 2。
