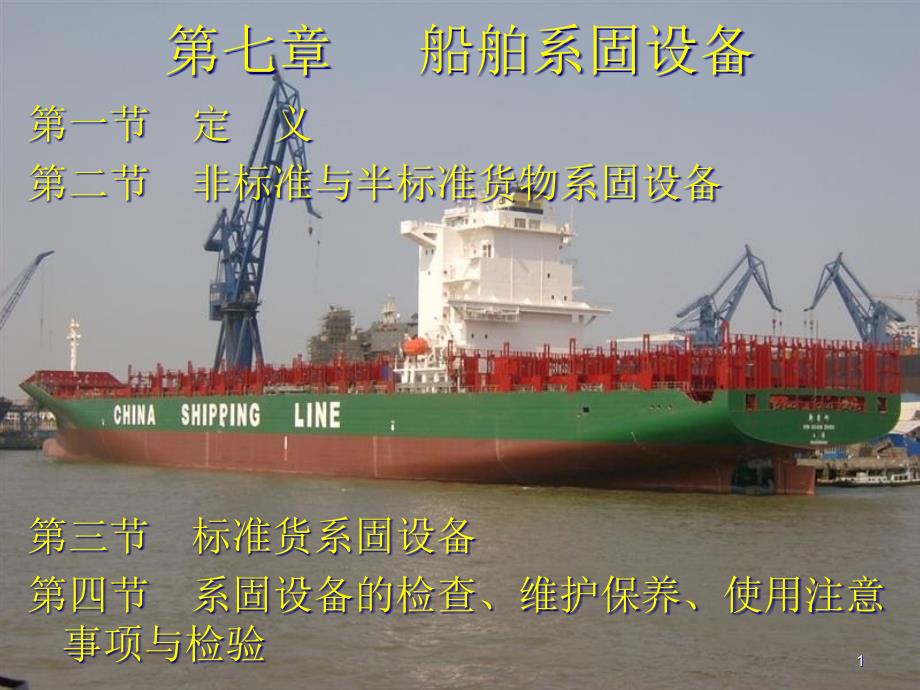

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第七章 船舶系固设备,*,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第七章 船舶系固设备,*,第七章 船舶系固设备,第一节 定 义,第二节 非标准与半标准货物系固设备,,,,,,第三节 标准货系固设备,第四节 系固设备的检查、维护保养、使用注意事项与检验,,1,第七章 船舶系固设备第一节 定 义 1,,第一节 定 义,一、货物单元,(cargo units),系指车辆,(,如公路车辆、滚装拖车,),、铁路车辆、集装箱、板材、托盘、便携式容器、可拆集装箱构件、包装单元、成组货，其他货物运输单元如船运箱盒，件杂货如线材卷，重货如火车头和变压器不是永久固定在船上的船舶自带装载设备或其他部件，也被视作货物单元,二、,标准货,(standardized cargo),系指已,根据货物单元的特定形式在船上设置了经批准的系固系统的货物,(,如集装箱,),三、,半标准货,(semi-standardized cargo),系指在船上设置的系固系统,仅适应货物单元的有限变化,，如车辆,(,包括车辆，滚装拖车,),及铁路车辆等。
四、,非标准货,(non-standardized cargo),系指,需要专门积载和系固安排的货物,，如普通件杂货等2,第一节 定 义2,,五、货物系固设备,(cargo securing devices),系指所有,用于系固,(secure),和支持,(support),货物单元的设备,，,有固,,定式和便携式两种,六、最大系固负荷,(maximum securing load,，,MSL),系,指船上系固设备的许用负荷,当能提供等同或较高的强度时，安,,全工作负荷,(safe working load,，,SWL),可代替,MSL,七、固定式系固设备,(fixed securing device),系,指焊接在船体结构内部,(,主要指货舱,),及外部甲板、舱盖与支柱上,,的货物系固点及其支撑结构,八、便携式系固设备,(portable securing device),系,指用于货物单元系固和支撑的移动式设备,3,五、货物系固设备(cargo securing device,,第二节 非标准与半标准货物系固设备,一、非标准货物系固设备,非标准,货物,系固,设备,用于,固定,干货船、,多用途船、,滚装船、,装载货物,单元的,散装货船、,客船、,近海供应船、,电缆铺设和,管道铺设,专用船等,在装载集装箱,(,无专用系固设备,),、,钢卷、,重件货、,普通件杂货及,木材,(,货舱内,),等时,所用的设备,4,第二节 非标准与半标准货物系固设备非标准干货船、在装载集装,,1.,固定式系固设备,直接焊接在,舱壁,、,舷侧强肋骨,、,支柱及甲板上,，必要时也可直接焊接在,舱底及舱盖上,。
主要类型有：,1),眼板,(pad eye,，,eye plate),：,为一带眼的钢板,2),眼环,(ring plate),：,由一固定眼环和一活动眼环组成3),地令,(lashing ring),：,为一固定焊接眼环眼板,眼环,↓,地令,5,1.固定式系固设备眼板眼环地令5,,2.,便携式系固设备,1),系固链条,(lashing chain),及紧链器,(tension lever),；,2),钢丝绳,(lashing wire rope),；,3),系固钢带,(lashing steel band),；,4),卸扣,(shackle),；,5),花篮螺丝,(turnbuckle),；,6),紧索夹,(clamp),系固链条及紧链器,↓,6,2.便携式系固设备系固链条及紧链器6,,3.,便携式系固设备的配套使用,钢丝绳必须与紧索夹、花篮螺丝配套,，,或,与紧索夹、花篮螺丝及卸扣配套,；,系固链条与紧链器配套,7,3.便携式系固设备的配套使用7,,二、半标准货物系固设备,半标准货物系固设备：,用于固定,滚装船在装载车辆,(,包括公路车辆、滚装拖车,),及铁路车辆时,所用的设备1.,固定式系固设备,1),系固槽座,(lashing pot),；,2),可折地令,(lashing eye),。
8,二、半标准货物系固设备8,,2.,便携式系固设备,1),系固链条及紧链器,；,2),绑扎带,(lashing band),：,系固车辆及滚装拖车专用设备；,3),象脚,(elephant feet),：,插入槽座并通过其与其它便携式系固设备相连；,4),拖车支架,(trailer trestle),：,作拖车支架并固定拖车；,5),拖车千斤顶,(trailer support jack),；,9,2.便携式系固设备9,,6),轮楔,(wheel chock),：,固定车轮用，以增大磨擦力；,7),系固钢丝,(lashing wire),；,8),快速释放紧索器,(quick release lashing),：,用于收紧并可快速释放系固钢丝9),花篮螺丝,(turnbuckle),：,用于收紧系固钢丝或系固链条10,6)轮楔(wheel chock)：固定车轮用，以增大磨擦力,,3.,便携式系固设备的配套使用方法与系固,系固链条、紧链器及象脚配套使用，并利用紧链器收紧系固链条；,系固钢丝、花篮螺丝与象脚配套使用；,系固链条、花篮螺丝与象脚配套使用；,系固钢丝与快速释放紧索器及象脚配套使用，并利用快速释放紧索器收紧系固钢丝。
11,3.便携式系固设备的配套使用方法与系固11,,典型半标准货的系固方法示例：,汽车系固,拖车系固,12,典型半标准货的系固方法示例：汽车系固拖车系固12,,第三节 标准货系固设备,标准货系固设备：,用于,固定专用集装箱船,及,多用途船,(,适用时,),在装载集装箱时所用的设备为经批准的专用设备,一、固定式系,固设备,1.,底座,(foundation),直接焊接在,舱底,、,,甲板,、,支柱及舱盖,,上,，相互之间的,间,,距按集装箱四角角,,件孔的尺寸设计,，,并通过安放在其上,的,扭锁、底座扭锁,,或定位锥来对集装,,箱进行定位和固定,甲板底座布置图,13,第三节 标准货系固设备甲板底座布置图13,,底座的种类主要,有以下几种,：,1),突出式底座,(foundation),：主要,用于舱盖、支柱及甲板上，用于安放并固定扭锁,有单式、横向双式及纵向双式三种形式,2),突出式滑移底座,(sliding foundation),：,焊接位置同突出式底座，有单滑移式、横向双连单滑移式、纵向双滑移式三种形式,滑移式底座允许适当调整底座间的间距,14,底座的种类主要有以下几种：14,,3),埋入式底座,(imbed foundation),：,主要用于舱底，也有用于舱盖上的，结构表面略高于前述结构表面,。
有单式、横向双式、纵向双式及四连式四种4),燕尾底座,(dovetail foundation),：,又称燕尾槽,，,主要用于舱盖及甲板支柱上，并专用于固定底座扭锁,，,有单式与横向双式两种5),板式底座,(doubling plate foundation),：,主要用于舱底，并与堆锥配套使用,15,3)埋入式底座(imbed foundation)：主要用于,,6),插座,(socket),：,一般用于舱内，并与底座堆锥配套使用,2.,固定锥,(welding cone),：,通过一覆板直接焊接在舱底前后端导轨底脚处,，,用于固定舱内最底层集装箱,(,固定锥插入集装箱的角件孔内,),16,6)插座(socket)：一般用于舱内，并与底座堆锥配套使用,,3.,可折地铃,(lashing eye ,D-ring),：,又称,D,形环,，,主要用于舱盖、甲板、集装箱支柱及绑扎桥上，多用途船也将其用于舱底,主要作用是作为一个系固点与花篮螺丝、绑扎杆等组成一系固系统固定集装箱4.,眼板,(lashing plate),：,使用位置与作用同地铃,，,但一般不用于舱内,有单眼、双眼、三眼及四眼等几种。
17,3.可折地铃(lashing eye ,D-ring)：又称,,5.,箱格导轨系统,(cellguide system),：,设置于舱内，也有在甲板上无舱口的位置处设置该,,系统的,组成：,由钢板和型,,钢构成，组成部分,,主要有导轨、横撑,,材、导箱构件等,导轨从内底延伸至,导箱构件的下缘作用：,控制集装箱,,的歪斜、倾覆与滑,,移,其中,导箱构件,又是引导集装箱进,入导轨系统的重要,构件，一般安装在,导轨的顶部18,5.箱格导轨系统(cellguide system)：设置于,,专用集装箱船箱格导轨系统应满足：,1),不应与船体构件形成整体结构，且应不受船体主应力的影响,；,2),能将因船舶运动时产生的集装箱负荷,传递到船体结构,，并,能承受由集装箱装卸时产生的负荷及阻止集装箱移动,；,3),集装箱与导轨之间的,横向间隙,,之和,≯,25mm,，,纵向间隙之,,和,≯,40mm,；,6.,横向支撑底座,位置：,一般设置于多用途船舱内,,两舷舷侧,作用：,与横向支撑装置组成一支,,撑系统，以控制舱内上层集装箱,,因船舶运动可能产生的横向歪斜,、,,倾覆、移动,19,专用集装箱船箱格导轨系统应满足：19,,7.,集装箱绑扎桥,(lashing bridge),：,设置于大型集装箱专用船甲板,，其上,设有眼板、,D,形环或可左右转动的眼板,，,用于系固高层集装箱,。
20,7.集装箱绑扎桥(lashing bridge)：设置于大型,,二、便携式系固设备,1.,扭锁,(twistlock),主要,用于甲板上上下层集装箱之间的连结锁紧或底层集装箱与突出式底座之间的连结锁紧，以防集装箱的倾覆及滑移,种类：,有左旋锁和右旋锁两种左旋锁操作特点与使用方法：,当操作,手柄位于图中虚线位置时，扭锁处于非锁紧状态,，当将操作手柄从右向左旋转至极限位置时，扭锁达锁紧状态使用时,，,应首先将操作手柄置于非锁紧状态并将其置放到下层集装箱顶部的角件孔或突出式底座内，待上层集装箱堆放妥后，转动操作手柄，即可将箱与箱或箱与底座连结起来,卸箱时应首先用扭锁操作杆将操作手柄转至扭锁非锁紧位置方可卸箱,21,二、便携式系固设备21,,2.,半自动扭锁,(semi automatic twistlock),作用：,同扭锁特点：,具有,无需装卸工人爬到集装箱上将其安装和取下的过程,，,能最大限度地减少工人上高作业的危险,，从而保证安全应用：,广泛应用，一些国家港口当局强制使用,(,如美国,),使用方法：,装箱时：,在码头上当桥吊将集,装箱吊起至人手臂举起的高度,时，从下向上将其插入集装箱,角件孔内，待吊上船并对准突,出式底座或另一集装箱角件孔,时放下，该,锁的自动装置即起,,作用,并转动锁锥将箱与底座或,箱与箱连接锁紧。
卸箱时：,应首先用操作杆将锁,,销拉出,，从而打开扭锁与突出式底座或另一集装箱顶部角件孔的连接，,吊起集装箱至码头,，用,人工将其卸下,22,2.半自动扭锁(semi automatic twistlo,,3.,底座扭锁,(bottom twistlock),底座扭锁仅与燕尾底座配套使用,其,作用与操作使用方法同扭锁4.,堆锥,(stacking cone),按堆锥使用位置及功能的不同，,主要有以下同种,：,1),中间堆锥,(inter bridge stacking cone),中间堆锥上下锥头固定，垂向方向无锁紧功能,，,仅用于舱内箱与箱之间的连接,有单头与双头堆锥两种,23,3.底座扭锁(bottom twistlock)23,,2),底座堆锥,(bottom stacking cone),底座堆锥之一又称可移动锥板,(removable cone plate),，其,结构特点,是,上为锥头下为插杆，仅与插座配套使用,有单头、横向双头、纵向双头及四连四种,另一种底座堆锥为单头，但上下均为锥头,，,这种堆锥与板式底座配套使用单头底座堆锥,→,可移动锥板,↓ ↓,24,2)底座堆锥(bottom stacking cone)单头,,3),自动定位锥,(automatic fixing cone),作用：,用于固定甲板上,40,英尺箱位处在装,20,英尺集装箱时处于中间的箱脚，并与半自动扭锁配合使用,，即,40,英尺箱位的前后两端用半自动扭锁，中间,(20,英尺处,),用自动定位锥，这样,不仅可起到半自动扭锁的作用，同时也克服了,40,英尺中间狭窄空间处无法操作的缺陷。
应用：,已得到较广泛的应用，美国等少,数发达国家强制要求使用方法：,使用方法与半自动扭锁相似,，,,不同点是它不存在在卸箱时必须先由人,,工将锁销拉出这一过程，而是靠锁紧装,,置自动将定位锥转换成非锁紧状态,即,首先将,20,英尺集装箱一端的半自动扭锁,由人工将锁销拉出，使之转为非锁紧状,态，桥吊缓慢起吊，此时,自动定位锥将,会在桥吊的拉力作用下，锁紧装置动作,并解锁，从而完成卸箱工作25,3)自动定位锥(automatic fixing cone),,4),调整堆锥,(levelling stacking cone),，,又称高度补偿锥,作用：,用于在装载某些非标准高度的集装箱时调整其高度至标准状态5.,桥锁,(bridge fitting),作用：,用于对相邻两列最上层的集装箱进行横向连接，以分散主绑扎设备的负荷使用方法：,将桥锁的两个锁钩,(,头,),分别插入相邻两集装箱的角件孔中，再旋转调节螺母，即可把集装箱连接拉紧26,4)调整堆锥(levelling stacking cone,,6.,花篮螺丝,(,松紧螺旋扣,),与绑扎,杆,(,绑扎棒,),(turnbuckle & lashing bar),作用：,用于组合后系固集装箱。
27,6.花篮螺丝(松紧螺旋扣)与绑扎27,,使用方法：,首先将绑扎杆的一头插入集装箱的角件孔中，另一头与花篮螺丝相连，再通过花篮螺丝与地铃或眼板相连，最后调整花篮螺丝，使整个系固系统紧固加长钩：,用于因绑扎杆长,度或有特殊系固要求时，,,加长绑扎杆↑,加长钩,28,使用方法：首先将绑扎杆的一头插入集装箱的角件孔中，另一头与花,,7.,横向撑柱,(lateral support element),作用：,用于舱内无箱格导轨或多用途船舱内装载集装箱时，,对舱内紧靠两舷舷侧的最上层集装箱进行支撑，以防集装箱歪斜、倾覆或横移使用方法：,将横向撑柱的,一端插入其专用底座，另一端插入紧邻的集装箱角件孔内，再利用调整装置使其拉紧受力,8.,辅助工具,(accessory appliances),种类,(,两类,),：,一类是,扭锁操作杆,；另一类是,花篮,,螺丝操作工具,扭锁操作杆作用：,控制扭锁的手柄或锁销，达到,解锁的目的；,花篮螺丝操作工具作用：,将花篮螺丝收紧或松开29,7.横向撑柱(lateral support element,,第四节 系固设备的检查、维护保养和,使用注意事项,一、系固设备的检查与维护保养,在船长负责下进行,，检查和维修保养至少应,包括,：,1.,对所有零部件的日常外观检查和保养,1),所有,固定式系固设备在使用完以后，应立即进行受损检查,。
重新使用前，对已损坏或怀疑受损部件应进行修复并进行适当的强度测试,2),所有,便携式系固设备在使用完以后及再次使用前应由专门人员负责损坏检查,种类不同的设备、已检查和尚未检查过的设备、常用和备用的设备,均应分类整齐地存放,每隔三个月,应对所有,可移动系固设备进行一次详细检查和加油活络,3),在,经历了恶劣天气、海况以后和特别加固用途以前应更加严格,30,第四节 系固设备的检查、维护保养和30,,2.,按要求,接受各项检查和测试,3.,备品数量足够,(,一般规定为总数的,10%,),4.,具体的检查和维修保养要求如下：,1),各种底座、系固眼板、地铃、固定锥、槽座及箱格导轨 系统；,2),花蓝螺丝与绑扎杆；,3),扭锁、桥锁、堆锥,(,包括自动定位锥,),及横向撑柱；,4),系固钢丝、系固链条、快速释放紧索器及紧链器；,5),卸扣和紧索夹5.,系固设备的检查和维修保养记录簿：,船上,应有系固设备检查和维修保养的记录，以证明船舶,,对系固设备进行检查和维修保养所采取的行动,6.,船舶,《,系固设备记录簿,》,应,由大副记录和保管,31,2.按要求接受各项检查和测试31,,二、系固设备的使用注意事项,1.,所有系固设备必须具有由主管机关签发的证书,。
对正在使用但又,无相应主管机关签发证书的现有系固设备，使用前务必确认其系固的可靠性，如无法确认，则应弃之不用2.,配套使用系固设备时，必须注重考虑各自最大系固负荷,(MSL),的协调性，且应,以系固系统中最小的,MSL,作为整个系固系统的,MSL,32,二、系固设备的使用注意事项32,,3.,非标准货系固设备,MSL,的确认方法见下表：,,,,,,,,,,,4.,补充或更新普通扭锁时，应,注意新上扭锁与现有扭锁的转锁方向，必须保持一致,，,否则将会给装箱后的系固带来极大麻烦,33,3.非标准货系固设备MSL的确认方法见下表：33,。
