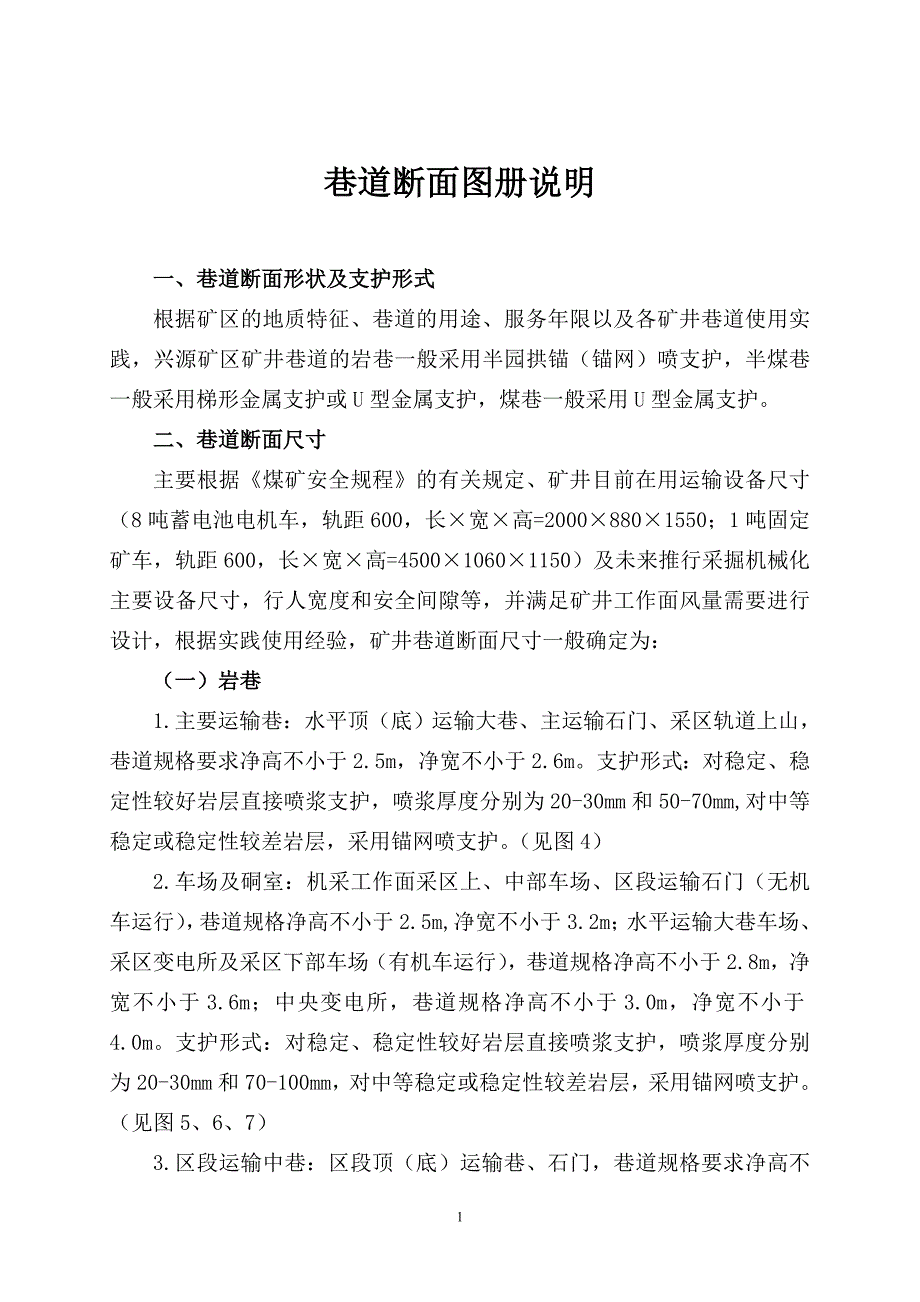

1巷道断面图册说明巷道断面图册说明一、巷道断面形状及支护形式一、巷道断面形状及支护形式根据矿区的地质特征、巷道的用途、服务年限以及各矿井巷道使用实践，兴源矿区矿井巷道的岩巷一般采用半园拱锚（锚网）喷支护，半煤巷一般采用梯形金属支护或 U 型金属支护，煤巷一般采用 U 型金属支护二、巷道断面尺寸二、巷道断面尺寸主要根据《煤矿安全规程》的有关规定、矿井目前在用运输设备尺寸（8 吨蓄电池电机车，轨距 600，长×宽×高=2000×880×1550；1 吨固定矿车，轨距 600，长×宽×高=4500×1060×1150）及未来推行采掘机械化主要设备尺寸，行人宽度和安全间隙等，并满足矿井工作面风量需要进行设计，根据实践使用经验，矿井巷道断面尺寸一般确定为：（一）岩巷（一）岩巷1.主要运输巷：水平顶（底）运输大巷、主运输石门、采区轨道上山，巷道规格要求净高不小于 2.5m，净宽不小于 2.6m支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为 20-30mm 和 50-70mm,对中等稳定或稳定性较差岩层，采用锚网喷支护 （见图 4）2.车场及硐室：机采工作面采区上、中部车场、区段运输石门（无机车运行） ，巷道规格净高不小于 2.5m,净宽不小于 3.2m；水平运输大巷车场、采区变电所及采区下部车场（有机车运行） ，巷道规格净高不小于2.8m，净宽不小于 3.6m；中央变电所，巷道规格净高不小于 3.0m，净宽不小于 4.0m。
支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为 20-30mm 和 70-100mm，对中等稳定或稳定性较差岩层，采用锚网喷支护 （见图 5、6、7）3.区段运输中巷：区段顶（底）运输巷、石门，巷道规格要求净高不2小于 2.4m，净宽不小于 2.4m；支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为 20-30mm 和 50-70mm,对中等稳定或稳定性较差岩层，采用锚网喷支护 （见图 3）4.采区岩石上山：为采区溜煤、通风、行人服务巷道规格要求净高不小于 2.2m，净宽不小于 2.2m支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为 20-30mm 和 50-70mm,对中等稳定或稳定性较差岩层，采用锚网喷支护 （见图 2）5.采区其它巷道：为一个采煤工作面服务的溜煤上山、探煤上山、回风巷、小硐室，巷道规格要求净高不小于 1.8m，净宽不小于 2.0m支护形式：对稳定、稳定性较好岩层直接喷浆支护（喷浆厚度分别为 20-30mm和 50-70mm）或扯中榴支护,对中等稳定或稳定性较差岩层，采用锚网喷支护或架棚支护 （见图 1、13、17）（二）半煤巷（（二）半煤巷（在 2、3、5 煤层所布置的巷道）1.薄煤层沿煤运输巷：巷道规格净高不小于 2.0m，上宽 1.8m，下宽2.4m；支护形式采用工字钢棚支护。
（见图 14）2.薄煤层沿煤回风巷：巷道规格净高 1.8m，上宽 1.6m，下宽 2.2m，支护形式采用工字钢棚支护 （见图 13）3.薄煤层运输巷、回风巷：运输巷规格净高 2.2m，净宽 2.2m，回风巷规格净高 2.0m，净宽 2.0m，支护形式推广使用锚网支护及锚杆 W 钢带联合支护 （见图 15、16、19、20）（三）煤巷（三）煤巷（在 6 煤层所布置的巷道或全煤巷）1.沿煤运输巷：巷道规格净高 2.3m，净宽 2.4m；支护形式采用 U 型钢支架 （见图 10）2.沿煤回风巷：巷道规格净高 2.1，净宽 2.2m；支护形式采用 U 型钢棚支护 （见图 9）3.沿煤溜子道、联络巷等：巷道规格净高 2.0，净宽 2.0m；支护形式3采用 U 型钢棚支护 （见图 8）4.沿煤机轨合一运输巷：巷道规格（见图 12）5.沿煤机采运输巷、回风巷：巷道规格净高 2.5m，净宽 2.6m，支护形式采用 U 型钢棚支护 （见图 11）三、道床参数与轨道敷设三、道床参数与轨道敷设根据使用经验，主要运输大巷采用 22Kg 钢轨配 1.2m 的水泥枕木，轨枕下道渣厚度不少于 50mm,上部必须埋住轨枕高度的 1/2 至 2/3，道床宽度为轨枕长度加 200mm。
区段运输巷及沿煤运输巷采用 18Kg 钢轨配 1.2m的木枕木四、水沟及管线布置四、水沟及管线布置水沟一般布置在行人道一侧，其坡度与巷道坡度一致，断面形状为长方形或正方形，采用混泥土浇注管道一般布置在非行人道一侧，距巷道底 800mm，电缆布置在管道上方，与管道间距大于 300mm五、其它说明五、其它说明（一）对采区其它巷道，如溜煤上山、探煤上山、回风巷、小硐室等巷道，一般不设计水沟，在巷道断面及材料消耗计算时，应减去水沟部分二）巷道喷浆厚度应视工作面岩性情况在作业规程中具体规定，在计算巷道掘进断面及材料消耗时，应根据工作面实际喷浆厚度情况另行计算4图号：18001401802004301000100020002200200021001400600200×200设计支护参数表序号项 目设计要求允许误差（mm）1净宽20000～+2002净高20000～+1503喷浆厚度100≮设计值4基础深度水沟边 250，无水沟边 2000～+1005锚杆间排距800×800-100～+1006水沟规格200×2000～+50毛断面（m2）4.08+0.04＝4.12毛断面＝新掘巷道毛面积+水沟毛断面积 7净断面（m2）3.56+0.04＝3.6从渣面算起，含水沟断面说明：每米工程量材料消耗表材 料 消 耗 锚杆数量（根） 喷射材料（m3）网片（块）墙角材料（m3）70.5340.004 说明：墙角喷射材料消耗=水沟断面积×喷射厚度；每米巷道拱与墙喷射材料消耗=1.57×（掘进宽度-喷浆厚度） ×喷浆厚度+2×墙高×喷浆厚度主要用途：溜煤上山、探煤上山、回风巷、小硐室等巷道5图号：28002200 240014018020043011001100220023001400600700300×200设计支护参数表序号项 目设计要求允许误差（mm）1净宽22000～+2002净高22000～+1503喷浆厚度100≮设计值4基础深度水沟边 250，无水沟边 2000～+1005锚杆间排距800×800-100～+1006水沟规格300×2000～+50毛断面（m2）4.88+0.06＝4.94毛断面＝新掘巷道毛面积+水沟毛断面积 7净断面（m2）4.31+0.06＝4.37从渣面算起，含水沟断面说明：每米工程量材料消耗表材 料 消 耗 锚杆数量（根） 喷射材料（m3）网片（块）墙角材料（m3）80.584.150.006 说明：墙角喷射材料消耗=水沟断面积×喷射厚度；每米巷道拱与墙喷射材料消耗=1.57×（掘进宽度-喷浆厚度） ×喷浆厚度+2×墙高×喷浆厚度主要用途：采区溜煤、通风、行人上山 （作溜煤上山用时，可不铺设轨道） 6图号：38002400 2600200180 14043012001200250024001400800600300×300设计支护参数表序号项 目设计要求允许误差（mm）1净宽24000～+2002净高24000～+1503喷浆厚度100≮设计值4基础深度水沟边 250，无水沟边2000～+10 05锚杆间排距800×800-100～+1006水沟规格300×3000～+50毛断面 （m2）5.76+0.09＝5.85毛断面＝新掘巷道毛面积+ 水沟毛断面积7净断面 （m2）5.12+0.09＝5.21从渣面算起，含水沟断面说明：每米工程量材料消耗表材 料 消 耗 锚杆数量（根） 喷射材料（m3）网片（块）墙角材料（m3）90.634.760.0097说明：墙角喷射材料消耗=水沟断面积×喷射厚度；每米巷道拱与墙喷射材料消耗=1.57×（掘进宽度-喷 浆厚度）×喷浆厚度+2×墙高×喷浆厚度主要用途：区段运输巷、区段石门、采区总回风巷 图号：48001400260028001300500×500120026002500550160200200设计支护参数表 序号项 目设计要求允许误差（mm）1净宽26000～+2002净高25000～+1503喷浆厚度100≮设计值4基础深度水沟边 350，无水沟边 2000～+1005锚杆间排距800×800-100～+1006水沟规格500×5000～+50毛断面 （m2）6.42+0.25＝6.67毛断面＝新掘巷道毛面积+水沟面积7净断面 （m2）5.76+0.25＝6.01从渣面算起，含水沟断面说明：为行人方便，水沟必须铺设盖板，上、下山可不铺盖板每米工程量材料消耗表 材 料 消 耗 锚杆数量（根） 喷射材料（m3）网片（块）墙角材料（m3）890.6650.025 说明：墙角喷射材料消耗=水沟断面积×喷射厚度；每米巷道拱与墙喷射材料消耗=1.57×（掘进宽度-喷浆厚度） ×喷浆厚度+2×墙高×喷浆厚度主要用途：水平运输大巷、水平石门、采区轨道上山（水沟 250×250mm） 。
图号：58003200350016002000500600800600200300×30090025002650160200200500设计支护参数表 序号项 目设计要求允许误差（mm）1净宽32000～+2002净高25000～+1503喷浆厚度150≮设计值4基础深度水沟边 300，无水沟边 2000～+1005锚杆间排距800×800-100～+1006水沟规格300×3000～+50毛断面（m2）7.93+0.09＝8.02毛断面＝新掘巷道毛面积 +水沟面积 7净断面（m2）6.87+0.09＝6.96从渣面算起，含水沟断面说明：为了行人方便，水沟必须铺设盖板9每米工程量材料消耗表 材 料 消 耗 锚杆数量（根） 喷射材料（m3）网片（块）墙角材料（m3）91.325.360.013 说明：墙角喷射材料消耗=水沟断面积×喷射厚度；每米巷道拱与墙喷射材料消耗=1.57×（掘进宽度-喷浆厚度） ×喷浆厚度+2×墙高×喷浆厚度主要用途：机采工作面区段石门、区段运输巷、采区上、中部车场（无机车运行） 图号：620016080020036003900100018002800295020005504006001300600800500×500设计支护参数表 序号项 目设计要求允许误差 （mm）1净宽36000～+2002净高28000～+1503喷浆厚度150≮设计值4基础深度水沟边 350，无水沟边2000～+1005锚杆间排距800×800-100～+1006水沟规格500×5000～+507毛断面 （m2）9.83+0.25＝10.08毛断面＝新掘巷道毛面积+水沟面积10净断面 （m2）8.65+0.25＝8.9从渣面算起，含水沟断面说明：为行人方便，水沟必须铺设盖板 每米工程量材料消耗表 材 料 消 耗 锚杆数量（根） 喷射材料（m3）网片（块）墙角材料（m3）111.1860.037 说明：墙角喷射材料消耗=水沟断面积×喷射厚度；每米巷道拱与墙喷射材料消耗=1.57×（掘进宽度-喷浆厚度） ×喷浆厚度+2×墙高×喷浆厚度主要用途：水平运输车场、采区变电所、采区下部车场（有机车运行） 。
图号：71602008004000430020010002000300031502000550600400电器平台500×500设计支护参数表 序号项 目设计要求允许误差（mm）1净宽40000～+2002净高30000～+1503喷浆厚度150≮设计值4基础深度水沟边 500，无水沟边3500～+100115锚杆间排距800×800-100～+1006水沟规格500×5000～+50毛断面 （m2）11.51+0.25＝11.76毛断面＝新掘巷道毛面积+基础毛断面积+水沟 面积 7净断面 （m2）10.24+0.2。
