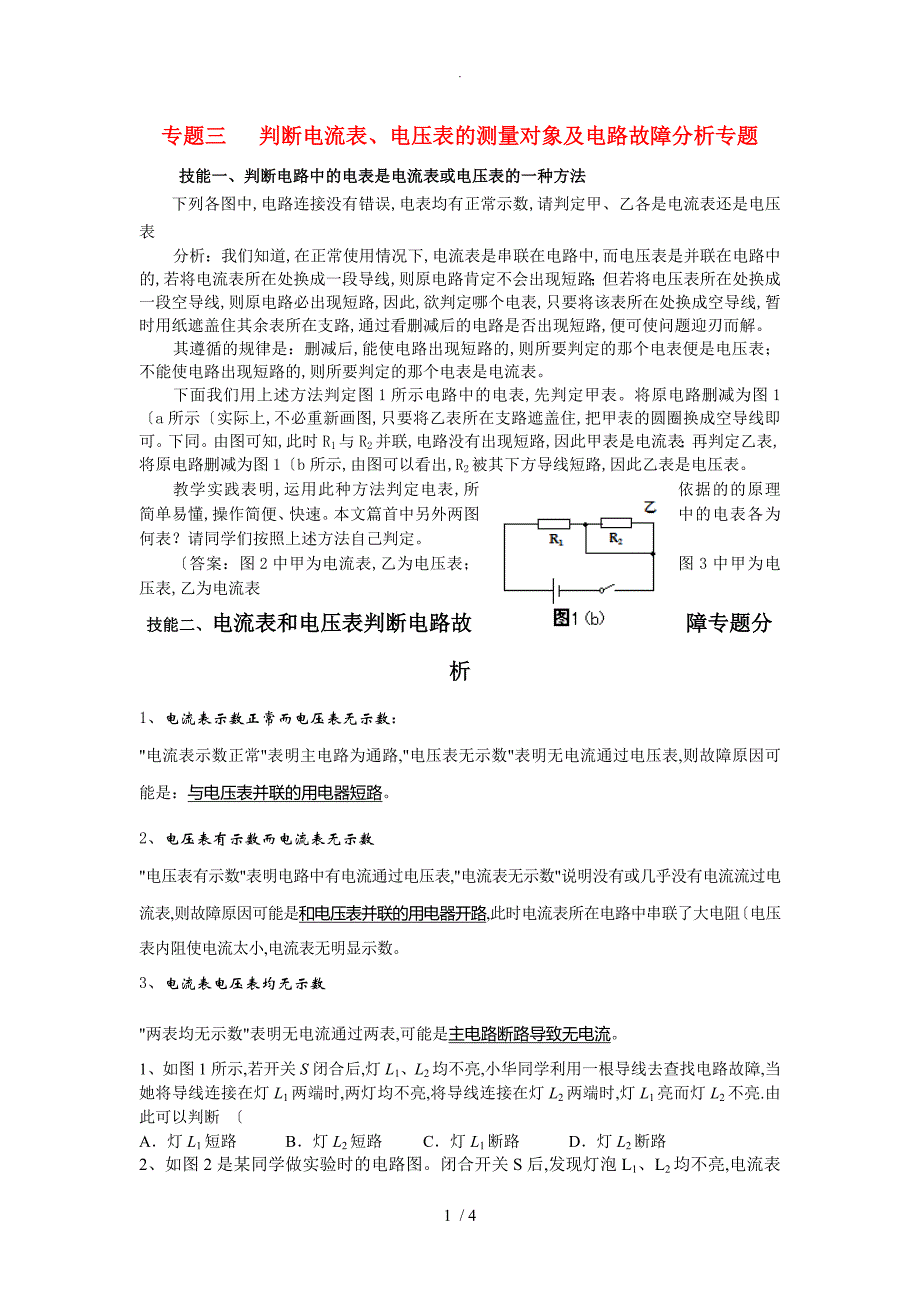

专题三 判断电流表、电压表的测量对象及电路故障分析专题技能一、判断电路中的电表是电流表或电压表的一种方法下列各图中,电路连接没有错误,电表均有正常示数,请判定甲、乙各是电流表还是电压表分析：我们知道,在正常使用情况下,电流表是串联在电路中,而电压表是并联在电路中的,若将电流表所在处换成一段导线,则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线,则原电路必出现短路,因此,欲判定哪个电表,只要将该表所在处换成空导线,暂时用纸遮盖住其余表所在支路,通过看删减后的电路是否出现短路,便可使问题迎刃而解其遵循的规律是：删减后,能使电路出现短路的,则所要判定的那个电表便是电压表；不能使电路出现短路的,则所要判定的那个电表是电流表下面我们用上述方法判定图1所示电路中的电表,先判定甲表将原电路删减为图1〔a所示〔实际上,不必重新画图,只要将乙表所在支路遮盖住,把甲表的圆圈换成空导线即可由图可知,此时R1与R2并联,电路没有出现短路,因此甲表是电流表；再判定乙表,将原电路删减为图1〔b所示,由图可以看出,R2被其下方导线短路,因此乙表是电压表教学实践表明,运用此种方法判定电表,所依据的的原理简单易懂,操作简便、快速。
本文篇首中另外两图中的电表各为何表？请同学们按照上述方法自己判定〔答案：图2中甲为电流表,乙为电压表；图3中甲为电压表,乙为电流表技能二、电流表和电压表判断电路故障专题分析1、电流表示数正常而电压表无示数："电流表示数正常"表明主电路为通路,"电压表无示数"表明无电流通过电压表,则故障原因可能是：与电压表并联的用电器短路2、电压表有示数而电流表无示数"电压表有示数"表明电路中有电流通过电压表,"电流表无示数"说明没有或几乎没有电流流过电流表,则故障原因可能是和电压表并联的用电器开路,此时电流表所在电路中串联了大电阻〔电压表内阻使电流太小,电流表无明显示数3、电流表电压表均无示数"两表均无示数"表明无电流通过两表,可能是主电路断路导致无电流1、如图1所示,若开关S闭合后,灯L1、L2均不亮,小华同学利用一根导线去查找电路故障,当她将导线连接在灯L1两端时,两灯均不亮,将导线连接在灯L2两端时,灯L1亮而灯L2不亮.由此可以判断 〔 A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路2、如图2是某同学做实验时的电路图。
闭合开关S后,发现灯泡L1、L2均不亮,电流表示数为零,电压表示数等于电源电压,则该电路中的故障是：〔A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路〔图1图 2图 33、如图3所示电路,两盏相同的电灯在闭合开关后都能发光．过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零．如果电路只有一处故障,则故障可能是〔 A．电灯L1断路 B．电灯L2断路 C．电灯L1短路 D．电灯L2短路LV2A1A2V1R技能三、判断电压表的测量对象时,通常可以用"移线法",即移动电压表的两个接线柱,观察它最终是并在哪个用电器两端,那么测的就是那个用电器两端的电压但移线的条件是：只有是导线或相当于导线〔如电流表、闭合的开关的才能够移动,而用电器、电压表、电源、电阻等就不能够移动3、判断右图中所示电路的连接方式以及电表所测量的对象〔1灯泡L与滑动变阻器R的连接方式是〔2电流表A1测通过的电流〔3电流表A2测通过的电流〔4电压表测量V1测两端的电压〔5电压表测量V2测两端的电压。
巩固练习1、如图1所示：现有两只灯泡它们既可以串联也可以并联,那么在串联时三个圆圈中该填入何种电表符号,在并联时,又该填入什么电表符号？〔1串联时,A是,B是,C是〔2并联时,A是,B是,C是2、如图2所示的电路中,把圆圈所代表的电表填入其电路符号L1L2ABC图1图2BL2L1ACD4、请你根据下图所示电路,分别对下列四种情况下两灯的连接方式,两灯的发光情况,电表的测量对象以及是否有短路现象作出说明1） 闭合开关S1和S2,断开S3,则L1、L2的连接方式是,发光情况是L1,L2,电流表测通过灯的电流,电压表测灯两端的电压2） 闭合开关S3,断开S1和S2,则L1、L2的连接方式是,发光情况是L1,L2,电流表测通过灯的电流,电压表测灯两端的电压3） 闭合开关S2和S3,断开S1,则L1是路,L2是路,发光情况是L1,L2,电流表测通过灯的电流,电压表测灯两端的电压AVL1L2S1S2S3（4） 闭合开关S1、S2和S3,则电路是,发光情况是L1,L2,电流表的示数是电压表的示数是5、判断下列各图中电压表所测量的对象〔1如图1,电灯L1、L2是联,电流表A测通过的电流电压表V测量两端的电压。
〔2如图2,电灯L1、L2是联,电流表A测通过的电流电压表V测量两端的电压〔3如图3,电灯L1、L2是联,电流表A测通过的电流电压表V1测量两端的电压,电压表V2测量两端的电压SL1L2VA图2L2VL1图1AV1V2L1L2图3〔4如图4,电灯L1、L2是联,电流表A测通过的电流电压表V测量两端的电压〔5如图5,电灯L1、L2是联,电流表A测通过的电流电压表V1测量两端的电压电压表V2测量两端的电压〔6如图6,电阻R1、R2是联,电流表A1测通过的电流,电流表A2测通过的电流电压表V1测量两端的电压,电压表V2测量两端的电压,电压表V测量两端的电压图4VAL3L2L1PV1V2A1A2VR1R2图6L1L2L3V1V2A图54、如图4所示电路,两盏相同的电灯在闭合开关后都能发光．过了一会儿,有一盏电灯突然不亮了,经检查发现电压表示数为零．电流表示数增大如果电路只有一处故障,则故障可能是〔 A．电灯L1断路 B．电灯L2断路 C．电灯L1短路 D．电灯L2短路5、小明在做电学实验时,按下图5连接一个电路,电源电压不变,闭合开关后,灯Ｌ1Ｌ2都发光,一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数都不变。
产生这一现象的原因是〔 A．灯Ｌ1短路 B．灯Ｌ2短路 C．灯Ｌ1断路 D．灯Ｌ2断路6、如图6所示的电路中,a、b、c、d为四个接线柱,闭合开关S后,灯L不亮,若用电压表接在b、d间,闭合开关S,电压表有明显示数；若将电流表接在b、c间,无论闭合还是断开开关S,电流表都有明显示数,且灯泡L发光,则故障一定是〔 A、灯泡断路 B、灯泡短路 C、电阻R短路 D、电阻R断路图4图5图6图77、如图7所示的电路中,电源电压保持不变闭合电键S后,电路正常工作过了一会儿,电流表的示数变大,且电压表与电流示数的比值不变,则下列判断中正确的是〔A.电阻R断路,灯L变暗B.电阻R短路,灯L变亮C.灯L断路,电压表的示数变小D.灯L短路,电压表的示数变大拓展提高1、如图1,电灯L1、L2是联,电流表A1测量通过的电流,电流表A2测通过的电流,电压表V测量两端的电压2、如图2,电灯L1、L2是联,电流表A测量通过的电流,电压表V1测量两端的电压电压表V2测量两端的电压图1VA2A1L1L2图2L2V2V1AL13、如图3,电灯L1、L2、L3是联,电流表A1测量通过的电流,电流表A2测通过的电流,电流表A3测通过的电流。
图88、如图8是小明同学用伏安法测定灯泡电阻的电路图,当他闭合开关S时,发现电流表的示数为零,而电压表的示数不为零,出现这种故障的原因可能是〔A．灯泡L短路B．开关S接触不良图9C．灯泡L断路D．变阻器R断路9．如图9所示,当开关S闭合时,发现电流表指针偏转,电压表指针不动该电路的故障可能是〔A．灯L1的接线短路B．灯L2的接线短路C．灯L1的灯丝断了D．灯L2的灯丝断了10、如图9-3所示,电路中两只灯泡L1和L2均正常发光,则下面说法中正确的是 〔 〕A．甲是电流表,乙是电压表B．甲是电压表,乙是电流表C．甲、乙都是电流表 D．甲、乙都是电压表图4L3SL1L2A2A1A3V1V2图3L1A1A2A3L2L34、如图4,电灯L2、L3是联,然后再与L1联电流表A1测量通过的电流,电流表A2测通过的电流,电流表A3测通过的电流电压表V1测量两端的电压,电压表V2测量两端的电压。
