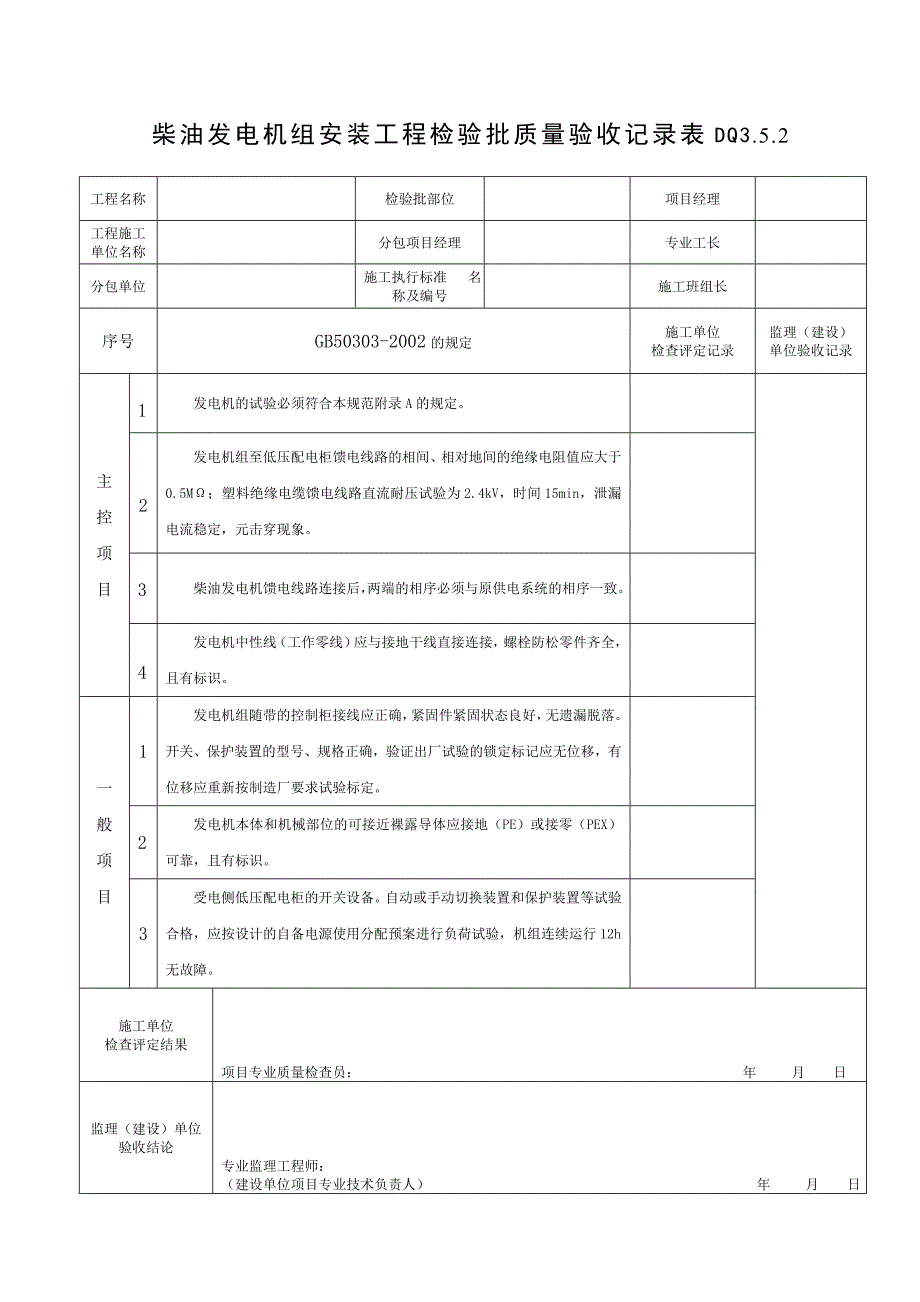

柴油发电机组安装工程检验批质量验收记录表DQ3.5.2工程名称检验批部位项目经理工程施工 单位名称分包项目经理专业工长分包单位施工执行标准 名称及编号施工班组长序号GB50303-2002的规定施工单位 检查评定记录监理（建设） 单位验收记录2 1发电机的试验必须符合本规范附录 A 的规定3 2发电机组至低压配电柜馈电线路的相间、相对地间的绝缘电阻值应大于 0.5MΩ；塑料绝缘电缆馈电线路直流耐压试验为 2.4kV，时间 15min，泄漏电流稳定，元击穿现象3 3柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致主控项目0 4发电机中性线（工作零线）应与接地干线直接连接，螺栓防松零件齐全，且有标识1发电机组随带的控制柜接线应正确，紧固件紧固状态良好，无遗漏脱落开关、保护装置的型号、规格正确，验证出厂试验的锁定标记应无位移，有位移应重新按制造厂要求试验标定2发电机本体和机械部位的可接近裸露导体应接地（PE）或接零（PEX）可靠，且有标识。
一般项目3受电侧低压配电柜的开关设备自动或手动切换装置和保护装置等试验合格，应按设计的自备电源使用分配预案进行负荷试验，机组连续运行12h 无故障施工单位 检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位 验收结论专业监理工程师： （建设单位项目专业技术负责人） 年 月 日说 明060602主控项目1、发电机的试验必须符合本规范附录 A 的规定2、发电机组至低压配电柜馈电线路的相间、相对地间的绝缘电阻值应大于 0.5MΩ；塑料绝缘电缆馈电线路直流耐压试验为 2.4kV，时间 15min，泄漏电流稳定，元击穿现象3、柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致4、发电机中性线（工作零线）应与接地干线直接连接，螺栓防松零件齐全，且有标识一般项目1、发电机组随带的控制柜接线应正确，紧固件紧固状态良好，无遗漏脱落。
开关、保护装置的型号、规格正确，验证出厂试验的锁定标记应无位移，有位移应重新按制造厂要求试验标定2、发电机本体和机械部位的可接近裸露导体应接地（PE）或接零（PEX）可靠，且有标识3、受电侧低压配电柜的开关设备自动或手动切换装置和保护装置等试验合格，应按设计的自备电源使用分配预案进行负荷试验，机组连续运行 12h 无故障检查数量：主控项目全数检查一般项目全数检查检验方法：见本规范第 28.0.7 条判 定：应检数量全部符合本规范规定判为合格。
