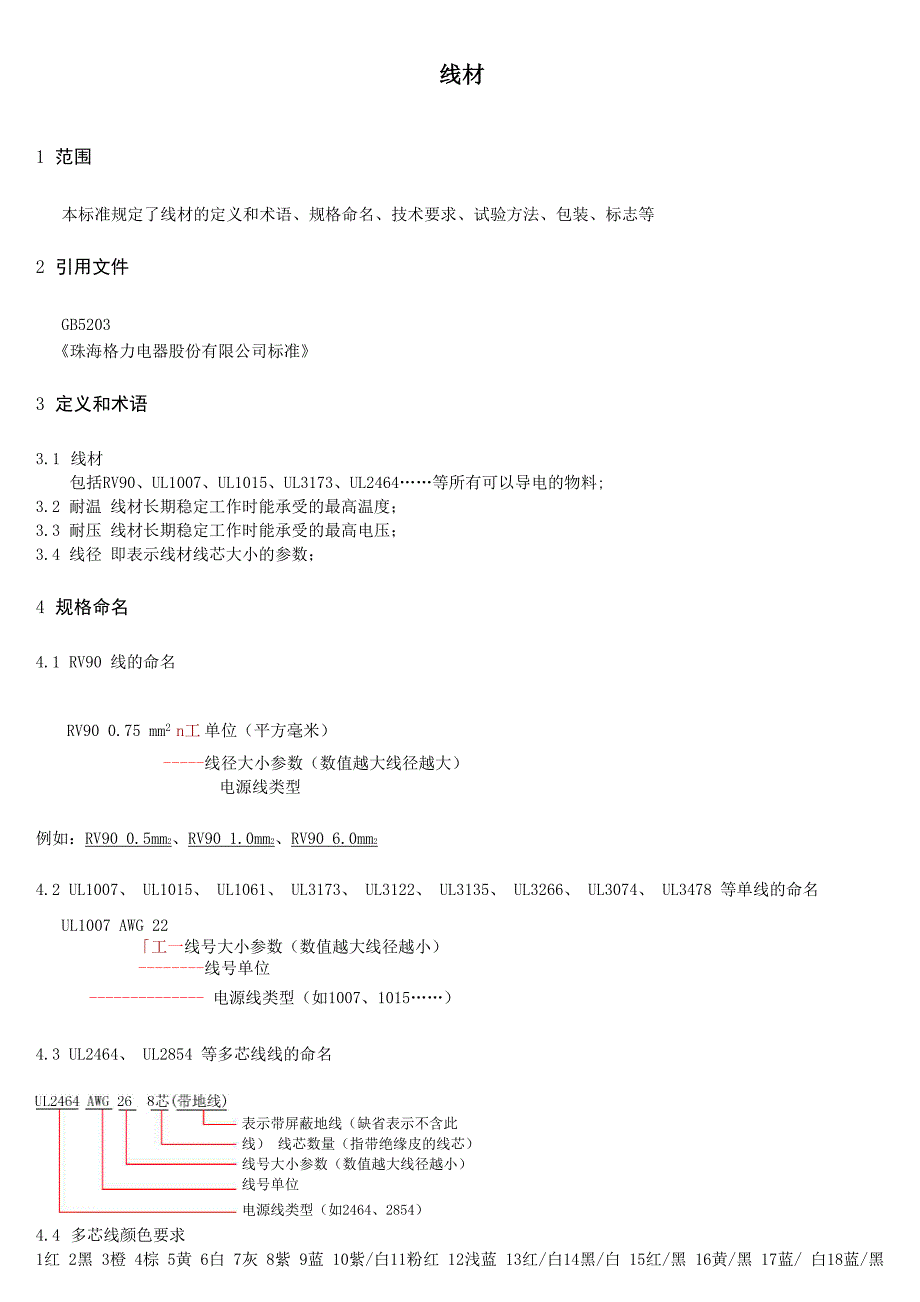

线材1 范围本标准规定了线材的定义和术语、规格命名、技术要求、试验方法、包装、标志等2 引用文件GB5203《珠海格力电器股份有限公司标准》3 定义和术语3.1 线材包括RV90、UL1007、UL1015、UL3173、UL2464……等所有可以导电的物料;3.2 耐温 线材长期稳定工作时能承受的最高温度；3.3 耐压 线材长期稳定工作时能承受的最高电压；3.4 线径 即表示线材线芯大小的参数；4 规格命名4.1 RV90 线的命名RV90 0.75 mm2 n工 单位（平方毫米） 线径大小参数（数值越大线径越大）电源线类型例如：RV90 0.5mm2、RV90 1.0mm2、RV90 6.0mm24.2 UL1007、 UL1015、 UL1061、 UL3173、 UL3122、 UL3135、 UL3266、 UL3074、 UL3478 等单线的命名UL1007 AWG 22「工一线号大小参数（数值越大线径越小） 线号单位 电源线类型（如1007、1015……）4.3 UL2464、 UL2854 等多芯线线的命名表示带屏蔽地线（缺省表示不含此线） 线芯数量（指带绝缘皮的线芯） 线号大小参数（数值越大线径越小） 线号单位电源线类型（如2464、2854）4.4 多芯线颜色要求1红 2黑 3橙 4棕 5黄 6白 7灰 8紫 9蓝 10紫/白11粉红 12浅蓝 13红/白14黑/白 15红/黑 16黄/黑 17蓝/ 白18蓝/黑 19紫/黑 20灰/黑；比如：2芯线的颜色为（1红 2黑），6芯线颜色为（1红 2黑 3橙 4棕 5黄 6白）；4.5特殊多芯线要求UL2464 AWG26 3芯带铝箔和UL2854 AWG26 3芯带铝箔线色比较特殊，均为（1红2黑3绿），UL2464 AWG26 4芯 带铝箔为（1红2黑3绿4白）和（1红2黑3橙4棕）两种，外径分别为4.0±0.1mm和4.2±0.2mm。
4.6印字颜色要求 建议黑色、蓝色线的印字为白色，其它颜色线的印字为黑色，但暂不做强制性要求4.7绝缘皮组合颜色要求 如果绝缘皮是组合颜色（例如紫/白、红/白、黄/绿等），则两种颜色比例不超过3:75.各种线材特性5.1 RV905.1.1认证3C 认证（4.0 和 6.0mm2 为 227 IEC 02,其余为 227 IEC 08）5. 1. 2产品构造和典型性能参数聚氯乙烯绝缘，0.5-2.5mm2耐温90C，耐压为300/500V； 4.0 2和 6.0mm2 耐温 70C，耐压为 450/750V导体绝缘耐压强度（ACV,5min）标称截面（mm2）构造(N0/mm)外径（mm）外径（mm）0.528/0.1516/0.200.932.1-2.520000.7524/0.201.132.2-2.720001.032/0.201.312.4-2.820001.530/0.2548/0.201.582.8-3.420002.041/0.251.853.2-3.820002.549/0.252.023.4-4.120004.081/0.2556/0.302.59394.825006.0119/0.257/12/0.303.174.4-5.32500铜丝直径公差为土 0.004mm，未标注外径公差为土 0.1mm5. 1. 3绝缘老化实验5.1.3.1老化条件：温度：135°C±2°C,试验时间：240h。
其中4.0mm2和6.0mm2为温度：80°C±2°C,试验时间：168h 5.1.3.2老化前后抗张强度和断裂伸长率老化前抗拉强度应215MPa,断裂伸长率应三150%；空气老化后抗拉强度变化率＜±25%,断裂伸长率变化率应＜±25%,抗拉强度应三15MPa,断裂伸长率应三150% 热冲击试验：烘箱温度：150°C±l°C，试验时间：lh试验后绝缘不开裂 试验方法应按GB/T 2951.11-2008中9. 1 和GB/T 2951.11-2008中8. 1.3.1 规定进行5.1.4 使用环境内部导线在正常使用时，导体最高温度为90C当使用环境可防止热塑流动和容许减少绝缘电阻的情况下，能连 续在90C使用的PVC混合物，在缩短总工作时间的前提下，其工作温度可提高至105°C5.1.5 有害物质含量均需符合 ROHS 标准5.2 UL10075.2.1 标准和认证UL 认证(UL758,UL1581 及 CSA C22.2 NO.210)5.2.2 产品构造和典型性能参数无铅聚氯乙烯绝缘，耐温80C，耐压为300V；导体绝缘耐压强度(ACV,1min)规格(AWG)构造(N0/mm)(单根最小值)外径(mm)外径(mm)307/0.102(0.096)0.311.152000287/0.127(0.120)0.381.202000267/0.160(0.152)0.481.3520002411/0.160(0.153)0.611.4520002217/0.160(0.155)0.761.7020002026/0.160(0.158)21/0.178(0.176)0.951.8020001841/0.160(0.159)34/0.178(0.174)1.212.0520001626/0.254(0.251)1.492.352000外径默认公差：外径V6.0mm，公差土0.10mm；外径6.0~7.9mm,公差±0.15 mm；外径8. 0~10.0 mm，公差±0.20 mm；5.2.3 绝缘老化实验5.2.3.1老化条件：温度：113C±1C，试验时间:168h。
5.2.3.2 老化前后抗张强度和断裂伸长率空气老化前抗拉强度应三10.3 MPa，断裂伸长率应三100%；空气老化后抗拉强度保留率应三70%,断裂伸长率保留率应三65%5.2.4 使用环境内部导线在正常使用时，导体最高温度为80Co5.2.5 有害物质含量均需符合 ROHS 标准5.3 UL10155.3.1 标准和认证UL 认证(UL758,UL1581 及 CSA C22.2 NO.210)5.3.2 产品构造和典型性能参数无铅聚氯乙烯绝缘，耐温105C，耐压为600V；导体绝缘耐压强度(ACV,1min)规格(AWG)构造(N0/mm)(单根最小值)外径(mm)外径(mm)267/0.160(0.152)0.482.1220002411/0.160(0.153)0.612.1920002217/0.160(0.155)0.762.4020002026/0.160(0.158)21/0.178(0.176)0.942.6020001841/0.160(0.159)34/0.178(0.174)1.162.8020001626/0.254(0.251)1.493.0820001441/0.254(0.252)1.873.4520001265/0.254(0.252)2.363.9520001066/0.320(0.316)105/0.254(0.251)3.005.0020008169/0.254(0.249)4.26.602000619/7/0.360(0.354)5.48.502000外径默认公差：外径V6.0mm，公差土0.10mm；外径6.0~7.9 mm，公差±0.15 mm；外径& 0~10.0mm,公差±0.20 mm；5.3.3 绝缘老化实验5.3.3.1老化条件：温度：136°C±1°C，试验时间：168h。
5.3.3.2 老化前后抗张强度和断裂伸长率空气老化前抗拉强度应三10.3 Mpa，断裂伸长率应三100%；空气老化后抗拉强度保留率应三70%,断裂伸长率保留率应三65%5.3.4 有害物质含量均需符合R0HS标准5.4 UL31735.4.1 标准和认证UL 认证(UL758,UL1581 及 CSA C22.2 N0.210,IEC60754-2)5.4.2 产品构造和典型性能参数交联耐燃聚乙烯绝缘，耐温125C，耐压为600V；导体绝缘耐压强度(ACV,1min)规格 (AWG)构造(N0/mm)(单根最小值)外径(mm)外径(mm)227/0.254(0.241)0.762.503000207/0.320(0.305)0.962.6030001816/0.254(0.254)1.162.7930001626/0.254(0.251)1.493.1230001441/0.254(0.252)1.873.5030001265/0.254(0.252)2.363.9430001066/0.320(0.316)3.004.623000外径默认公差：外径V6.0mm，公差土0.10mm；外径6.0~7.9mm,公差±0.15 mm；外径& 0~10.0mm,公差±0.20 mm； 5.4.3 绝缘老化实验5.4.3.1老化条件：温度：158°C±1°C，试验时间：168h。
5.4.3.2 老化前后抗张强度和断裂伸长率空气老化前抗拉强度应三13.79 Mpa，断裂伸长率应三300%；空气老化后抗拉强度保留率应三80%,断裂伸长率保留率应三80%5.4.4 有害物质含量均需符合R0HS标准1 术语和定义3.1 额定电压额定电压是电缆结构设计和电性能试验用的基准电压额定电压用U /U表示，单位为VoU为任一绝缘导体和“地”(电缆的金属护层或周围介质)之间的电压有效值OU 为多芯电缆或单芯电缆系统任何两相导体之间的电压有效值2 技术要求4.1非UL认证线4.1.1 标志电缆应具有制造厂名、产品型号和额定电压、认证标志等连续标志厂名标志可以是标志识别或者是制造厂名或 商标的重复标志标志可以用油墨印字或采用压印凸字在绝缘或护套上 一个完整标志的末端与下一个标志的始端之间的距离：——在电缆外护套上应不超过 550mm； 在下列电缆的绝缘或包带上应不超过275mm；a) 无护套电缆的绝缘；b) 有护套电缆的绝缘；c) 护套电缆里面的包带标志应字迹清楚，油墨印字标志应耐擦标志应符合GB/T 5023.1-2008第3章的要求4.0mm2及以上60227 IEC 02 (RV)线要求耐温90C，且同时符合60227 IEC 02 (RV)线认证要求，有3C认证标 志，导线上丝印为“227 IEC 02(RV)”。
4.1.2 导体4.1.2.1 导体结构导体应是退火铜线，导体中各单线可以是不镀锡或是镀锡。
