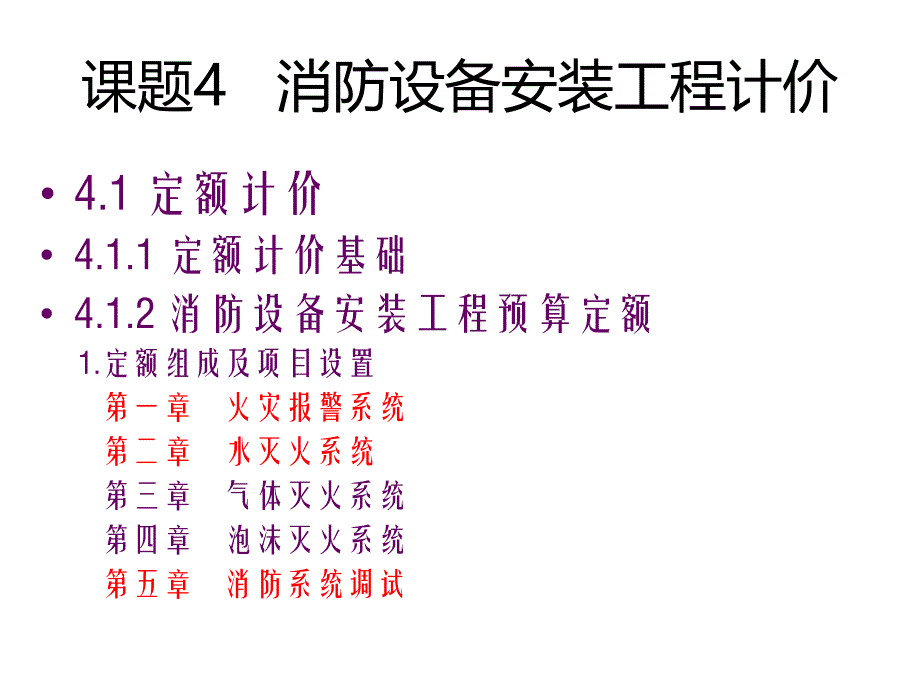

课题4 消防设备安装工程计价 • 4.1 定额计价 • 4.1.1 定额计价基础 • 4.1.2 消防设备安装工程预算定额 1.定额组成及项目设置 第一章 火灾报警系统 第二章 水灭火系统 第三章 气体灭火系统 第四章 泡沫灭火系统 第五章 消防系统调试 课题4 消防设备安装工程计价 2.其他相关规定 1° 电缆敷设、桥架安装、配管配线、电气支架制作安装、 接线盒、动力、应急照明控制设备、应急照明器具、电动机 检查接线、防雷接地装置等——第四册《电气设备安装工程 》定额 2 ° 套管制安、不锈钢管和管件、铜管及管件及泵间管道安 装、管道系统强度试验、严密性试验和冲洗——第八册《工 业管道工程》定额 3 ° 消火栓管道、室外消防管道安装及消防水箱制作安装— —第十册《给排水、采暖、燃气工程》定额 4 °各种泵等机械设备安装及二次灌浆——第一册《机械设 备安装工程》定额 5°各种仪表的安装——第六册《自动化控制仪表安装工程》 定额 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 6°带电讯号的阀门、水流指示器、压力开关、驱动装置及泄 漏报警开关的接线、校线——第六册定额“继电线路报警系 统4点以下子目”，定额乘以系数0.3。
定额 编号项目名称 计量 单位 数 量单位价值总价值 主材 安装 费 其中 人工 其中 机械 主材 安装 费 其中 人工 其中 机械 9-101 水流指示器 （法兰 连接）DN100个1418.528944.7211.34418.5212743.862.32 10-499 法兰信号闸阀 DN150个11044.5312148.5019.901044.5312148.5019.90 6-423 H 水流指示器、信号 阀接线、校线套2/13.510.771.14/2721.542.28 课题4 消防设备安装工程计价 • 4.1.3 工程量计算与定额套用 • 1.火灾自动报警系统 • 1°探测器安装 ①项目划分：按多线制、总线制及探测源分为点型和线 型探测器 感温探测器 感烟探测器 课题4 消防设备安装工程计价 ②工程量计算： 点型探测器——“只”； 红外光束 —— “对”； 线型探测器——“10m” ③定额处理： 1）点型探测器定额应区分有无吊顶9-8 9-9 2）未计价主材在“组价”时，应按成套产品计算（ 完全价格），即包含编码模块、探测器本身及底座等。
课题4 消防设备安装工程计价 • 2°按钮安装 ①项目划分：定额不分型号规格9-16 手动报警按钮 课题4 消防设备安装工程计价 消火栓启泵按钮 课题4 消防设备安装工程计价 ②工程量计算：区分不同类型、规格 “只” ③定额处理： 定额不分型号规格，但主材价格应按不同型号规格 组价例4.2】 课题4 消防设备安装工程计价 • 3°模块（接口）安装 ①项目划分：按控制模块（单/多）、短路隔离器及报 警接口划分 单输出：模块有一个地址，可以联动控制一个或几个设备同时动作 多输出：模块有多个地址，可以分别联动多个设备执行不同的动作其 实就是把多个控制模块做在一起了 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 ②工程量计算：区分不同类型、规格 “只” ③定额处理： 1）控制模块依据其给出的控制信号数量，分单输出 和多输出套用定额 2）报警模块不起控制作用，只起到监视和报警作用 （如水流指示器输入模块、压力开关），统一套用9-20 【例4.3】 课题4 消防设备安装工程计价 • 4°报警控制器安装 ①项目划分：按不同线制、不同安装方式及点数划分 功能： 1）用来接收火灾信号并启动火灾报警装置。
2）通过自动消防灭火控制装置启动自动灭火设 备和消防联动控制设备 3）自动的监视系统的正确运行和对特定故障给 出声、光报警 课题4 消防设备安装工程计价 ②工程量计算：区分不同类型、规格 “台” ③定额处理： 1）多线制“点”——报警控制器所带报警器件（探 测器、报警按钮等）的数量 2）总线制“点”——报警控制器所带地址编码报警 器件（探测器、报警按钮、模块等）的数量 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 •5°联动控制器安装 ①项目划分：按不同线制、不同安装方式及点数划分 ②工程量计算：区分不同类型、规格 “台” ③定额处理： 1）多线制“点”——联动控制器所带联动设备状态控制和 状态显示的数量 • 2）总线制“点”——联动控制器所带有控制模块（接 口）的数量 •（模块控制有：防排烟系统设备、消防电梯、防火门（防火卷 帘）关闭、警铃及声光报警器启动、消火栓、自动喷淋系统设 备启停等） 课题4 消防设备安装工程计价 • 6°报警联动一体机安装——属于智能型报警控制器，运用 广泛 ①项目划分：按不同安装方式及点数划分 课题4 消防设备安装工程计价 ②工程量计算：区分不同类型、规格 “台”。
③定额处理： 1）多线制“点”——报警联动一体机所带报警器件 和联动设备状态控制和状态显示的数量 2）总线制“点”——报警联动一体机所带有地址编 码的报警器件和控制模块（接口）的数量 课题4 消防设备安装工程计价 • 7°重复显示器、警报装置、远程控制器安装 ①项目划分：按不同线制、装置类别及控制路数划分 ②工程量计算：区分不同类型、规格 “台” ③定额处理： 重复显示器——防火分区内楼层显示器和防火区域显 示器的总称 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 • 8°火灾事故广播安装 ①项目划分：由功放、录音机、广播控制柜及扬声器等 组成 ②工程量计算：区分不同类型、规格 “台” ③定额处理： 1）属于消防报警联动一体机的功放、录音机、广播 控制柜，不得重复计算 2）扬声器按不同安装方式套用定额（吸顶、壁挂） 3）广播分配器——单独安装的消防广播用分配器（ 操作盘） 课题4 消防设备安装工程计价 • 9°消防通讯、备用电源安装 ①项目划分：交换机、通讯分机及插孔、报警备用 电源等组成 ②工程量计算：区分不同类型、规格 “台”。
③定额处理： 1）交换机按“门”数不同以“台”为计量单位 2）通讯分机、插孔是指消防专用分机和插 孔，不分安装方式，分别以“部”“个”为计量单位 3）报警备用电源综合考虑了规格、型号，以“台” 为计量单位 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 • 2.水灭火系统 • 1°管道安装 ①项目划分：同第十册定额 ②工程量计算：同第十册定额 ③定额处理： 1）只适用于自动喷水灭火系统的管道安装 2）消火栓系统管道执行第十册定额相应项目 3）弧形喷淋管道安装，其定额人工、机械×1.4 定额 编号项目名称 计量 单位 数 量 单位价值总价值 主材安装费 其中 人工 其中 机械 主材 安装 费 其中 人工 其中 机械 9-75 H 弧形喷淋镀锌钢管 （螺纹连接） DN4010m1/234.21126.1814.32/543308.0128.57 课题4 消防设备安装工程计价 • 2°系统组件安装 ①项目划分：由喷头、湿式报警装置、温感式水幕装置及 水流指示器等组成 ②工程量计算： 1）喷头区分有无吊顶，以“10个”为计量单位 2）湿式报警装置、温感式水幕装置按不同规格，以“ 组”为计量单位。
3）水流指示器按不同连接方法和管径，以“个”为计 量单位 课题4 消防设备安装工程计价 喷头安装应注意： （1）区分有无吊顶——地下室与楼层； （2）区分动作温度—— 主材组价不同； （3）区分有无装饰环——主材组价不同 【例4.4】 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 消防水炮安装执行湿式报警装置安装定额，人工×1.3 定额 编号项目名称 计 量 单 位 数 量 单位价值总价值 主材安装费 其中 人工 其中 机械 主材 安装 费 其中 人工 其中 机械 9-87 H 消防水炮安装 DN100组1/543308.0128.57/543308.0128.57 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 末端试水装置——安装在（系 统或分区）管网末端，检验 系统系统、报警或联动功能 的装置 定额已包括压力表和压力表 气门的主材和安装费用 课题4 消防设备安装工程计价 消火栓安装 （1）单个试火栓执行第十册阀门安装定额 （2）试火栓带箱安装执行室内消火栓安装定额 （3）室内消火栓组合卷盘安装，执行室内消火栓安装相 应定额×1.2。
定额 编号项目名称 计量 单位 数 量 单位价值总价值 主材安装费 其中 人工 其中 机械 主材安装费 其中 人工 其中 机械 9-112 H 室内消火栓（组合 卷盘）安装 DN65套1/58.5848.500.77/58.5848.500.77 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 课题4 消防设备安装工程计价 • 1°自动报警系统装置调试 ①项目划分：按不同安装方式及点数划分 ②工程量计算： 1） 按多线制与总线制报警器的点数以系统计算 •2°水灭火系统控制装置调试 ①项目划分：按不同安装方式及点数划分 ②工程量计算： 1）水灭火控制装置，自动喷洒系统按水流指示器数量以点（支路）计 算；消火栓系统按消火栓启泵按钮数量以点计算；消防水炮系统按水炮数量 以点计算 课题4 消防设备安装工程计价 •3°其他装置装置调试 ①项目划分：（按广播音响、通讯分机及插孔）、电梯、电动 防火门、防火卷帘门、（正压送风阀、排烟阀、防火阀） ②工程量计算： 1） 各个系统按各自系统个数计点数。
