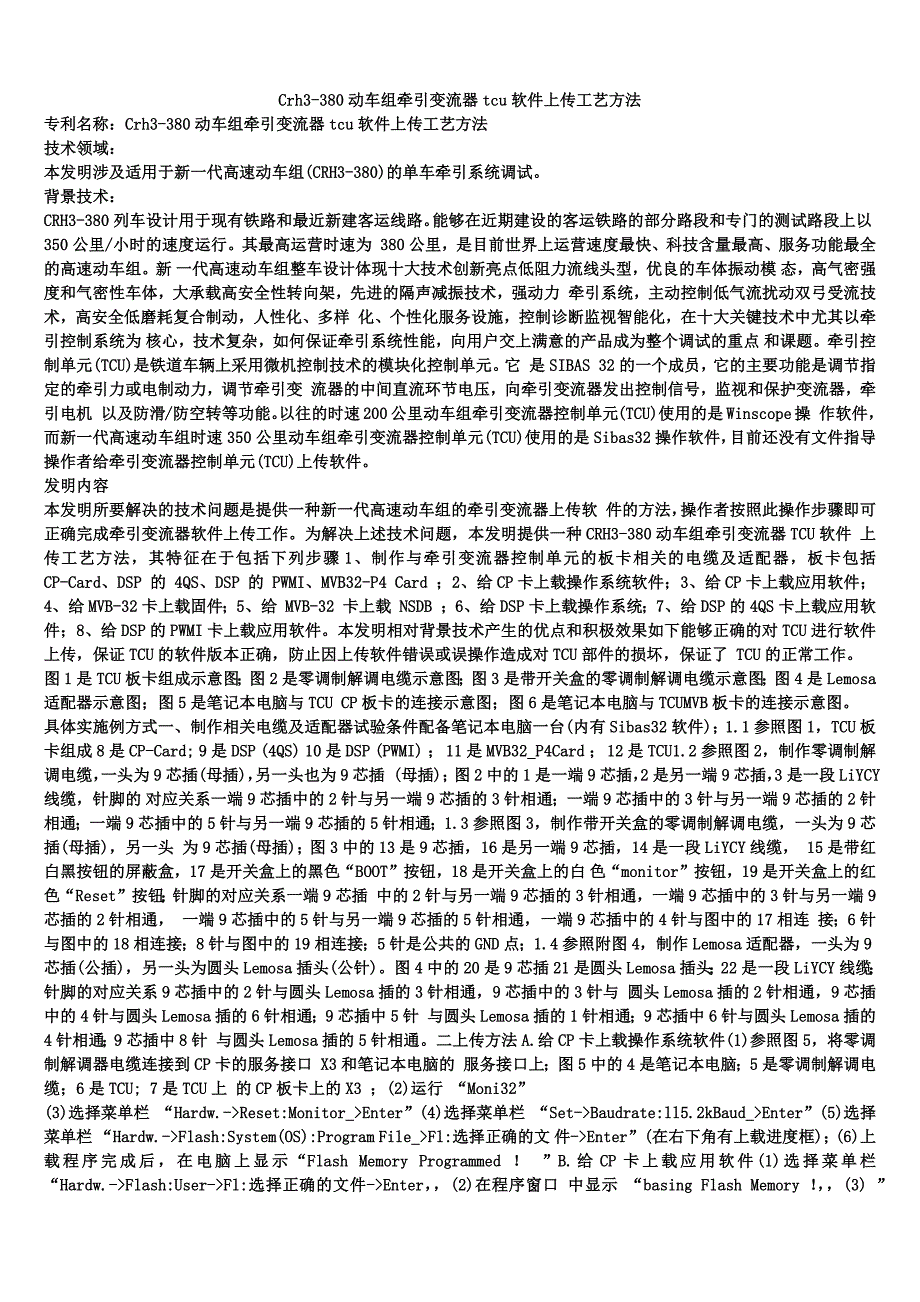

Crh3-380动车组牵引变流器tcu软件上传工艺方法专利名称：Crh3-380动车组牵引变流器tcu软件上传工艺方法技术领域：本发明涉及适用于新一代高速动车组(CRH3-380)的单车牵引系统调试背景技术：CRH3-380列车设计用于现有铁路和最近新建客运线路能够在近期建设的客运 铁路的部分路段和专门的测试路段上以350公里/小时的速度运行其最高运营时速为 380公里，是目前世界上运营速度最快、科技含量最高、服务功能最全的高速动车组新 一代高速动车组整车设计体现十大技术创新亮点低阻力流线头型，优良的车体振动模 态，高气密强度和气密性车体，大承载高安全性转向架，先进的隔声减振技术，强动力 牵引系统，主动控制低气流扰动双弓受流技术，高安全低磨耗复合制动，人性化、多样 化、个性化服务设施，控制诊断监视智能化，在十大关键技术中尤其以牵引控制系统为 核心，技术复杂，如何保证牵引系统性能，向用户交上满意的产品成为整个调试的重点 和课题牵引控制单元(TCU)是铁道车辆上采用微机控制技术的模块化控制单元它 是SIBAS 32的一个成员，它的主要功能是调节指定的牵引力或电制动力，调节牵引变 流器的中间直流环节电压，向牵引变流器发出控制信号，监视和保护变流器，牵引电机 以及防滑/防空转等功能。
以往的时速200公里动车组牵引变流器控制单元(TCU)使用的是Winscope操 作软件，而新一代高速动车组时速350公里动车组牵引变流器控制单元(TCU)使用的是 Sibas32操作软件，目前还没有文件指导操作者给牵引变流器控制单元(TCU)上传软件发明内容本发明所要解决的技术问题是提供一种新一代高速动车组的牵引变流器上传软 件的方法，操作者按照此操作步骤即可正确完成牵引变流器软件上传工作为解决上述技术问题，本发明提供一种CRH3-380动车组牵引变流器TCU软件 上传工艺方法，其特征在于包括下列步骤1、制作与牵引变流器控制单元的板卡相关的电缆及适配器，板卡包括 CP-Card、DSP 的 4QS、DSP 的 PWMI、MVB32-P4 Card ；2、给CP卡上载操作系统软件；3、给CP卡上载应用软件；4、给MVB-32卡上载固件；5、给 MVB-32 卡上载 NSDB ；6、给DSP卡上载操作系统；7、给DSP的4QS卡上载应用软件；8、给DSP的PWMI卡上载应用软件本发明相对背景技术产生的优点和积极效果如下能够正确的对TCU进行软件 上传，保证TCU的软件版本正确，防止因上传软件错误或误操作造成对TCU部件的损坏，保证了 TCU的正常工作。
图1是TCU板卡组成示意图；图2是零调制解调电缆示意图；图3是带开关盒的零调制解调电缆示意图；图4是Lemosa适配器示意图；图5是笔记本电脑与TCU CP板卡的连接示意图；图6是笔记本电脑与TCUMVB板卡的连接示意图具体实施例方式一、制作相关电缆及适配器试验条件配备笔记本电脑一台(内有Sibas32软件)；1.1参照图1，TCU板卡组成8 是 CP-Card; 9 是 DSP (4QS) 10 是 DSP (PWMI) ； 11 是 MVB32_P4Card ； 12 是 TCU1.2参照图2，制作零调制解调电缆，一头为9芯插(母插)，另一头也为9芯插 (母插)；图2中的1是一端9芯插，2是另一端9芯插，3是一段LiYCY线缆，针脚的 对应关系一端9芯插中的2针与另一端9芯插的3针相通；一端9芯插中的3针与另一端 9芯插的2针相通；一端9芯插中的5针与另一端9芯插的5针相通；1.3参照图3，制作带开关盒的零调制解调电缆，一头为9芯插(母插)，另一头 为9芯插(母插)；图3中的13是9芯插，16是另一端9芯插，14是一段LiYCY线缆， 15是带红白黑按钮的屏蔽盒，17是开关盒上的黑色“BOOT”按钮，18是开关盒上的白 色“monitor”按钮，19是开关盒上的红色“Reset”按钮；针脚的对应关系一端9芯插 中的2针与另一端9芯插的3针相通，一端9芯插中的3针与另一端9芯插的2针相通， 一端9芯插中的5针与另一端9芯插的5针相通，一端9芯插中的4针与图中的17相连 接；6针与图中的18相连接；8针与图中的19相连接；5针是公共的GND点；1.4参照附图4，制作Lemosa适配器，一头为9芯插(公插)，另一头为圆头 Lemosa插头(公针)。
图4中的20是9芯插21是圆头Lemosa插头；22是一段LiYCY 线缆；针脚的对应关系9芯插中的2针与圆头Lemosa插的3针相通，9芯插中的3针与 圆头Lemosa插的2针相通，9芯插中的4针与圆头Lemosa插的6针相通；9芯插中5针 与圆头Lemosa插的1针相通；9芯插中6针与圆头Lemosa插的4针相通；9芯插中8针 与圆头Lemosa插的5针相通二上传方法A.给CP卡上载操作系统软件(1)参照图5，将零调制解调器电缆连接到CP卡的服务接口 X3和笔记本电脑的 服务接口上；图5中的4是笔记本电脑；5是零调制解调电缆；6是TCU; 7是TCU上 的CP板卡上的X3 ；(2)运行 “Moni32”(3)选择菜单栏 “Hardw.->Reset:Monitor_>Enter”(4)选择菜单栏 “Set->Baudrate:ll5.2kBaud_>Enter”(5)选择菜单栏 “Hardw.->Flash:System(OS):Program File_>Fl:选择正确的文 件->Enter”(在右下角有上载进度框)；(6)上载程序完成后，在电脑上显示“Flash Memory Programmed ！ ”B.给CP卡上载应用软件(1)选择菜单栏 “Hardw.->Flash:User->Fl:选择正确的文件->Enter，，(2)在程序窗口 中显示 “basing Flash Memory ！，，(3) ” Loading Code ！ ”(4)上载过程结束；(5)选择菜单栏 “Set->Baudrate:38400Baud->Enter”(6)选择菜单栏 “Hardw.->Reset:Normal->Enter”C.给MVB-32卡上载固件(1)参照图6，将带开关盒(具有外部启动/复位功能)的零调制解调器电缆(f/ f)的一端与电脑的服务接口相连，另一端与Lemosa适配器相连接，再将Lemosa适配器 的圆头连接到MVB-32卡的服务接口 X3上，图6中的23是笔记本电脑；24是带开关盒 的零调制解调电缆与Lemosa适配器相连接；25是TCU ； 26是TCU上MVB板卡上的 X3 ；(2)选择正确的文件；(3)打开一个 DOS 窗 口 ；(4)按住开关盒上的“boot”按钮；(5)然后按住开关盒上的"reset"按钮，2秒后松开"reset"按钮；(6) 1秒后松开“boot”按钮；(7)按电脑上的“Enter”，安装程序开始；D.给 MVB-32 卡上载 NSDB(1)打开超级终端；(2)输入” v+Enter”检查固件的版本；(3)上载程序前要使用“L+Enter” ；(4)选择菜单栏“传送_>发送文件”(5)在弹出的窗口中选择“浏览”按钮，选择文件正确的文件，且将协议必须设 为 “Xmodem”(6)点击“发送”按钮，等待上载完成；(7)输入 “N+Enter” 检查 NSDB 的版本；(8)版本正确后，选择菜单栏“文件_>退出”退出超级终端；E.给DSP卡上载操作系统(1)必须将程序跳线插入DSP卡；(2)将零调制解调器电缆(f/f)连接到DSP卡的服务接口 X3和笔记本电脑的服 务接口 ；(3)运行 “Moni32” 程序；(4)选择菜单栏 “Hardw.->Reset:Monitor_>Enter” ；(5)选择菜单栏 “Set->Baudrate:ll5.2kBaud_>Enter” ；(6)选择菜单栏 “Hardw.->DSP->4QS_>Enter” ；(7)选择菜单栏 “Hardw.->Flash new os file，按 F1，选择正确的文件 _>Enter ；(8)等待安装程序；(9)上载程序完成后，在电脑上显示“Flash Memory Programmed ！ ” ；(10)在笔记本电脑上显示 “Flash Memory programmed ！ ” ；(11)退出时选择Hardw._>ZR，回到主界面，进行下列操作；(12)选择菜单栏 “Set->Baudrate:38400Baud_>Enter” ；(13)选择菜单栏 “Hardw.->Reset:Normar ；F.给DSP (4QS)卡上载应用软件(1)必须将程序跳线插入DSP (4QS)；(2)将零调制解调器电缆(f/f)连接到DSP卡的服务接口 X3和笔记本电脑的服 务接口上；(3)运行 “Moni32” 程序；(4)选择菜单栏 “Hardw.->Reset:Monitor_>Enter” ；(5)选择菜单栏 “Set->Baudrate:ll5.2kBaud_>Enter” ；(6)选择菜单栏 Hardw.->DSP->4QS_>Enter ；(7)选择菜单栏 “Hardw.->Flash->User Code file_>Fl” 选择正确的文 件 _>Enter ；(8)在程序窗 口显示 “basing Flash Memory ！，，；(9)在程序窗 口显示 “Loading Code ！ ” ；(10)在程序窗 口显示 “Flash Memory programmed ！ ” ；(11)在程序窗 口显示 “Reset Detected” ；(12)选择菜单栏 “Set->Baudrate:38.4kBaud_>Enter” ；(13)选择菜单栏 “Hardw.->Reset:Reset->Enter” ；H.给DSP (PWMI)卡上载应用软件(1)必须将程序跳线插入DSP (PWMI板卡)上；(2)将零调制解调器电缆(f/f)连接到DSP卡的服务接口 X3和笔记本电脑的服 务接口上；(3)运行 “Moni32” 程序；(4)选择菜单栏 “Hardw.->Reset:Monitor_>Enter” ；(5)选择菜单栏 “Set->Baudrate:ll5.2kBaud_>Enter” ；(6) Hardw->DSP->PWR->Enter ；(7)选择菜单栏 “Hardw.->Flash->UserCodefile->Fl” 选择文件 _>Enter ；(8)在程序窗 口显示 “basing Flash Memory ！，，；(9)在程序窗 口显示 “Loading Code ！ ” ；(10)在程序窗 口显示 “Flash Memory programmed ！ ” ；(11)在程序窗口显示 “ResetDetected” ；(12)选择菜单栏 “Set->Baudrate:38.4kBaud->Enter” ；(13)选择菜单栏 “Hardw.->Reset:Reset->Enter”。
权利要求1. 一种CRH3-380动车组牵引变流器TCU软件上传工艺方法，其特征在于包括下列 步骤(1)、制作与牵引变流器控制单元的板卡相关的电缆及适配器，板卡包括CP-Card、 DSP 的 4QS、DSP 的 PWMI、MVB32-P4Card ；(2)、给CP卡上载操作系统软件；(3)、给CP卡上载应用软件；(4)、给MVB-32卡上载固件；(5)、给MVB-32 卡上载 NSDB ；(6)、给DSP卡上载操作系统；(7)、给DSP的4QS卡上载应用软件；(8)、给DSP的PWMI卡上载应用软件全文摘要一种CRH3-380动车组牵引变流器TCU软件上传工艺方法，其特征在于制作与牵引变流器控制单元的板卡相关的电缆及适配器，板卡包括CP-Card、DSP的4QS、DSP的PWMI、MVB32-P4 Card；给CP卡上载操作系统软件；给CP卡上载应用软件；给。
