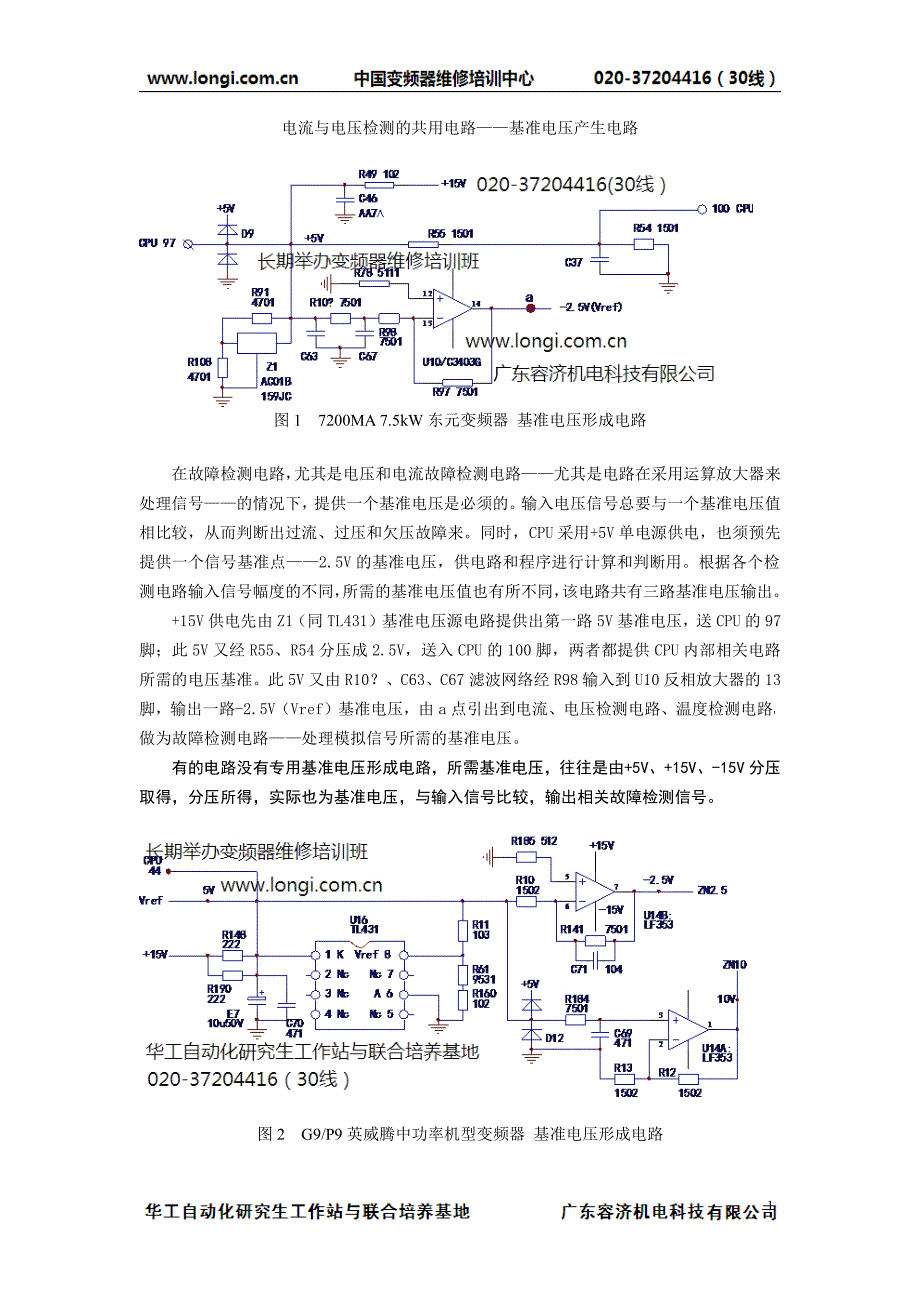

1电流与电压检测的共用电路——基准电压产生电路图 17200MA 7.5kW 东元变频器 基准电压形成电路在故障检测电路， 尤其是电压和电流故障检测电路——尤其是电路在采用运算放大器来处理信号——的情况下， 提供一个基准电压是必须的 输入电压信号总要与一个基准电压值相比较，从而判断出过流、过压和欠压故障来同时，CPU 采用+5V 单电源供电，也须预先提供一个信号基准点——2.5V 的基准电压，供电路和程序进行计算和判断用根据各个检测电路输入信号幅度的不同， 所需的基准电压值也有所不同， 该电路共有三路基准电压输出15V 供电先由 Z1（同 TL431）基准电压源电路提供出第一路 5V 基准电压，送 CPU 的 97脚；此 5V 又经 R55、R54 分压成 2.5V，送入 CPU 的 100 脚，两者都提供 CPU 内部相关电路所需的电压基准此 5V 又由 R10？、C63、C67 滤波网络经 R98 输入到 U10 反相放大器的 13脚，输出一路-2.5V（Vref）基准电压，由 a 点引出到电流、电压检测电路、温度检测电路，做为故障检测电路——处理模拟信号所需的基准电压有的电路没有专用基准电压形成电路，所需基准电压，往往是由+5V、+15V、-15V 分压取得，分压所得，实际也为基准电压，与输入信号比较，输出相关故障检测信号。
图 2G9/P9 英威腾中功率机型变频器 基准电压形成电路2G9/P9 英威腾中功率机型变频器的基准电压形成电路，则输出三路基准电压信号供电流、电压、温度等故障检测电路15V 供电经 R148、R190 限流、E7、C40 滤波后，由基准电压源电路 U16 输出稳定度良好的第一路 5V 基准电压；5V 电压经 U14B 2 倍反相衰减器后处理第二路-2.5V 的基准电压； 5V 电路又经 U14 2 倍同相放大器处理成第三路 10V 基准电压第一路 5V 基准电压源，供模块温度检测电路和 CPU 电路；第二路和第三路基准电压源供电压、电流故障检测电路基准电压形成电路， 提供了各路故障检测电路所需的各种基准电压， 是故障检测电路正常工作的前提条件之一其状态的好坏，影响到整个故障检测电路电路出现故障时，基准电压严重偏离正常值，会使检测电路因比较电压的偏离，误输出故障信号测量故障检测电路的静态电压偏离正常值时， 应首先检测并确定基准电压形成电路是否正常 同时， 当 CUP检测到输入的基准电压异常时，可能会采取故障措施，报出如控制电压异常，或报出一个故障代码表中没有的一个故障“代码” ，变频器拒绝操作和运行。
另外，基准电压形成电路故障，会导致多个故障检测电路误报警，但 CPU 根据各个故障的优先权，总是先报出其中一个故障，当我们将该故障屏蔽掉时，又会报出第二个故障，第三个故障那么需要检查故障检测电路的共用电路——基准电压形成电路的故障了 工控产品维修专家工控产品维修专家华南理工大学自动化科学与工程学院华南理工大学自动化科学与工程学院 广东容济机电科技有限公司广东容济机电科技有限公司 研究生工作站与联合培养基地研究生工作站与联合培养基地 专业从事工控电子产品维修，包括：各国各种各国各种变频器变频器伺服驱动器和伺服电机伺服驱动器和伺服电机直流调速器直流调速器编码器编码器制动单元制动单元plplplplc c c c及扩展模块及扩展模块DCSDCSDCSDCS 智能仪表智能仪表触摸屏与人机界面触摸屏与人机界面电源电源工控机工控机 电子线路电子线路数控数控 CNCCNCCNCCNC 系统系统传感器传感器电路板及其他板件电路板及其他板件基地拥有雄厚的技术实力和丰富的维修经验，目前被 ParkerSSD 传动、西门子、富 士、三菱、施耐德、伦茨、ABB、AB、包米勒等国际工控品牌授权为华南地区的维修服务 中心。
