特种印刷之全息照相印刷

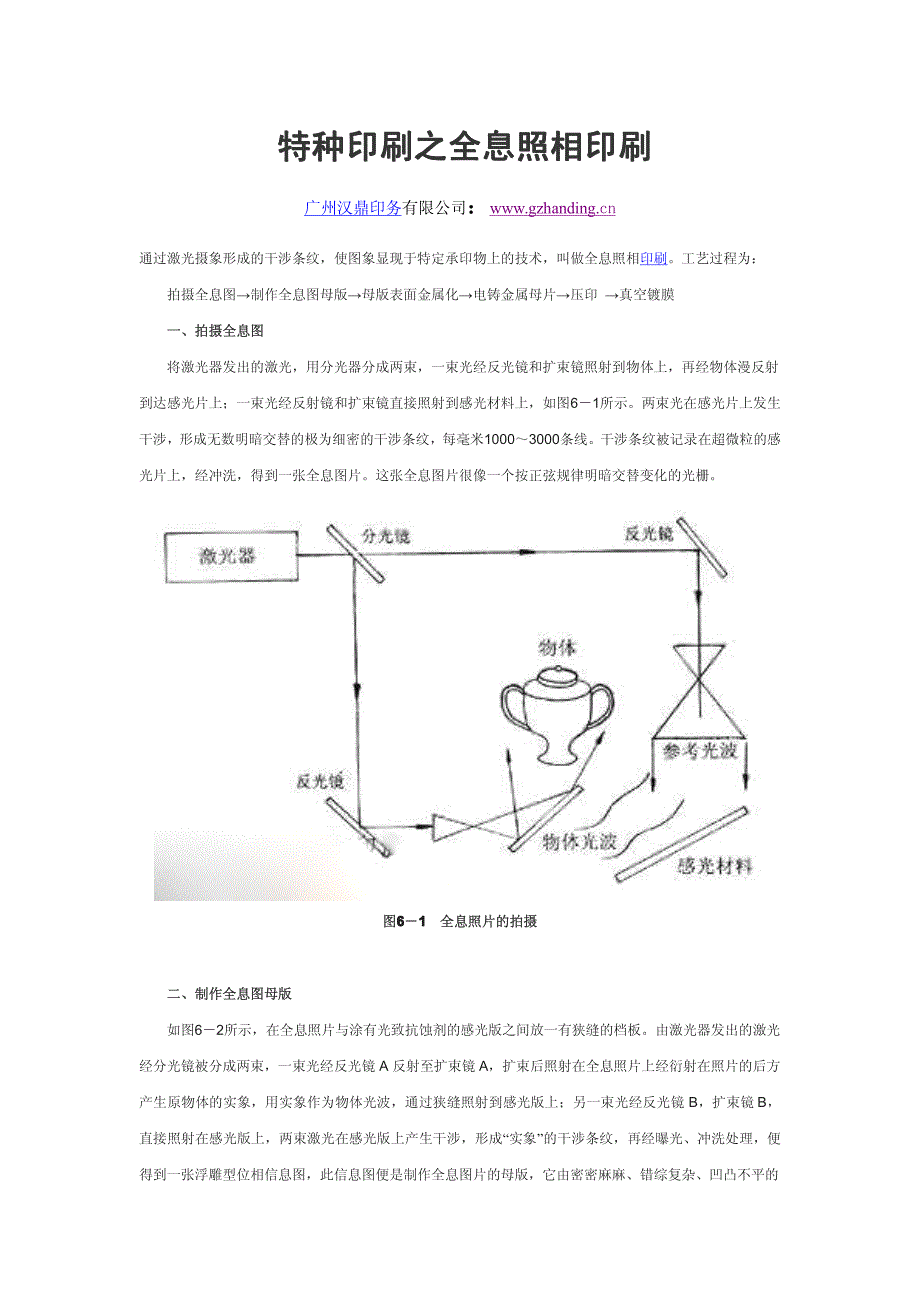

特种印刷之全息照相印刷特种印刷之全息照相印刷特种印刷之全息照相印刷特种印刷之全息照相印刷广州汉鼎印务有限公司：：通过激光摄象形成的干涉条纹，使图象显现于特定承印物上的技术，叫做全息照相印刷工艺过程为：拍摄全息图→制作全息图母版→母版表面金属化→电铸金属母片→压印 →真空镀膜一、拍摄全息图一、拍摄全息图将激光器发出的激光，用分光器分成两束，一束光经反光镜和扩束镜照射到物体上，再经物体漫反射到达感光片上；一束光经反射镜和扩束镜直接照射到感光材料上，如图6－1所示两束光在感光片上发生干涉，形成无数明暗交替的极为细密的干涉条纹，每毫米1000～3000条线干涉条纹被记录在超微粒的感光片上，经冲洗，得到一张全息图片这张全息图片很像一个按正弦规律明暗交替变化的光栅图图6 6 6 6－－1 1 1 1全息照片的拍摄全息照片的拍摄二、制作全息图母版二、制作全息图母版如图6－2所示，在全息照片与涂有光致抗蚀剂的感光版之间放一有狭缝的档板由激光器发出的激光经分光镜被分成两束，一束光经反光镜 A 反射至扩束镜 A，扩束后照射在全息照片上经衍射在照片的后方产生原物体的实象，用实象作为物体光波，通过狭缝照射到感光版上；另一束光经反光镜 B，扩束镜 B，直接照射在感光版上，两束激光在感光版上产生干涉，形成“实象”的干涉条纹，再经曝光、冲洗处理，便得到一张浮雕型位相信息图，此信息图便是制作全息图片的母版，它由密密麻麻、错综复杂、凹凸不平的条纹组成。

图图6 6 6 6－－2 2 2 2全息图母版光路图全息图母版光路图三、母版表面金属化三、母版表面金属化对母版表面进行金属化处理，使母版表面形成一层导电层通常采用的方法有：化学沉积镀银法、喷镍法、喷射镀银法等三种这三种方法均能形成导电层，但不会破坏母版表面的干涉条纹四、电铸金属母版四、电铸金属母版在金属化的母版表面，电铸硬度较高的镍，制成机械性能良好的金属模版，参看图6－3（B） 图图6 6 6 6－－3 3 3 3全息照片的制作过程全息照片的制作过程五、压印五、压印将金属模版安装在压印机上，用性能良好的聚氯乙烯薄膜进行热压，将浮雕型全息图压印在薄膜上，如图6－3〔C） 六、真空镀膜六、真空镀膜在聚氯乙烯薄膜的表面真空蒸镀一层铝膜，以提高膜的反射率，如图6－3（D） ，获得清晰、明亮的图象为何护铝膜表面不受损伤，在铝膜表面再蒸镀一层氧化硅膜或塑料膜全息图片主要作为贺年卡、工艺美术装饰品等由于它不易伪造，被广泛的用于制作商标或有价证券、身份证的防伪标记。
