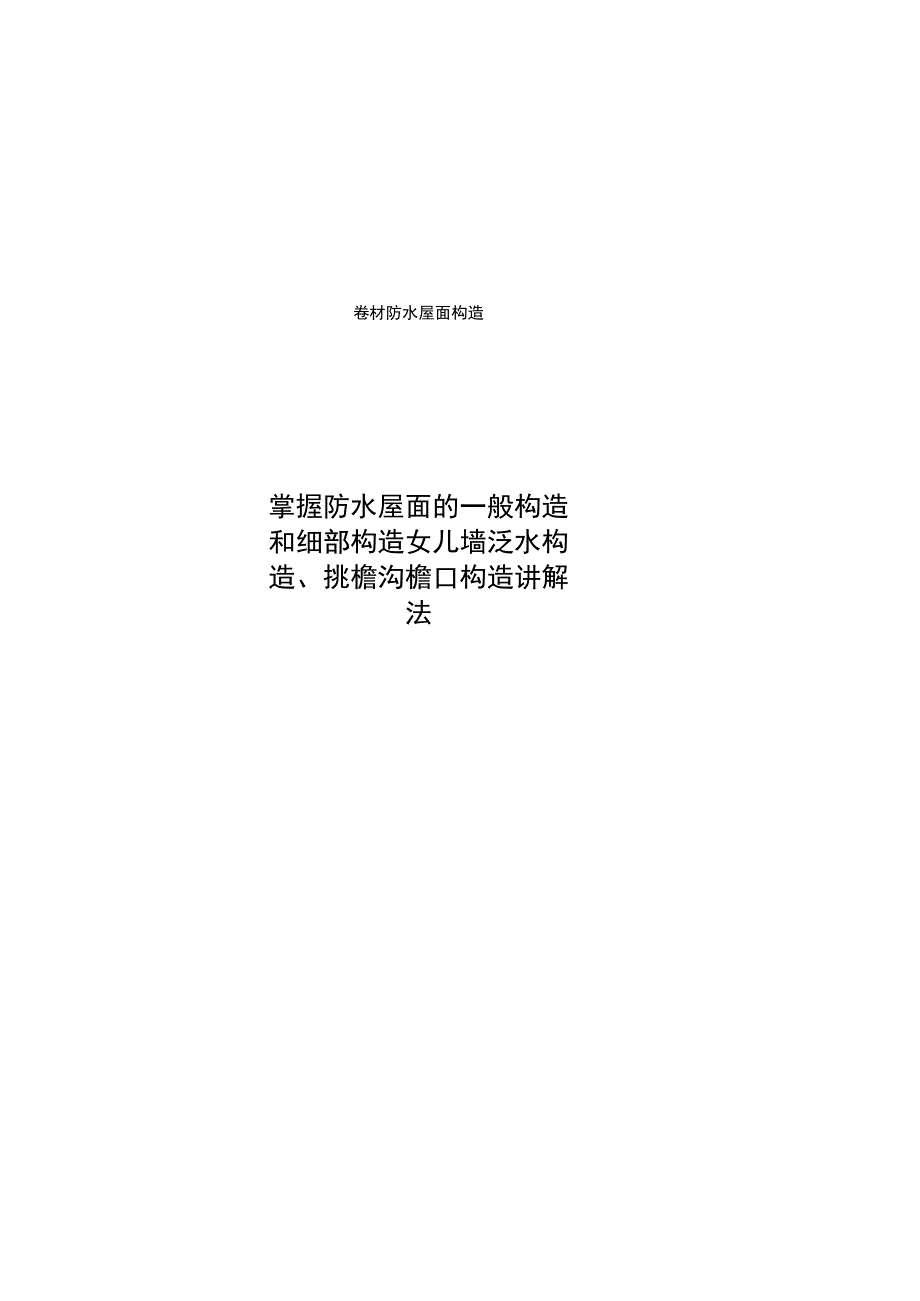

卷材防水屋面构造

卷材防水屋面构造掌握防水屋面的一般构造和细部构造女儿墙泛水构造、挑檐沟檐口构造讲解法卷材防水屋面构造图卷材屋面的防水功能要求细部构造简述女儿墙泛水和挑檐沟檐口防水构造卷材防水屋面构造屋面防水工程是房屋建筑的一项重要工程，屋面根据排水坡度分为平屋面和坡屋面两类根据屋面防水材料的不同又可分为卷材防水层屋面（柔性防水层屋面）、瓦屋面、构件自防水屋面、现浇钢筋混凝土防水屋面（刚性防水屋面）等卷材防水材料及构造卷材防水屋面所用的卷材有沥青防水卷材、高聚物改性沥青防水卷材及合成高分子卷材等，目前沥青卷材已被淘汰卷材经粘贴后形成一整片防水的屋面覆盖层起到防水作用卷材有一定的韧性，可以适应一定程度的胀缩和变形粘贴层的材料取决于卷材种类：沥青卷材用沥青胶做粘贴层，高聚物改性沥青防水卷材则用改性沥青胶；合成橡胶树脂类卷材合成高分子系列的卷材，需用特制的粘结剂冷粘贴于预涂底胶的屋面基层上，形成一层整体、不透水的屋面防水覆盖层图是卷材防水屋面构造图a）b）卷材防水屋面构造示意图a）无保温层油毡屋面；b）有保温油毡屋面1—保护层；2—卷材防水层；3—底油结合层；4—找平层；5—保温层；6—隔气层；7—结构层对于卷材屋面的防水功能要求，主要是：（1）耐久性，又叫大气稳定性，在日光、温度、臭氧影响下，卷材有较好的抗老化性能。

2）耐热性，又叫温度稳定性，卷材应具有防止高温软化、低温硬化的稳定性3）耐重复伸缩，在温差作用下，屋面基层会反复伸缩与龟裂，卷材应有足够的抗拉强度和极限延伸率4）保持卷材防水层的整体性，还应注意卷材接缝的粘结，使一层层的卷材粘结成整体防水层5）保持卷材与基层的粘结，防止卷材防水层起鼓或剥离细部构造1细部构造适用于屋面的天沟、檐沟、泛水、水落口、变形缝、伸出屋面管道等部位2用于细部构造处理的防水卷材、防水涂料和密圭寸材料的质量，应按材料标准进行检查验收3卷材或涂膜防水层在天沟、檐沟与屋面交接处、泛水、阴阳角等部位，应增加卷材或涂膜附加层4 天沟、檐沟的防水构造(1) 天沟、檐沟与屋面交接处的变形大，若采用满粘的防水层，防水层易被拉裂，故该部位应做附加层，附加宜空铺，空铺的宽度不应小于200mm2) 天沟、檐沟的混凝土在搁置梁部位均会产生开裂现象，裂缝会延伸至檐沟顶端，卷材防水层应由沟底翻上至沟外檐顶部3) 卷材收头应用水泥钉固定，并用密封材料封严；涂料收头应用防水涂料多遍涂刷或用密封材料封严4) 在天沟、檐沟与细石混凝土防水层交接处，应留凹槽并用密封材料嵌填严密5 檐口的防水构造(1) 铺贴檐口800mm范围内的卷材应采取满粘法。

2) 在距檐口边缘50mm处预留凹槽，将卷材收头压入槽内，采用金属压条钉压，并用密封材料封严3) 涂膜收头应用防水涂料多遍涂刷或用密封材料封严4) 檐口下端用水泥砂浆抹出鹰嘴或滴水槽6 女儿墙泛水的防水构造(1) 铺贴泛水处的卷材应采取满粘法砌墙上的卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理；也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不应小于250mm,凹槽上部的墙体应做防水处理2) 涂膜防水层应直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，压顶应做防水处理3) 混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严7 水落口的防水构造(1) 水落口杯上口的标高应设置在沟底的最低处2) 防水层贴入水落口杯内不应小于50mm3) 水落口周围直径500mn范围内的坡度不应小于5%并采用防水涂料或密封材料涂封，其厚度不应小于2mm4) 水落口杯与基层接触处应留宽20mm深20mm凹槽，并嵌填密封材料8 变形缝的防水构造(1) 变形缝的泛水高度不应小于250mm2) 防水层应铺贴到变形缝两侧砌体的上部3) 变形缝内应填充聚苯乙烯泡沫塑料,上部填放衬垫材料,并用卷材封盖。

4) 变形缝顶部应加扣混凝土或金属盖板,混凝土盖板的接缝应用密封材料嵌填9 伸出屋面管道的防水构造(1) 管道根部直径500mm范围内，找平层应抹出高度不小于30mm的圆锥台管道周围与找平层或细石混凝土防水层之间，应预留20mmx20mm的凹槽，并用密封材料嵌填严密2) 管道根部四周应增设附加层,宽度和高度均不应小于300mm3) 管道上的防水层收头处应用金属箍紧固，并用密封材料封严。
