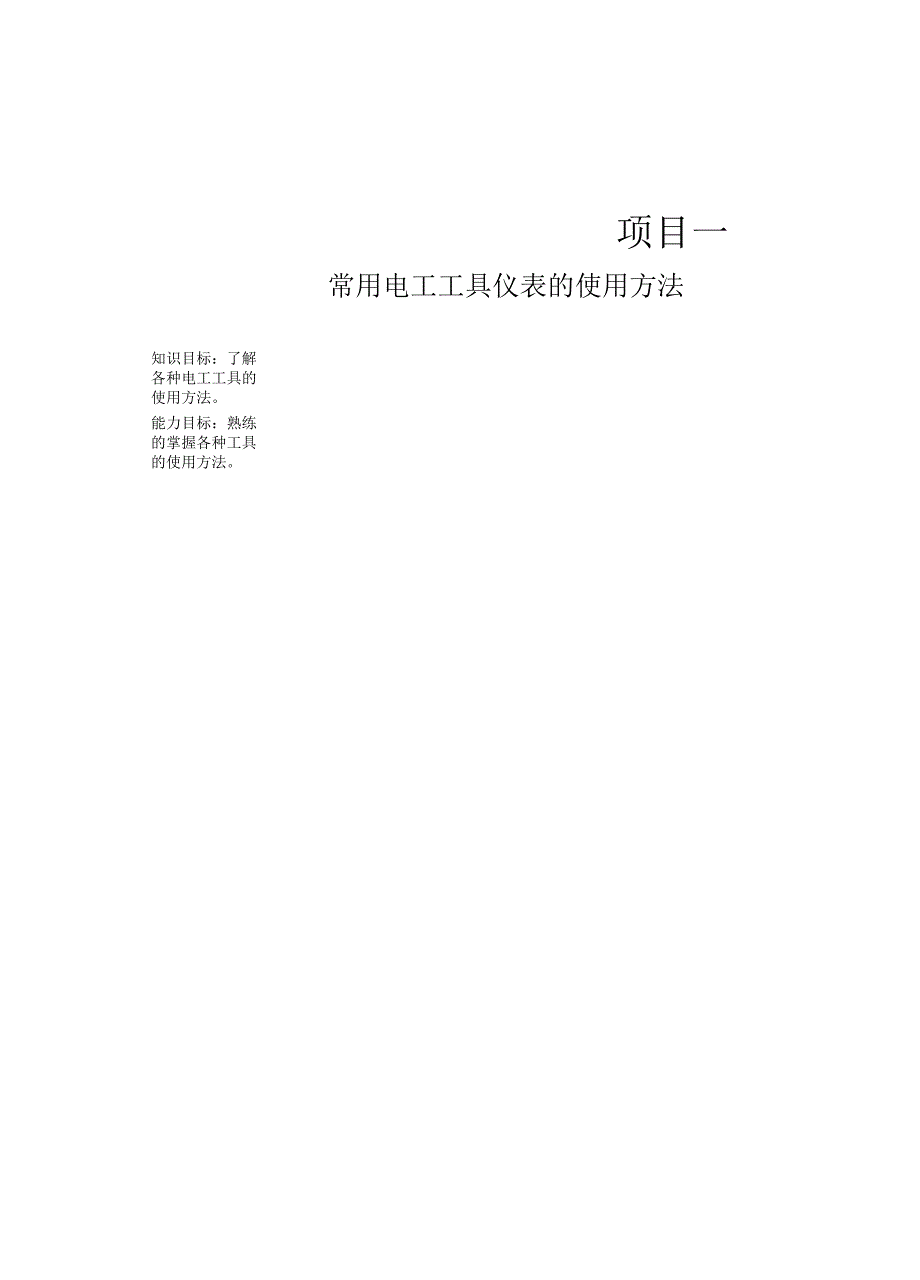

知识目标：了解各种电工工具的使用方法能力目标：熟练的掌握各种工具的使用方法项目一常用电工工具仪表的使用方法任务一常用电工工具的使用电工常用工具分为通用工具、线路安装工具和设备装修工具三大类一、通用工具通用工具是指电工在工作中经常都会用到的工具1、验电器它是用来判断电气设备或线路上有无电源存在的器具分为低压和高压两种1）低压验电器的使用方法1）必须按照图1所示方法握妥笔身，并使三管小窗背光朝向自己，以便于观察b）螺钉旋具式 图1低压验电笔握法2）为防止笔尖金属体触及人手，在螺钉旋具试验电笔的金属杆上，必须套上绝缘 套管，仅留出刀口部分供测试需要3）验电笔不能受潮，不能随意拆装或受到严重振动4）应经常在带电体上试测，以检查是否完好不可靠的验电笔不准使用5）检查时如果须管内的金属丝单根发光，则是直流电；如果是两根都发光则是交 流电低压验电笔的一些特殊使用方法1）判别交流和直流电 交流电通过验电笔时又泡中两极会同时发亮，而直流电通 过时又泡里只有一个极发光2）判断直流电的正负极 把验电笔跨接在直流电的正、负极之间，式泡发亮的一 头是负极，不发亮的一头是正极3）判断交流电的同相和异相 两手各持一支验电笔，站在绝缘体上，将两支笔同 时触及待测的两条导线，如果两支验电笔的三泡均不太亮，则表明两条导线是同相；若 发出很亮的光说明是异相。
4）测试直流电是否接地并判断是正极还是负极接地在要求对地绝缘的直流装置中，人站在地上用验电笔接触直流电，如果三泡发光，说明直流电存在接地现象；反之 则不接地当验电笔尖端一极发亮时，说明正极接地，若手握的一极发亮，则是负极接 地5）用作零线监测器把验电笔一头与零线相连，另一头与地线相连接，如果零线 断路，式泡即发亮；如果没有断路，则又泡不发亮6）可作为家用电器指示灯 把验电笔中的三泡与电阻取出，将两元件串连后， 接 在家用电器电源线的火线与零线之间家用电器工作时，式泡便可发光7）判断电器接地是否良好 把验电笔做成电器指示灯时，若三泡光源闪烁，则表明某线头松动，接触不良或电压不稳定8）判断物体是否带有静电 手指验电笔接触在物体上，若式泡发亮，说明该 物体带有静电（2）高压验电器的使用方法1）使用时应两人操作，其中一人操作，另一个人进行监护2）在户外时，必须在晴天的情况下使用3）进行验电操作的人员要戴上符合要求的绝缘手套，并且握法要正确如图 2所图2高压验电器握法4）使用前应在带电体上试测，以检查是否完好不可靠的验电器不准使用高压 验电器应每六个月进行一次耐压试验，以确保安全2、钢丝钳（1）各部分作用各部位位置及握法如图3所示。
1）钳口：用来弯绞或钳夹导线线头2）齿口：用来固紧或起松螺母3）刀口：用来剪切导线或剖切软导线的绝缘层4）侧口：用来侧切钢丝和铅丝等较硬金属线材a）构造（b）握法1—钳口 2—齿口 3一刀口 4一侧口 5—绝缘管 6—钳柄 7—钳头图3钢丝钳（2）钳柄上必须套有绝缘管使用时的握法如图 3b所示（3）钳头的轴销上应经常加机油润滑3、螺钉旋具俗称起子、螺丝刀，用来拧紧或旋下螺钉电工不能使用金属杆直通柄顶的螺钉旋 具（俗称通芯螺丝刀）应在金属杆上加套绝缘管4、电工刀的使用方法电工刀是用来切割或剖削的常用电工工具1)使用时刀口应朝外进行操作用完后应随即把刀身折入刀柄内2)电工刀的刀柄结构是没有绝缘的，不能在带电体上使用电工刀进行操作避免 触电3)电工刀的刀口应在单面上磨出呈圆弧状的刃口在剖削绝缘导线的绝缘层时， 必须使圆弧状刀面贴在导线上进行切割，这样刀口就不易损伤线芯5、电工工具夹是电工用来盛装随身携带最常用工具的器具形状如图 4所示使用时用皮带系结 在腰间图4电工工具夹二、线路安装工具是用来进行线路安装的工具1、墙孔塞有圆桦塞、小扁塞、大扁塞和长塞四种1)圆桦塞：如图5a,用来塞打混凝土结构的木桦孔。
2)小扁塞：如图5b,用来塞打砖墙上的木桦孔3)大扁塞：如图5c,用来塞打角钢支架和撑架等的埋没孔穴4)长塞：图5d为圆钢长塞，用来塞打混凝土墙上通孔图 5e为钢管长塞，用 来塞打砖墙上通孔 二H二二二二(a)圆桦塞(b)小扁塞(c)大扁塞(d)圆钢长塞 (e)钢管长塞图5墙孔塞在使用墙孔塞时要不断转动塞身，并经常拔离建筑面，使孔内灰沙、石屑及时排出, 避免塞身堵塞在建筑物内2、冲击钻它是一种电动工具，如图6a,可以作“电钻”也可作“电锤”使用使用时只需要 调至相应的挡位即可1)应在停转的情况下进行调速和调档(“冲”和“锤”)时钻打墙孔时，应按 孔径选配专用的冲击钻头，冲击钻头如图 6b2)钻打过程中，为了及时将土屑排除，应经常把钻头拔出；在钢筋建筑物上冲 孔时，遇到坚硬物不应施加过大压力，避免钻头退火畤笑交修.贴司恃押关\Z(a)(b)(a)冲击钻形状(b)冲击钻头图6冲击钻3、紧线器用来收紧户内外绝缘子线路和户外架空线路的导线，如图7所示使用时定位钩必须勾住架线支架或横担，夹线钳头夹住需收紧导线的端部，然后扳动手柄，逐步收紧F衲图7紧线器的构造和使用4、剥线钳用来剥离6mm2以下的塑料或橡皮电线的绝缘层。
钳头上有多个大小不同的切口， 以适用于不同规格的导线，如图8所示使用时导线必须放在稍大于线芯直径的切口上 切剥，以免损伤线芯n ri图8剥线钳5、管子钳用来拧紧或拧松电线管上的束节或管螺母，使用方法与活动扳手相同形状如图9所示活动机X 固定板M蟒住图9管子钳6、蹬板又叫踏板，用来攀登电杆绳的长度一般应保持一人一手长，如图10b蹬板和纯均应能承受300kg以上的重量，每半年要进行一次载荷试验要采取正确的站立姿势， 才能保持平稳如图10ca）蹬板规格 （b）蹬板纯长度 （c）在蹬板上作业的站立姿势图10蹬板也可采用脚扣来攀登电杆，攀登速度较快，登杆方法简单，但作业时不如蹬板灵活 舒适，易于疲劳，适用于杆上短时间作业7、防护用品登杆操作必须戴防护帽、防护手套，穿电工绝缘胶鞋和电工工作服三、设备装修工具是进行电气设备检修或安装的工具1、顶拔器俗称拉具，分为双爪和三爪两种，是拆卸皮带轮和轴承等的专用工具顶拔器形状(a)垂直吊物 (b)水平拉物图13滑轮的使用5、电烙铁焊接前，一般要把焊头的氧化层除去，并用焊剂进行上锡处理，使得焊头的前端经和使用方法如图11使用时各爪与中心丝杆应保持等距离(a) (b)(a)扳手(b)套筒图12套筒扳手3、滑轮俗称的产，专用于起吊较重的设备，如图 或为防止在起吊时设备翻滚，应采用组合滑轮。
13所示在起重过程中，如需随时定位,质朴图11顶拔器结构和使用2、套筒扳手用来拧紧或拧松沉孔螺母，或在无法使用活动扳手的地方使用 由套筒和手柄两 部分组成，套筒的选用应适合螺母的大小，如图 12所示画制而通用曲式倏理喝点半温式较长焊点尖唯式石柒煌点变琅大功率常保持一层薄锡，以防止氧化、减少能耗、导热良好电烙铁的握法没有统一的要求，以不易疲劳、操作方便为原则，一般有笔握法和拳 握法两种，如图所示用电烙铁焊接导线时，必须使用焊料和焊剂焊料一般为丝状焊锡或纯锡，常见的 剂有松香、焊膏等对焊接的基本要求是：焊点必须牢固，锡液必须充分渗透，焊点表面光滑有泽，应 防止出现“虚焊”、“夹生焊”产生“虚焊”的原因是因为焊件表面未消除干净或焊剂 太少，使得焊锡不能充分流动，造成焊件表面挂锡太少，焊件之间未能充分固定；造成 “夹生焊”的原因是因为烙铁温度低或焊接时烙铁停留时间太短，焊锡未能充分熔化<2= 匚 匚2（a）笔握法（b）拳握法电烙铁的握法注意事项使用前应检查电源线是否良好，有无被烫伤焊接电子类元件（特别是集成块）时，应采用防漏电等安全措施当焊头因氧化而不“吃锡”时，不可硬烧当焊头上锡较多不便焊接时，不可甩锡；不可敲击。
焊接较小元件时，时间不宜过长，以免因热损坏元件或绝缘焊接完毕，应拨去电源插头，将电烙铁置于金属支架上，防止烫伤或火灾的发生任务二常用仪表的使用方法一、万用表1.模拟式万用表模拟式万用表的型号繁多，下图为常用的 MJ47型万用表的外形1)使用前的检查与调整在使用万用表进行测量前，应进行下列检查、调整：外观应完好无被损，当轻轻摇晃时，指针应摆动自如旋动转换开关，应切换灵活无卡阻，挡位应准确水平放置万用表，转动表盘指针下面的机械调零螺丝，使指针对准标度尺左边的O位线测量电阻前应进行电调零(每换挡一次，都应重新进行电调零)即：将转换开关置于欧姆挡的适当位置，两支表笔短接，旋动欧姆调零旋钮，使指针对准欧姆标度尺右 边的O位线如指针始终不能指向O位线，则应更换电池检查表笔插接是否正确黑表笔应接“一”极或“* ”插孔，红表笔应接“ + ” o检查测量机构是否有效，即应用欧姆挡，短时碰触两表笔，指针应偏转灵敏2)直流电阻的测量MF - 47型万用标面板图首先应断开被测电路的电源及连接导线若带电测量，将损坏仪表；若在路测量， 将影响测量结果合理选择量程挡位，以指针居中或偏右为最佳测量半导体器件时，不应选用RX 1 挡和RX 10K挡。
测量时表笔与被测电路应接触良好；双手不得同时触至表笔的金属部分，以防将人 体电阻并入被测电路造成误差正确读数并计算出实测值切不可用欧姆挡直接测量微安表头、检流计、电池内阻3)电压的测量测量电压时，表笔应与被测电路并联测量直流电压时，应注意极性若无法区分正、负极，则先将量程选在较高挡位， 用表笔轻触电路，若指针反偏，则调换表笔合理选择量程若被测电压无法估计，先应选择最大量程，视指针偏摆情况再作调 整测量时应与带电体保持安全间距，手不得触至表笔的金属部分测量高电压时(500~2500V ,应戴绝缘手套且站在绝缘垫上使用高压测试笔进行4)电流的测量测量电流时，应与被测电路串联，切不可并联！测量直流电流时，应注意极性合理选择量程测量较大电流时，应先断开电源然后再撤表笔5)注意事项测量过程中不得换挡读数时，应三点成一线(眼睛、指针、指针在刻度中的影子)根据被测对象，正确读取标度尺上的数据测量完毕应将转换开关置空挡或 OFF挡或电压最高挡若长时间不用，应取出内部 电池2、数字万用表输入插孔整牌电源LOT显5器量程选择开关DT- 8 3 0型数字万用表数字万用表具有测量精度高、显示直观、功能全、可靠性好、小巧轻便以及便于操作等优点（ 1）面板结构与功能下图为DT-830型数字万用表的面板图，包括 LCD液晶显示器、电源开关、量程选 择开关、表笔插孔等。
液晶显示器最大显示值为 1999， 且具有自动显示极性功能 若被测电压或电流的极性为负，则显示值前将带“ - ”号若输入超量程时，显示屏左端出现“ 1”或“－ 1” 的提示字样电源开关（POWBR可根据需要，分别置于“ ON （开）或“OFF。
