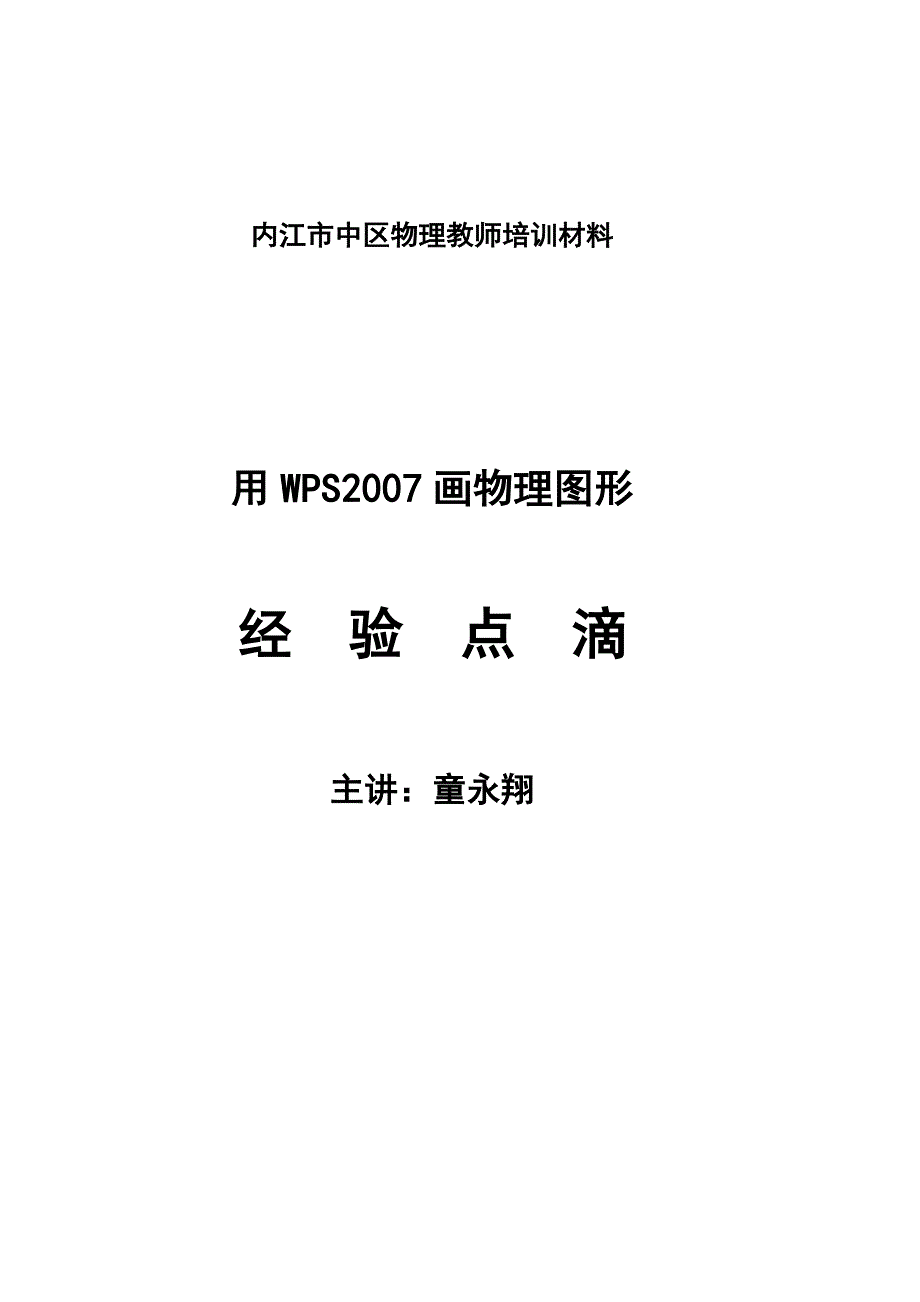

内江市中区物理教师培训材料用WPS2007画物理图形经 验 点 滴主讲：童永翔用WPS画物理图形经验点滴童永翔 四川省内江市第九中学 641000 一、为什么选用WPS1、不论是个人版或专业版，软件均可在网上免费下载、安装，或用U盘拷贝安装，无须购买且可无限期使用，网上自动更新升级2、软件较小，只有几十兆，运行速度更快 3、wps系列是国产做得最好的文字、表格、幻灯处理软件，与word各版本兼容，功能也基本相同，各有所长在作图功能上wps2较强4、作图时，可用光标键实现精细微调；可将文件中作出或截取的个别图形，直接单独命名保存；自带公式编辑器，编辑公式更方便等这些都是word2003及以前版本没有做到的作出的图片，所占空间很小，只有用画板等作图软件作出图片的几十分甚至千分之一在U盘上拷贝、存储有很大的优势二、WPS工作窗口中工具栏的设置在编辑文件的工作窗口中，根据物理学科特点，可以在默认工具栏的基础上，新增“符号”、“绘图”、“对象对齐”等工具条设置方法为：点击窗口上方的“视图”，找到其中的“工具栏”，将光标置于其上后，右侧会出现一系列选项，将相应的选项点击打勾符号栏”的个性化设置：点击窗口上方的“插入”，再点击其中的“符号”，在打开的新窗口中，选中常用的物理符号如“Ω”，再点击左下角的“插入到符号栏”，在编辑窗口中的符号栏中就会添上相应的符号。
三、作图时最常用的三个功能键 1、“Shift”键的功能 1.1、Shift+“线条” 直线；Shift+“基本形状” 正“基本形状” 如：Shift + 正方形；shift+ 正三角形； shift+ 标准圆等. 1.2.、图形组合 按住“Shift”不放，同时用鼠标点击所有需要组合在一起的线条、图形、有说明文字的“文本框”，之后，松开“Shift”,用鼠标点击“绘图”工具条，或点鼠标右键，选中“组合”并点击，可将所选内容组合成一幅不再受其他编辑影响的完整的图形 1.3、基本图形和组合图形的等比例放大或缩小：选中图形后，按住shift键不放，用鼠标拖图形边框的四角中任意一角，即可实现注意：不按shift键而拖动图形边框的“四边”上的八个点，可将图形放大、缩小或伸长、缩短 2、“Ctrl”键：文字、图形、文本框复制 选择要复制的内容（含文字、线条、图形、文本框）后按住鼠标左键不放，再按住“Ctrl”不放，就会在旁边出现一个小“+”，将光标移到你需要复制此内容的地方，松开鼠标左键，即得复制内容。
这一功能在同页复制中很快捷，画刻度尺、弹簧等等长线段较多时广泛使用 在图形中，配合“Shift”键，可实现“不连续”复制 3、光标键“ ”图形、文本框位置的精细微调 四、几个重要工具的使用 1、文本框 1.1、使用文本框的好处 把说明文字放在文本框中后，①可将其插入图形中的任意需要注明的位置；②才能与图形组合在一起，保证图形和说明文字不会因其他编辑、排版而弄散弄乱 1.2、怎样使用“文本框” 在WPS工作窗口下方，在“自选图形”工具条右侧，将光标移动“文本框”上，会出现“文本框”、“竖排文本框”选择窗口，选择后点击，光标变为“+”形后，移到文件中的任意空白处，按住鼠标左键不放并拉动，可得到文本框；将对图形的标注文字录入其中后，移到相应的位置；图形完全作完后，再与图形组合起来 1.3、“文本框”的“设置对象格式” “文本框”如果不重新进行对象格式设置，在所标注的文字周围就出现一个黑框边，影响图形的使用和美观因此应该根据需要，对文本框格式进行重新设置 1.3.1、设置的方法 点击鼠标选中“文本框”边框后，点鼠标右键，在出现的新工具条中，找到并点击“设置对象格式”，在新窗口中可对相应项目进行设置。
1.3.2、设置项目及参数通常如下 [颜色与线条]：“填充”下的“颜色”一般设为“无填充颜色”；“透明度”一般设为“100”；“线条”下“线条颜色”一般设为“无线条颜色” [文本框“内部边距”]：上、下、左、右边距一般均设为“0” 其他可选项：“允许文字随边框自动缩放”等 1.4、“设置图形的默认效果”：设置完成后，可找到文本框工具条中的“设置图形的默认效果”并点击，以后文本框就按以上的设置出现，避免了每次都重复设置文本框的麻烦 2、“线型”、“虚线线型”及箭头样式将图形中的线条、箭头，根据需要，设置得粗细、虚实样式不同，可使图形更实用、美观 3、“填充颜色”工具适当选择“填充效果”，可使图形美观、增强立体感还可将己有图片插入到文件中 4、“绘图”工具栏中的工具4.1、“组合”和“取消组合”：没有组合的图形会因其他编辑而变乱、变散故图画好后一定要组合起来要对组合好的图形进行修改、调整，请先“取消组合” 4.2、对齐或分布：在图形或线条组合需要时用如画刻度尺时 4.3、叠放次序：有“置于顶层”、“置于底层”、“上移一层”、“下移一层”四个选项，根据图形需要选用。
4.4、旋转或翻转：自由旋转可直接在图形中使用；旋转900或1800时，要在本工具栏中选择对应的项 5、图形、线条根据需要角度的旋转选中需要旋转的图形或线条，双击（或点鼠标右键，在窗口中点击“设置对象格式”）后，新窗口中有“大小”按钮，点击后有“旋转”栏，在其后的方框中填写需要旋转的角度，如105，-37等，点击“确定”即可使图形或线条旋转其中，角度的“正”“负”表示旋转的方向五、图形的保存与在新文件中的使用1、保存图形的两种方法作好的图形，以一定的方式保存后，才能更有效的利用1.1、事先建立一个以“××图形”为名的文件，在编辑论文、课件、试题时，将作好的图形复制到该文件中保存起来也可先在该文件中画出常用的物理图形，再将其复制到编辑的文件中这种存储方式，图形是以矢量格式存盘的，占用的空间很小1.2、选中图形后点鼠标右键，在新工具条中选“另存为图片”并点击，再在新的窗口中选择存储地址、图片文件命名后点击“保存”即可这种存储方式，是以图片格式存盘的，占用空间大2、 使用己有图片的四种方法2.1、“复制”法：用上述第一种方式保存的图形，要在新文件中使用，主要用“复制”法但需要同时打开保存图形的文件和在编文件两个文件。
用此方法复制的图形，组合、调整、修改起来都很容易、简便，适合如电学部分等经常变化的、可由基本元件组合的图形2.2、用上述第二种方式保存的图形，主要采用“插入”法、“填充”法和在“文本框”内“插入”法使用插入”法：在需要插入图片的地方，点击窗口上方“插入”，在展开的工具条中部找到“图片”，再选右侧的“来自文件”，再在打开的新窗口中，选择你所存图片的地址、文件夹及文件，再点“打开”即可但此法插入的图片，不能修改；不同图片也难于组合，同时，在文件中不能“见缝插针”，在版面中占的位置较大，移动时会影响文件的版面填充”法：在需要插入图片的地方，先画一个矩形框，再双击矩形框，在新窗口的“颜色与线条”中，再点“填充”下方“颜色”右侧方框旁的向下的箭头，在打开的菜单点“填充效果”，在新窗口中点“图片”，再选择原来所存图片的地址、文件夹及文件，再点“打开”即可返回后，再将矩形框设为“无线条颜色”文本框”内“插入法”法：在需要插入图片的地方，先插入一个文本框，再在文本框中用上述“插入”法插入图片填充”法和“文本框”内“插入”法插入的图片，均不能对图片本身进行修改，但可较方便的移动和组合完整、不需要修改、不需要组合的图片，可主要使用这三种方法。
注意： 1、养成随时作图随时保存的好习惯0㎝12383736℃383736℃2、作图时，可先将“自选图形”下的“更多自选图形”工具栏打开，便于根据需要选择基本图形 六、作图实例1、刻度尺、温度计 2、平面（镜）的三种画法: 2.1、线条复制组合； 2.2、“带图案的线条”；OF1F2F合 2.3、“填充”法 3、力的合成与分解 4、光的折射和反射 5、正弦曲线及弹簧RAVRxP 6、电路元件及组合实例 7、一些实物的实例20g5gSN NS50gV05101501233150510150123V515A012300.20.40.60.63。
