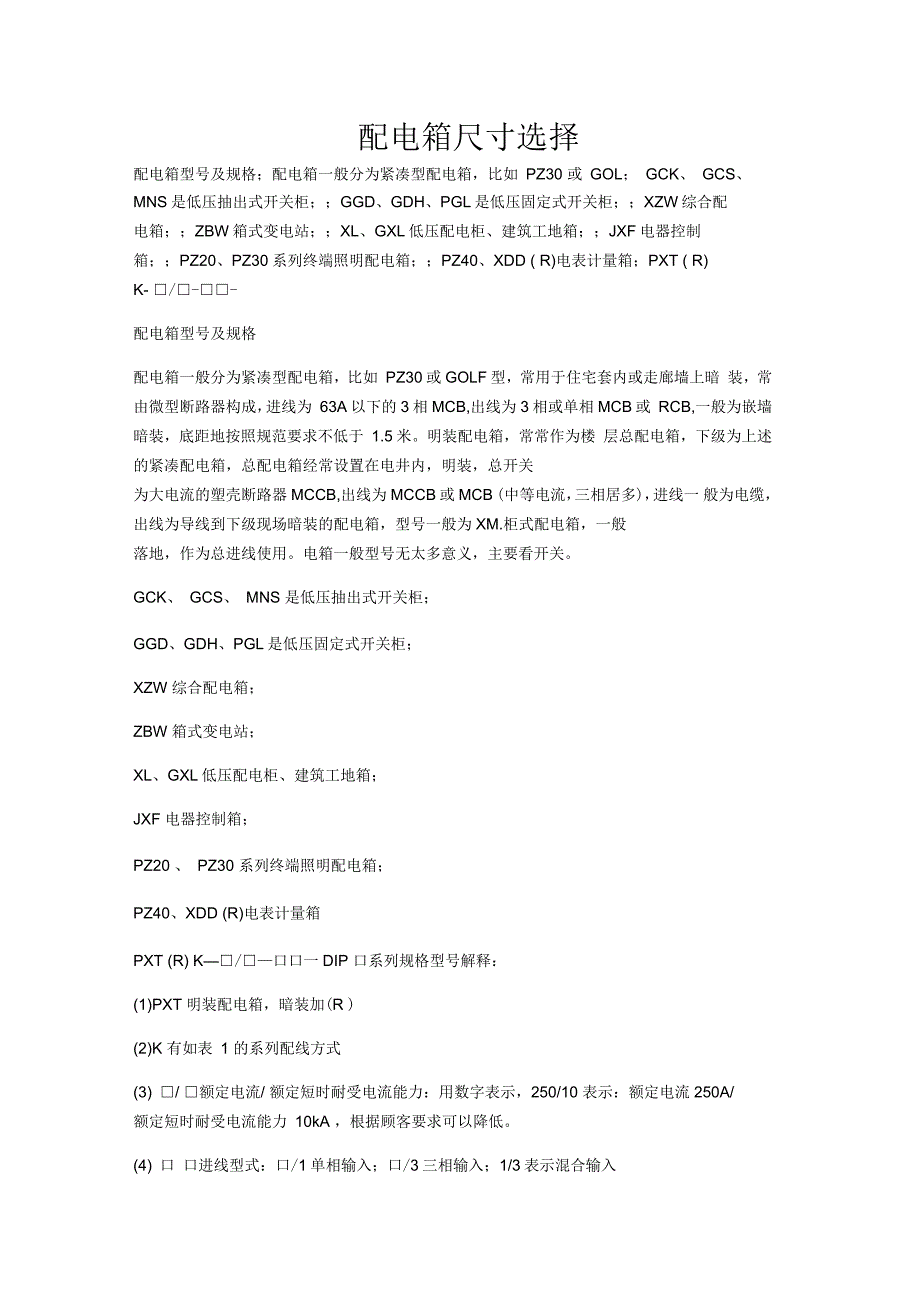

配电箱尺寸选择配电箱型号及规格；配电箱一般分为紧凑型配电箱，比如 PZ30 或 GOL； GCK、 GCS、 MNS是低压抽出式开关柜；；GGD、GDH、PGL是低压固定式开关柜；；XZW综合配电箱；；ZBW箱式变电站；；XL、GXL低压配电柜、建筑工地箱；；JXF电器控制箱；；PZ20、PZ30系列终端照明配电箱；；PZ40、XDD ( R)电表计量箱；PXT ( R)K- □/□-□□-配电箱型号及规格配电箱一般分为紧凑型配电箱，比如 PZ30或GOLF型，常用于住宅套内或走廊墙上暗 装，常由微型断路器构成，进线为 63A以下的3相MCB,出线为3相或单相MCB或 RCB,一般为嵌墙暗装，底距地按照规范要求不低于 1.5米明装配电箱，常常作为楼 层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器 MCCB,出线为MCCB或MCB (中等电流，三相居多)，进线一 般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM.柜式配电箱，一般落地，作为总进线使用电箱一般型号无太多意义，主要看开关GCK、 GCS、 MNS 是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW 综合配电箱；ZBW 箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF 电器控制箱；PZ20 、 PZ30 系列终端照明配电箱；PZ40、XDD (R)电表计量箱PXT (R) K—□/□—口口一DIP 口系列规格型号解释：(1)PXT 明装配电箱，暗装加(R )(2)K 有如表 1 的系列配线方式(3) □/ □额定电流/ 额定短时耐受电流能力：用数字表示，250/10 表示：额定电流250A/额定短时耐受电流能力 10kA ，根据顾客要求可以降低。
4) 口 口进线型式：口/1单相输入；口/3三相输入；1/3表示混合输入(5)口><□出线回路：单相回路X三相回路，6X3单相6回路，三相3回路(6) □/ □ 主开关型式/防护等级；1/IP30 单相主开关/IP30 ； 3/IP30 三相主开关/IP30表1：序号 汉语拼音字头 中文解释 装配图号 电气原理图号1 JL 计量箱 PXT01 PXT01 dq 系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq 系列6 JZ 计量照明箱PXT06 PXT06 dq 系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq 系列11 HH 混合功能箱PXT11 PXT11 dq 系列12 ZN 智能箱 PXT12 PXT12 dq 系列电气箱柜名称编号 规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC 或 ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱 AVP接线端子箱AXT举例说明吧GCK第一个 G 代表 配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱 1LA1a 1AL1b AT-DT 是什么意思还有1AP2 2AP1 3APc 7AP 1KX 之类的。
这是工程配电系统图中各个配电盘的常用代号，由设计者自行编排，没有强制性的规范但遵循一定的规律， AL 是配电箱、 AP 是动力配电箱、 KX 是控制箱等例如：1AL1b ——代表一层一位置的b种类配电箱；AT-DT ——电梯配电箱；1AP2 ——代表一层第二位置上的动力配电箱一般来说设计时都标配电箱的大概尺寸，定做时可以不按照设计时的尺寸来做，设计所提供的尺寸仅供参考，在图纸上也注明了箱体尺寸仅供参考，可以根据不同产品和现场施工需要修改箱体尺寸，设计的也不用出变更虽说是参考尺寸，但是设计师对箱子的大小应该心里有数，这样可以避免在施工时做的箱子和设计时差的太多，造成不必要的麻烦下面是我在做设计时估算箱子的方法，可以供楼主参考一下，这种方法计算出来的尺寸一般都会比实际尺寸大上一些1 . 当电箱只是照明电箱或者小动力时，进线小于10 平方时，如果开关位数小于20 位时，开关宽度尺寸加起来再每边加 20MM 就为电箱宽度，高度为开关高度加40MM ，深度为开关最大深度加 10MM ，2 当电箱只是照明电箱或者小动力时，进线小于10 平方时，如果开关位数大于 20 位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加 40MM 就为电箱宽度，高度为开关高度加 40MM ，深度为开关最大深度加 10MM ，3 当电箱只是照明电箱或者小动力时，进线小于10 平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加 20MM 就为电箱宽度，高度为开关高度加进线开关高度加 40MM ，深度为开关最大深度加10MM ，4 当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10 平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线.这种计算方法并不是小弟我自己发明出来的，是兼备丰富的设计和施工经验的师傅提供的，计算的依据仅依靠经验值，但是比较实用，希望能给楼主提供些帮助！一、电表箱:1 、单相六表位暗箱外框尺寸（宽x高 x厚）860x840x170，嵌墙尺寸（宽x高x 厚）790x750x110 ,留洞（宽 x高x厚）810x770x120 ,洞底距地1100,定位详平面图。
2、单相四表位暗箱外框尺寸（宽x高 x厚）610x840x170，嵌墙尺寸（宽x高x 厚）550x750x110，留洞（宽x 高x 厚）570x770x120，洞底距地1100，定位详平面图3、单相三表位暗箱外框尺寸（宽x高 x厚）850x550x170，嵌墙尺寸（宽x高x 厚）790x490x110，留洞（宽x 高x 厚）810x510x120，洞底距地1400，定位详平面图4、单相二表位暗箱外框尺寸（宽x高 x厚）610x550x170，嵌墙尺寸（宽x高x 厚）550x490x110，留洞（宽x 高x 厚）570x510x120，洞底距地1400，定位详平面图二、总熔断器盒1 、总熔断器盒实际尺寸（宽 x 高 x 厚） 440x620x165 ，嵌墙尺寸（宽 x 高 x 厚） 400x580x155 ，留洞（宽x 高 x 厚） 420x600x165 ，洞底距地2000 ，定位详平面图三、 T 接箱T 接箱（宽 x 高 x 厚） 290x290x150 ， 嵌墙尺寸（宽 x 高 x 厚） 260x265x125 ，留洞（宽 x 高 x 厚） 280x280x130 ，洞顶距板底300 ，定位详平面图。
四、住户配电箱1、15位住户配电箱留洞（宽 x高x厚）350x250x120 ,洞底距地2000,定位详平面图 2、 18 位住户配电箱留洞（宽 x 高 x 厚） 400x250x120 ，洞底距地2000 ，定位详平面图3、24位住户配电箱留洞（宽 x高x厚）300x430x120 ,洞底距地2000,定 位详平面图五、电信分线箱1、E型箱实际尺寸（高x宽x厚）700x500x150 , C型箱实际尺寸（高 x宽x厚） 500x380x150 ， B 型箱实际尺寸（高 x 宽 x 厚） 380x250x130 2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160洞底距地1300,定位详 平面图3、6层采用B型箱，留洞（高x宽x厚）400x270x140洞底距地1300, 定位详平面图六、楼层访客对讲及安保分线箱1 、楼层访客对讲及安保分线箱实际尺寸（宽 x 高 x 厚） 400x350x150 ，留洞（宽x 高x 厚） 420x370x160 ，洞底距地2000 ，定位详平面图2、2~6层分线盒（宽 x高x厚）268x208x80七、电视分接箱电视分接箱实际尺寸（宽 x 高 x 厚） 200x200x100 ，留洞（宽x 高 x 厚）220x220（H）x120 ，洞底距地2000 ，定位详平面图。
八、家庭信息箱1、2、6层家庭信息箱留洞（宽 x高x厚）300x500x120 ,洞底距地300,定位详平面 图 3~5 层家庭信息箱留洞（宽 x 高 x 厚） 300x200x120 ，洞底距地300 ，定位详平面图三亿文库包含各类专业文献、行业资料、文学作品欣赏、中学教育、生活休闲娱乐、应用写作文书、专业论文等内容本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
