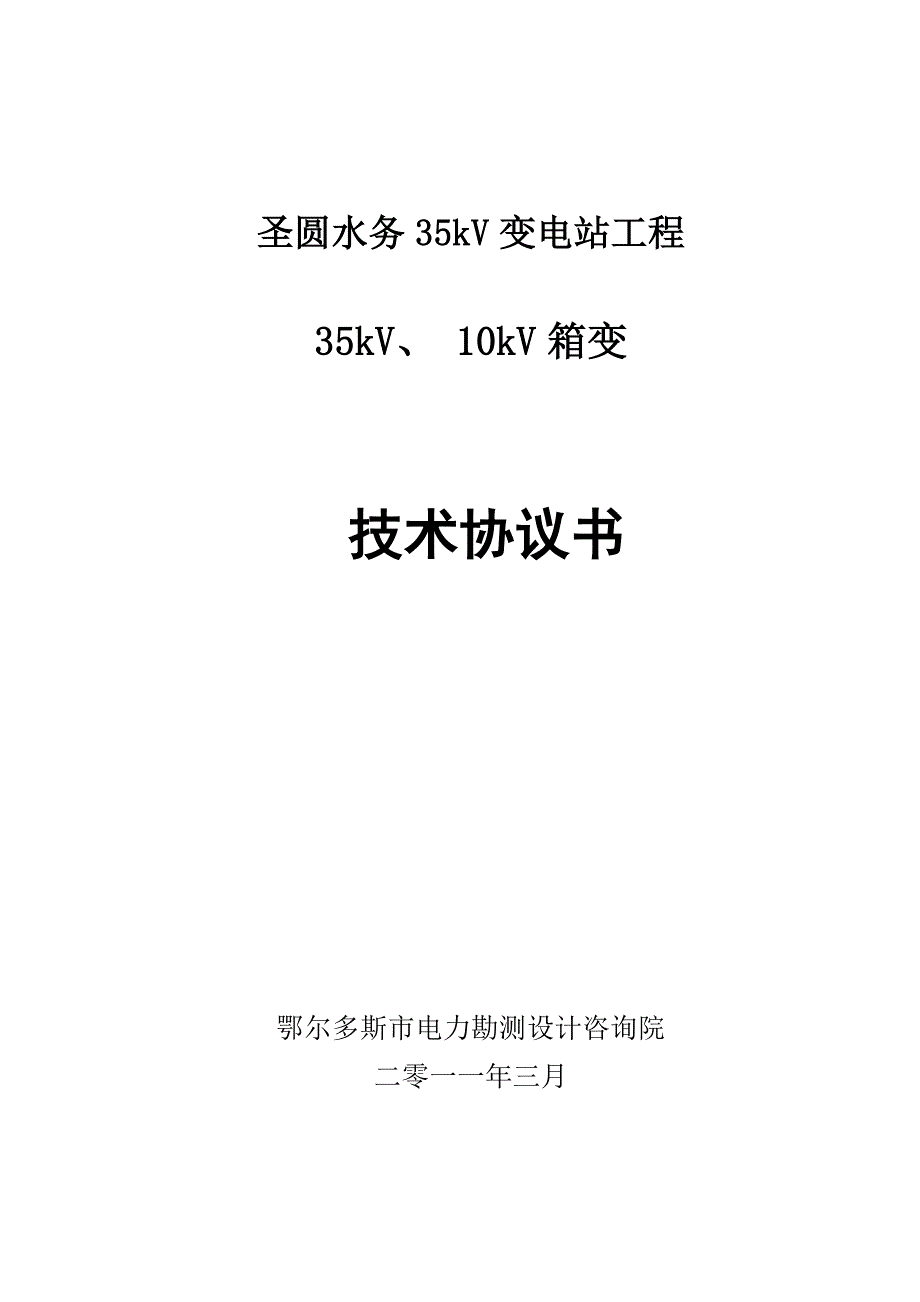

圣圆水务35kV变电站工程35kV、 10kV箱变 技术协议书鄂尔多斯市电力勘测设计咨询院二零一一年三月箱变规模说明：35kV箱体内：本期进线1回，PT 1回，变压器出线1回，母联隔离柜1面，所变1面10kV箱体内：进线1回，PT1回，出线2回，母联隔离柜1面，电容出线1回一、35kV箱变技术方案 1．35kV箱变开关柜结构说明35kV箱变采用单列布置，柜型为XGN-40.5金属交流封闭结构，内部开关采用ZN-40.5真空断路器，弹簧操动机构开关柜应满足下列条件：1.1 母线室、断路器、CT室、PT室在满足电气安全性能下紧凑布置，布局合理，安全、检修、试验应方便1.2 母线采用全绝缘、全热缩1.3 开关选用ZN-40.5型真空开关，并装有完善的机械/电气联锁1.4 XGN“五防”装置1.5 开关柜箱体采用冷轧钢板制作1.6 35kV箱体至变压器为电缆连接，10kV箱体至变压器为铜排连接1.7 35kV箱体走廊内宽1.4米2．35kV箱变技术参数项目单位参数额定电压kV35最高工作电压kV一分钟工频耐压kV95雷电冲击耐压kV185额定电流母线A1250进线A1250联络A1250馈线A1250额定热稳定电流kA/4s额定动稳定电流kA80制冷、照明电源V220 DC AC绝缘型式复合绝缘防护等级IP33D3．35kV箱变元器件的选择（1）35kV箱变内开关真空断路器。
本断路器的操动机构为弹簧储能式可以用交流或直流操作，也可用手动操作技术参数：参数名称单位技术参数额定电压kV额定电流A1250额定短路开断电流kV额定峰值耐受电流kV804s热稳定电流kV额定短路关合电流(峰值)kV80额定短路电流开断次数次20额定操作顺序 额定雷电冲击耐受电压(全波)kV185额定短时工频耐受电压(1分钟)kV95合闸时间s≤分闸时间s<8机械寿命次10000额定电流开断次数次10000储能电动机功率W=275储能电动机额定电压V=110 220储能时间s≤15合闸电磁铁额定电压V=110 220分闸电磁铁额定电压V=110 220过流脱扣器额定电流A5辅助开关额定电流AAC 10 DC 5机械特性调整参数：参数名称单位数值触头行程mm25±2触头超行程mm8±2合闸速度m/s分闸速度m/s触头合闸弹跳时间ms≤3相间中心距离mm350±2三相触头合、分闸同期性ms≤2每相回路电阻μΩ≤35（2）GN专用组合隔离开关35kV箱式变电站采用GN专用组合高压隔离开关GN型户内高压隔离开关是一种新型产品适用于额定电压40.5V，交流50Hz的电力系统中，在有电压无负载情况下分、合电路之用，是替代老产品而设计生产的换代产品。
可与高压开关柜配套，亦可单独使用配用专用手动操作机构均采用加强绝缘设计，可满足Ⅱ级污染场所条件下使用 技术参数：序号名 称单位GND /1250、GN/12501额定电压kV352额定电流A12503额定频率HZ504额定动稳定电流kA505额定热稳定电流kA206额定热稳定时间S471min工频耐压对地\断口kV95\1108雷电冲击耐压对地\断口kV185\2159机械寿命次2000（3）电流互感器该型互感器为环氧树脂浇注支柱式全封闭结构，适用于额定电压35kV及以下额定频率为50Hz的线路中作电流电能测量和继电保护用技术参数: 额定电压：35kV额定短时外施工频试验电压：一次对二次及地：95kV，1min二次对地：3kV，1min雷电冲击耐受电压： 185kV ，正负极性各三次额定一次电流（A)额定二次电流（A)准确级组合额定二次负荷（VA)准确限系数S级10P级K1K22*4005 S/0153020－3020（4）电压互感器35kV箱变PT柜选用JDZXF-35型电压互感器，此型电压互感器为环氧树脂浇注全封闭式结构，供额定频率为50HZ，额定电压为35kV及以下中性点非有效接地的电力系统中做电压、电能测量和继电保护用;可装入中置式手车柜或其它形式开关柜中，具有体积小、重量轻，可任意方向安装等特点。
技术参数型 号额定电压比(V)准确级额定输出(VA)cos=0.8(滞后)极限输出(VA)额定绝缘水平(kV)JDZXF9-3520/30/100300二、 10kV箱变技术方案1．开关柜结构说明箱内10kV一次系统采用KYN28A-12型中置式开关柜10kV断路器采用NV2-Y真空断路器每个开关柜单元都具有“五防”功能每个断路器单元柜的尺寸（宽×深×高）：由箱变厂家设计布置，开关柜内部布置有断路器、接地刀、CT、带电显示器、零序互感器避雷器，箱变前后门可开门，任何器件检修时没有死角，便于检修试验箱体内走廊内宽1.4米2．10kV箱变技术参数项目单位参数额定电压kV最高工作电压kV一分钟工频耐压kV42雷电冲击耐压kV75额定电流母线A1250进线A1250联络A1250馈线A630额定热稳定电流kA/4s/4额定动稳定电流kA80制冷、照明电源V220 AC绝缘型式复合绝缘防护等级IP33D3．元器件介绍说明（1）真空断路器NV2-Y-12/630(1250)特点机械寿命长达20000次电寿命高达50次 体积小 开距只有6mm低截流值高可靠性模块化设计，断路器模块和控制模块可分开安装每相一个独立的操动机构灭弧室与操动机构上下布置，使开关深度最小整体尺寸小，易与各种型式开关柜匹配合闸功小，终身免维护Ø 技术参数额定电压：10 kV额定电流： 630(1250)A额定工频耐压：42 kV额定冲击耐压：75 kV额定短路开断电流(4s)： 25（） kA操作次数 (合分循环)： - 在额定电流时20,000次 - 在额定短路开断时50次操作时间： - 合闸时间< 60 ms - 跳闸时间< 30 ms - 开断时间< 40 ms极间距：150 mm， 210 mm最大环境温度范围：-40/+55 °C重量 (根据极间距而定)：33 – 35 kg参照标准：IEC60056（3）10kV电流互感器² CT选择环氧浇注干式CT。
² 电流互感器型号为：LZZBJ9－10² CT容量完全满足电度表和RTU的需要，精度配置S20S/10P20/10P20，以支持电流表、保护所需电流² CT变比500/5（2*200/5）可选² 每条进线装设三只CT，每条出线都装设三只CT，断路器联络柜装设三只CT²参数表：序号项目单位参数1型号LZZBJ9-102额定电压kV103额定频率Hz504额定一次电流A200、400、5005额定二次电流A56额定热稳定电流kA37额定动稳定电流kA808额定热稳定时间s49准确等级20（5）10kV电压互感器JDZXF型电压互感器为单相三线圈环氧树脂浇注绝缘户内型产品，适用于额定频率为50Hz、额定电压为10kV及以下的中性点不直接接地系统中作电压、电能测量及继电保护用JDZXF型互感器的技术参数详见下表：（cosφ＝）型 号额定电压比（kV）额定容量（VA）极限输出(VA)连 接 组0.2级0.5级1级3级6P级(剩余绕组)JDZXF-1010/√√√305080200404001/1/1-12-12三、 电源系统箱变操作、照明、保护电源取自35kV站用变柜的400V出线站用变柜内变压器选择SC9-50/35型变压器。
箱变内各个单元设置单元柜照明，操作走廊设置通道照明，并设置应急照明设施四、 箱体结构特点1．双层结构箱式变电站的箱体均采用双层密封箱体，制作骨架的底架部件由槽钢焊接，框架由2.5mm厚优质冷轧钢板折弯成型后焊接成形，门板和顶盖均采用2.0mm厚优质冷轧板焊接而成，整体式结构，抗冲击能力强箱体的顶盖、高低压室门板及侧板均采用双层金属结构，中间充有聚氨脂和硅酸铝的混合物,防火性能好，隔温效果极好,双层箱体模拟室内运行环境,对环境温度的骤烈变化有着明显的抑制2．防腐处理箱变的防腐是箱变寿命的根本保证，是箱变内电气元件正常工作的基础，箱变底架、框架、门板、顶盖的表面防腐第一道工序是喷砂，其作用是除油、除锈和加大金属表面粗糙度，增强漆膜的附着力第二道工序是除尘第三道工序是喷锌，对箱变的边、角、棱和可动容易磨损的部位采用热喷锌，以防止磨损生锈第四道工序是喷“锌加”防腐第五道工序是喷锌加漆浆，目的是增强钢板、锌加和漆的附着力，第六道工序是喷3遍进口原料合资生产的聚胺脂高耐候性面漆，该漆即有硬度、强度，也有韧度可保证箱体在20年内不锈蚀热喷锌用电弧将锌丝加热至熔化或熔融状态，借助高速气流的雾化效果使其形成微细的熔滴，喷射沉积到经过与处理的箱体表面形成堆积结构涂层。
此涂层与钢的基体的结合强度可达6MPa，在PH值为6～12的环境中，喷0.3mm的锌涂层外加有机涂装对钢铁的有效保护期可长达25年3．密封处理箱体的开关室和控制室采用轿车的密封工艺－高弹性密封条，使智能箱变实现了防尘、防潮、防凝露4．精确加工箱变的各部位钻孔开孔，均由数控冲床进行以确保其精度，而且美观，有利于电器元件的安装调整，针对智能箱变产品的批量生产，公司还在环网柜、箱体、铜排等金属加工方面自制和采购了近70套模具，使智能箱变的生产进一步标准化、为批量生产提供了质量的保证，也提高了劳动效率5．空调的安装为确保箱体内温度，在箱体内，各装入两自动控温空调并采用自动温控器控制箱变内温度，确保箱体元器件的稳定运行 6．箱体标箱变底架有明显的起吊用吊装轴，箱体表面涂漆完成后，在低压柜门、变压器室门、高压室门等处分别设有明显的铭牌及警告牌及随门自动开关的照明设施所有可打开的门设置有防风拉杆，并且向外开启角度大于90°，并配有国际标准箱变户外挂锁，实现一台箱变一把钥匙所有开启门均与骨架可靠连接，底架焊有总接地螺栓同接地网连接接地，保证运行安全可靠。
