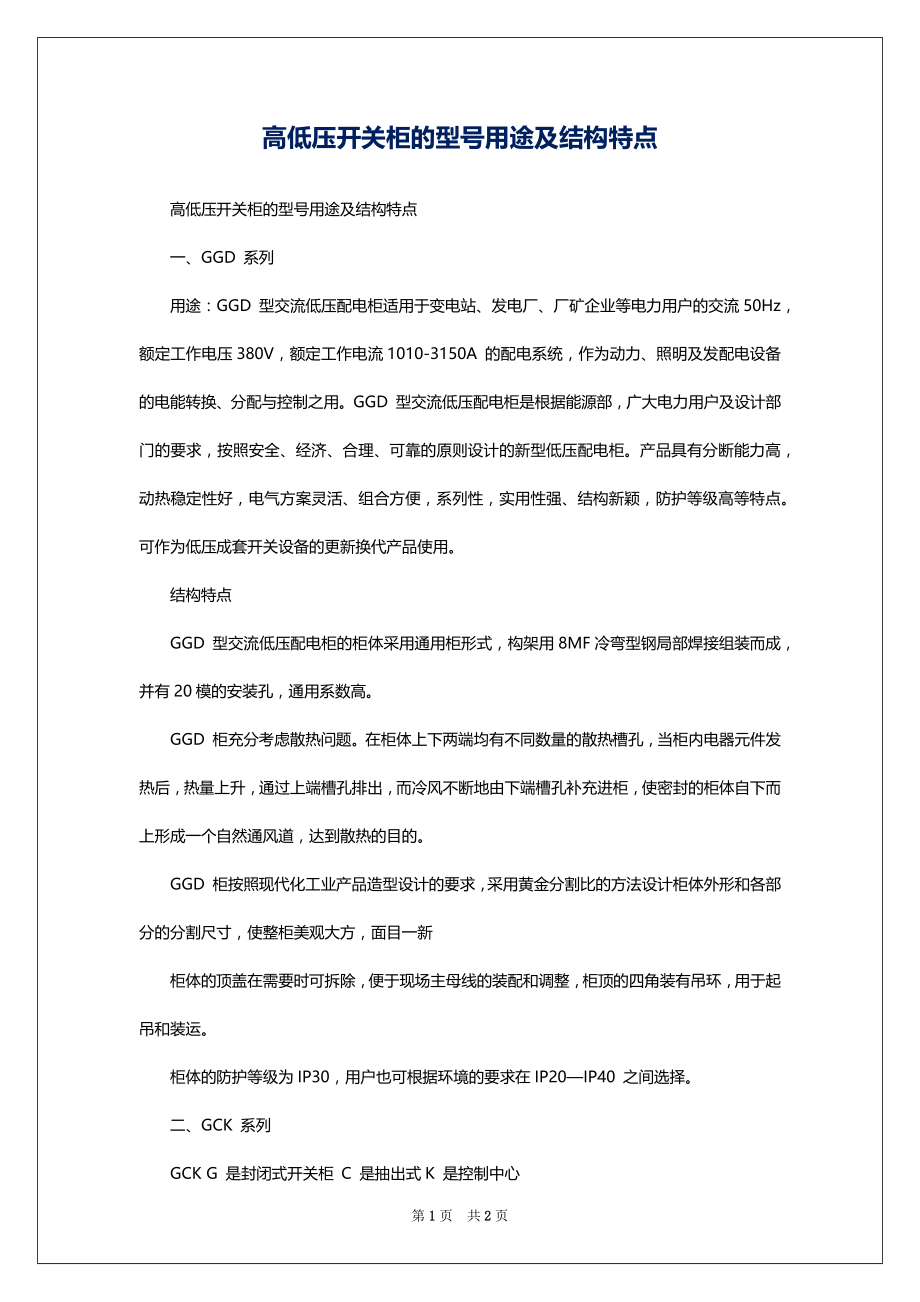

高低压开关柜的型号用途及结构特点 高低压开关柜的型号用途及结构特点 一、GGD 系列 用途：GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1010-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用GGD 型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点可作为低压成套开关设备的更新换代产品使用 结构特点 GGD 型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高 GGD 柜充分考虑散热问题在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的 GGD 柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40 之间选择 二、GCK 系列 GCK G 是封闭式开关柜 C 是抽出式K 是控制中心 用途：GCK 低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A 及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点 结构特点 整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高 柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全 MCC 柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启 受电开关、联络开关及MCC 柜的抽屉具有三个位置：接通位置、试验位置、断开位置。

开关柜的顶部根据受电需要可装母线桥 三、GCS 系列 用途：GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A 及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发 本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第2页 共2页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页。
