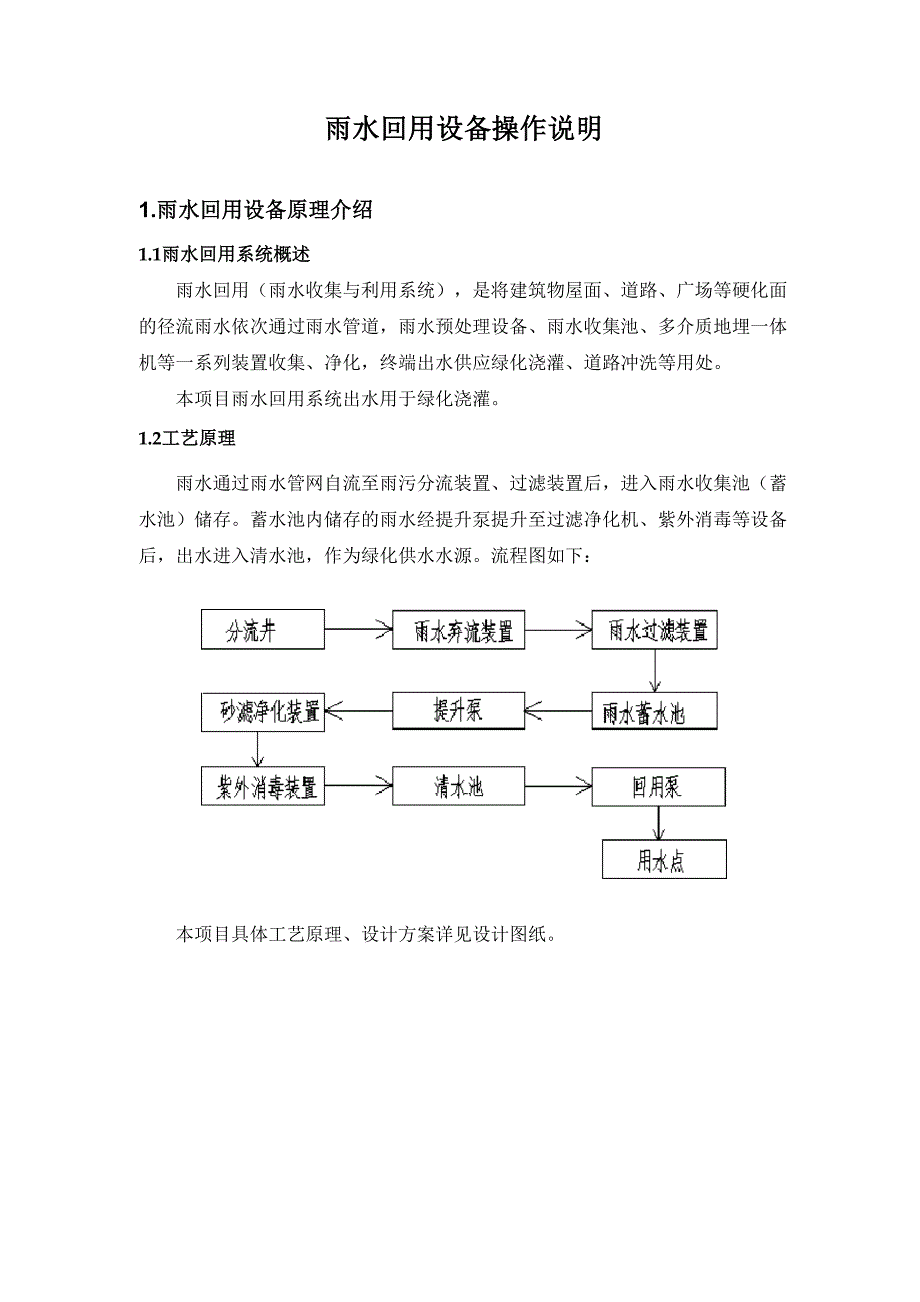

雨水回用设备操作说明1.雨水回用设备原理介绍1.1雨水回用系统概述雨水回用（雨水收集与利用系统），是将建筑物屋面、道路、广场等硬化面 的径流雨水依次通过雨水管道，雨水预处理设备、雨水收集池、多介质地埋一体 机等一系列装置收集、净化，终端出水供应绿化浇灌、道路冲洗等用处本项目雨水回用系统出水用于绿化浇灌1.2工艺原理雨水通过雨水管网自流至雨污分流装置、过滤装置后，进入雨水收集池（蓄 水池）储存蓄水池内储存的雨水经提升泵提升至过滤净化机、紫外消毒等设备 后，出水进入清水池，作为绿化供水水源流程图如下：本项目具体工艺原理、设计方案详见设计图纸2.雨水收集设备工艺功能说明2.1预处理装置预处理系统由雨污分流装置、过滤装置及配套管线组成，是雨水收集系统的 重要组成部分，对降低水池负荷和后续处理设备磨损有重要作用初期雨水夹杂着大量粉尘和泥沙，水质较差，为减少处理工序和设备费用， 一般弃流至排水管网，不做收集处理定义降雨前5min或屋面前3mm降雨径 流为初期雨水弃流装置在雨水收集系统第一道，PE壳体，内置304不锈钢滤网降雨初 期，弃流口打开，雨水通过管网排至室外管网末端降雨中后期，弃流口关闭， 雨水进入下一道工序：雨水过滤设备。
过滤装置配合弃流装置使用，PE壳体，内置304不锈钢滤网采用垂直过 滤原理，过滤效率达90%以上，能有效除去树叶、塑料袋等漂浮物，同时能有效 去除雨水中的悬浮物SS，出水进入蓄水池2.2雨水收集储存装置本项目雨水收集池、清水池采用PP模块拼装水池，整体埋地安装，蓄水池 设置两个检查口，清水池设置一个检查口用于后期清污、检修等各检查口位 置详见图纸蓄水池内设置2台提升泵，一用一备，将池内水提升至多介质地埋一体机清水池内设置2台回用泵，一用一备，用于绿化供水2.3雨水深度处理设备多介质地埋一体机是水处理设备的安装场所，内设多介质过滤一台，紫外线 消毒器一台，设备间排积水泵一台2.4雨水回用终端供水设备终端供水备指回用泵组，安装在清水池当绿化需要浇灌时，人工开启回用 泵，浇灌结束，人工关闭回用泵3.雨水回用设备操作维护注意事项说明：在操作雨水回用设备前，应该掌握该设备的结构、性能、工作原理、操作安全等内容才能进行操作3.1雨水回用控制柜操作顺序雨水收集系统投入使用时应按以下进行顺序操作:1、打开电控箱门，合上主电源空气开关，分路开关等，确保电源正常2、将手动/自动旋钮旋转到自动状态，此时雨水会自动收集、处理；浇花时只需旋转松开右上角急停按钮即可。
自动浇灌时，回用泵指示灯亮3、当需要检修设备或逐步操作时，可将手动/自动旋钮旋转到手动状态，进行各单体设备操作一般情况下无需手动操作浇灌，如需手动浇灌，应先打开提升泵，确保清水池内水位正常，才可再打开回用泵注意：自动状态下，主电源应保持不断电；当主电源断电又送电后，应首先确认三相电电源相序，避免电机反转3.2雨水回用系统维护注意事项雨水回用系统维护包含日常检查维护和专项检查维护日常检查应注意以下事项：1） 电柜电源是否正常，保证不断电2） 电柜元器件是否正常：指示灯是否正常指示，有无指示灯和设备实际运 行状况不符现象3） 设备是否正常运行：尤其是提升泵和回用泵是否符合高水位起泵低水位 停泵规律4） 管路有无漏水情况，及时反馈当遇到中到大雨时，应特别注意设备间水位情况，正常情况下设备间水深不 会超过5cm，当大雨时需打开设备间井盖，检查水位情况、设备间电源情况一 旦出现水位过高，设备间水泵未自动启动抽水情况，应逐步检查雨水收集系统是 否送电、水泵及电器元器件是否正常，并及时反馈，必要时用水泵抽水。
