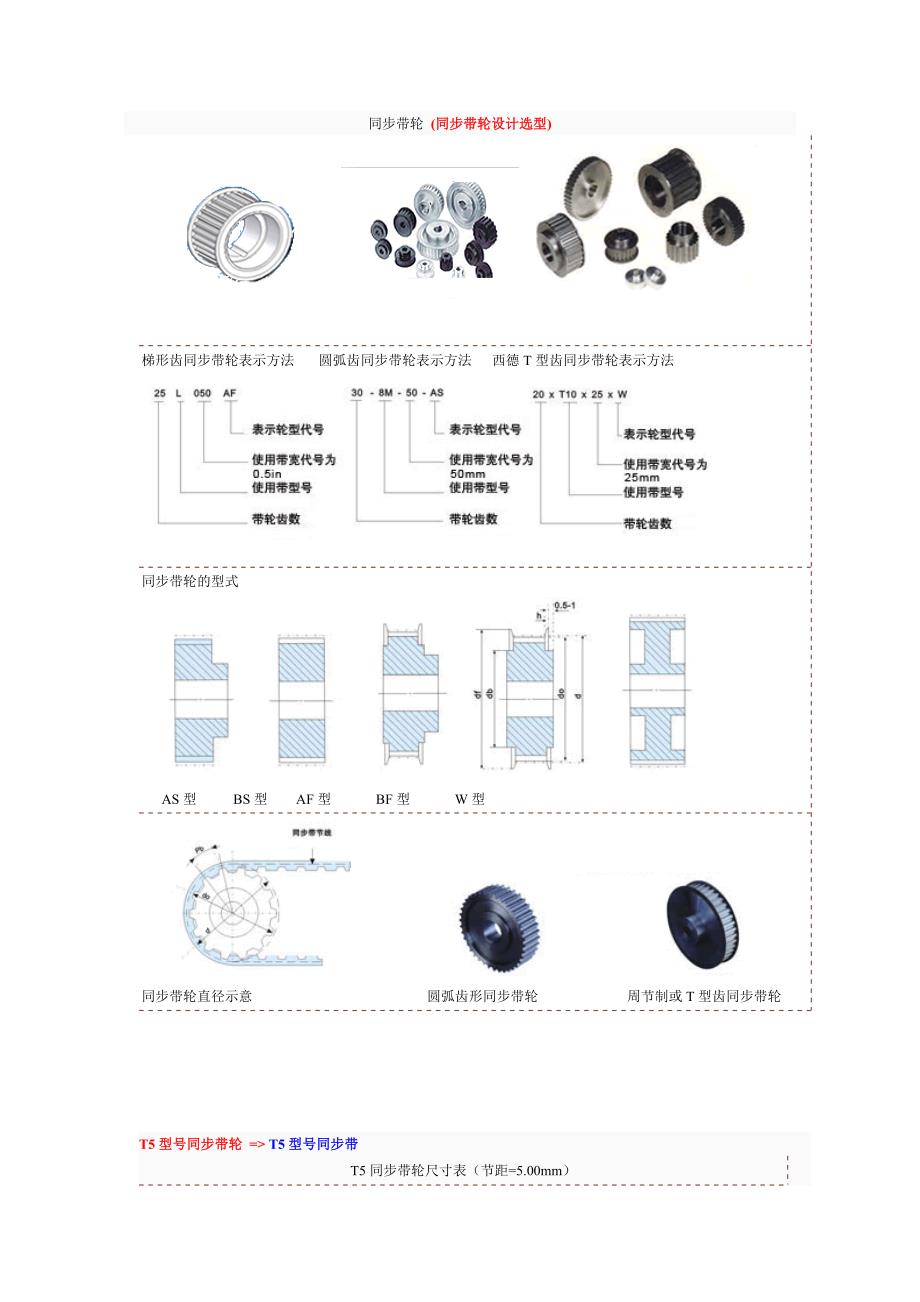

同步带轮 (同步带轮设计选型)梯形齿同步带轮表示方法 圆弧齿同步带轮表示方法 西德 T 型齿同步带轮表示方法同步带轮的型式AS 型 BS 型 AF 型 BF 型 W 型同步带轮直径示意 圆弧齿形同步带轮 周节制或 T 型齿同步带轮T5 型号同步带轮 => T5 型号同步带 T5 同步带轮尺寸表（节距=5.00mm）规格 齿数 节径 d 外径 do 档边直径 df 档边内径 db 档边厚度 h10-T5 10 15.92 15.07 18 12 111-T5 11 17.51 16.66 22 11 112-T5 12 19.1 18.25 25 15 113-T5 13 20.69 19.84 25 15 114-T5 14 22.28 21.43 25 15 115-T5 15 23.87 23.02 26 17 116-T5 16 25.46 24.61 29 18 117-T5 17 27.06 26.21 29 18 118-T5 18 28.65 27.8 32 21 119-T5 19 30.24 29.39 34.5 24.5 120-T5 20 31.83 30.98 34.5 24.5 121-T5 21 33.42 32.57 37.8 28 122-T5 22 35.01 34.16 40 27 123-T5 23 36.61 35.76 40 27 124-T5 24 38.2 37.35 44 32 125-T5 25 39.79 38.94 44 32 126-T5 26 41.38 40.53 44 32 127-T5 27 42.97 42.12 48 38 128-T5 28 44.56 43.71 48 38 129-T5 29 46.15 45.3 51 36 130-T5 30 47.75 46.9 51 36 132-T5 32 50.93 50.08 54 39 1.534-T5 34 54.11 53.26 28 47 1.536-T5 36 57.3 56.45 61 45 1.538-T5 38 60.48 59.63 64 48 1.540-T5 40 63.66 62.81 68 52 1.542-T5 42 66.85 66 73 61 1.544-T5 44 70.03 69.18 73 61 1.546-T5 46 73.21 72.36 78 66 1.548-T5 48 76.39 75.54 82 64 1.550-T5 50 79.58 78.73 86 70 1.560-T5 60 95.49 94.64 102 90 1.5T10 型号同步带轮 => T10 型号同步带T10 同步带轮尺寸表（节距=10.00mm）规格 齿数 节径 d 外径 do 档边直径 df 档边内径 db 档边厚度 h12-T10 12 38.2 36.35 40 27 113-T10 13 41.38 39.53 49 29 114-T10 14 44.56 42.71 49 29 115-T10 15 47.75 45.9 51 36 116-T10 16 50.93 49.08 54 39 117-T10 17 54.11 52.26 61 45 1.518-T10 18 57.3 55.45 61 45 1.519-T10 19 60.48 58.63 64 48 1.520-T10 20 63.66 61.81 68 52 1.521-T10 21 66.85 65 75 55 1.522-T10 22 70.03 68.18 75 55 1.523-T10 23 73.21 71.36 80 60 1.524-T10 24 76.39 74.54 82 64 1.525-T10 25 79.58 77.73 26-T10 26 82.76 80.91 90 70 1.527-T10 27 85.94 84.09 90 70 1.528-T10 28 89.13 87.28 98 78 1.529-T10 29 92.31 90.46 98 78 1.530-T10 30 95.49 93.64 102 83 1.532-T10 32 101.86 100.01 106 88 1.534-T10 34 108.23 106.38 115 95 1.536-T10 36 114.59 112.74 123 103 1.538-T10 38 120.96 119.11 131 111 1.540-T10 40 127.32 125.47 131 111 1.542-T10 42 133.67 131.84 138 118 1.544-T10 44 140.06 138.21 146 126 1.546-T10 46 146.42 144.57 153 133 1.548-T10 48 152.79 150.94 50-T10 50 159.15 157.3 60-T10 60 190.99 189.14 T20 型号同步带轮 => T20 型号同步带T20 同步带轮尺寸表（节距=20.00mm）规格 齿数 节径 d 外径 do 档边直径 df 档边内径 db 档边厚度 h18-T20 18 114.59 111.76 124 98 4.519-T20 19 120.96 118.13 130 104 4.520-T20 20 127.35 124.49 136 110 4.521-T20 21 133.69 130.86 143 117 4.522-T20 22 140.06 137.23 149 123 4.523-T20 23 146.42 143.59 156 130 4.524-T20 24 152.79 149.96 162 136 4.525-T20 25 159.15 156.32 168 142 4.526-T20 26 165.52 162.69 175 149 4.527-T20 27 171.89 169.06 181 155 4.528-T20 28 178.25 175.42 187 161 4.529-T20 29 184.62 181.79 194 168 4.530-T20 30 190.99 188.16 200 174 4.532-T20 32 203.72 200.89 34-T20 34 216.45 213.62 36-T20 36 229.18 226.35 38-T20 38 241.92 239.09 40-T20 40 254.65 251.82 42-T20 42 267.38 264.55 44-T20 44 280.11 277.28 46-T20 46 292.85 290.02 48-T20 48 305.58 302.75 50-T20 50 318.31 315.48 60-T20 60 381.97 379.14 T2.5 型号同步带轮 => T2.5 型号同步带T2.5 同步带轮尺寸表（节距=2.50mm）规格 齿数 节径 d 外径 do 档边直径 df 档边内径 db 档边厚度 h18-T2.5 18 14.32 13.79 18 12 119-T2.5 19 15.12 14.59 18 12 120-T2.5 20 15.92 15.39 18 12 121-T2.5 21 16.71 16.18 18 12 122-T2.5 22 17.51 16.98 22 11 123-T2.5 23 18.3 17.77 22 11 124-T2.5 24 19.1 18.57 22 11 125-T2.5 25 19.89 19.36 22 11 126-T2.5 26 20.69 20.16 25 15 127-T2.5 27 21.49 20.96 25 15 128-T2.5 28 22.28 21.75 25 15 129-T2.5 29 23.08 22.55 25 15 130-T2.5 30 23.87 23.34 29 18 132-T2.5 32 25.46 24.93 29 18 134-T2.5 34 27.06 26.53 32 21 136-T2.5 36 28.65 28.12 32 21 138-T2.5 38 30.24 29.71 32 21 140-T2.5 40 31.83 31.3 34.5 24.5 142-T2.5 42 33.42 32.89 37.5 28 144-T2.5 44 35.01 34.48 40 27 146-T2.5 46 36.61 36.08 40 27 148-T2.5 48 38.2 37.67 40 27 150-T2.5 50 39.79 39.26 44 32 160-T2.5 60 47.75 47.22 51 36 1。
