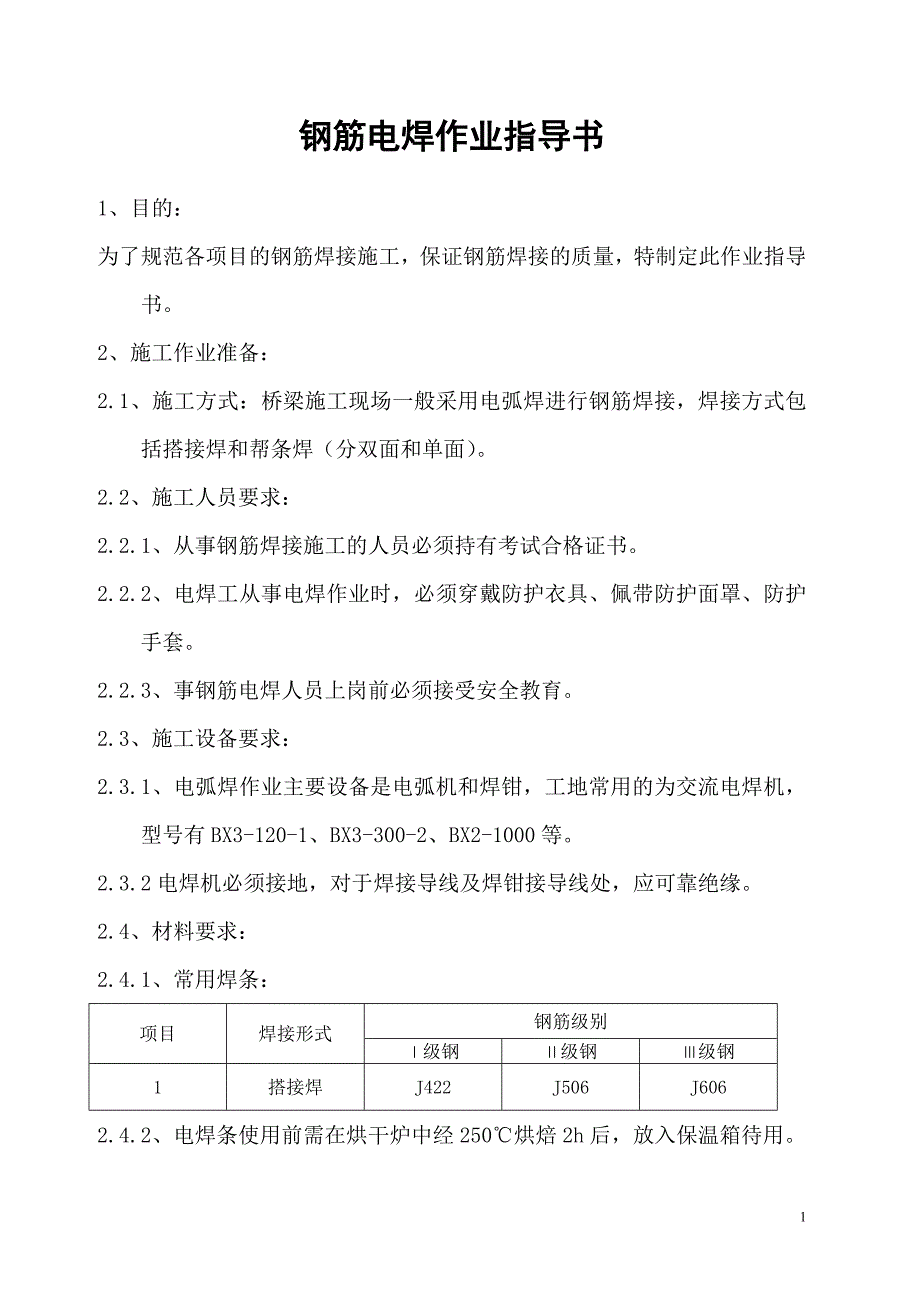

1钢筋电焊作业指导书1、目的：为了规范各项目的钢筋焊接施工，保证钢筋焊接的质量 ，特制定此作业指导书2、施工作业准备：2.1、施工方式：桥梁施工现场一般采用电弧焊进行钢筋焊接，焊接方式包括搭接焊和帮条焊（分双面和单面） 2.2、施工人员要求：2.2.1、从事钢筋焊接施工的人员必须持有考试合格证书2.2.2、电焊工从事电焊作业时，必须穿戴防护衣具、佩带防护面罩、防护手套2.2.3、事钢筋电焊人员上岗前必须接受安全教育2.3、施工设备要求：2.3.1、电弧焊作业主要设备是电弧机和焊钳，工地常用的为交流电焊机，型号有 BX3-120-1、BX3-300-2、BX2-1000 等2.3.2 电焊机必须接地，对于焊接导线及焊钳接导线处，应可靠绝缘2.4、材料要求：2.4.1、常用焊条：钢筋级别项目 焊接形式Ⅰ级钢 Ⅱ级钢 Ⅲ级钢1 搭接焊 J422 J506 J6062.4.2、电焊条使用前需在烘干炉中经 250℃烘焙 2h 后，放入保温箱待用22.4.3、焊条直径和电焊电流选择应符合下表规定：焊条直径和焊接电流搭接焊、帮条焊焊接位置 钢筋直径(mm) 焊条直径(mm) 焊接电流 （A）平焊10-1214-2225-3236-403.245590-130130-180180-230190-240立焊10-1214-2225-3236-403.244580-110110-150120-170170-2202.5、环境要求：2.5.1、钢筋焊接一般应在固定场所（钢筋棚内）进行，这样可以避免不利条件的影响（如雨、风、雪、严寒等） 。
由于条件限制或工艺要求在现场施焊时，电焊作业不得在潮湿的地面进行，应至少离开地面 30cm 以上，雨天不得进行电焊作业冬季环境温度低于-20℃时，不得进行电焊作业2.5.2、电焊机应安设在干燥、通风良好的地点，周围严禁存放易燃、易爆物品在潮湿地点工作时电焊机应放置在木板上操作人员应站在绝缘板上或木板上作业3、焊接工艺：3.1、钢筋帮条焊与搭接焊：3.1.1、施焊前，钢筋的装配与定位，应符合下列要求：a、采用帮条焊时，两主筋端面之间的间隙应为 2-5mm；b、采用搭接焊时钢筋的预弯和安装，应保证两钢筋的轴线在同直线上；3c、帮条焊和主筋之间用四点定位焊固定，搭接焊时用两点定位，定位焊缝应离帮条焊或搭接端部 20mm 以上3.1.2、施焊时引弧应在帮条或搭接筋的一端开始，收弧应在帮条或搭接钢筋端头上，弧坑应填满多层施焊时第一层焊缝应有足够的熔深，主焊缝与定位焊缝，特别时在定位焊缝的始端与终端，应熔合好3.1.3、钢筋接头采用帮条焊或搭接焊时，焊缝长度双面焊不应小于 5d，单面焊不应小于 10d焊缝高度 h≥0.3d，并不得小于 4mm，焊缝宽度b≥0.3d，并不得小于 10mm，钢筋与钢板接头采用搭接焊时，焊缝高度h≥0.35d，并不得小于 6mm，焊缝宽度 b≥0.5d，并不得小于 8mm。
3.2、预埋件 T 形接头的钢筋焊接：预埋件 T 形接头电弧焊的接头形式分贴角焊和穿孔塞焊两种采用贴角焊时，焊缝的焊角 K 不小于 0.5d（I 级钢筋）~0.6d（II 级钢筋） 采用穿孔塞焊时，钢板的孔洞应做成喇叭口，其内口直径比钢筋直径d 大 4mm，倾斜角为 45 度，钢筋缩进 2mm施焊时，电流不宜过大，严禁烧伤钢筋3.3、装配式结构接头的钢筋焊接：在装配式骨架结构安装中，钢筋焊接应符合下列要求：3.3.1、当与预埋钢筋采用搭接焊时，对于焊接接头，在接头长度区段内（指 35d 长度范围内，但不小于 50cm） ，同一根钢筋不得有两个接头，受拉区主筋接头截面面积不得超过总面积的 50%，预埋钢筋伸出长度不小于 35cm3.3.2、钢筋轴线偏移较大时，宜采用冷弯矫正，但不得用锤敲打如冷弯4矫正有困难，可采用氧乙炔焰加热后矫正，加热温度不得超过 850℃，避免烧伤钢筋3.3.3、焊接时应选择合格的焊接顺序，一般可由两名焊工对称施焊，以减少结构的变形4、电弧焊作业注意事项：4.1、焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋4.2、带有垫板或帮条的接头，引弧应在钢板或帮条上进行无钢板或无帮条的接头，引弧应在形成焊缝部位，防止烧伤主筋。
4.3、根据钢筋级别、直径、接头形式和焊接位置，选择适合的焊条直径和焊接电流，保障焊缝与钢筋熔合良好4.4、焊接过程中及时清渣，焊缝表面光滑平整，加强焊缝应平缓过渡，弧坑应填满5、质量检验：见《公路桥涵施工技术规范》附录 E-2E 焊接钢筋的质量验收内容和标准第二部分“钢筋电弧焊接头” 5.1、批量规定：以 300 个同类型接头为一批；不足 300 个时仍作为一批5.2、外观检查：应在接头清渣后逐个进行目测或量测，检验结果应符合下列要求：5.2.1、焊缝表面平整，不得有较大的凹陷、焊瘤5.2.2、接头处不得有裂纹5.2.3、咬边深度、气孔、夹渣的数量和大小以及接头偏差，不得超过下表的规定：5接头形式编号 项 目 帮条焊 打接焊1 帮条对焊接中心的纵向偏差（mm） 0.5d2 焊接处钢筋轴线交角（°） 4 40.1d 0.1d3 焊接处钢筋轴线偏心（mm）3 34 焊缝厚度（mm） 0.05d 0.05d5 焊接宽度（mm） 0.1d 0.1d6 焊接长度（mm） -0.5d -0.5d7 横向咬边深度（mm） 0.5 0.5数量（个） 2 28 在长 2d 焊缝表面的气孔及夹渣 面积（mm 2） 6 65.2.4、外观检查不合格的接头，经休整或强补后，可提交二次验收。
5.3、强度检验试验：从成品中每批切取三个接头进行拉伸试验，试验结果应符合下列要求：5.3.1、三个试样的抗拉强度均不得低于该级别钢筋的规定抗拉强度值5.3.2、至少有两个式样呈塑性断裂，3 个试件均断于焊缝之外5.3.3、不合格的判定：当检验结果有一个试样的抗拉强度低于规定指标或有两个试样发生脆性断裂时，应再取双倍数量的试样进行复验复验结果如仍有一个试样的抗拉强度低于规定指标，或有一个试件断于焊缝或 3 个试样呈脆性断裂时，则该批接头即为不合格品模拟试样的数量和要求应与从成品中切取时相同当模拟试件试验结果不符合要求时，复验应再从成品中切取，其数量和要求应与初试时相同65.3.4、检查报告应在每批装配好的钢筋放入模板前提交监理工程师批准6、安全要求：6.1、大量焊接时，焊接变压器不得超负荷，变压器升温不得超过 60℃，以免过分发热而损坏6.2、室内电弧焊时，应有排气通风装置焊工操作地点互相之间应设挡板，以防弧光刺伤眼睛6.3、焊接过程中，如焊机发生不正常响声、变压器绝缘电阻过小、导线破裂、漏电等，均应立即进行检修6.4、为了避免影响三相电路中其他三相用电设备的正常运转，焊机最好设有单独的供电系统。
6.5、其它要求见《公路工程施工安全技术规范》JTJ076-957。
