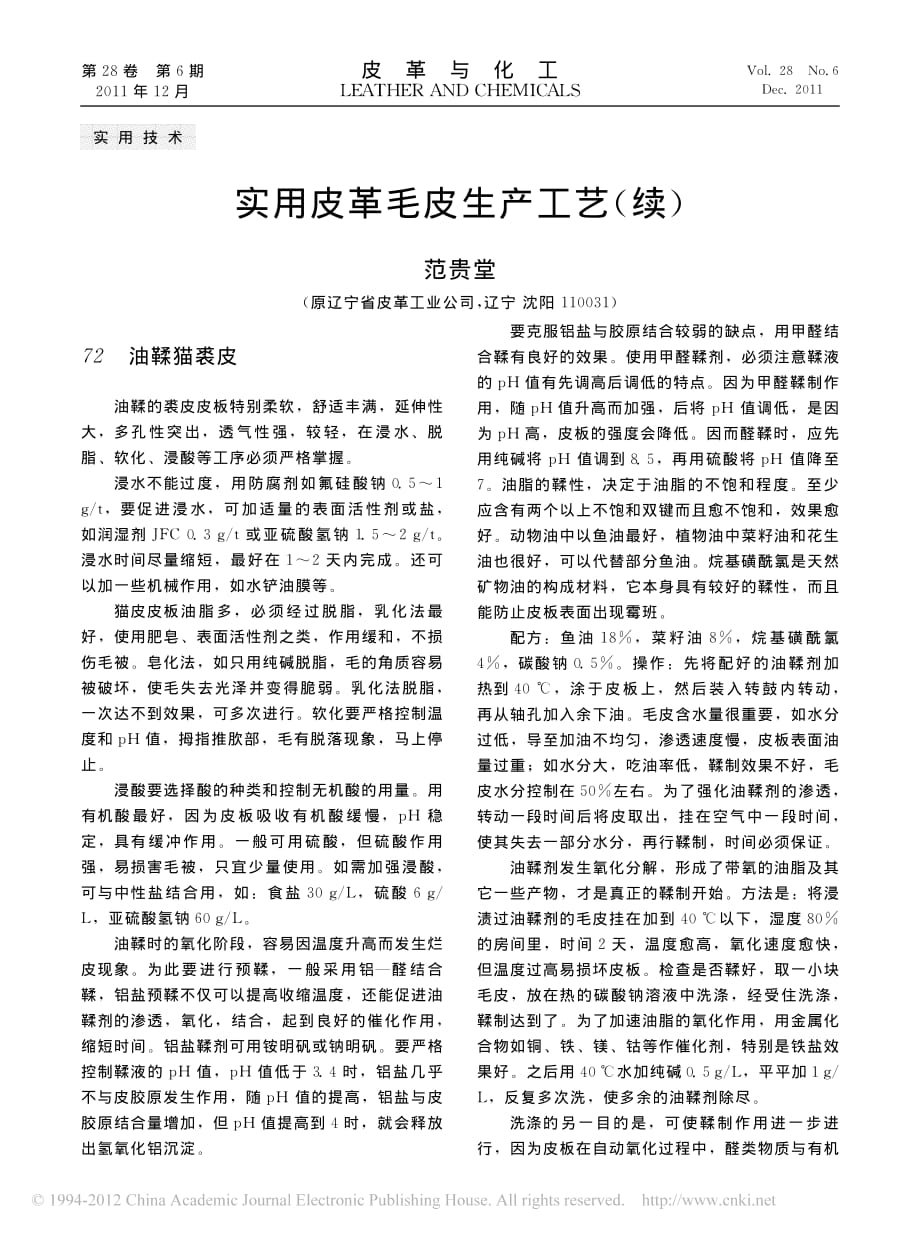

第２ ８卷 第６期 ２ ０ １ １年１ ２月 皮 革 与 化 工 Ｌ Ｅ Ａ Ｔ Ｈ Ｅ Ｒ Ａ Ｎ Ｄ Ｃ Ｈ ＥＭ Ｉ Ｃ Ａ Ｌ Ｓ Ｖ ｏ ｌ ． ２ ８ Ｎ ｏ ． ６ Ｄ ｅ ｃ ． ２ ０ １ １ 实 用 技 术 实用皮革毛皮生产工艺（ 续） 范贵堂 （ 原辽宁省皮革工业公司， 辽宁 沈阳１ １ ０ ０ ３ １） ７ ２ 油鞣猫裘皮 油鞣的裘皮皮板特别柔软，舒适丰满，延伸性 大，多孔性突出，透气性强，较轻，在浸水、脱 脂、软化、浸酸等工序必须严格掌握 浸水不能过度，用防腐剂如氟硅酸钠０ ． ５～１ ｇ ／ｔ，要促进浸水，可加适量的表面活性剂或盐， 如润湿剂Ｊ Ｆ Ｃ ０ ． ３ｇ／ｔ或亚硫酸氢钠１ ． ５～２ｇ／ｔ 浸水时间尽量缩短，最好在１～２天内完成还可 以加一些机械作用，如水铲油膜等 猫皮皮板油脂多，必须经过脱脂，乳化法最 好，使用肥皂、表面活性剂之类，作用缓和，不损 伤毛被皂化法，如只用纯碱脱脂，毛的角质容易 被破坏，使毛失去光泽并变得脆弱乳化法脱脂， 一次达不到效果，可多次进行软化要严格控制温 度和 ｐ Ｈ 值，拇指推肷部，毛有脱落现象，马上停 止 浸酸要选择酸的种类和控制无机酸的用量。
用 有机酸最好，因为皮板吸收有机酸缓慢， ｐ Ｈ 稳 定，具有缓冲作用一般可用硫酸，但硫酸作用 强，易损害毛被，只宜少量使用如需加强浸酸， 可与中性盐结合用，如：食盐３ ０ｇ ／Ｌ ，硫酸６ｇ ／ Ｌ，亚硫酸氢钠６ ０ｇ／Ｌ 油鞣时的氧化阶段，容易因温度升高而发生烂 皮现象为此要进行预鞣，一般采用铝—醛结合 鞣，铝盐预鞣不仅可以提高收缩温度，还能促进油 鞣剂的渗透，氧化，结合，起到良好的催化作用， 缩短时间铝盐鞣剂可用铵明矾或钠明矾要严格 控制鞣液的 ｐ Ｈ 值， ｐ Ｈ 值低于３ ． ４时，铝盐几乎 不与皮胶原发生作用，随ｐ Ｈ 值的提高，铝盐与皮 胶原结合量增加，但 ｐ Ｈ 值提高到４时，就会释放 出氢氧化铝沉淀 要克服铝盐与胶原结合较弱的缺点，用甲醛结 合鞣有良好的效果使用甲醛鞣剂，必须注意鞣液 的ｐ Ｈ 值有先调高后调低的特点因为甲醛鞣制作 用，随ｐ Ｈ 值升高而加强，后将ｐ Ｈ 值调低，是因 为ｐ Ｈ 高，皮板的强度会降低因而醛鞣时，应先 用纯碱将 ｐ Ｈ 值调到８ ． ５，再用硫酸将 ｐ Ｈ 值降至 ７油脂的鞣性，决定于油脂的不饱和程度至少 应含有两个以上不饱和双键而且愈不饱和，效果愈 好。
动物油中以鱼油最好，植物油中菜籽油和花生 油也很好，可以代替部分鱼油烷基磺酰氯是天然 矿物油的构成材料，它本身具有较好的鞣性，而且 能防止皮板表面出现霉班 配方：鱼油１ ８％，菜籽油８％，烷基磺酰氯 ４％，碳酸钠０ ． ５％操作：先将配好的油鞣剂加 热到４ ０℃，涂于皮板上，然后装入转鼓内转动， 再从轴孔加入余下油毛皮含水量很重要，如水分 过低，导至加油不均匀，渗透速度慢，皮板表面油 量过重；如水分大，吃油率低，鞣制效果不好，毛 皮水分控制在５ ０％左右为了强化油鞣剂的渗透， 转动一段时间后将皮取出，挂在空气中一段时间， 使其失去一部分水分，再行鞣制，时间必须保证 油鞣剂发生氧化分解，形成了带氧的油脂及其 它一些产物，才是真正的鞣制开始方法是：将浸 渍过油鞣剂的毛皮挂在加到４ ０℃以下，湿度８ ０％ 的房间里，时间２天，温度愈高，氧化速度愈快， 但温度过高易损坏皮板检查是否鞣好，取一小块 毛皮，放在热的碳酸钠溶液中洗涤，经受住洗涤， 鞣制达到了为了加速油脂的氧化作用，用金属化 合物如铜、铁、镁、钴等作催化剂，特别是铁盐效 果好之后用４ ０℃水加纯碱０ ． ５ｇ ／Ｌ ，平平加１ｇ ／ Ｌ，反复多次洗，使多余的油鞣剂除尽。
洗涤的另一目的是，可使鞣制作用进一步进 行，因为皮板在自动氧化过程中，醛类物质与有机 酸同时产生，有机酸使皮板处于酸性条件，阻碍了 醛类物质与生皮的结合，用碱性物洗涤，有中和酸 的作用，提高了醛类物质与生皮的结合，促进鞣制 过程 氧化期间，油鞣剂在适当的温度、湿度和时 间，与空气中的氧作用，部分油鞣剂分子发生了重 排和裂解，产生了醛醇酸等类物质，醛类物质在 ｐ Ｈ 值４～９的范围都能与胶原氨基结合，即化学 作用油鞣剂大量地吸附于皮纤维表面，是其物理 作用所以，油鞣过程是很复杂的化学、物理和机 械作用混杂的处理过程使油鞣剂充分渗透，控制 好氧化和洗涤条件，适当延长氧化时间是很重要 的 ７ ３ 草上霜毛革的制作 １、选皮：整张皮无伤残，毛疏密度适中的毛 皮 ２、准备工序：包括浸水、去肉、脱脂、浸酸、 软化在浸水加浸水酶，浸酸软化过程中加酸性 酶，可达到理想效果鞣前脱脂并脱净十分重要， 用纯碱和洗涤剂洗皮两次，再用２％四氯乙烯或煤 油，０ ． ５％的索尔澳Ｂ乳化剂，水溶液中脱脂２ｈ ， 达到彻底脱脂的目的去肉要去净并且不能破皮， 剪毛要较短，长度在０ ． ５～０ ． ８ｃ ｍ之间 ３、鞣制：甲醛鞣丰满度和弹性差，松面严重。
铬鞣法易污染毛被，使毛发污，发绿采用劳恩斯 坦鞣剂Ｌ Ｙ ２ ． ５ｇ ／Ｌ和三氧化二铬３ ． ３ｇ／Ｌ进行结 合鞣，不但毛色纯白，而且皮板呈浅兰色在鞣制 后期加入劳恩斯坦加脂剂既起到了加脂作用，也起 到了补充鞣制的作用同时解决了松面和裂面问 题再使用２ ． ５ｇ／Ｌ三氧化二铬复鞣，可使皮板更 丰满，强度更好 ４、磨革：采用粗磨和精磨两次磨法，粗磨在 鞣后，水分控制在２ ５％ 左右，精磨在复鞣之后， 进行湿磨，磨出的绒头细致均匀，完全定型 ５、染色：染色时要求染毛不染板，染板不染 毛，采用劳恩斯坦的酸性茜素染料染毛，劳瓦纽染 料染板效果理想 ６、草上霜的制做：国产醋酸铅染色和双氧水 拔色工艺，简单易行，但颜色单一，浮色大，色调 难控制，且醋酸铅毒性大进口化料的工艺有两种 方法：一种是将毛漂白，再用专用胶状物质将毛尖 保护起来进行染色，染色后再将毛尖上的胶状物洗 掉这种方法工艺复杂，操作困难，成本高另一 种方法是先染色，再用拔色剂拔色染色：液比 ２ ０，温度６ ０℃，时间２ｈ，投皮加染色助剂转３ ０ ｍ ｉ ｎ，再加染料转３ ０ｍ ｉ ｎ，再加０ ． ７ ５ｇ／Ｌ 甲酸转 ３ ０ｍ ｉ ｎ，再加０ ． ７ ５ｇ／Ｌ 甲酸转３ ０ｍ ｉ ｎ，出皮水洗 甩干、干燥。
拔色：拔色剂Ｌ Ｃ Ｎ－１ １ ２ ０ｇ，用２ ５ ℃水５ ０ ０ｇ完全溶解后加入４ ４ ０ｍ Ｌ甲酸 （９ ０％） ， 搅拌均匀后刷或喷于毛尖上，干后即可采用此工 艺从浸水到成品，生产周期十天可完成，简单易 行 ７ ４ 毛皮褪色技术 氧化褪色机理：过氧化氢即双氧水的结构为 Ｈ—Ｏ—Ｏ—Ｈ，由于两个氧原子之间的键结合不 牢固，很容易分解成水，并放出新生态氧，具有强 大的氧化能力：Ｈ２Ｏ ２＝Ｈ２Ｏ＋ ［Ｏ］ ，过氧化氢在 酸性溶液中会产生一种异裂分解反应，在弱酸性溶 液中由于抑制了过氧化氢的离解，因而比较稳定， 故商品中常加少量硫酸或磷酸溶液中加碱后则产 生剧烈分解氧化剂有：（ＮＨ４） ２Ｓ２Ｏ８，Ｋ Ｉ Ｏ３， Ｋ２Ｃ ｒ２Ｏ７，Ｎ ａ Ｃ ｌ Ｏ４，Ｉ２，Ｈ２Ｏ２，Ｎ ａ Ｏ Ｃ ｌ，ＫＭ ｎ Ｏ４， ＣＨ３Ｃ ＯＯＯＨ，在碱 性 条 件 下，黑 色 素 易 受 到 作 用，在ｐ Ｈ 值接近过醋酸的ｐ Ｈ 值８ ． ２时，得到最 大的脱色效应在脱色漂白阶段，氧化剂氧化破坏 吲哚残基的高度共轭体系，使其脱色催化接触褪 色在毛皮工业中广泛使用当用硫酸亚铁溶液处理 毛皮时，过氧化氢易于和色素作用。
二价铁离子的 催化作用，加速了黑色素的溶解根据双氧水和色 素的反应过程，在色素的溶解过程中采用双氧水溶 解，然后再用高锰酸钾或过醋酸脱色，这样可避免 高浓度双氧水在高 ｐ Ｈ 条件下对毛纤维的强烈损 伤过氧化氢分解越快，鳞片和毛干受到的破坏越 大，为使褪色缓慢进行，采用低温、弱碱条件，并 加入磷酸盐等稳定剂，使双氧水缓慢分解溶液中 加入护毛剂能防止毛的脆化作用 未完待续） · ９３ ·第６期范贵堂：实用皮革毛皮生产工艺 （ 续） 。
