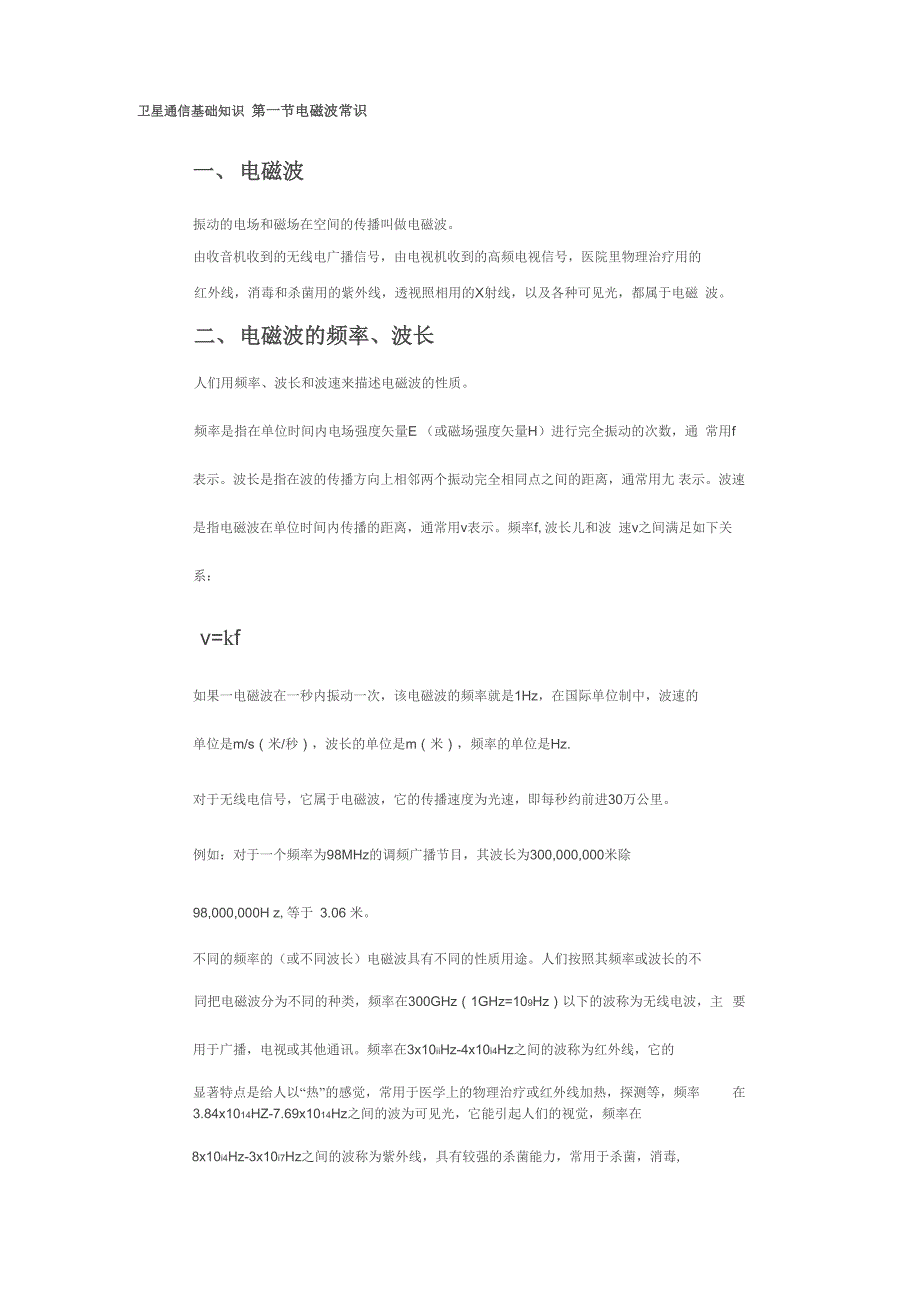

卫星通信基础知识 第一节电磁波常识一、 电磁波振动的电场和磁场在空间的传播叫做电磁波由收音机收到的无线电广播信号，由电视机收到的高频电视信号，医院里物理治疗用的红外线，消毒和杀菌用的紫外线，透视照相用的X射线，以及各种可见光，都属于电磁 波二、 电磁波的频率、波长人们用频率、波长和波速来描述电磁波的性质频率是指在单位时间内电场强度矢量E （或磁场强度矢量H）进行完全振动的次数，通 常用f表示波长是指在波的传播方向上相邻两个振动完全相同点之间的距离，通常用尢 表示波速是指电磁波在单位时间内传播的距离，通常用v表示频率f,波长儿和波 速v之间满足如下关系：v=kf如果一电磁波在一秒内振动一次，该电磁波的频率就是1Hz，在国际单位制中，波速的单位是m/s（米/秒），波长的单位是m（米），频率的单位是Hz.对于无线电信号，它属于电磁波，它的传播速度为光速，即每秒约前进30万公里例如：对于一个频率为98MHz的调频广播节目，其波长为300,000,000米除98,000,000H z,等于 3.06 米不同的频率的（或不同波长）电磁波具有不同的性质用途人们按照其频率或波长的不同把电磁波分为不同的种类，频率在300GHz（1GHz=109Hz）以下的波称为无线电波，主 要用于广播，电视或其他通讯。
频率在3x10iiHz-4x10i4Hz之间的波称为红外线，它的显著特点是给人以“热”的感觉，常用于医学上的物理治疗或红外线加热，探测等，频率 在3.84x1014HZ-7.69x1014Hz之间的波为可见光，它能引起人们的视觉，频率在8x10i4Hz-3x10i7Hz之间的波称为紫外线，具有较强的杀菌能力，常用于杀菌，消毒,频率在3x1017 Hz-5x10i9Hz之间的波称为X射线（或伦琴射线）它的穿透能力很强，常用于金属探测，人体透视等，在原子核物理中还有频率为1018HZ-1022HZ以上的射线，其穿透能力就更强了三、波段与频道由于利用频率可以计算出波长，一个频率范围将对应一个波长范围，所以频段与波段具有同样的意思两个叫法是对应的，也是通用的，在电视广播领域中，更多使用波段微波是指波长在微米级的无线电信号按照波长和用途不同，人们把无线电波又分成许多波段，如表1.1所示表1.1无线电波波段的划分名称英文波长范围频率范围极低频（极长波）100000Km 〜10000Km3Hz 〜30Hz超低频（超长波）10000Km 〜1000Km30Hz〜300Hz特低频（特长波）ULF1000Km 〜100Km300Hz 〜3000Hz甚低频（甚长波）VLF100Km 〜10Km3KHz 〜30KHz低频（长波）LF10000m 〜1000m30KHz 〜300KHz中频（中波）MF1000m 〜100m300KHz 〜3000KHz高频（短波）HF100m 〜10m3MHz 〜30MHz甚高频（米波）VHF10m 〜1m30MHz 〜300MHz特高频（分米波）UHF10dm 〜1dm300MHz 〜3000MHzd超高频（厘米波） 微SHF10cm 〜1cm3GHz 〜30GHz波极高频（毫米波）EHF10mm 〜1mm30GHz 〜300GHz至高频（亚毫米波）0.3nm 〜1um300GHz 〜1000GHz频道是指传送一个信号源节目所使用的频率（或波长）范围。
通常一个频段（或波段）能够再分成多个频道四、 极化方式当电磁波在空间传播时，其电场强度矢量E的方向具有确定的规律，这种现象称为电磁 波的极化在均匀无限空间中传播的电磁波是一种横波，其电场矢量E、磁场强度矢量 H和波的传播方向三者之间，两两互相垂直，常用电场强度矢量E的变化来代表电磁波的变化极化方式即卫星电视信号的电磁场的振动方向的变化方式按照极化方式的不同，电磁 波可分为线极化波和圆极化波等各种不同的类型所谓线极化波就是其电场强度矢量E沿一定角度方向的波，当E与地面垂直时，称为垂 直极化波；当E与地面平行时，称为水平极化波考虑到发射天线和接收天线的架设方便，减少重影，以及避开其他电波的干扰等因素，一般垂直极化波大多用于中波广播、 移动通讯、卫星电视广播等，水平极化波大多用于短波广播、地面电视广播、调频广播 和卫星电视广播等五、 Ku波段卫星通信波段及其特点卫星通信使用微波频段300MHz—30GH z,采用高频信号的目的是保证地面上发射的电 磁波能够穿透电离层到达卫星在卫星通信中，不同的卫星，或者同一颗卫星上的转发器所使用的频率范围不同，不同频率范围有不同的代号如3.95-5.85GHZ频率范围的代 号是C,该频率范围简称C波段；12.24-18GHZ频率范围的代号是Ku,该频率范围简 称Ku波段。
项目卫星通信所用的电磁波在12.24-18GHZ频率范围，属于微波范围的Ku波段，极化方式为垂直线极化六、 同步通信卫星简介由于电视信号属于微波信号，早期的电视广播信号主要在地面传播，其传播方式为直线传播由于地球本身是一个球体，传播距离受地球弯曲弧度的影响，一般传播距离为40-60公里要使电视信号传播的更远，就需要加高天线或增加中继站天线高度的增加是有限的， 中继站的增加会使信号衰减，成本加大要想减少中继站的数量，只能增加天线的高度，当我们把中继站搬到天上后，就变成了 卫星卫星通信的目的是扩大信息的覆盖面，减少地面微波中继站，减少信息传播过程 中的故障率，极大的提高信息的传输范围，提高信号的传送质量当卫星的轨道是圆形且在赤道平面上，卫星离地面35786.6公里，飞行方向与地球自转 方向相同时，从地面上任意一点看，卫星都是静止不动，这种对地静止的卫星称为同步 通信卫星利用三颗同步卫星，就能够使信号覆盖地球的表面用于电视节目转发的卫星一般都是同步通信卫星所以不同国家发射的通信卫星都在赤 道的上空，同步通信卫星所处的纬度都为0°C,经度在0-360C之间第二节卫星IP数据广播技术简介一、卫星数据广播技术概述卫星数据IP广播是通过UDP协议将数据打包送上卫星，再通过卫星下发至接收端。
接 收端使用指定的PC卡/接收机和相应的接收软件即可接收IP广播是基于新一代的卫星 数据广播方式，需要占用专门的IP频道资源在我国目前有取代VBI （电视逆程窄代数 据广播）的趋势中国教育电视台的远程教育节目将由VBI转移到IP数据广播方式卫 星IP数据广播每个通道的数据传送速率可达1Mbps,甚至更高，可以在实时传输高清晰 度的数字视频信号的同时传输远程教学所需的其他多媒体信息，完全能够满足远程教学 对带宽的要求由于是基于广播方式传输，其带宽不受上网人数的制约，每个用户都能 拥有同样的带宽IP数据广播不同于VBI，它将根据需要，把卫星上的转发器带宽分成 许多份，每一份叫一个IP通道，能够用于传送一组类型的数据内容，可以是计算机网站 信息，多媒体数据等IP数据广播目前在我国基本上是单向，即只能接收，也可以是双 向，即学校或家庭利用地面卫星天线和双向设备在接收信号的同时能够向卫星发射数据 信息二、卫星数字广播常用术语1. 上行频率：指发射站把信号发射到卫星上用的频率，由于信号是由地面向上发射，所 以叫上行频率2. 转发器：指卫星上用于接收地面发射来的信号，并对该信号进行放大，再以另一个频 率向地面进行发射的设备。
一颗卫星上可以有多个转发器3. 下行频率：指卫星向地面发射信号所使用的频率，不同的转发器所使用的下行频率不 同，换句话，当我们接收不同的节目内容时，所使用的下行频不同，在使用卫星接收机时所设置的参数也就不同，如果设置不正确，将不能接收相应的节目内容例如：我国 鑫诺一号卫星用于数据广播的下行频率之一为12,620MHz一颗卫星上有多个转发器， 所以会有多个下行频率4. 符号率：卫星节目的符号率，指数据传输的速率，与信号的比特率及信道参数有关，单位为MB/S目前市场上普遍使用的“诺基亚”、“菲力蒲”、“现代”、“同洲”、“九洲”等 卫星电视数字解压机的Symbol rate值在6-30MB/S从世界上卫星发展趋势看，卫星 电视的符码率越来越高，当一个载波信号携带的节目数越多时，此值越大5. mpeg-2：是一种动态音、视频信号的压缩传输标准(Moving Pictures Experts Group)，它分为音频、视频，传输标准等多种形式6. DVB： DVB(Digital video broadcasting)指数字视频广播，其主要目的是找一种对所有传输媒体都适用的数字电视技术与标准，其核心是以MPEG—2音、视频编码，有三种 标准：DVB-S数据广播-卫星方式DVB-C数据广播-闭路方式DVB-T数据广播-地面微波中继方式7. 纠错方式：FEC EP前向纠错码方式，不同的系统会有不同的设置，接收机的FEC方式的设置必须与上行站编码方式一致才能正确解码，目前亚洲2号卫星的FEC值为38. 本振频率：对C波段卫星接收机的LNB本振频率一般为5150MHz,而Ku频段高频 头的本振频率各不相同，常用的高频头的本振频率为11250或11300, —般具体是多少，请仔细查看高频头包装盒上的说明。
9. DiSEqC:英文为 Digital Satellite Equipment Control，直译为：“数字卫星设备控制”，有1.0、1.1、1.2、2.0等不同版本的标准，是用数字卫星电视接收机控制，发出指令集（控 制指令）给相应设备，如切换开关、切换器、天线驱动设备、LNB等工作过程是数字卫 星电视接收机内部在同步时钟脉冲配合下，通过与LNB高频头相连的同轴电缆线，经调 制于22KHz频率上交替变化的数字信号串行转送相关控制指令，DiSEqC1.0常用于控制 多入一出的中频切换器的控制；DiSEqC1.1是1.0的扩充版本；DiSEqC1.2则加入驱动并 控制推动杆或极轴座的功能；DiSEqC2.0就具有双向控制的功能，外设就会有信息传回数字卫星电视接收机简单的理解，可认为DiSEqC是数字卫星接收机中的一个设置参数，它能够使一个卫星 接收机接收多个不同卫星天线的信号在只有一个卫星接收天线时，该值设置为关（OFF）状态10. PID码：PID码是英文Packet Identifier简称,是包识别码的意思电视信号上传至卫 星首先要对音视频及数据信号进行编码，用MPEG-2标准压缩成PES包，再将PES包 转换成长度为188字节的传送IP包，它代表每帧画面的信息量。
在188字节中，用3B来 表示包开始前缀，以1B来表示包标识，2B表示PES包的包长度□剩下的是实时压缩的 活动图像声音等可变PES包，PID在传送包的包头上如果不知道PID值，就不能正确 接收相应的节目具体来讲，PID可分视频、音频两大类，其中视频类又分图像、图文类，音频类则分电视与广播类简单理解，PID就是为卫星上传送的节目加一个编号，数字卫星接收机或PC接收卡要根据这个编号来判断所接收的信号属于那一个节目PID就是收信人的地址和姓名在卫星数据广播中，每一个节目都有自己的PID项目扶贫通道的PID=b2总之，PID值是为了区分各种数据包的用途，DVB和MPEG-2标准中规定在数据包中所 加的标识符要想接收所需IP数据频道，必须添加相应的PID值附录4给出。
