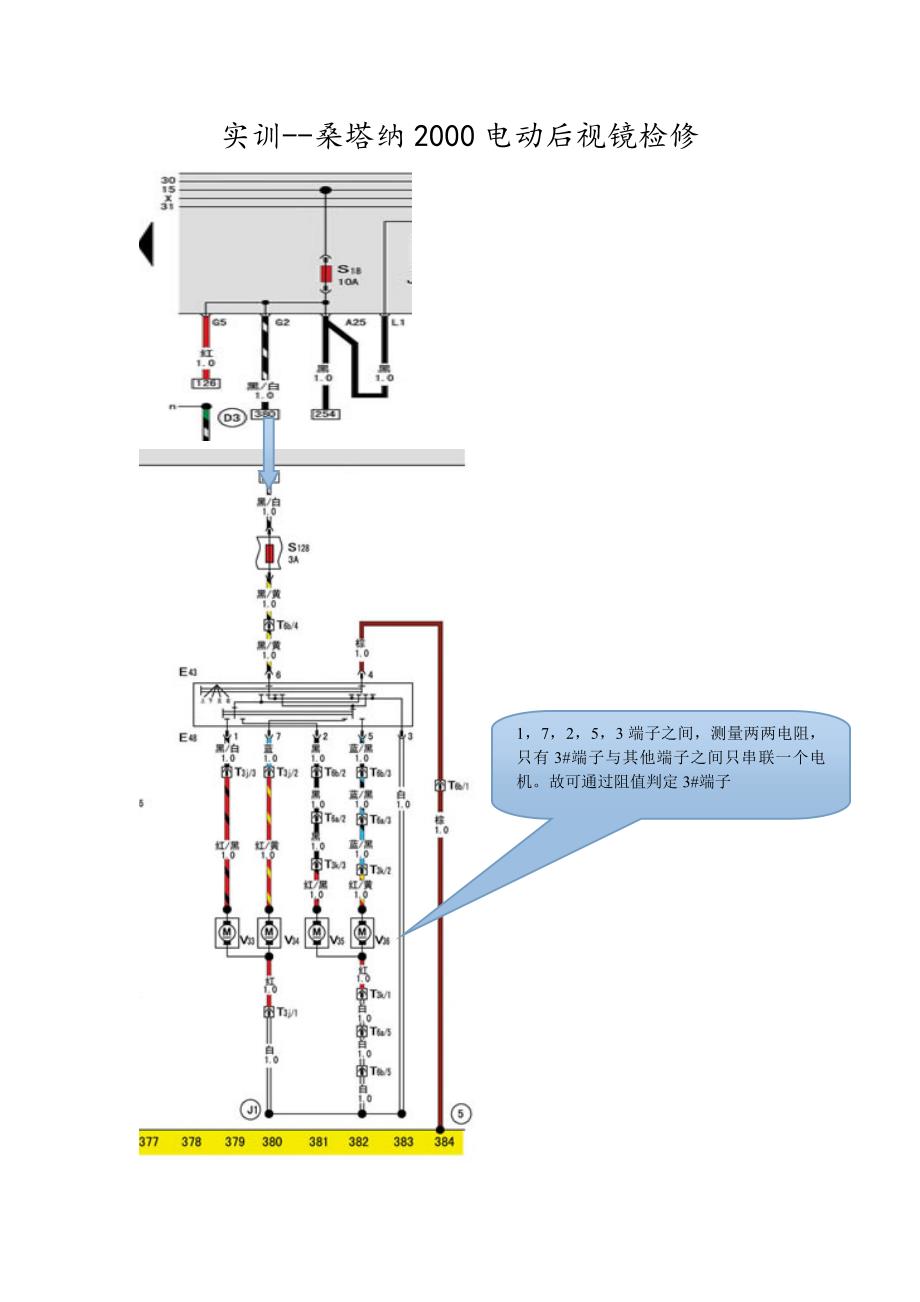

实训--桑塔纳 2000 电动后视镜检修1，7，2，5，3 端子之间，测量两两电阻， 只有 3#端子与其他端子之间只串联一个电 机故可通过阻值判定 3#端子一．各个端子的测量1.各端子的检测，从背面看电动后视镜的调 节开关插头为：X2.该电路图没有标明各个端子的含义，利用 万用表的电压挡检测各个端子确定各端子 为：7231X6453.确定 6#端子，与 4#端子首先确定电源 的输入端子 6#，方法：将万用表的黑表笔 搭铁，红表笔逐个测试，确定带有 12V 电 压的为电源端子同理，将红表笔接在电 源正极，黑表笔逐个测试各端子，确定带 有 12V 电压的为搭铁端子 确定搭铁的公共端子，公共端子的特点:根 据电路图分析可以发现，拔下开关的插头， 测量各个端子的阻值只有 3#端子与其他 端子之间只串联一个电机故可通过阻值 判定 3#端子 4.在动作开关的前提条件下，逐个测量 1，7，2，5 端子与 3#端子之间的电压，可 观察到极性相反的电压（例如：拨动左侧 后视镜上下调节按钮，可发现极性相反的 电压+12，-12V） 2．测量开关的好坏开关的好坏的判定标准，在拨动时某些端 子之间应该是导通的，在松开时应该是断 的。
根据电路图，可以判定： 开关旋向导通的端子 上 下 左左右 上 下 左右右。
