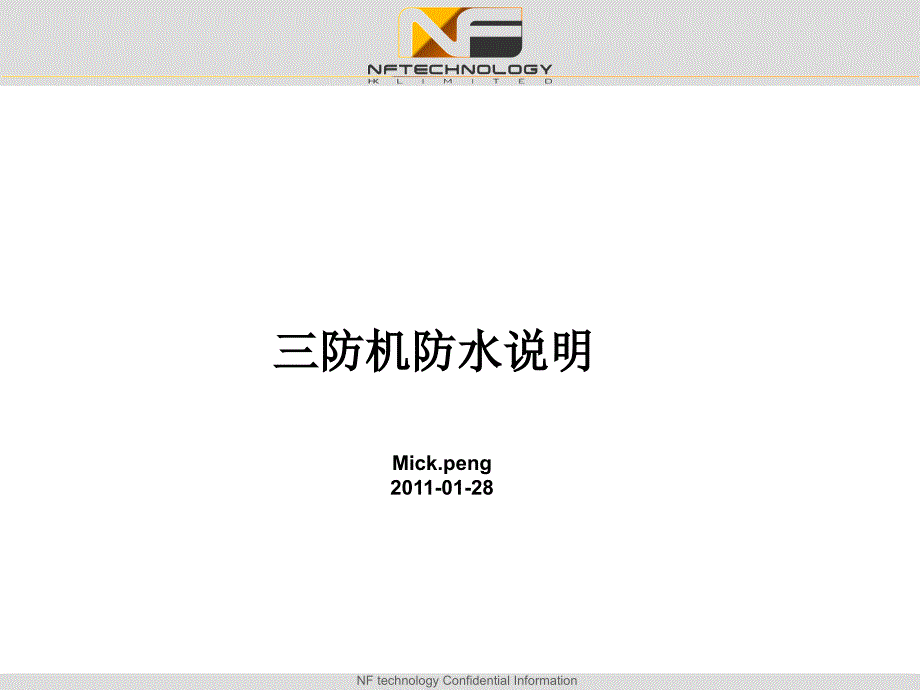

NF technology Confidential Information 三防机防水说明 Mick.peng 2011-01-28 整机外观 整机拆解(1) 整机拆解(2) LENS的防水结构 镜片厚度2.0mm，背胶+胶水贴在前壳上面 按键的防水结构 按键硅胶周圈长围骨，宽度1.2mm，dome片表面有覆盖胶膜防水（注意螺丝位覆膜处 理也做到防水），按键通过按键支架锁螺丝固定于前壳，硅胶围骨压缩量0.3mm左右 dome偏通过B-B连接器从底部壳 体开孔穿过去，连接到主板上 硅胶围骨 Rec围骨底部贴防水膜（特殊材料，防水且不影 响出音）+黄色硅胶支架，保证rec防水 RECEIVER的防水结构 侧键的防水结构 前壳采用双色注塑工艺，侧键位置壳体采用橡胶材料，壳体本身做出侧 键键帽并保证按压手感，内部做硅胶通过结构定位加背胶粘合 USB接口的防水结构 Usb塞子采用双色注塑工艺，和前壳usb孔配合面长软胶 围骨，使用过盈配合的方式来防水，主板usb插座加硅 胶支架做保护，usb塞子最后打螺丝锁在壳体上 mic的防水结构 前壳mic孔底部覆膜（同rec处覆 膜）+泡棉贴住，保证防水 SPK、CAM、闪光灯，的防水结构 Spk出音孔底部加覆膜（同rec覆膜材 质）贴住防水，底壳长围骨包住spk， 再加图示白色防水胶做密封处理 闪光灯背胶在壳体上，周圈加报色密封 胶处理 Cam做装饰件热熔在壳体上，中间镜片 背胶在底壳上，热熔孔加密封胶处理 电池盖的防水结构（1） 电池仓与电池盖配合面加硅胶，硅胶通过定 位柱+背胶的方式固定，硅胶厚度0.6mm， 电池盖配合面位置周圈长围骨，围骨高度 0.6mm宽度0.8mm，通过头部3插骨，底部 两个螺丝锁住的方式定位 电池盖的防水结构（2） 底壳头部3个插孔底部加密封胶防水处理 底壳两电池盖螺丝孔底部加密封胶防水处理 A、B壳配合的防水结构（1） A壳长公止骨，宽度1.2，高度2.0，底壳做凹槽，底部装硅胶绳硅 胶绳直径1.0mm，硅胶绳压缩密封防水，压缩量0.8mm左右 A、B壳配合的防水结构（2） 底壳外观面6个螺丝+电池仓内2个螺丝锁A、B壳，螺丝要加软胶垫圈密封防 水，螺丝孔再做螺丝塞与螺丝孔过盈配合防水，这里螺丝塞头部与底壳配合 为底壳软胶配合螺丝塞软胶，能起到更好的防水效果 NF technology Confidential Information THANKS 。
