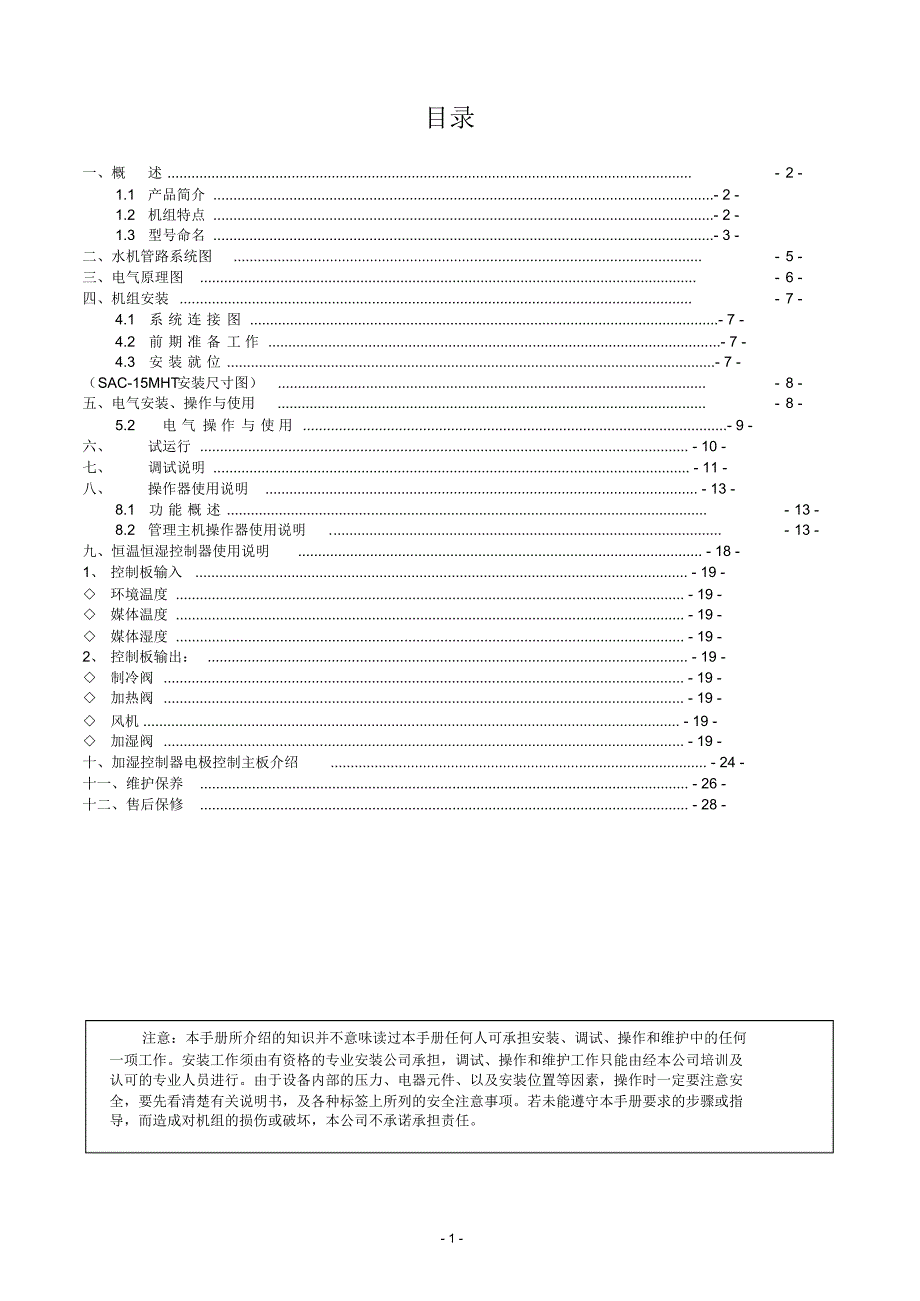

1 - 目录一、概述 . - 2 - 1.1 产品简介 .- 2 - 1.2 机组特点 .- 2 - 1.3 型号命名 .- 3 - 二、水机管路系统图 . - 5 - 三、电气原理图 - 6 - 四、机组安装 - 7 - 4.1系 统 连 接 图 .- 7 - 4.2前 期 准 备 工 作 .- 7 - 4.3安 装 就 位 - 7 - （SAC-15MHT 安装尺寸图） . - 8 - 五、电气安装、操作与使用. - 8 - 5.2电 气 操 作 与 使 用 - 9 - 六、试运行 - 10 - 七、调试说明 . - 11 - 八、操作器使用说明 - 13 - 8.1功 能 概 述 - 13 - 8.2管理主机操作器使用说明 - 13 - 九、恒温恒湿控制器使用说明 . - 18 - 1、 控制板输入 . - 19 - ◇环境温度 . - 19 - ◇媒体温度 . - 19 - ◇媒体湿度 . - 19 - 2、 控制板输出： - 19 - ◇制冷阀 - 19 - ◇加热阀 - 19 - ◇风机 - 19 - ◇加湿阀 - 19 - 十、加湿控制器电极控制主板介绍 - 24 - 十一、维护保养 - 26 - 十二、售后保修 - 28 -注意：本手册所介绍的知识并不意味读过本手册任何人可承担安装、调试、操作和维护中的任何一项工作。
安装工作须由有资格的专业安装公司承担，调试、操作和维护工作只能由经本公司培训及 认可的专业人员进行由于设备内部的压力、电器元件、以及安装位置等因素，操作时一定要注意安 全，要先看清楚有关说明书，及各种标签上所列的安全注意事项若未能遵守本手册要求的步骤或指 导，而造成对机组的损伤或破坏，本公司不承诺承担责任 2 - 一、概述1.1 产品简介风冷模块冷热水机组广泛适用于办公楼、别墅、厂房、医院、宾馆以及娱乐场所等各行各业不同规模工程中，而且市场占有率一直居高不下，皆因其有诸多优点：模块机组夏季供冷，冬季供热，还可以间隙供应热水，不需另设锅炉房；主机安装在屋顶，可省去冷冻机房的投资，避免冷却水的保养及“军团菌”的困扰； COP值较高，自动化程度高该系列模块风冷热泵冷热水机组是本公司集多年模块化冷热水机组的生产经验，结合最新科技发展而潜心研究、设计开发的新一代冷热水机组该产品紧随时代发展潮流，秉承“舒适、可靠、节能、环保”的设计理念，为用户提供更新颖、更经济的高性能产品1.2 机组特点1)数码变容量节能又舒适采用当今空调领域最先进的数码变容量技术，由单元模块任意组合而成各台主机由多个压缩机组成，容量能够根据室内负荷自动调节，既提高了舒适度，又最大限度地节能。
2)采用新型专利螺旋流高效套管换热器采用新型专利高效套管换热器，铜管为螺纹铜管，确保制冷剂处于紊流状态，使换热更充分3)采用亲水铝箔翅片式换热器采用空调换热器专用亲水铝箔，有脱脂后的普通工业铝箔、亲水膜和增强防腐层组成该亲水铝箔由五层结构组成，五层结构是由一层铝箔、两层增强防腐层和两层亲水膜构成用此亲水铝箔做空调换热器翅片，可改变凝露水珠在翅片表面上的接触角，消除空调换热器的“水桥”现象，减缓白粉现象的产生，使空调器的制冷量相对提高７～１５％，并延长换热器的有效使用寿命4)电子膨胀阀节流稳定又可靠采用多元传感模糊控制技术，精确控制冷媒流量，控温更精确；并能使压缩机始终工作在良好状态，高效、可靠、寿命更长 3 - 1.3 型号命名- 4 - 1.4 详细参数表型号SAC-15MHT 电源380V/50HZ 制冷量KW 15 制热量KW 18 组 机 总 输入功率制冷（ KW ）4.9 制热（ KW ）5.3 电流A 9 压缩机型式密封涡旋型 数量1 制冷总输 入功率 （KW ）4.6 空气侧换热器型式亲水铝箔翅片式换热器风机数量2 风机总输入功率 （KW ）0.32 水侧换热器型式板式换热器水流量 (m3/h) 4.8 连接方式标准丝口连接 水阻力(kPa) ≤50 进出水接管(mm) 1″制冷剂种类 / 控 制方式R22/ 电子膨胀阀充注量 (Kg) 4 安全保护高压、低压、过热、欠电压、过载、相序、缺相、防冻、过流、水流过低、 制冷剂泄漏噪音 dB(A) ≤60 外形尺寸（mm ）950×360×1330 重量静止 (kg) 110 注由于产品的不断升级，设备参数的变动在所难免，恕不另行通知。
5 - 二、水机管路系统图2.1 机组管路系统图符号说明过滤器电子膨胀阀四通阀针阀低压开关高压开关sLPHP压缩机ss储液器HPLP冷冻水进气分板式换热器冷冻水出2.2 制冷 / 热循环路线- 6 - 三、电气原理图接 地NL1L2L3KF1压 缩 机电 源电 气 原 理 图 ： 单 压 机 风 冷 水 机NABC电脑板电源接口变 压 器 次 级变 压 器 初 级温度开关高 压 开 关低压开关排气回 气环 境化 霜C L C H B 0 A 0FA N 2FA N 1STF通 信 接 口压 机四通阀风机DLR-ZK-5PS12LD变 压 器JPT0JP T1JP T2JP T3JP IN 2JPIN 3JP IN 1C N1S TF风 机接 线 端 子JPIN4:手 动 运行 指 令JPIN3:压 力 开 关JPIN2:水 流 开 关JPIN1:手 动 制冷 或 制 热模 式 选 择A0:通 信 线 A相B0:通 信 线 B相CH:管 理 通 信 线 (CH)相CL:管 理 通 信 线 (CL)相温 度 传 感 器 接 口JPT0:压 缩 机 排 气 温 度 传 感 器JPT1:压 缩 机 回 气 温 度 传 感 器JPT2:室 外 环 境 温 度 传 感 器JPT3:室 外 冷 凝 器 温 度 传 感 器JPT4: 水箱 温 度 或 回 水 温 度继 电 器 输 出FAN1:室外 风 机FAN2:水泵 输 出 (或电 加 热 输 出 )KF1:压缩 机 接 触 器STF:四通 阀指 示 灯 显 示闪 烁 次 数 / 意 义1次水 流开 关2次温 度传 感 器 保 护 （ 有 温 度 传 感 器 温度 信 号 不 正 确）3次相 序保 护4次压 机1排 气温 度 保 护5次无 效6次压 机1压 力开 关 保 护7次压 机1回 气温 度 低 保 护电 子 膨 胀 阀JP D P F1操 作 器 接 口线 控 器C N2JP T4JP IN 4水 机 线 控 器JPIN4JPIN4JPIN1JPIN1CHCLF2L F2N运行信号(M1/M2)制冷/制热通信接口水泵或电加热输出AC220V控 制 箱 电 气 原 理 图POWERLED-J接 地NCBAKF2风 机电 源电 加 热KF1KF3变 压器互感 器互 感 器KF3Y1Y2KF2风 机 1风 机 2制 冷加 湿加 热NNUVWKF2KF4KF1KF2KF4LED1环 境 媒 体湿 度显 示 板环 境 温 度传 感 器媒 体 温 度传 感 器湿度 传感 器MNNLLL-INWOFIDRLINKJL HWKF1: 电加 热 接 触 器KF2: 风机 接 触 器KF3: 加湿 器 接 触 器KF4: 加湿 信 号 转 换 继 电 器YI : 进水 电 磁 阀Y2 ：排 水 电 磁 阀TK1/2:温度 开 关HW: 水位 检 测M1M1U3V3W3U2V2W2U1 V1 W1TK1/2HW加 湿 器- 7 - 四、机组安装4.1 系统连接图4.2 前期准备工作1）机组运到安装现场，应仔细检查，对照装箱单检查所有项目，如发现机组损坏，缺少零部件或运输过程中造成损坏，应及时通知我公司售后服务部；2）机组在搬运移动时应尽量保持上下表面水平，勿倾斜30℃以上；3）机组可安装于阳台、屋顶或庭院中（基础有承载机组本身重量130% 的能力） ；4）机组安装场地须留有足够空间以供散热及提供维修保养人员出入；5）对于机组管道系统及机组安装均须参考当地的《暖通空调规范》。
4.3 安装就位1. 机组就位时可使用吊机、铲车或其他能确保机组平衡，稳定包装箱底框的搬运设备，在搬运过程中，应确保机组垂直平面与水平面之间所夹锐角不小于60℃；2. 机组就位后应于机组与基础之间放置橡胶减振垫，机组放平后用底脚螺栓加以固定；3. 系统管道的安装连接要根据国家和当地暖通空调规范进行进出口管道要自设支架，以免机组受力空调水系统在安装完毕，机组未连接以前必须冲洗管路, 严禁在未冲净系统管路时就与机组进出水口相连；4. 管路安装示意图上所配各部分零件在实际过程中不要减少，以免引起水系统有不正常运行或给管理及操作带来不便5. 在空调水系统的最高点应安装自动放气阀，在系统的最低点应安装排污阀；6. 水系统运行一、二个月以后应清洗水过滤器滤网；警告：本设备应由专业技术人员安装维护，非专业人士操作有可能造成机组损坏！- 8 - （SAC-15MHT安装尺寸图）五、电气安装、操作与使用5.1控制电气安装1. 使用风冷冷热水机组电源要求相吻合的供电电源及电气数据, 具体要求如下：a. 主机运转时，电压波动切勿超过额定电压的±10% b. 相间电压之不平衡度不可以大于2% ，以免造成三相电流不平衡、压缩机过热等不良现象。
2. 机组必须可靠接地机组安装底脚及控制箱内的PE接地点同时接地，接地电阻小于4Ω3. 现场使用的供电电源线及控制线必须使用铜芯导线，两者分开敷设并加合适的护管控制线选用截面积为1～1.5mm2的多股铜芯护套线供电电源线需充分考虑环境温度，穿管情况并根据所选用机组的最大运行电流确定其截面积4. 以下元器件需用户或施工安装部门提供：a.保护功能齐全、整定合适的专用配电柜（箱）b.电力容量足够且符合要求的供电电源及截面积合适的电缆线与控制线5. 以下是开机前必须进行的工作：a.电源进线的连接，要求连接正确可靠 9 - b.流量开关与主机控制回路的连接5.2 电气操作与使用注意：在正式操作前，请仔细阅读本使用说明及相关的随机资料，理解之后方可进行操作1. 主要元器件符号说明如下，注意元器件参数在出厂时均已整定完毕，非特殊情况请勿改动QF：具有漏电保护等功能的自动空气断路器-XT：空调机接线端子注：风冷模块式水冷机组的供电：多个模块机时，增加相应空气开关的 数量，建议使用具有漏电保护功能的空气开关2. 对于新调试或停机时间较长的机组，必须经过以上的测量调试之后才可正式投入使用3．认真检查所有电器元件有无损坏、有无凝露、有无过热或烧毁，所有接线是否可靠等，发现问题解决之后才能进行以下操作。
4．新机组或停用时间较长（≥2 个月）的时候，机组在重新开机时还需对所有的接线端子及接插件连接进行可靠性检查，特别是主回路压缩机、风扇电机的接线（包括电机接线盒内的接线）做重点检查，发现问题排除之后才能开机5．接线检查完之后，用500V 兆欧表对每台电机及控制回路的绝缘电阻进行测量，要求主回路的绝缘电阻大于2M Ω，同时详细记录测量时间、测量阻值当发现低于上述数值时不准开机并及时通知公司售后服务部警告： 500 兆欧表测量时不要触及控制器的弱电部分最好测量前先将其连接线明显断开不正确的测量将引起严重的损坏6．引入符合要求的供电电源线，在认真检查无误后通电，通电后检查是否相序保护（外机电脑板报警三声为相序保护），若保护则调整供电电源相序（任意调换两相），同时要注意压缩机的相序警告：涡旋压缩机不允许反转，出厂时压缩机电源已调整好，请勿单独调整压缩机的电源相序7．调整好电源相序后，对回路开关进行模拟动作操作，发现电气动作不正常要及时解决8．系统运转后，控制器启动水泵，检查水流方向是否符合要求，流量形状是否动作正确，在确信水系统正常后方可进入自动开机状态9．完成上述过程即可进行自动开机调试首先检查设置的参数是否正确，制冷、制热是否符合要求，然后给外机运行信赖，运行状态（制冷。
