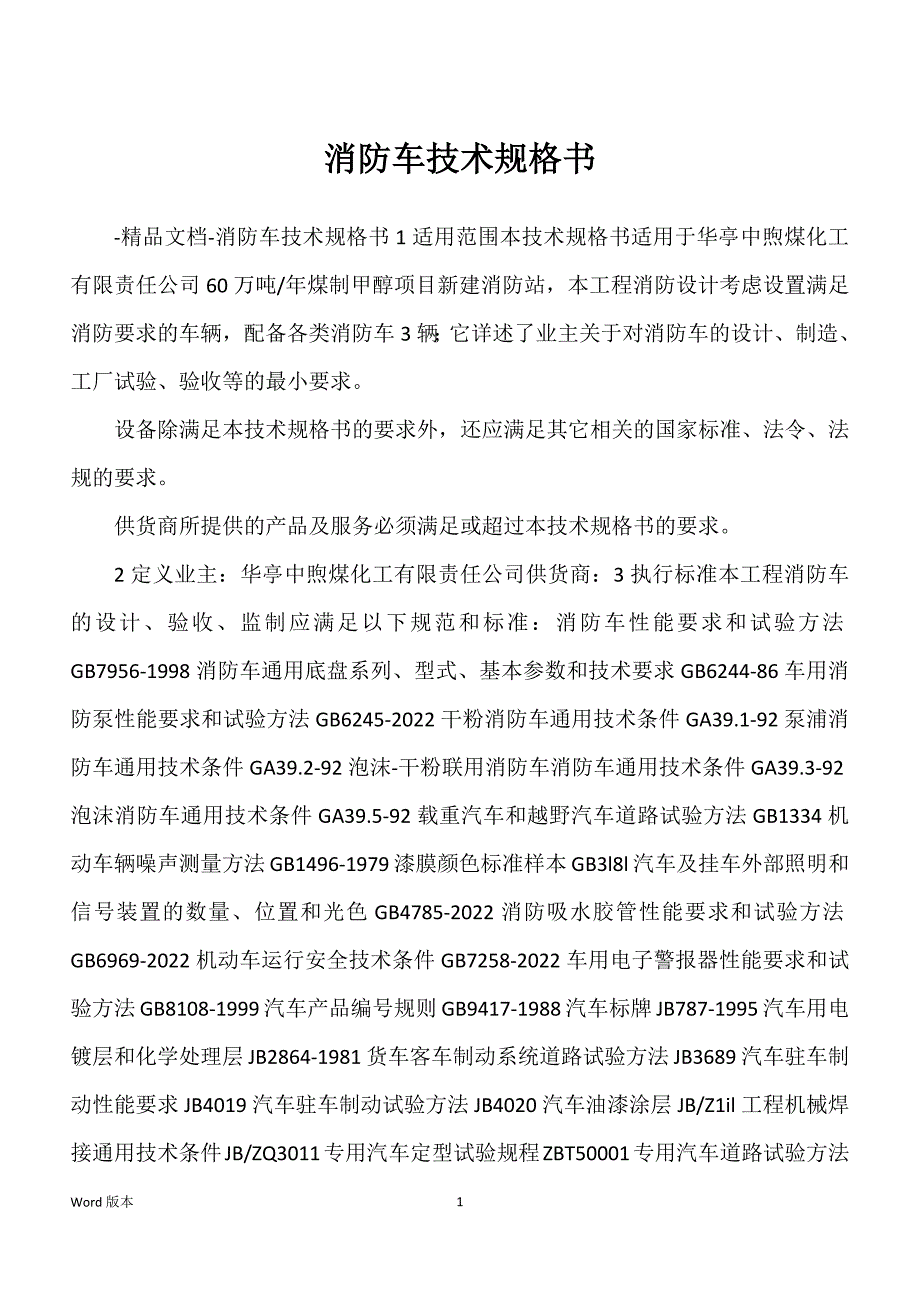

消防车技术规格书-精品文档-消防车技术规格书1适用范围本技术规格书适用于华亭中煦煤化工有限责任公司60万吨/年煤制甲醇项目新建消防站，本工程消防设计考虑设置满足消防要求的车辆，配备各类消防车3辆；它详述了业主关于对消防车的设计、制造、工厂试验、验收等的最小要求 设备除满足本技术规格书的要求外，还应满足其它相关的国家标准、法令、法规的要求 供货商所提供的产品及服务必须满足或超过本技术规格书的要求 2定义业主：华亭中煦煤化工有限责任公司供货商：3执行标准本工程消防车的设计、验收、监制应满足以下规范和标准：消防车性能要求和试验方法GB7956-1998消防车通用底盘系列、型式、基本参数和技术要求GB6244-86车用消防泵性能要求和试验方法GB6245-2022干粉消防车通用技术条件GA39.1-92泵浦消防车通用技术条件GA39.2-92泡沫-干粉联用消防车消防车通用技术条件GA39.3-92泡沫消防车通用技术条件GA39.5-92载重汽车和越野汽车道路试验方法GB1334机动车辆噪声测量方法GB1496-1979漆膜颜色标准样本GB3l8l汽车及挂车外部照明和信号装置的数量、位置和光色GB4785-2022消防吸水胶管性能要求和试验方法GB6969-2022机动车运行安全技术条件GB7258-2022车用电子警报器性能要求和试验方法GB8108-1999汽车产品编号规则GB9417-1988汽车标牌JB787-1995汽车用电镀层和化学处理层JB2864-1981货车客车制动系统道路试验方法JB3689汽车驻车制动性能要求JB4019汽车驻车制动试验方法JB4020汽车油漆涂层JB/Z1il工程机械焊接通用技术条件JB/ZQ3011专用汽车定型试验规程ZBT50001专用汽车道路试验方法ZBT50003专用汽车用途特征ZB/TT50005钢制压力容器GB150-1998钢质无缝气瓶GB5099-94压力容器公称直径GB9019-20224供货范围及基本技术要求1供货范围序号设备名称型号单位数量备注1泵浦消防车BP30辆12泡沫消防车PM100P辆13干粉消防车GF40辆2基本技术要求BP30泵浦消防车技术要求1总则11泵浦车应符合标准规定，并按规定程序批准的图样和技术文件制造。
12泵浦车的底盘必须是国家汽车行业主管部门定型的汽车底盘或进口的汽车底盘，并在符合GB6244的规定 13泵浦车的消防泵、水炮等主要总成均应经过定型鉴定，并符合有关标准规定 14泵浦车的消防性能应符合GB7956的规定 2整车21运行安全技术条件泵浦车运行安全技术条件应符合GB7258的规定，试验方法按64条的规定进行 22泵浦车各总成及零、部件要求221自制件须经质量检验部门检验合格，并有验收标记 22外购件应符合有关标准的规定，外购件、外协件应有合格证，并经质量检验部门检验合格，附有验收标记；如技术上有变动，须经设计部门同意并签批 223原材料性能应符合国家有关标准规定，并须有合格证或质量保证书 原材料的代用须经设计部门同意并签批 23结构参数和质量参数泵浦车主要结构多数和质量参数应符合GB7956第212条的有关规定 24乘员数泵浦车的乘员数为3-8人（包括驾驶员），每位乘员及随身装备总重量按75Kg计 2.5最高车速和加速时间泵浦车最高车速和加速时间应符合GB7956第2.1.3条的规定 2.6制动性能261泵浦车行驶制动性能应符合GB7258第413条的规定，试验方法按651条的规定进行。
262泵浦车驻车制动性能应符合JB40l9的规定，试验方法按652条的规定进行 27防雨密封性能泵浦车的防雨密封性能应符合GB7956第2l5条的规定 28可靠性泵浦车的可靠性应符合GB7956第216条的规定，试验方法按66条的规定进行 29室内允许噪声（不包括警报器噪声）驾驶室、乘员室内噪声级不大于85dB（A） 测量方法按67条的规定进行 210整车制造及装配要求2101所有铸件表面应光洁，不允许有砂眼、裂纹、结疤等有损强度和外观质量的缺陷 2102焊接件应符合JBZQ3011的有关规定 2103铆接应紧密贴合、牢固可靠，铆钉排列整齐，不允许有破裂、松动、偏斜等缺陷 2104联结件、紧固件、自锁装置应装配牢固，各种管路应固定可靠 2105黑色金属（不锈钢除外）紧固件应经镀锌、发黑或其他防腐蚀处理 2106零件的电镀层和化学处理层应符合JB28649规定 2107车身外蒙皮应平整，圆弧过渡应平滑，车身两侧及后平面的平面度和面轮廓度在10（101000mm2范围内不大于4mm，在500500mm2范围内不大于3mm。
211表面质量要求211.1黑色金属（不锈钢除外）制件表面均须防腐蚀处理 2112车身外表面基色为CB3181的R03大红色，底盘补涂原车漆色 漆层质量应符合JBZ11的规定 2113整车外表面应整洁美观，装饰件应牢固、平整，不应涂漆的外露面不允许有油漆 发动机系统及功率输出装置31发动机冷却系统应符合GB7956第217条的规定 32燃油箱的移位或改制应符合下列要求：a燃油箱应符合GB7258第99条的规定；b燃油箱的容量须满足泵浦车续驶里程大于300km：c加油口不得设在乘员室内，且应加油方便、供油正常 33改制后的排气管应远离电线、裸露电器接头、橡胶制品，排气管口不得指向车身右侧、轮胎、燃油箱及操 34功率输出装置应符合GB7956第2l8条规定，并不得自动脱档 35功率输出装置应优先采用夹心式、传动轴式或尾端式 4车身4.1车身内装饰应平整，不得有皱松、结合不牢、撕裂等缺陷 4.2车身内地板应平整，并有防尘措施 4.3乘员座椅应布置合理，并有安全措施 4.4器材箱应能合理地安放所配备的器材，装夹可靠，取用方便。
4.5车门及器材箱门应符合下列要求：a.门应启闭灵活轻便，密封良好；门锁应牢固可靠，不得自行启闭；门缝须平整均匀；b.铰链门应有限位器；车门最大开启度应不小于75，器材箱门最大开启度应不小于90；c.推拉门应有限位器，并能开启至门的总宽；d.帘式门应启闭灵活，应能开启至门高的五分之四，不得自行开启或下落；e上启式门其支撑杆安装应牢固可靠，操作轻便，操作部位的上启式门其高度应满足便操作的要求 46门窗玻璃应采用安全玻璃 玻璃升降器须灵活可靠，不得出现玻璃升降不到位、自行下落成破碎，关闭后应具有良好的密封性 5消防泵及水路系统 51消防泵511消防泵性能应符合GB6245的规定 512消防泵与发动机功率匹配和转速比选择应合理 513消防泵应能通过单侧吸水口进水达到额定流量和压力（装有盘管式吸水管的消防泵除外） 5.2水路系统521水路系统的性能应符合GB7956第2211和224227条的规定 522消防泵吸水口如果设在车辆侧面时，须在车辆两侧均设吸水口，单侧吸水口不得超过2个，消防泵吸水口处应设滤网 523消防吸水管最大通径、出水管通径和数量应符合规定。
5.24消防吸水胶管性能应符合GB6969的规定 525消防泵出水管等承压零部件应经静水压强度试验 试验压力为管路承受的最大工作压力值的1.5倍，试验方法位68条的规定进行，不得出现破裂、渗漏和残余变形 526消防泵出水管路系统应具有良好的密封性，须经静水压密封试验 试验压力为管路承受的最大工作压力值的11倍，试验方法按69条的规定进行，管路各处不得出现渗漏 527在消防泵及水路系统的最低处须有放余水装置 53磨合期的水力性能磨合期的泵浦车水力性能参数及试验方法见（参考件） 6操纵及仪表监测系统61消防系统各操纵手柄均应设置相应的标志牌 62操纵机构应轻便可靠；对于自动控制机构，应有应急措施 63泵浦车的仪表监测系统应安置在便于观察和操纵的位置上 仪表监测系统应有下列仪表：a.消防泵压力表（精度25级);b.消防泵真空表（精度25级);c.消防泵转速表 6.4手油门应操纵方便，并能保持节气门或齿条在指定位置上工作 7电器系统71泵浦车所有用电设备总功率不得超过发电机额定功率的14倍。
72牌照灯座应符合GB4785第19章的有关规定 73泵浦方向设置全方位的火场照明灯 74车厢内、仪表板、器材箱均应有工作照明灯 75泵浦车应安装电子警报器和红色警灯 电子警报器性能应符合GB8108的规定 76电气线路应符合下列规定：a.整车线路应排列整齐、固定可靠，且有防止短路或断路的措施；b附加电系导线的截面积应与最大负载相匹配，多股导线应包扎成股，各导线上应有编号或不同颜色，联接时应采用插接件 77蓄电池移位后应通风良好，维修方便 8工具附件配备及装置81应在易见、取用方便的位置配置灭火器 82配备的工具、附件的种类和数量应符合表2的规定 83配备的工具、附件的规格和质量应符合有关标准的规定 84配备的工具、附件应装夹牢固，取用方便 表2灭火序号名称单位数量备注装备1消防吸水胶管件82滤水器件13消防水带件1204集水器件15地上消火栓扳手件16地下消火栓扳手件17消防水枪（开关水枪及多功能水枪）件28消防吸水管扳手件29分水器件1选配10异径接口件1选配9试验方法9.1试验前的准备工作应符合ZBT50003第2章的规定。
9.2整车外观、制造及装配的质量检查检查整个外观、制造和装配质量，其结果应符合5252557，s8条的规定 9.3整车及消防性能试验整车、消防泵及水路系统性能的试验按GB7956第3章的规定进行其中第37条除外 其结果应符合555555521条的规定 94运行安全试验运行安全试验按GB7258的有关规定进行，其结果应符合521条的规定 95制动性能试验951行驶制动性能试验按GB3689的规定进行，其结果应符合5261条的规定 952驻车制动性能试验按JB4n20的规定进行，其结果应符合5262条的规定 96可靠性试验可靠性试验按GB7956第36条的规定进行，97室内噪声测量室内噪声测量方法按GB1496的规定进行，其结果应符合529条的规定 98承压零件的水压强度试验将被试零件固定在试验台上，注满清水，不得有残留空气，并缓慢升压至规定的试验压力，保持3min，其结果应符合5525条的规定 99消防泵出水管路系统密封性能试验将消防泵出水口止回阀以后的出水管路充满清水，不得留有残余空气 关闭出水阀，用试压泵向管路内缓慢加压，待压力升至规定的试验压力，保持3mi“，其结果应符合5526条的规定。
10检验规则101检验类别10.11出厂检验泵浦车均应按规定的项目进行出厂检验，须经质量检验部门检验合格并签发产品合格证后才能出厂 11标志、包装、运输、贮存111标志在产品需。
