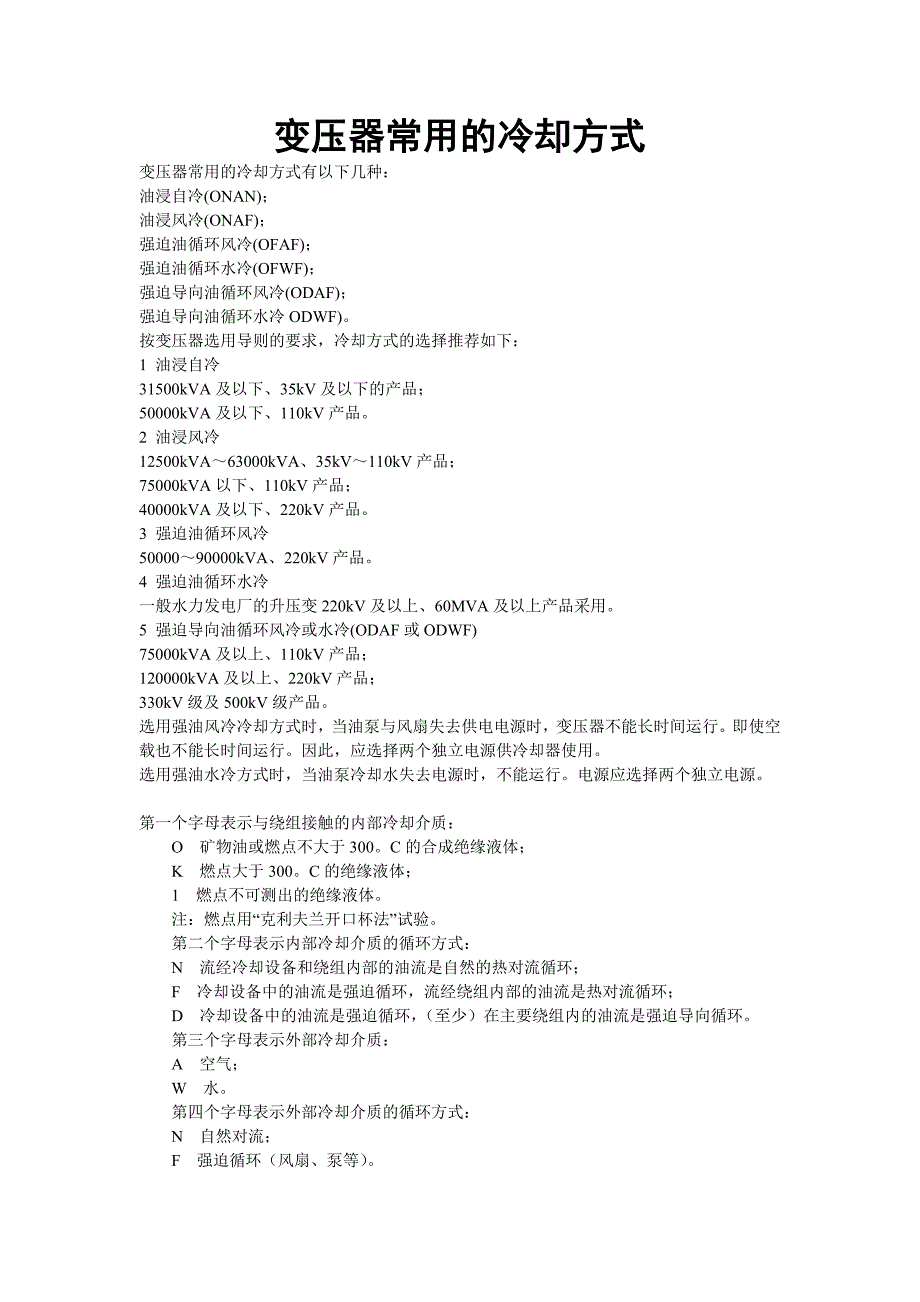

变压器常用的冷却方式变压器常用的冷却方式变压器常用的冷却方式有以下几种： 油浸自冷(ONAN)； 油浸风冷(ONAF)； 强迫油循环风冷(OFAF)； 强迫油循环水冷(OFWF)； 强迫导向油循环风冷(ODAF)； 强迫导向油循环水冷 ODWF) 按变压器选用导则的要求，冷却方式的选择推荐如下： 1 油浸自冷 31500kVA 及以下、35kV 及以下的产品； 50000kVA 及以下、110kV 产品 2 油浸风冷 12500kVA～63000kVA、35kV～110kV 产品； 75000kVA 以下、110kV 产品； 40000kVA 及以下、220kV 产品 3 强迫油循环风冷 50000～90000kVA、220kV 产品 4 强迫油循环水冷 一般水力发电厂的升压变 220kV 及以上、60MVA 及以上产品采用 5 强迫导向油循环风冷或水冷(ODAF 或 ODWF) 75000kVA 及以上、110kV 产品； 120000kVA 及以上、220kV 产品； 330kV 级及 500kV 级产品 选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。
即使 空载也不能长时间运行因此，应选择两个独立电源供冷却器使用 选用强油水冷方式时，当油泵冷却水失去电源时，不能运行电源应选择两个独立电源第一个字母表示与绕组接触的内部冷却介质：O 矿物油或燃点不大于 300C 的合成绝缘液体；K 燃点大于 300C 的绝缘液体；1 燃点不可测出的绝缘液体注：燃点用“克利夫兰开口杯法”试验第二个字母表示内部冷却介质的循环方式：N 流经冷却设备和绕组内部的油流是自然的热对流循环；F 冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；D 冷却设备中的油流是强迫循环， （至少）在主要绕组内的油流是强迫导向循环第三个字母表示外部冷却介质：A 空气；W 水第四个字母表示外部冷却介质的循环方式：N 自然对流；F 强迫循环（风扇、泵等） 变压器的连接组标号变压器的连接组标号Y 表示星形连接，中性点不引出；Y0 表示星形连接（新国标用 YN yn 表示） ，中性点 引出；△表示三角形连接；老国标中高低压都用大写字母，新国标高压侧用大写字母， 低压侧用小写字母连接组别号的数字是指线电压相量间的角度，从 1 到 12分别对 应 12 小时的指针 在变压器的联接组别中“Y”表示一次侧为星形接线，Y 表示星形，如果有 n，则 n 表示带中性线；“d”表示二次侧为三角形接线。
11”表示变压器二次侧的线电 压 Uab 滞后一次侧线电压 UAB330 度（或超前 30 度）变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式， 小写字母表示二次侧（或副边）的接线方式Y（或 y）为星形接线，D（或 d）为三角形接线数字采用时钟表示法，用来表示一、二次侧线电压的相位关 系，一次侧线电压相量作为分针，固定指在时钟 12 点的位置，二次侧的线电 压相量作为时针楼主提供的“Y，d11”，其中 11 就是表示：当一次侧线电压相量作为分针指在 时钟 12 点的位置时，二次侧的线电压相量在时钟的 11 点位置也就是，二次 侧的线电压 Uab 滞后一次侧线电压 UAB330 度（或超前 30 度）变压器接线方式有 4 种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”我 国只采用“Y，y”和“Y，d”由于 Y 连接时还有带中性线和不带中性线两种，不 带中性线则不增加任何符号表示，带中性线则在字母 Y 后面加字母 n 表示 不都写的很明确么？接线的话，以你的 Y,D11 为例，一次绕组星接，二次绕组角接 向量图的话，二次绕组线电压滞后一次绕组对应线电压 30°。
然后按照每个绕 组的其他线电压依次差 120°画出来就行了！。
