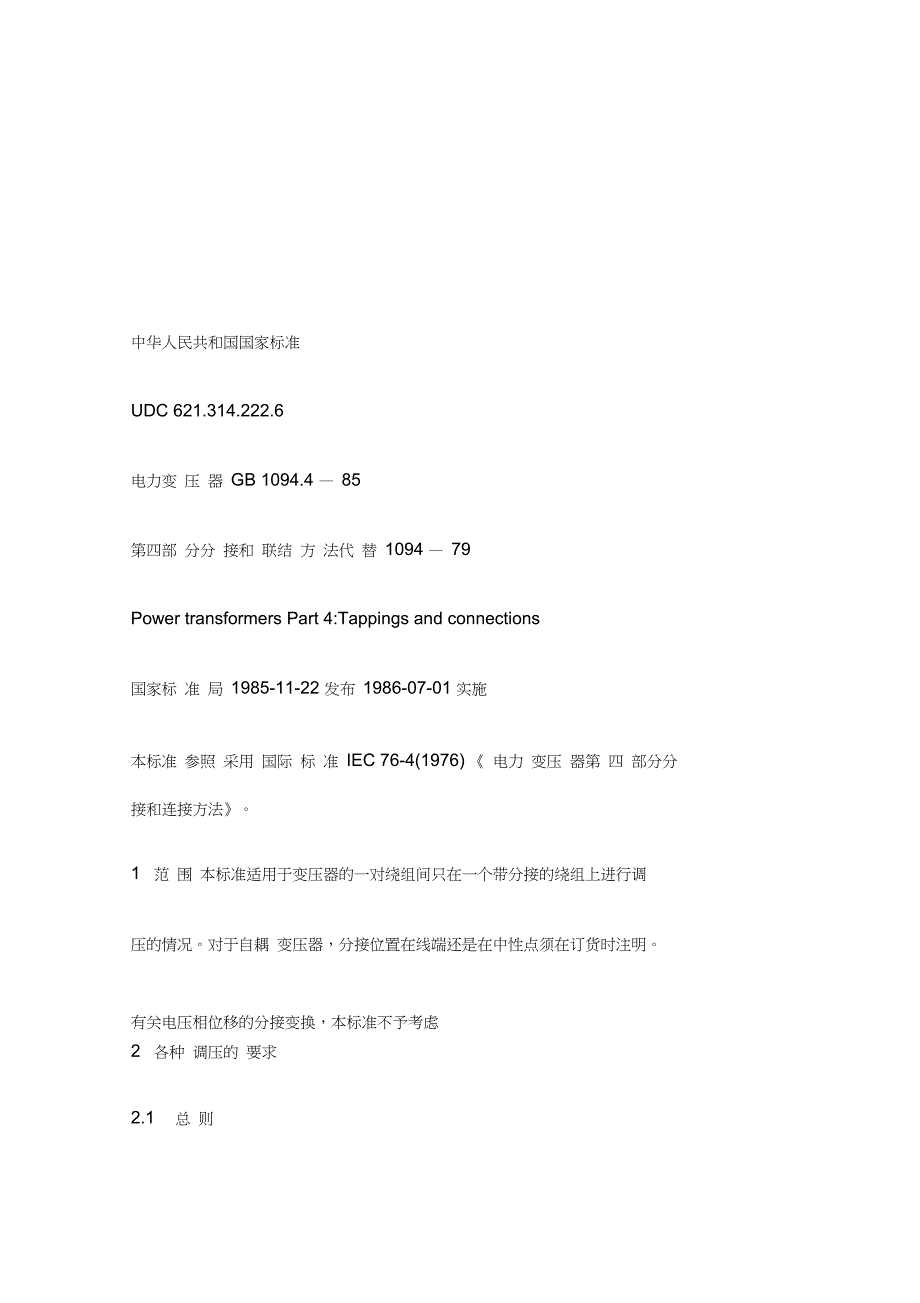

中华人民共和国国家标准UDC 621.314.222.6电力变 压 器 GB 1094.4 — 85第四部 分分 接和 联结 方 法代 替 1094 — 79Power transformers Part 4:Tappings and connections国家标 准 局 1985-11-22 发布 1986-07-01 实施本标准 参照 采用 国际 标 准 IEC 76-4(1976) 《 电力 变压 器第 四 部分分 接和连接方法》1 范 围 本标准适用于变压器的一对绕组间只在一个带分接的绕组上进行调压的情况对于自耦 变压器，分接位置端还是在中性点须在订货时注明有关电压相位移的分接变换，本标准不予考虑2 各种 调压的 要求2.1 总 则如无明确要求，则 变压器不提供分接头当 需要分接头时，应 指明它 们是用于无励磁调压或用于有载调压2.2 主 分 接除非另有其他规定，当 分接位置数为奇数时，主 分接（见 GB1094.1 — 85《电力变压器第一部分 总则 》第 3.5.1 款 ） 系 指中 间分 接 当 分接 位置 数为偶 数 时， 主分接系指分接绕组的两个中间分接位置中有效匝数较多的一个。
如果这 样下 定义 的分 接 不是 满容 量分 接，则 主分 接应 是靠 近的 一 个满 容量分接（ 见 GB第 3.5.4 款，主分接是满容量分接） 2.3 分 接范围 的表示分接绕组的分接范围按下述方式表示： 如果有正、负两种分接：土 a%或 +a%, -b% ；如果只有正分接或只有负分接：+a%或-b%2.4 短 路 阻 抗 的 表 示与短路阻抗有关的绕组应按下述方式表示：对双绕组变压器，表示出与短路阻抗有关的绕组即可以 H.V. 表示 高压绕 组阻 抗， L.V.表示低压绕组阻抗 H.V./L.V. 成对绕组间的短路阻抗，例如 折算到 H.V. 绕组 的， 就称 为 H.V./L.V.阻 抗 （H.V. 下 面 划 横 线 ） 或 称 为 H.V./L.V. 成 对 绕 组 间 的 H.V. 侧 阻 抗 若折算 到 L.H. 绕组 的， 就称 为 H.V./L.V. 阻 抗 或 称 为 H.V./L.V. 成 对 绕 组 间 的 L.V. 侧 阻 抗 对三绕组变压器的中压绕组用 M.V. 表示，其他的表示方法同双绕组 变压器按照系统条件，短 路阻抗常常可以折算到变压器的任何 一个绕组 。
如 果功率流向仅为从高压绕组流向低压绕组，则短路阻抗折算到高压绕组是适当的本章下述规则不适用于三绕组变压器和电压比小的（ 如 小于 2） 自 耦变 压器（此类变压器需要特殊考虑）2.4.1 主分接 位置上的 短路阻抗短路阻抗除了以百分数表示的“ 额定电流下的阻抗电压”之 外，还要 用折算到一个绕组的以每相欧姆值计算的短路阻抗来表示2.4.2 其他分 接的短路 阻抗如果需要，可以规定其他分接（包括极限分接）位置上的短路阻抗 在这里适用的允许偏差的定义如下所述：任一其他分接位置的短路阻抗允许偏差应在GB1094.1 中表4项3a 的 规 定值上 ，再加一 个 百 分 数 ，其 值 等 于 该 分 接 与 主 分 接 间 以 百 分 数 表 示 的 分 接 因 数 之 差 的 1/2 当主分接不在中间位置时，分接范围仍按对中间分接位置是平衡的 来考虑，而且各分接上的短路阻抗允许偏差应按上述 a 规定计算由于允许偏差按 GB1094.1 表 4 的 规定 适用于中间 分接 位置 ，这就 意味 着主 分接 上 的偏 差超 过了 GB 1094.1 表 4 项 3a 中 的 值 对于指 定的 分接 范围 而 言，最 简单 的方 法是 按照 上述 计算 规则 只 确定 最小或最大阻抗电压值，其中包括允许偏差。
注：对 于分接范围的总数超过 25%的情况，或 当所算的阻抗允许偏差 可能引起阻抗电压的值 不能 被接 受时 ，阻 抗电 压的 允许 偏差 须经 制造 厂与 使用 部 门协 商确定2.5 负 载损耗 的要求使用部门应指明除主分接外的哪些分接（包括极限分接）的负载损耗 值，其值应由制造厂提供双绕组 变压 器任 一分 接 的参 考电 流等 于该 分接 的分 接电 流对 于 多绕 组变压器，参考电流或参考容量应予指明2.6 关 于温升 的保证和 试验的要 求 温升限值适用于所有分接除 特殊情况外，温升试验仅需在一个分接 上进行2.7 高 出分接 电压条件 下运行的 要求对所有 分接 的要 求与 对 主分 接的 要求 相同 ，但“ 额 定电 压”与“ 额定 电流”一词须改为“分接电压”和“分接电流”对于主分接见 GB 1094.1 第 4.4 条3 恒磁 通调压 的定义及 补充要求3.1 恒磁通调压(C.F.V.V.) 的定义：恒磁通调压定义为当分接电压为下述电压时的调压：对不带分接的绕组为额定电压；对有分接的 绕组为额定电压乘以分接因数注： ① 对所有分接位置磁通是相同的，所以称为“恒磁通调压”。
② 图 1a 表示分接电压随分接因数的变化情况3.2 对恒磁通调压的补充要求：a.规范应指出的内容(见附录A.1):调压的种类： C.F.V.V.变压器的额定容量当为多绕组变压器时，应指明每一绕组的额定容 量;额定电压；哪个绕组为分接绕组和它的分接范围；调压的种类：cb.v.v.；变压器的额定容量对于多绕组变压器则应指明每一绕组的额定容量；额定电压；哪个绕组是带分接的绕组和它的分接范围；分接位置数或分接级当所提的为分接位置时，则认为每个分接级近 似相等；哪个分接是“最大电压分接”（见图3a） ob.分接电流及分接容量：如果规定一个“最大电流分接”及 其相应的分接电流，则 认为在这一 分接（低分接因数）之 下 ，对 于 带 分 接 绕 组 的 分 接 电 流 是 恒 定 的 在 这 一 分 接 之 上 ，对 于 不带分接绕组（ 见图 3b）的分接电流是恒定的这 一分接、最大电压分接及中间的那些分接是 满容量分接 其他分接是降低容量分接（ 见图 3c） 注：a及b所考虑的数据类似象附录A第A.3条一样用表给出与空 载损 耗和 空载 电 流有 关的 要求 见 4.2c 6 相线圈的联结方法三相变压器的一组相线圈或连接成三相组的单相变压器的相同电压 的线圈连接成星形、三角形、曲折形时，对高压绕组（H.V.）分别以字母丫、D或Z表示， 中压或低压（L.V.） 绕组分别以字母 y、 d 或 z 表示。
如果星形联结或曲折形联结的中性点是引 出的，则分别以YN或ZN 及 yn 或 zn 表 示 在两个线圈具有公共部分的自耦变压器中，两个线圈中额定电压较低的一个线圈以字母a表示例如：中性点引出的星形联结的自耦变压器用YN, a表示单相绕组用罗马字“ I ”表示，按书写的先后次序分别表示高，（中）、 低压绕组带有星三角变换绕组或分裂绕组的变压器，应在两个变换或分裂绕组 间以“-”隔开表示其联结组标号为丫，ynO例2: 一台三绕组变压器，高压为中性点引出的星形联结绕组，额定电压为121kV ;中压为中性点引出的星形联结绕组，额定电压为38.5kV，低压为三角形联结绕组，额定电压为10.5kV两个星形联结绕组的电压是同相位（钟时序数0），而三角 形联结绕组上的电压超前于其 他电 压 30°（钟 时 序数 11）所以， 联结 组标 号为 YN， yn0,d11 例 3：一 台带第三绕组的自耦变压器，自 耦联结的一对绕组为中性点 引出的星形联结，其额定电压分别为 220kV ， 121kV ；第三绕组为三角形联结，额定电 压 为 11kV 自 耦 联 结的一对绕组电压同相位（钟时序数 0），而 三角形联结绕组上的电压超 前于星形联结绕组上的电压 30°（钟 时序数 11） 。
所以， 联结 组标 号为 YN， a0,d11 例 4：一 台 单相双绕 组变压器 ，高压绕 组额定电 压 为 550kV ， 低压 绕 组额定 电压 为 20kV则，连接组标号为 I，I0 例 5：一 台 双绕组变 压器，高 压绕 组为 星三 角变 换，低压 绕组 为 三角 形联结，低压绕组电压超 前于 高压 为星 形 联结 时的 电压 30°（钟 时 序数 11） ，与三角 形 联结时的电压同相位则，联 结组 标号 为 Y-D， d11-0例 6：一台带分裂绕组的变压器，高压绕组为星形联结有中性点 引出， 低压绕组为两个三角形 联结 的分 裂绕 组 ，低压 绕组 上的 电压 超前 于星 形联 结绕 组 上的 电 压 30°（钟 时 序数11） 则，联 结组 标号 为 YN， d11-d11 附 录 A带有分接的变压器的规范示例（适用于分接）（补充件）A.1 恒 磁通调 压两种方案的示例：一台额定容量为40MVA,额定电压为66/11kV 的三相变压器，66kV 之绕组 具 有 11 个分接位置， 其分接范围为±10%a. 方 案 1 ： 所 有 分 接 都 是 满 容 量 分 接 ； 调压种 类： C.F.V.V.额定容 量： 40MVA；额定电 压： 66/11kV ；分接绕 组： 66kV（ 分接 范围 ±10%）；分接位 置数 ：11。
b. 方案 2： 当有降低 容量分接 时应增加 一条：最 大 电流 分接 -5%注：除 非给 出补 充说 明 ，则 高压 绕组 从-5%分接 到-10%的 极限 分接 的电流应限制到368A， 同时在 -10% 分接 处分接容 量应降低 到 38MVAA.2 变 磁通调 压。
