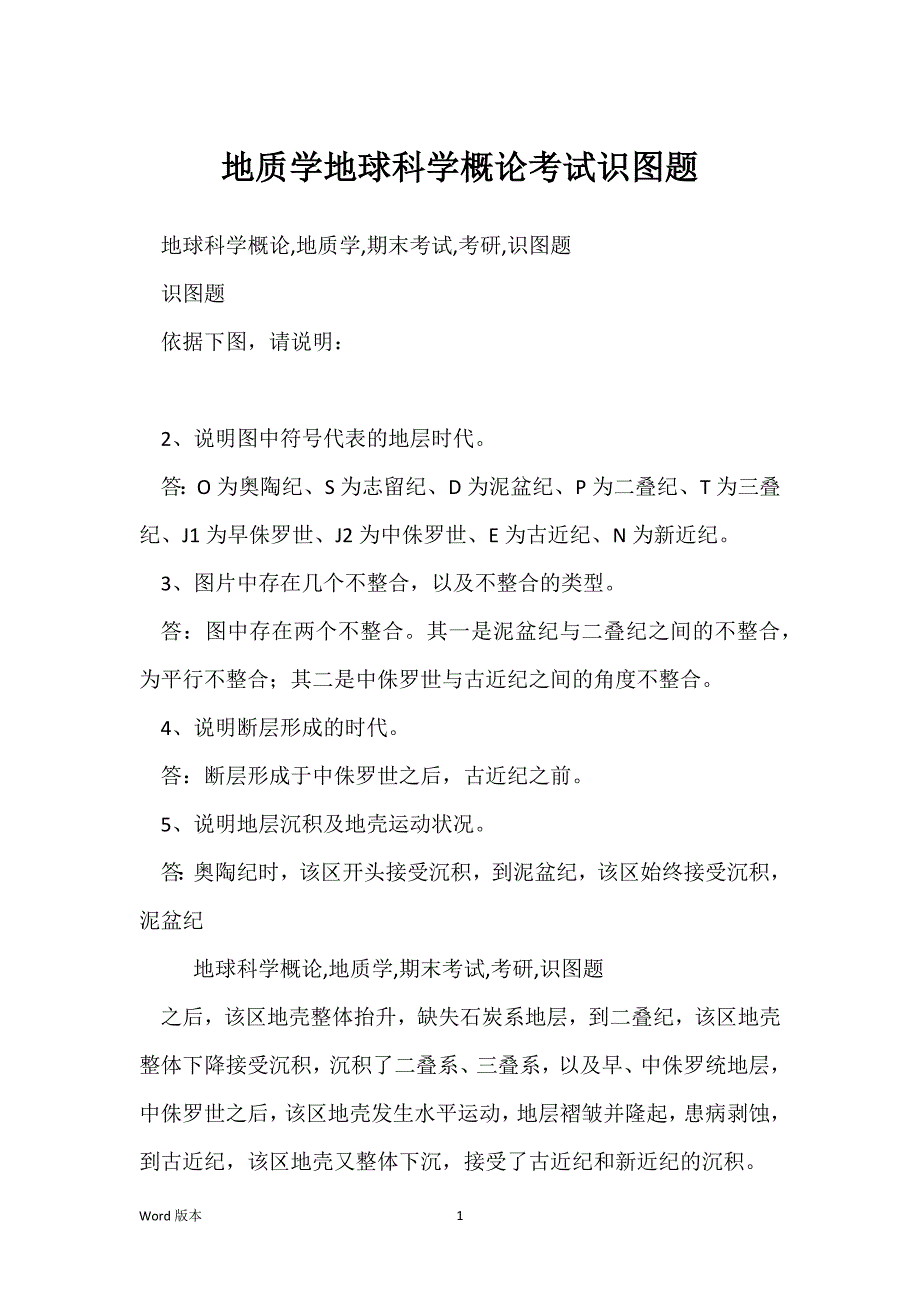

地质学地球科学概论考试识图题 地球科学概论,地质学,期末考试,考研,识图题 识图题 依据下图，请说明： 2、说明图中符号代表的地层时代 答：O为奥陶纪、S为志留纪、D为泥盆纪、P为二叠纪、T为三叠纪、J1为早侏罗世、J2为中侏罗世、E为古近纪、N为新近纪 3、图片中存在几个不整合，以及不整合的类型 答：图中存在两个不整合其一是泥盆纪与二叠纪之间的不整合，为平行不整合；其二是中侏罗世与古近纪之间的角度不整合 4、说明断层形成的时代 答：断层形成于中侏罗世之后，古近纪之前 5、说明地层沉积及地壳运动状况 答：奥陶纪时，该区开头接受沉积，到泥盆纪，该区始终接受沉积，泥盆纪 地球科学概论,地质学,期末考试,考研,识图题 之后，该区地壳整体抬升，缺失石炭系地层，到二叠纪，该区地壳整体下降接受沉积，沉积了二叠系、三叠系，以及早、中侏罗统地层，中侏罗世之后，该区地壳发生水平运动，地层褶皱并隆起，患病剥蚀，到古近纪，该区地壳又整体下沉，接受了古近纪和新近纪的沉积 识图题类型及解答形式 一、依据下图，请说明 …………..…………..C2…………..…………..………….... S2S1O2S1S2O1 1、图片中褶皱的类型及形成时代（2分）。
答：褶皱的类型为背斜，形成与中志留世之后，早石炭世之前 2、说明图中符号代表的地层时代（2分） 答：O1为早奥陶世、O2为晚奥陶世、S1为早志留世、S2为中志留世、C1为早石炭世、C2为晚石炭世 3、图片中存在几个不整合，以及不整合的类型（2分） 答：一个不整合，为角度不整合 4、说明地层沉积及地壳运动状况（4分） 答：该区早奥陶世开头接受沉积，始终沉积到中志留世，之后地壳发生水平运动，地壳褶皱并隆起患病剥蚀，早石炭世时，地壳整体下降并接受沉积，沉积了早、晚石炭统地层 地球科学概论,地质学,期末考试,考研,识图题 二、依据下图，请说明： 马家河 1、图中背斜或背斜带有几个，各在什么位置 答：图中背斜或背斜带3个，分别位于胡集—樟树湾、李店—陈家河—李家庙、马家河 2、图中向斜有几个，处于什么位置 答：图中向斜或向斜带2个，分别位于丁家湾—三溪口，高家庄 3、图中不整合有几个，分别属于那种类型 答：存在三个不整合第一个不整合出露于李店和李家河四周，为平行不整合，上下地层为下石炭统和奥陶系地层，中间缺失志留系、泥盆系地层；其次个不整合位于陈家河和东庄之间，为角度不整合，上下地层为下二叠统合下侏罗统，中间缺失上二叠统合侏罗系地层；第三个不整合出露地点为高家庄，为平行不整合，上下地层为上白垩统和上侏罗统地层，中间缺失下白垩统地层。
4、试分析构造运动期次及构造运动时间 答：图中地层形成了两期不同褶皱，第一期构造运动导致奥陶系、石炭系和二叠系地层形成褶皱，褶皱翼部地层倾斜，但没有发育从属褶皱，褶皱的轴向为东北西南方向；其次期构造运动主要局限于侏罗系、白垩系沉积的地层，地层形成褶皱的轴向为东北—西南方向，但褶皱翼部形成了从属小褶皱，而且该期褶皱地层与下伏的老地层呈明显的角度接触 第一期构造运动时间在三叠纪之后，早侏罗世之前 高家庄 地球科学概论,地质学,期末考试,考研,识图题 其次期构造运动时间在晚白垩世之后 4Word版本。
