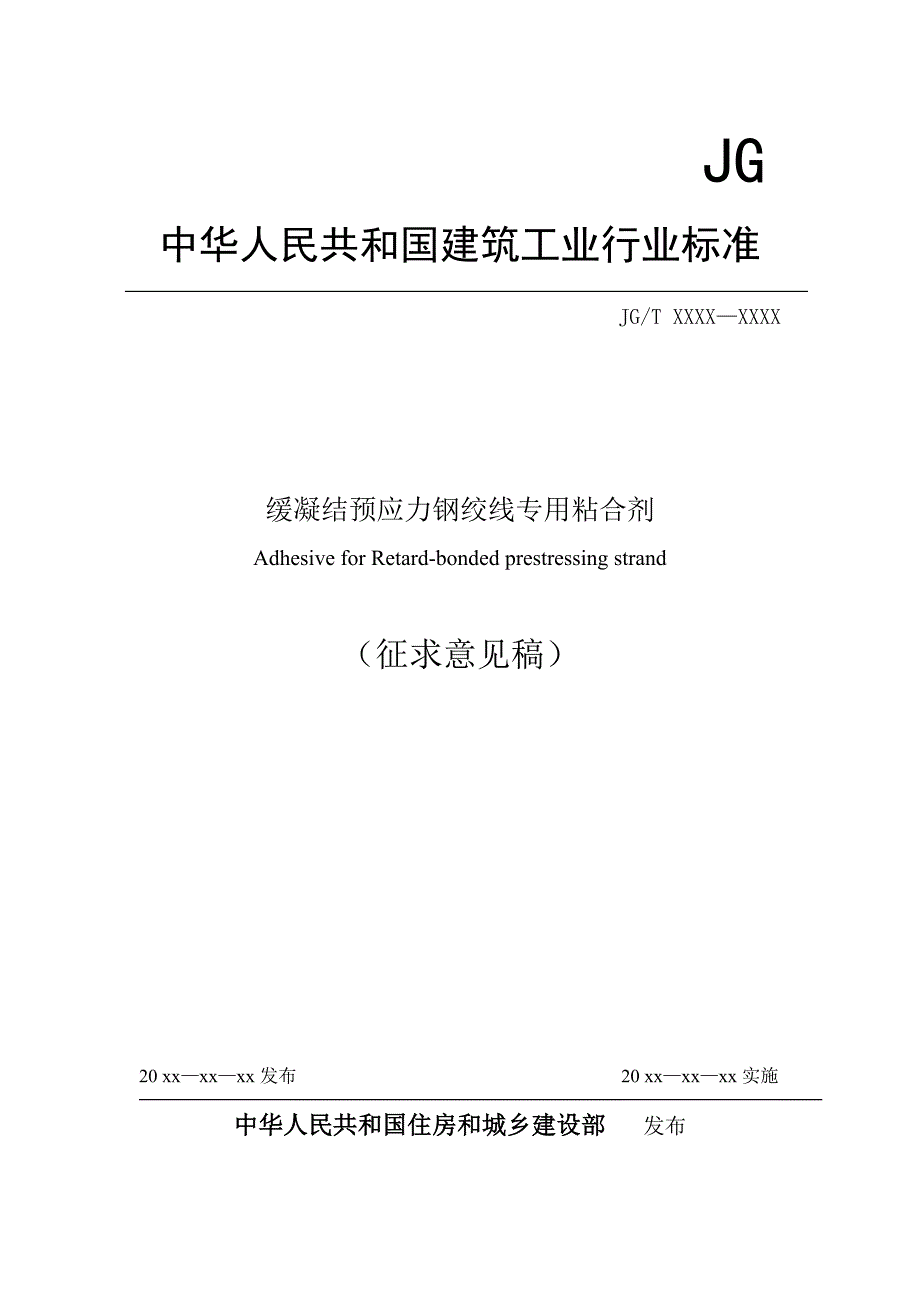

JG中华人民共和国建筑工业行业标准JG/T XXXX—XXXX缓凝结预应力钢绞线专用粘合剂Adhesive for Retard-bonded prestressing strand（征求意见稿）20 xx—xx—xx 发布 20 xx—xx—xx 实施 中华人民共和国住房和城乡建设部中华人民共和国住房和城乡建设部 发布JG/T xxxx—xxxx前言本标准由建设部标准定额研究所提出本标准由建设部建设制品与构配件产品标准化技术委员会归口本标准负责起草单位：中国京冶工程技术有限公司本标准参加单位： 本标准主要起草人：本标准为首次发布，自 20xx 年 xx 月 xx 日起实施JG/T xxxx—xxxx 缓凝结预应力钢绞线专用粘合剂1.1. 范围范围本标准规定了缓凝结预应力钢绞线专用粘合剂的术语定义，型号及标记、技术要求、试验方法、检验规定、标志、包装、贮存和运输。
本标准适用于工业与民用建筑和一般构筑物中采用的缓凝结预应力钢绞线专用的粘合剂材料2.2. 引用标准引用标准下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准GB 7124-1986 胶粘剂拉伸剪切强度测定方法（金属对金属）GB/T 17671 水泥胶砂强度检验方法（ISO 法）GB/T 12954 建筑胶粘剂通用试验方法GB/T 14518 胶粘剂 PH 值的测定GB 2944 胶粘剂产品包装、标志、运输和贮存的规定GB/T 2793 胶粘剂不挥发物含量的测定GB/T 2794 胶粘剂粘度的测定GB/T 7123.1 胶粘剂适用期的测定方法GB/T 6678 化工产品采样总则3.3. 术语术语下列术语及定义适用于本标准3.1.1 缓凝粘合剂缓凝粘合剂 （（retard-bonded adhesive） 是指涂包在预应力钢绞线的外侧、外包护套内部的具有一定厚度的特殊胶凝材料，其在张拉适用期内具有一定流动性及对钢材良好的附着性，保证预应力钢绞线在护套内沿其纵向可自由活动；随时间推移胶凝材料逐渐固化，与预应力钢绞线和外包护套之间产生粘结力，具有规定的强度与防腐蚀性能。
3.23.2 张拉适用期（张拉适用期（working life for tensiming ））是指常温下缓凝粘合剂从配制到仍适合于预应力钢绞线张拉的时间3.33.3 固化时间（固化时间（curing time））是指常温下缓凝粘合剂从配制到完全固化、达到规定强度和性能的时间4 4．标记．标记4.14.1 标记内容标记内容按缓凝粘合剂按常温适用期进行标记Ra □-□4.24.2 标记示例标记示例示例：常温下张拉适用期为 3 个月、固化时间为 9 个月的缓粘结胶粘剂标记为：Ra 3-95.5.要求要求5.15.1 缓凝粘合剂的性能应满足表缓凝粘合剂的性能应满足表 1 1 的要求的要求缓凝粘合剂性能指标缓凝粘合剂性能指标 表表 1 1性 能 项 目指 标外观质地均匀、无任何杂质不挥发物含量（%）≥98初始粘度（mPa.s）≤1×105 (25℃)PH 值7～8固化时间≤6＜2固化时间≤9＜3固化时间≤12＜5工艺性能张拉适用期（月）固化时间≤24＜10弯曲强度（MPa）≥20抗压强度（MPa）≥50固化后力学性能 拉伸剪切强度（钢－钢） （MPa）≥10耐湿热老化性能测试（60d）拉伸剪切强度（钢－钢）下降率不大于15%固化后耐久性能冻融性能测试（-25℃~35℃，50 次）拉伸剪切强度（钢－钢）下降率不大于15%5.25.2 温度对缓凝粘合剂固化的影响温度对缓凝粘合剂固化的影响缓凝粘合剂固化时间，单位为月（m）张拉适用期，单位为月 （m）对于以环氧树脂为主体的缓凝粘合剂，其固化速度和粘度与使用温度具有一定关联性，符合一般环氧树脂胶粘剂的固化规律。
通常情况下，其固化速度多随使用温度升高而略有加快，随使用温度降低而稍有减缓；粘度多随使用温度升高而降低，随使用温度降低而增大 （注：当使用方有需要时，供应方应提供固化速度、粘度--温度曲线 ）6 6 检测方法检测方法6.16.1 外观质量检测外观质量检测在正常（光）照度下，距离 0.5m，目测6.26.2 固体含量检测固体含量检测按 GB/T 2793 的规定，取 1.0g 缓凝粘合剂，烘干温度为（105±2）℃，烘干时间为（180±5）min 进行检测6.36.3 初始粘度检测初始粘度检测按 GB/T 2794 的规定，采用旋转粘度计进行测量，粘度计恒温浴温度为25℃6.46.4 PHPH 值检测值检测按 GB/T 14518 进行检测6.56.5 张拉适用期检验张拉适用期检验按 GB/T 7123.1 的规定，采用旋转粘度计，且粘度计恒温浴的温度为 25℃，按规定时间间隔测定缓凝粘合剂的粘度，当粘度达到 1×106mPa.s 的时间段作为缓凝粘合剂的张拉适用期注：检测期间，用于检测的缓凝粘合剂的存放温度应保持在（25℃） 2 2 ）缓凝粘合剂张拉适用期检测时间间隔对照表缓凝粘合剂张拉适用期检测时间间隔对照表 表表 2 2张拉适用期（月）检测时间间隔（小时）＜248 ＜372 ＜5120＜102406.66.6 固化时间检验固化时间检验按附录 A 的规定进行。
6.76.7 弯曲强度检验弯曲强度检验按 GB/T 17671 规定检测，试件尺寸为 40×40×160㎜由于缓凝粘合剂的固化时间相对较长，可采用对试件加热或在缓凝粘合剂中加入促进剂的方法使其快速固化，以便进行检测6.86.8 抗压强度检验抗压强度检验按 GB/T 17671 规定检测，试件尺寸为 40×40×160㎜由于缓凝粘合剂的固化时间相对较长，可采用对试件加热或在缓凝粘合剂中加入促进剂的方法使其快速固化，以便进行检测6.96.9 拉伸剪切强度（钢拉伸剪切强度（钢- -钢）检验钢）检验按 GB/T 7124 的规定进行检测，试件材质为 45 号碳钢或不锈钢，涂胶厚度在 1.5~3mm 之间由于缓凝粘合剂的固化时间相对较长，可采用对试件加热或在缓凝粘合剂中加入促进剂的方法使其快速固化，以便进行检测6.106.10 耐久性能检验耐久性能检验按附录 B 的规定进行7 7 . .检验规则检验规则7.17.1 检验分类检验分类产品检验分出厂检验和型式检验7.1.17.1.1 出厂检验出厂检验生产厂按本标准的规定，对每批产品进行出厂检验缓凝粘合剂的出厂检验项目为物理性能中的不挥发物含量、初始粘度、PH 值；粘结性能中拉伸剪切强度。
7.1.27.1.2 型式检验型式检验在下列情况之一时，应按本标准中第六章要求进行型式检验：a) 产品转厂生产的试制定型鉴定；b) 正式生产后，如原材料来源或工艺有较大改变，可能影响性能时；c) 正常生产期间耐久性能可每五年不少于一次，其余性能检验每十二个月不少于一次；d) 停产一年后，恢复生产时；e) 出厂检验结果与型式检验有较大差异的；f) 国家质量监督机构提出进行型式检验要求时7.27.2 组批，抽样和判定规定组批，抽样和判定规定7.2.17.2.1 组批组批同批次缓粘结胶粘剂 10 吨为一批，不足 10 吨时，仍按一批计7.2.27.2.2 抽样抽样7.2.2.1 出厂检验时采用一次抽样法，样本数为 67.2.2.2 型式检验时采用二次抽样法，样本数为 67.2.37.2.3 判定规则判定规则7.2.3.1 对于一次抽样法，所抽样本全部符合本标准技术要求时则判该批为合格7.2.3.2 对于二次抽样法，在第一次所抽样本中全部符合要求则判定该批为合格如有 1 个或 1 个以上不符合本标准技术要求时，则进行第二次抽样检验，如第二次抽样不符合要求的样本总数为 1 时则判该批合格；否则判定该批不合格。
8.8.标志、包装、运输、贮存标志、包装、运输、贮存8.18.1 标志标志产品包装上应清楚表明下列内容：a) 制造企业名称、地址、；b) 产品名称、牌号和类型；c) 标记，商标；d) 生产日期、批号、保质期；e) 净重；f) 贮存和运输注意事项；g) 产品使用说明；h) 产品合格证8.28.2 包装包装包装容器应清洁、干燥，不影响缓粘结胶粘剂的质量和安全，包装后要密封8.38.3 运输运输运输车辆及堆放处必须有防雨、防潮设施装、卸车时不允许损伤包装，严禁混杂入杂质8.48.4 贮存贮存产品应贮存在室内干燥、通风处，避免火种，远离热源，尽量避免太阳暴晒JG/T xxxx—xxxx附录附录 A A 缓凝结预应力钢绞线专用粘合剂固化时间的检测方法缓凝结预应力钢绞线专用粘合剂固化时间的检测方法A.A.说明说明本附录规定了在特定的测试与试样制备条件下以拉伸剪切强度（钢－钢）或粘度的检测指标确定缓凝粘合剂固化时间的试验方法A A．．2 2 试件试件a) 试验中所用的缓凝粘合剂应随机取样于同一批次产品，并且该批次产品已通过本规程规定的其他基本性能的检测；b) 测试试件参照 GB7124－1986 标准制备，材质为 45 号碳钢或不锈钢；c) 拉伸剪切强度的测试按 GB7124－1986 的规定进行；d) 每组测试中进行拉伸剪切强度的试件应不少于 10 个；A A．．3 3 检测条件检测条件a) 试验温度：（25）℃ ；2 2 b) 试验时间：从试验箱内的温度达到规定值算起；c) 试验箱所置环境温度保持在 5~35℃；A A．．4 4 检测步骤检测步骤a) 将试件放入试验箱内，试件之间、试件与箱壁之间不得接触；b) 试验的温度控制按本附录 B.3 的规定和要求进行；c) 试验过程中若需要取、放试件，开启试验箱门的时间应短暂，防止试件表面出现凝结水珠；e) 测试结束后即刻将试件取出放于密闭容器中，待与室温平衡后，继续放置 48小时后方可进行拉伸剪切强度的测试。
A A．．5 5 检测结果检测结果缓凝粘合剂的固化时间可参考产品说明书上提供的对应关系进行检测JG/T xxxx—xxxx附录附录 B B 缓凝结预应力钢绞线专用粘合剂耐久性能试验方法缓凝结预应力钢绞线专用粘合剂耐久性能试验方法B B．．1 1 说明说明本附录的试验方法规定了缓凝粘合剂在特定的湿热老化和冻融环境下的拉伸剪切强度（钢－钢）的检测方法并以此项性能指标评定缓凝粘合剂对自然环境作用的耐久性能B B．．2 2 试件试件a) 试验中所用的缓凝粘合剂应随机取样于成批产品，并且该批次产品已通过本规程规定的其他基本性能的检测；b) 测试试件参照 GB7124－1986 标准制备，材质为 45 号碳钢或不锈钢；c) 拉伸剪切强度的测试按 GB7124－1986 的规定进行；d) 耐久性能按本附录 A.3、A.4 规定的试验条件要求进行测试；e) 每组测试中进行初始拉伸剪切强度的试件应不少于 10 个，耐久试验的试件数量应不少于 10 个；f) 在试件完全固化之后的 30 天内进行耐久性能试验；B B．．3 3 湿热老化试验湿热老化试验B B．．3 3．．1 1 试验条件试验条件a) 温度：（50）℃ ；2 1 b) 相对湿度：95~100％；c) 恒温、恒湿时间：。
