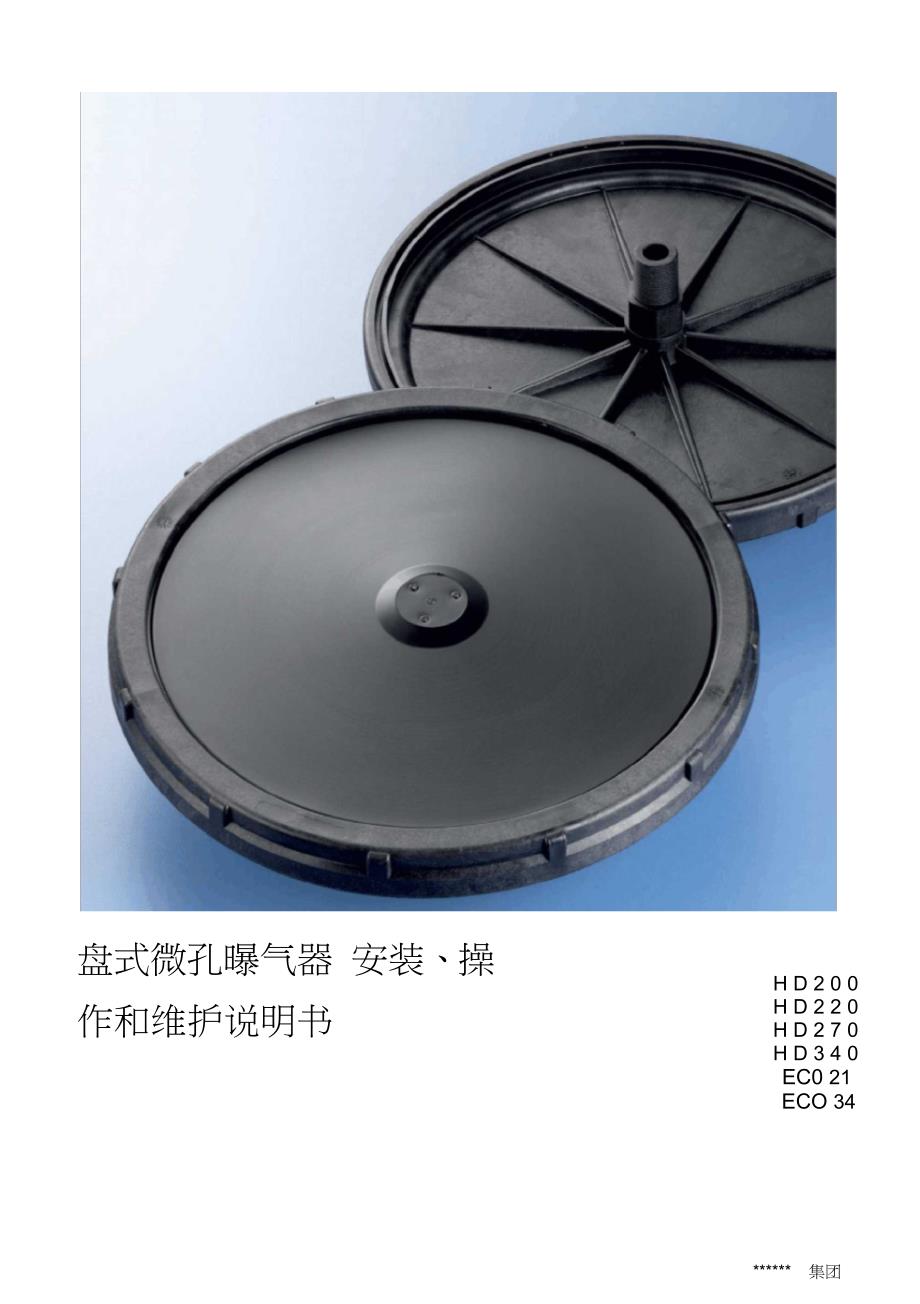

盘式微孔曝气器 安装、操作和维护说明书H D 2 0 0H D 2 2 0H D 2 7 0H D 3 4 0EC0 21ECO 34****** 集团1 曝气系统 32 概述 33 运输 34 到货检查 35 产品存贮 36 安装 36.1 准备工作 36.2 调节水平 46.3 曝气盘的安装 47.1 安 装 44557.4.1 保养 5667 操作说明 47.2 标准操作 7.3 故障排除 7.4 保养和清理 7.4.2 机械清洗 . 7.4.3 化学清洗 . 8 更换 69 再循环 610 免责声明11 参考文献1. 曝气系统本手册详细说明了盘式微孔曝气器 JetFlex HD 200、HD220、 HD 270以及HD 340的安装和 运行要求，也可作为HD 235、HD 325、ECO 21和ECO 34的安装和操作指南2. 概述******公司为市政和工业污水处理的曝气工艺提供曝气器曝气器为采用活性污泥工艺的污水处理厂提供微孔曝气，由于采用了特定配方的 EPDM （三元乙丙）橡胶制造而成的膜片有较好的弹性，因此，可长期用于反硝化工艺间歇运行。
工业污水（生活污水中混有工业污水的量超过 10%应当被定义为工业污水）可能需要使用其他 的材料如硅橡胶、丁晴橡胶、氟橡胶或聚氨酯，请联系 ******公司从原料的混合到产品组装的每一个步骤，******公司都会严格控制，并可根据客户需要记录产 品的一致性，所有的曝气器都在工厂完成组装曝气器在贮存、运输和安装时要小心处理避免 损伤公司的一般销售条件适用于曝气器产品的运输过程3. 运输我们用厚纸板箱装运曝气器详情请查询包装信息4. 到货检查根据交付的货物检查产品的包装，在装运时有结构损坏，特别是橡胶膜片包装、设备或产品 的任何损坏都必须在交货起5个工作日内向******公司和运输公司通报公司保留损坏检查的权利产品质保仅适用于采用原始且未损坏的包装情况5. 设备贮存在原包装中的曝气器以及所有的附件应按 DIN 7716或者ISO 2230的规定在干燥和通风的室内贮存要防止受冻、过热、阳光直接照射、灰尘、矿物油和碳氢化合物的污染不要靠近发动机存储，特别是不要靠近风机不得在室外贮存！产品在现场的贮存时间（从到货到安装 /运行）最长不超过1年在现场存储时，所有的曝气器和配件都必须贮存在原包装中大板条纸箱直接暴露在阳光下照 射时，要用涂油防水布覆盖，以防止紫外线辐射。
不得使用含增塑剂的包装材料6. 安装6.1准备工作•在曝气系统安装之前，必须清除曝气池内的所有废物，如石头、金属残片和木块等•推荐的曝气支管应使用标准的（Sh40到Sh80）塑料管（如ABS，PVC等）或DN 100 （ 4 ”） 不锈钢管根据管径和壁厚来选择橡胶鞍型适配器的型号•曝气支管应调节水平，公差为 ±6.35mm （ ±1/4 ”）•在曝气支管开孔的直径应为30mm （±0.1mm）（配合3/4 ”的橡胶适配器）（具体产品请咨询 ******公司技术人员），并且在垂直轴方向校平，其公差为 ±3 °•去除所有开孔的毛刺•必须保证管道系统的干净推荐在安装曝气盘以前，使用空气吹扫或清水冲洗清理，以清除 可能积聚在管道中的任何碎片和碎屑6.2曝气盘的校平F证曝气器距离水加速器（如推进器等）有足够的距离，水流经过曝气器时的流速不能超过 0.5m/s6.3曝气盘的安装1. 为方便安装，可用润滑剂将橡胶适配器打湿推荐使用商用级水基肥皂（浓度 5% - 10%）或家用洗涤剂（0.01~0.1% ）作为润滑剂润滑剂不允许含有矿物油或碳氢化 合物2. 将橡胶适配器压入支管上的开孔，并反复旋转，直到鞍型适配器刚好与管道的弧度相配合 并完全压入关内。
3. 将曝气盘的NPT螺纹头压入鞍型适配器，并顺时针方向尽可能旋紧，使曝气器的最后一圈螺纹完全没入鞍型适配器的螺纹内为了防止鞍型适配器转动，使用斜口叉形板手（ JUT零件号#12013 ）4. 旋紧曝气器时，请勿损坏膜片5. 曝气盘在旋入的过程中不能损坏鞍型适配器如有必要，卸下曝气器盘重新旋紧更换不 可逆变形或损坏的鞍型适配器7. 操作说明书7.1起动说明在开始运行以前，要清除曝气池中的废物，如石头、木块和铁块等安装到池子进水之间的时 间间隔应尽可能缩短如果暂时不能做到，要注意以下几点：•不允许在曝气系统附近或者池顶做任何可能损坏曝气器的其它工作，例如涂漆、焊接、水泥 密圭寸等•保护曝气器防止有其他物体坠落砸坏曝气系统•为了检查气密性，在池中加入清水不需要使用饮用水，但水中必须无大量淤泥或碎屑水 位应当高于曝气盘面 20 cm （8”开始时通气5-10分钟，检查明显的泄漏，然后关闭阀门， 立即重新检查小的隐藏漏点，细微的漏点可以通过小风量来排除局部区域出现较大的空气流 量，可能是管道泄漏或是曝气盘损坏•如果在泄漏检查后不能直接起动并正常操作，要将水位提高到曝气盘以上至少 1 m / 40"（防止紫外线辐射，或过冷过热的天气）；对较长的时间，要考虑补偿蒸发损失。
•曝气盘每天必须以中等空气流速至少工作 10分钟•当温度低于冰点时，必须以这样的要求选择水位（约 +200mm / ± 1C），以保证安全•曝气盘在测量氧传递性能或者正式运行之前，须以最高设计空气流速运行 1周7.2标准操作在标准工作状态下，空气流速必须调整，以保持池中的溶氧水平当调整空气流速时，曝气盘应当 在允许的工作范围内使用空气流速过高会导致过高的阻力损失，降低氧传递性能空气流速过低 会导致曝气盘（膜片）曝气不均匀，减少空气的分配量此外，当空气流速低时，在膜片上产生的生物材料的生长率增加，这可能导致贯穿凝集反应并因此 增加阻力损失保持空气流速，使其不高于曝气盘的最高流速这一点取决于曝气盘的设计、材料和缝图样等水 温须保持在 5°C / 41 F 至U 35°C / 95 F （ATV A-115）之间曝气盘入口处的空气温度不得超过60°C / 140°更高的温度也是可能的，请垂询******公司 微孔曝气系统的操作需要良好的空气过滤装置吹进系统的空气必须无油、无尘和无溶剂压缩 空气必须和满足"德国TA Luft大纲的要求或相应的地区要求；用于清除环境灰尘的集尘器必 须按照DIN EN 779标准要求设计，除尘率至少为 80% （过滤器等级G3）最好是90% （过 滤器等级G4）以防止曝气盘介质的阻塞。
曝气盘头部损失应当进行监控当增加量高于 20 hPa / 8 ” W时，可能反映有阻塞问题阻塞可能是因为碳酸盐沉积、生物膜损坏等原因，这种故障常常可以用高压水软管冲洗曝气盘 的检查应当有正确的依据，至少每年检查一次7.3故障排除因为使用的是优质材料，******曝气盘在长期工作中仅需要很少的保养公司推荐定期 对曝气系统进行目测检查，特别是产生沉淀物和发现阻力损失时这可以帮助操作人员确定曝 气系统是否在最佳状态工作如下迹象可能表面曝气系统未处于最佳工作状态，需要进行维修保养程序：现象1 ：在局部区域空气流量过大可能的原因：布气支管泄漏程序：打开单元进气阀门，保持中等空气流速，检查管件接头和管道是否有破损，修理或更换 损坏部件可能的原因：曝气器膜片损坏或脱落方法：打开单元进气阀门，保持中等空气流速，目测曝气盘，更换膜片或整个曝气盘现象2 :曝气不均匀可能的原因：鼓风机容量不够方法：确认鼓风机工作正常，打开另一台鼓风机可能的原因：检查阀门是否正常工作，是否关闭或打开角度不够方法：检查止回阀的位置可能的原因：曝气盘空气分配量不定方法：排水池入口区有问题检查曝气盘的水平校平，其公差为 土 0,6 cm / ± 1/4佥'查是否有因碎片在内部阻塞管道和接头，使用空气吹扫或水冲洗清理可能的原因：曝气盘膜片上有沉淀物方法：检查曝气盘膜片上是否有沉淀物和结壳，清理或更换膜片，或者更换曝气盘现象3:溶氧水平降低或系统阻力损失升高可能的原因：曝气盘膜片上有沉淀物方法：检查曝气盘膜片上是否有沉淀物和结壳，清理或更换膜片，或者更换曝气盘现象4:整个池中的溶氧状态不均匀可能的原因：空气量不足方法：确认鼓风机工作正常，打开另一台鼓风机。
检查设备和工作状态，请参阅第 -3节根据废水的类型，建设情况，操作状态等也会造成曝气盘的不正常工作如果需要，请和承包商或工程办公室联系7.4保养和清理7.4.1保养膜片应当在连续工作后由操作人员进行检查，特别是如果持续使用时，可能产生阻力损失升高， 或变为粗糙的泡状形态后者导致氧转移效率的明显降低，因为只有部分打孔区过度曝气曝气 盘应当根据操作说明定期清除沉淀物（碳酸盐、铁盐、铝盐、生物粘泥等 ）/这些沉淀物的增加取决于废水和废水处理厂的特殊工作状态 当曝气池关闭并排空后，或者可提升的曝气装置单元提起后，应保证膜片上的污泥沉淀物不会 干燥并凝固若膜片上的沉淀物干燥，会削弱曝气盘正常的功能7.4.2机械清理50 cm，以避免过激烈的水喷射流损坏膜片高压水射流清洗机冲洗1）.膜片和喷嘴之间的距离应保持约推荐使用的生物沉淀物清理程序是使用物理排除其生成物，既可以通过轻轻地刷洗，也可以使用 进行除磷沉淀时，不得使用纯硫酸铝和纯硫酸铁，用化学方法处理膜片材料可分离的强粘性 沉淀物使用高压水射流清洗机冲洗掉7.4.3化学清理/ OSHA规范MSDS2)化学清理碳酸钙垢的常用方法是空气流甲酸检测法使用该工艺，曝气池可以不需要排水。
取决于膜片表面沉积的程度，浓缩的甲酸 （85%，体积比）应当一年加两次，将商用级计量泵放入空气流将每根曝气盘的空气流速调整到最高，在一小时内，在每根曝气盘中加入约 100 cm3/ 3.4 fl. oz.（液量盎司）甲酸为了随后从系统中清除甲酸，以不变的空气流速冲洗至少 2小时精确的用量比例取决于沉积的程度，废水的成份和工作状态等，最佳的用量需要通过多种适当 的方法来确定管道、阀门和接头接头必须是耐酸的不允许使用化学剂和添加剂，使用化学剂和添加剂会失去 ******公司的质保承诺1） 遵循压力清洗机制造商的安全指南2） 甲酸有危险，可能导致严重的伤害和死亡需要专业设备和进行专业人员的培训甲酸的 使用要遵循所有的安全指南8. 更换曝气盘如果根据正确的检查结果需要更换曝气盘，请参阅以下步骤：8.1曝气盘应当使用高压水射流清洗机冲洗污泥沉淀物，以避免因滑落产生伤害的危险 8.2从布气支管上松开曝气盘，拆除橡胶适配器8.3要排除腐蚀型（锈蚀）损坏推荐在安装曝气盘以前，使用空气吹扫或水冲洗清理, 以清除可能积聚在主管道中的任何内部碎片8.4使用新的橡胶垫8.5装配曝气盘请参阅第6.2节的说明8.6气密性的检查请参阅第7.1节的说明。
9. 再循环应当考虑当地的垃圾存储或废金属等法规，而起决定作用的是要遵循有效的废弃物处理。
