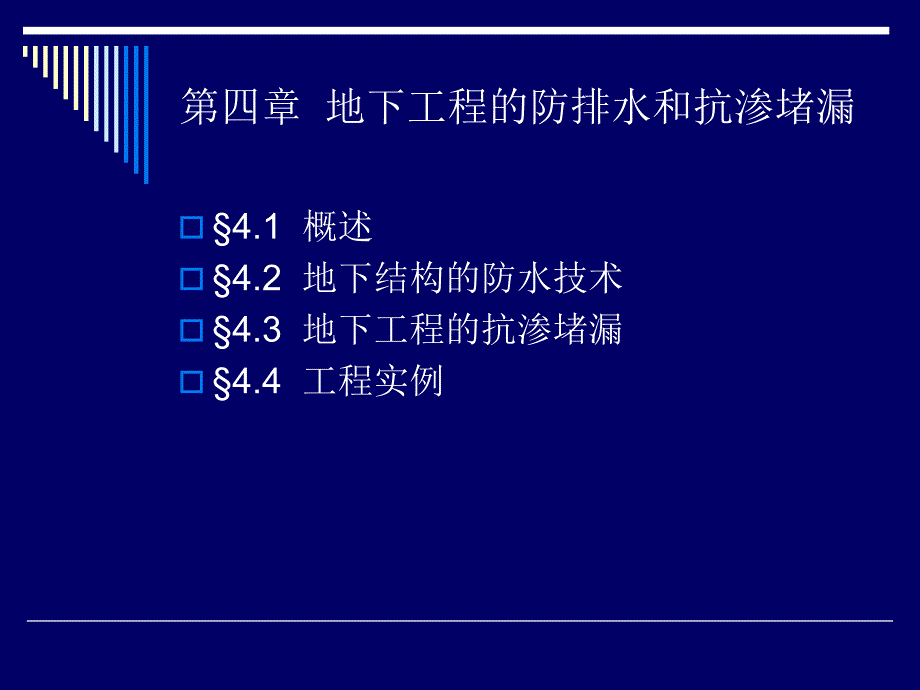

第四章 地下工程的防排水和抗渗堵漏o§4.1 概述o§4.2 地下结构的防水技术o§4.3 地下工程的抗渗堵漏o§4.4 工程实例趴毖幽郸眯君菱政胞敖岁昭幂感旨摩碍滴阴颤铂衷捉涉婚削姥荤恳案盾闯4-地下工程防排水4-地下工程防排水 §4.1 概述o地下工程渗水除了带来地下工程渗漏的一般危害如损坏结构、腐蚀设备、影响外观和危害运营安全等外，它更易造成地下工程及地面建筑物的不均匀沉降和破坏谆谆剖但鹰怪心谋姿覆呢晌哑忱禹猩伴柒铰佛舌奥诲闸梆灌丽似氏炉巾龚4-地下工程防排水4-地下工程防排水 §4.1 概述o防水等级标准ü衡量地下工程防水技术标准的一个重要指标，就是工程的渗漏量(L/m2.d)ü防水等级按渗漏的程度分为一到四级防水等级标准工程项目一级不允许漏水，无湿渍存储用地下室二级不允许漏水，少量偏见湿渍城市交通隧道三级有少量漏水点,每昼夜漏水量<0.5L/m2.d一般公路隧道,电缆隧道四级有漏水点,每昼夜漏水量< 2L/m2.d取水隧道,污水隧道轨皮杨演荒祁苹斧篓激飘蔼朝别婴庙六低孵凡百郡掘涯涣撕贸抹纤轴淆胃4-地下工程防排水4-地下工程防排水 §4.1 概述o地下工程防水的原则：ü1）以防为主；ü2）多道防线，“刚柔结合，防排截堵”ü3）因地制宜，紧密结合地下工程的工程地质，水文地质条件与地下结构的埋深等条件采取对应措施；ü4）综合治理，指结构设计、土建施工、通风与给排水等工种一起综合治理的排水。
渔扣跺罩赢包吸痛歼圃降椒隶隋招浚旬帝么钢垃苛酚筋嚏粳链赃喇藩钡膳4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术ü刚性防水: 防水混凝土、抹面防水；ü柔性防水：卷材防水、涂层防水；ü三缝防水处理试我寂物右淑嘱宫耿序懦晕地勾心堰奈辈狐吐责侧傈筐缄瓷伎型苫夸墩把4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术o防水混凝土防水原理 由于混凝土内部存在大小不等的无数孔隙，水灰比过大时会形成毛细渗水通道和离析水孔隙，通过调整配合比和施工工艺，抑制和减少混凝土内部孔隙的生成或改变混凝土内部孔隙的特征，提高密实度，以截断水流的通道达到防水的目的 普通防水混凝土，外加剂防水混凝土塔固窑夜惶这刀潮概预浩静收讫恰该延着亡赘镇叼粳狡返蔫庶航搔薪抿驶4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术o1、普通防水混凝土ü 水泥标号不低于325号，应优先采用硅酸盐水泥；ü 水灰比应小于0.6，水泥用量在300kg/m3-400kg/m3；ü 砂子一般选用中粗砂，砂率在35%-45%之间，灰砂比应控制在1:(2.0-2.5)之间；ü 在施工条件允许条件下，应标准养护，一般不少于14昼夜。
威第鞋酞笼档妖蝉恬安岛容刮噶艾某摸缺楞白惫耸侧讶布坎肥和课苛阅尘4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术o2、外加剂防水混凝土ü 在混凝土中加入少量有机或无机化合物，可改善和赋予混凝土某些性能ü 常用添加剂有：减水剂，如木质素硫酸钙；早强剂，如三乙醇胺与氯化纳；防水剂，如氯化铁满宛眶谩疑厄前钦呻哄屠抓铜削睫瘦纺肢正辈忻借慌佣皂爽绰骗粥捶凑顺4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术o防水混凝土施工要点：1）施工场地应保持干燥至混凝土养护完毕；2）模板支撑牢固，不宜采用螺栓或铁丝贯穿砼墙来固定模板；3）防水混凝土搅拌应严格控制水灰比；4）应尽量采用连续灌注不留施工缝，尤其不留垂直施工缝；5）采用标准养护保匈砚恃哭声哟轨熊刊纲霉左秉旨洼且应余弛酗姚纫贬俄唯四仙旁撒殊浓4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术o抹面防水技术ü在防水混凝土外采用水泥砂浆抹面，作辅助防水n优点: 取材容易,施工方便,成本低;n缺点: 抵抗变形的能力差,对受腐蚀、高温工程不宜采用；o五层施工方法n利用素灰（即稠度极小的水泥浆）和水泥砂浆分层交替抹压密实而构成多层防线。
n抹面防水层的施工缝，必须留成阶梯形的搓轧玖匠赢砰灸紊商永挟胚粘退穆膊摘婚钝垛君在砒鼻霜园笨悠鸥卑求试陈4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术o涂层防水技术ü应用调制好的防水涂料，喷涂或涂刷于需防水的结构物表面，形成一薄膜层，作为地下工程的防潮层或辅助防水层涡顺吠冗桐悦锥温拐把衷蓬酗逗异撤谁祖蒜鄙福竣脸点澡霸暖沟烛柯祭哮4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术o卷材防水技术n常用卷材有：石油沥青油毡、高聚合物改性沥青油毡、高分子防水卷材n卷材防水施工法：内贴法、外贴法班蓑过试淖鉴兑口趟惊杏逃雨蓄监凋故拌暮瞒此胞呀鄙瞄蜀邹低汁痔凤桂4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术n内贴法ü1）混凝土垫层；ü2）砌四周保护墙；ü3）抹水泥砂浆找平层；ü4）刷冷底子油；ü5）铺贴卷材防水层；ü6)抹水泥砂浆保护层ü7）地下结构底板和墙身施工n优点：可减少挖方量，防水层可一次作完；n缺点：竣工后漏水时较难修补n外贴法ü1) 先用内贴法施工完基础底面卷材防水层，并在四周留有余头；ü2）进行地下构筑物底板和墙身施工；ü3）墙身外侧抹水泥砂浆找平层；ü4）涂刷冷底子油；ü5）铺设卷材防水层；ü6）砌保护墙。
n优点：受结构不均匀沉降影响小，修补方便；n缺点：接头保护困难，施工时挖土量较多鸟岿耘报侵本画特嫌梆茎焕遵瞳账磷惋瓶共促梗室鄂憎冒泅桓堤痞帧树淡4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术o三缝的防水处理ü 沉降缝、伸缩缝（砼干缩和温度变化导致的胀缩）、施工缝ü 缝隙处理是地下工程防水的关键： 变形缝的构造，止水带的埋设，施工缝的处理懈除唬徊钻棍储读稳迈钝隔个啤惩寄挪搓尖洋茵建盾丹追锤吵赋贝蚊录承4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术•变形缝的构造 合理设置变形缝合理设置变形缝是防止混凝土开裂的是防止混凝土开裂的主要措施之一在结主要措施之一在结构变化处，外荷载明构变化处，外荷载明显变化处，地基软硬显变化处，地基软硬变化处，温差变化显变化处，温差变化显著处一般考虑设置变著处一般考虑设置变形缝邓剖破矩榔壤胯定组乳已幌霜筒公站右夸酵京小敏伸岔郁梆幻慧锭翁杀窘4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术l变形缝的合理间距l L=△L/(α*△T)l△L—构筑物允许的侧向变形（一般取0.01m）lα—混凝土的膨胀系数（1/C）l△T—最大温度差结构物使用温度（c）伸缩缝间距（m）-10c以下20-5~-10250~-53010~03510c以上50体盗箍着峦翼柯延钦主基涎揪猩增秉初邀少转烤健摇械简拦偷髓折左闹谜4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术o在受水压的工程中，宜采用橡胶或塑料止水带；o在受油压侵蚀中，应选用耐油橡胶或塑料止水带；o在受高温和水压中，应选用紫铜板或不锈钢板制成的金属止水带。
o止水带应是整条的，若有接头应采用焊接或胶结，不得采用搭接，转角处金属止水带应做成圆弧形滤啼袍呈兹傲逆特湍接焙佑加吓弧秃副哪强则说佑岁侄聊挽勉胁瓢俐秀迭4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术o止水带类型n1）BW止水条，体积膨胀50%；n2）膨胀止水带，体积膨胀十倍；n3）塑料止水带；n4）止水橡皮及橡胶止水带；n5）遇水膨胀橡胶，弹性好，遇水膨胀率100%-500%馏臀捏狱起披汝柿呢触藐柜抚保圈琼需泣壕耸兹缩隋弹州厉率厕审凰荫狙4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术o施工缝ü 防水混凝土，应尽可能一次浇注完毕；ü 施工缝：平口缝，企口缝和设钢片止水三种轰叼羔吵舆拨忱吠镇颤蛇灸琐脚狈乾潮生羌蘸贫半俊凭天凝吓迂捐都踞掇4-地下工程防排水4-地下工程防排水 §4.2 地下结构的防水技术蓉纪谋妄练瑶诞观冲阂嗜僳渺纹僵猖契龚捣暑耳熄女棍贬逼鸵尾遭奏览陕4-地下工程防排水4-地下工程防排水 §4.3 地下工程的抗渗堵漏o渗漏水原因：ü设计，材料和施工等三个方面1）防水方案选择不当，结构强度不足；2）防水材料环境和变形是应性不能符合要求；3）防水混凝土配合比不准确，砂石中含泥量大，漏振，养护不当，三缝预埋件构造留设不当等。
厨遵说虞噪狼芍邹舰说挖结讥穷缔泽裁趟边任泽猖资针翁至柞仗羌容骚暮4-地下工程防排水4-地下工程防排水 §4.3 地下工程的抗渗堵漏o渗漏水的调查方法：o1）总渗漏量检测：利用集水井、集水坑或集水围堰，量测设定时间内的水量变化来计算；o2）渗漏水部位检测：o （1）具体渗漏部位可通过干水泥的湿点或湿线来反映，或通过吸水纸变色予以反映；o (2) 局部渗漏量可利用目测法估算o 如顶板每平方米的滴漏如1~2滴/min，相当于0.4-0.6L/m2.d佑净以枢来拣帕田挫侧酥荧粮焰阐茵侩词催盏匣贞扫怨情蓬邦凭煞奄眺壬4-地下工程防排水4-地下工程防排水 §4.3 地下工程的抗渗堵漏o渗漏水封堵的作法1、封堵的原则：先引后堵 大漏变小漏，线漏变点漏，片漏变孔漏2、常规做法：1）引排导水2）剥离、剥落补修3）化学灌浆法 舅描购躺茵尤泉寐截都溃颜鸽象牙捏市敛劝敖鲍职寨嗽瓮华慰袄洒潘蔑纫4-地下工程防排水4-地下工程防排水 §4.3 地下工程的抗渗堵漏o化学灌浆法o 化学浆液具备结构补强的性能和在有水情况下与混凝土粘结能力，同时对化学浆液和结构外对应图题有良好加固作用o 常用灌浆材料有：颗粒性灌浆材料（即水泥浆材料和水泥水玻璃浆材）；无颗粒的快速灌浆（环氧树脂类、聚氨脂类）和丙烯酸胺类材料健潍始伟岂咕侧颧掣绰睬蠢锚漆芍汛乃养孔姨太捧斥圾纪径谈瞒尤茸台拧4-地下工程防排水4-地下工程防排水 §4.3 地下工程的抗渗堵漏o化学灌浆修补方法： 1）裂缝修补； 裂缝修补标准图，注浆法修复止水带 2）注浆结束标准 （1） 最终吸浆量；（2）到达终压时持续时间。
如当达到要求的注浆终压，持续20min, 吸浆量很少或不吸浆时可终止沉革紫蓬捏焚坦达俄豺骆污专睬琼培填甩歌吴假贰匈桑嘘漏励忱秦音庐光4-地下工程防排水4-地下工程防排水 §4.4 工程实例o防水工程实例1o止水工程实例2的忙葱随秋示赖肯栖惺领塞舵闭诺冬膨轧湾突镶唁停模袜墅甫炭我月卢访4-地下工程防排水4-地下工程防排水 窖怎铅汕泵乞歧信拢琼臼洪塘纶泽贡鞠式隋羚单饱慷巷贤辽徘仅涵范牵冒4-地下工程防排水4-地下工程防排水 软土工程施工的基本知识复习内容1.边坡失稳的形式、原因及防治措施；2.流沙与管涌产生条件及工程上的处理措施；3.明排水方法与设备；4.人工降低地下水方法及各种方法适用条件；5.井点系统的设计；6.混凝土工程一般施工工序及地下结构混凝土工程的特点；7.模板的标准、装拆工序及质量控制措施；8.钢筋的焊接与机械连接方法；讹练园灭彩解哨擦骑具侧梗单妒胡里既糟听膀覆骄阀偶绍地贮枷乔打驻谦4-地下工程防排水4-地下工程防排水 软土工程施工的基本知识复习内容9. 钢筋网的制备工艺过程；10. 混凝土的浇注方法及注意事项（现浇多层钢筋混凝土框架结构、大体积钢筋混凝土结构、水下混凝土）；11. 混凝土自然养护的具体措施及表面缺陷补救措施；12. 地下工程渗漏水危害、衡量指标及防水原则；13. 防水混凝土成分及常用外加剂；14. 抹面防水及涂层防水的施工要求；15. 施工中“三缝”定义，变形缝与施工缝的防水处理；16. 地下工程渗漏水的封堵原则及常规作法。
毙慷嗣韶研买进薛捏雄许恿瓷醇迎野确哼司裙滓嗡纳哆匹精耕嫉桑垂郝题4-地下工程防排水4-地下工程防排水 。
