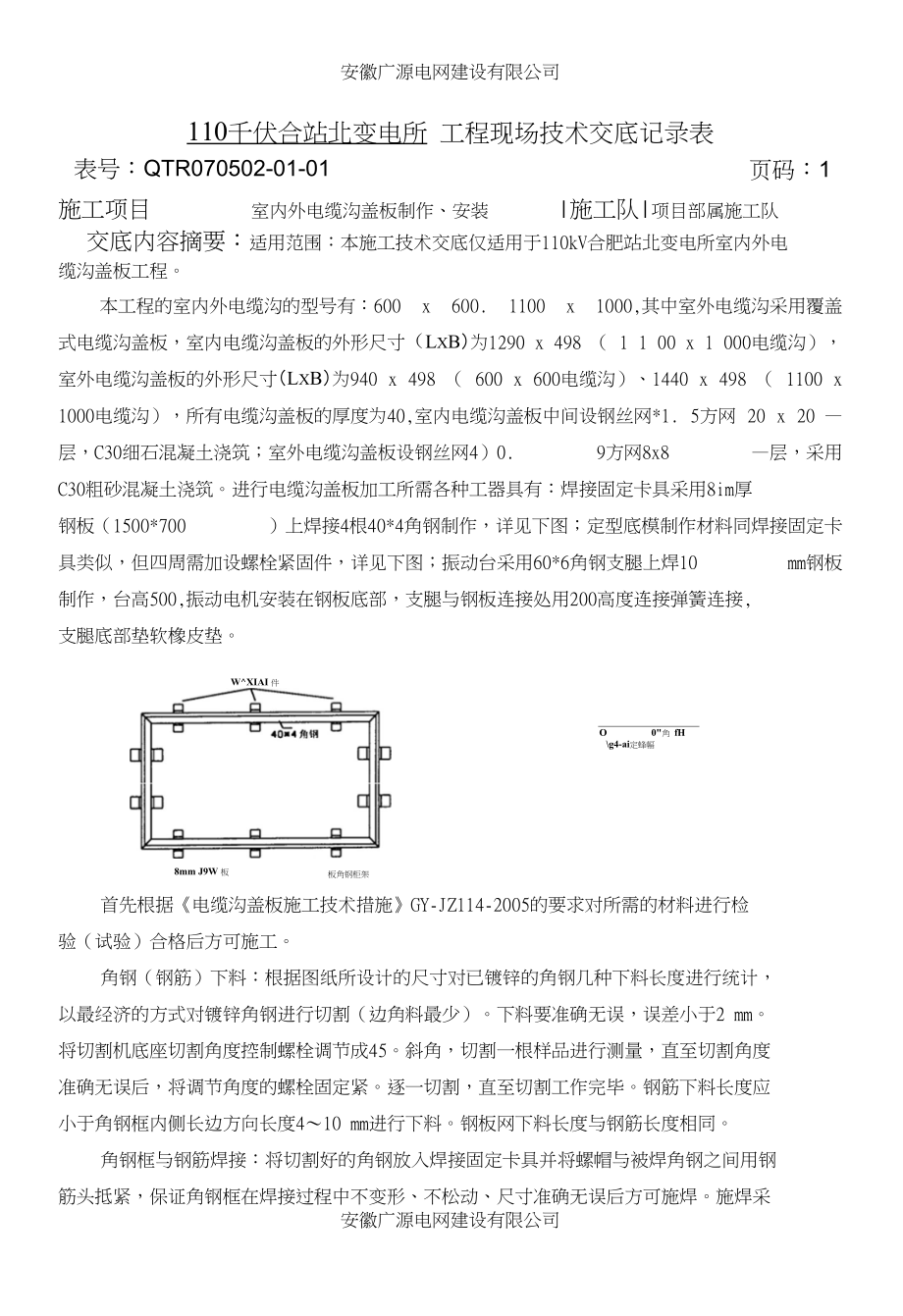

安徽广源电网建设有限公司110千伏合站北变电所 工程现场技术交底记录表页码：1表号：QTR070502-01-01施工项目 室内外电缆沟盖板制作、安装 |施工队|项目部属施工队交底内容摘要：适用范围：本施工技术交底仅适用于110kV合肥站北变电所室内外电 缆沟盖板工程本工程的室内外电缆沟的型号有：600 x 600. 1100 x 1000,其中室外电缆沟采用覆盖 式电缆沟盖板，室内电缆沟盖板的外形尺寸（LxB）为1290 x 498 （ 1 1 00 x 1 000电缆沟）， 室外电缆沟盖板的外形尺寸（LxB）为940 x 498 （ 600 x 600电缆沟）、1440 x 498 （ 1100 x 1000电缆沟），所有电缆沟盖板的厚度为40,室内电缆沟盖板中间设钢丝网*1. 5方网 20 x 20 —层，C30细石混凝土浇筑；室外电缆沟盖板设钢丝网4）0. 9方网8x8 —层，采用 C30粗砂混凝土浇筑进行电缆沟盖板加工所需各种工器具有：焊接固定卡具采用8im厚 钢板（1500*700 ）上焊接4根40*4角钢制作，详见下图；定型底模制作材料同焊接固定卡 具类似，但四周需加设螺栓紧固件，详见下图；振动台采用60*6角钢支腿上焊10 mm钢板 制作，台高500,振动电机安装在钢板底部，支腿与钢板连接处用200高度连接弹簧连接, 支腿底部垫软橡皮垫。
W^XIAI 件8mm J9W 板板角钢柜架O 0"角 fH\g4-ai定蜂幅首先根据《电缆沟盖板施工技术措施》GY-JZ114-2005的要求对所需的材料进行检 验（试验）合格后方可施工角钢（钢筋）下料：根据图纸所设计的尺寸对已镀锌的角钢几种下料长度进行统计， 以最经济的方式对镀锌角钢进行切割（边角料最少）下料要准确无误，误差小于2 mm 将切割机底座切割角度控制螺栓调节成45斜角，切割一根样品进行测量，直至切割角度 准确无误后，将调节角度的螺栓固定紧逐一切割，直至切割工作完毕钢筋下料长度应 小于角钢框内侧长边方向长度4〜10 mm进行下料钢板网下料长度与钢筋长度相同角钢框与钢筋焊接：将切割好的角钢放入焊接固定卡具并将螺帽与被焊角钢之间用钢 筋头抵紧，保证角钢框在焊接过程中不变形、不松动、尺寸准确无误后方可施焊施焊采安徽广源电网建设有限公司110千伏合站北变电所 工程现场技术交底记录表表号：QTR070502-01-01 页码:2施工项目 室内外电缆沟盖板制作、安装 :施工队|项目部属施工队交底内容摘要：用电弧焊，焊机电流流量控制在90-130安培，电焊条采用结E43焊条钢筋与角钢框焊 接时应采用点焊，焊接时为防止每边施焊点过多，接头过热使角钢弯曲，应交叉焊接。
焊 接处应熔合良好，不应有弧坑、气孔和咬边现象如若发现应补充焊接钢丝网绑扎：将裁好的钢丝网绑扎在角钢框内的钢筋上焊缝敲渣、打磨：对已焊接过的角钢框应及时敲掉焊渣并用钢丝刷刷净，打磨光洁以 待喷锌焊缝处喷锌：角钢框外侧焊缝处自喷锌模板清理：将定型底模清洗干净，安放平稳，均匀刷上脱模剂，脱模剂严禁采用废机 油细石殓下料：将加工好的角钢框安放在定型底模上，拧紧螺栓紧固件严格按试验室 开具的配合比对细石混凝土进行计量搅拌（开具配合比时应要求实验室将坍落度控制在2 cm以内进行试配），第一盘料出斗后，现场进行坍落度试验，坍落度应在2 cm以内坍落 度达到要求后，严格按该坍落度用水量配料如坍落度达不到要求，应重新调整用水量， 直至坍落度达到要求为止熟料运至浇筑现场时间应小于15分钟，运输用小车车斗不应漏 水、漏浆，运输道路应平整，减少运输过程中的振动，以免熟料运输中离析用平锹将细 石混凝土装入角钢框振动台振捣：将已下料的角钢框放入振动台进行振捣，振捣过程中如果熟料不足，边振边 加，确保混凝土与边框高度一致振捣至无灰泡上冒为止振捣时间一般控制在1分钟左 右表面收光：振捣完毕后，及时用木抹子进行第一次收光，以达到混凝土表面初步平整。
铁抹子底板应平滑光洁，不得有翘曲变形、砂眼卷边在初凝前用铁抹子进行第二次收光, 收光后表面平整度应达到1 mm以内且无刀疤印铁抹子底板应平滑光洁，不得有翘曲变形、 砂眼卷边如达不到需继续收光至达到为止拉环槽留置：按每10块板设置一块拉环槽的 数量将需留置拉环的盖板统一浇筑，浇筑完毕收光后立即用一根12 cm长@12钢筋头在盖 板两端距长边方向18. 9cm短边方向15 cm的位置放入盖板表面并用小木锤轻轻敲入混凝土， 待钢筋表面与混凝土表面一平时再轻轻取出注意拉环槽设置应统一、整齐、美观脱模: 收光好的盖板12小时后，松动螺栓紧固件，轻轻抬起盖板侧立放在平稳、安全的场地脱 模时禁止用撬棍硬撬、硬拆养护：现场观察当混凝土表面开始发白时，即可用小眼喷壶进行洒水养护夏季施工 时振捣后二个小时即可洒水养护盖板放好后应用麻袋覆盖并浇水养护麻袋使用前要清安徽广源电网建设有限公司110千伏合站北变电所 工程现场技术交底记录表表号：QTR070502-01-01 页码:3施工项目 室内外电缆沟盖板制作］安装 :施工队|项目部属施工队交底内容摘要：洗干净并应满铺养护期限为一周异形盖板制作：异形盖板根据现场电缆沟实际尺寸量出下料长度进行精确下料，除不 使用焊接固定卡具、定型底模及振动台以外，其余同本标准。
盖板安装：盖板安装过程中应轻拿轻放，如果用人抬，每次不超过一块；如用手推车 运，每次不超过二块，且中间要用垫木本工程室外盖板采用非嵌入式，在安装前应用经纬仪对两边进行精确找正，保证两边 平齐一致盖板安装后，严禁有响动，如有响动，在盖板反面用双面胶粘软橡皮电缆沟盖板施工注意事项：(1) 、细石混凝土塌落度是控制盖板表面开裂的关键因素，必须严格控制2) 、施工振捣人员应保持相对稳定，不允许随意更换3) 、严格按照本施工技术交底要求施工，不得随意更改施工方法或减少施工步骤4) 、在养护期间，严禁施工人员踩踏盖板5) 、盖板安装时要轻拿轻放，防止破损，安装后严禁拌灰浆，严禁堆放重物其他未尽事项严格执行《电缆沟盖板施工技术措施》GY-JZ114-2005.2006年08月1日接受交底人员:交底人接受交底负责人。
