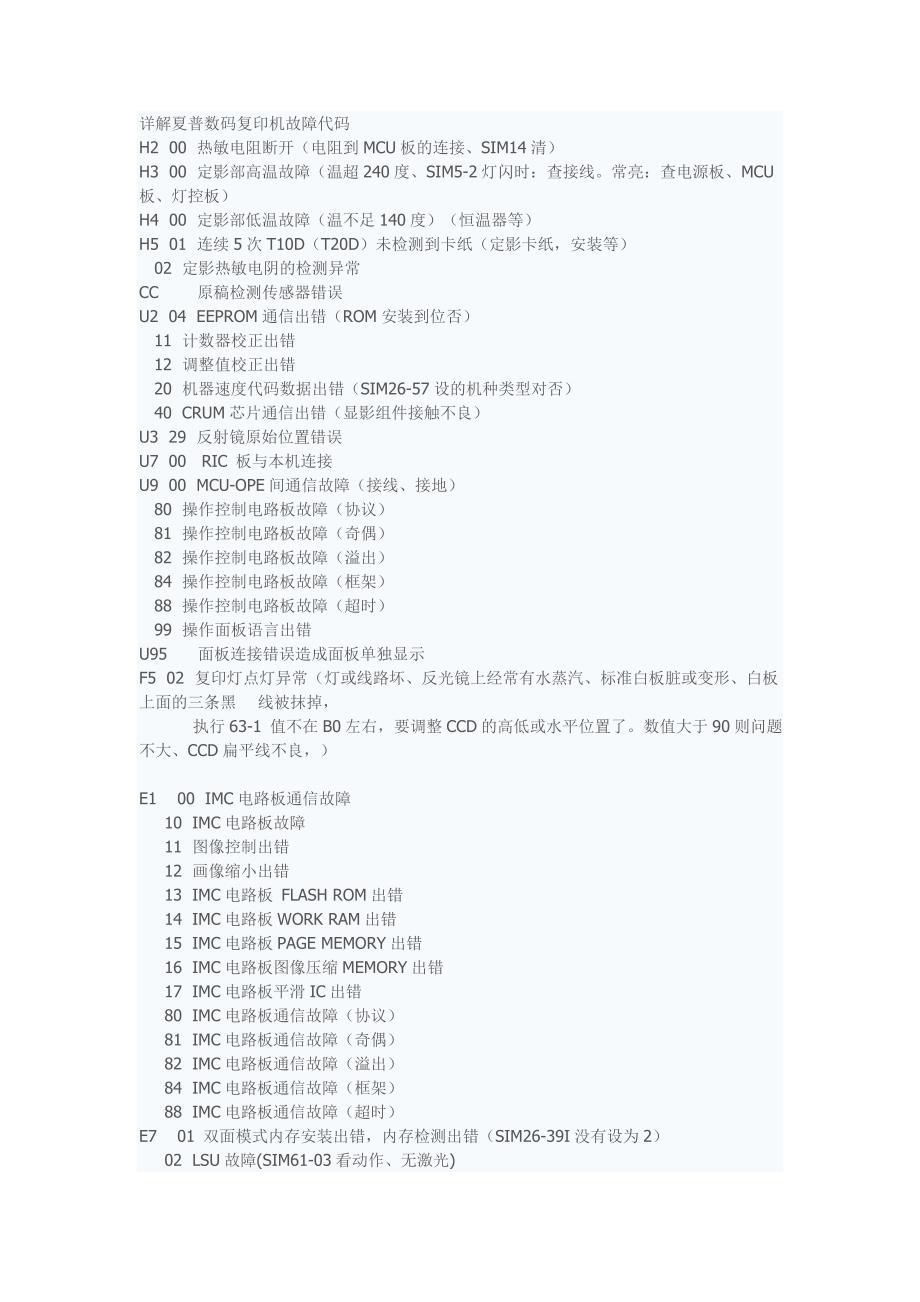

详解夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到 MCU 板的连接、SIM14 清）H3 00 定影部高温故障（温超 240 度、SIM5-2 灯闪时：查接线常亮：查电源板、MCU板、灯控板）H4 00 定影部低温故障（温不足 140 度）（恒温器等）H5 01 连续 5 次 T10D（T20D）未检测到卡纸（定影卡纸，安装等）02 定影热敏电阴的检测异常CC 原稿检测传感器错误U2 04 EEPROM 通信出错（ROM 安装到位否）11 计数器校正出错12 调整值校正出错20 机器速度代码数据出错（SIM26-57 设的机种类型对否）40 CRUM 芯片通信出错（显影组件接触不良）U3 29 反射镜原始位置错误U7 00 RIC 板与本机连接U9 00 MCU-OPE 间通信故障（接线、接地）80 操作控制电路板故障（协议）81 操作控制电路板故障（奇偶）82 操作控制电路板故障（溢出）84 操作控制电路板故障（框架）88 操作控制电路板故障（超时）99 操作面板语言出错U95 面板连接错误造成面板单独显示F5 02 复印灯点灯异常（灯或线路坏、反光镜上经常有水蒸汽、标准白板脏或变形、白板上面的三条黑 线被抹掉，执行 63-1 值不在 B0 左右，要调整 CCD 的高低或水平位置了。
数值大于 90 则问题不大、CCD 扁平线不良，）E1 00 IMC 电路板通信故障10 IMC 电路板故障11 图像控制出错12 画像缩小出错13 IMC 电路板 FLASH ROM 出错14 IMC 电路板 WORK RAM 出错15 IMC 电路板 PAGE MEMORY 出错16 IMC 电路板图像压缩 MEMORY 出错17 IMC 电路板平滑 IC 出错80 IMC 电路板通信故障（协议）81 IMC 电路板通信故障（奇偶）82 IMC 电路板通信故障（溢出）84 IMC 电路板通信故障（框架）88 IMC 电路板通信故障（超时）E7 01 双面模式内存安装出错，内存检测出错（SIM26-39I 没有设为 2）02 LSU 故障(SIM61-03 看动作、无激光 ) 04 CCD 白电平故障（电路板、线束）05 CCD 黑电平故障10 CCD 黑白校正故障（黑校正）（查 CCD 组件和连线）11 CCD 黑白校正故障（白校正）（光学白板脏，灯不亮或亮度不足 SIM5-3、CCD 坏、主板）12 用于白电平扫描的基准白板脏16 激光输出故障F1 00 分页器通信故障（电源，线束，控制板）01 侧导板移动故障（原位检测出错、SIM3-3-1 测试电机转）06 分页器移动电机异常 SIM3-3-6 测08 分页器装订移动电机故障 SIM3-3-7 测试11 后导板移动故障（原位检测出错）SIM3-3-215 分页器升降电机故障 SIM3-3-5F2 02 墨粉供给异常(检查加粉电机和墨粉组件的机构、SIM25-1)04 墨粉盒识别出错，机种出错，种类出错，发送地出错，数据异常，MISC 出错F9 00 MCU-PRT 间的通信故障（打印电路板与 MCU 板的连接，本机接地、打印板ROM）10 打印交换故障 （打印电路板与 MCU 板的连接，本机接地、打印板 ROM） 80 打印电路板故障（协议）81 打印电路板故障（奇偶）82 打印电路板故障（溢出）84 打印电路板故障（信息包）88 打印电路板故障（超时）99 本机-PCL 电路板间语言出错L1 00 反光镜进给故障（白基准板的上白区和黑标记用于获取 CCD 电平差异，以判断进给是否锁定。
脏或固定螺丝未拆、传感器、SIM1-1 确认动作，不动时 SIM1-2 确认传感器）L2 00 镜片电机锁定镜片原位检测器故障 SIM1-1 确认动作，不动时 SIM1-2 确认传感器L3 00 反光镜返回故障（6 秒内未返回或是传感器未通）L4 01 主电机锁定故障（100MS 内未检测到主电机编码脉冲、侧门 TC 充电的弹簧不佳、SIM25-1 主电机有无动作）10 隔离器电机故障11 移动电机故障（SIM3-11 查电机动作）L6 10 多面镜电机锁定故障（电机转动 20 秒内，旋转速度信号未返回、SIM61-1 查动作）L8 01 零交叉脉冲检测出错（主板、电源板、连线）CE 00 发生其他通信故障（确认 NETWORK CABLE 正确安装）01 未安装打印网卡（AR-NC5J）或网卡不良（打 NIC CONFIG PAGE 页看 NIC 板本）02 未找到指定的邮件服务器、FTP 服务器 （确认 NETWORK CABLE 正确安装、网络用 TCP/IP 协议、在 WEB PAGE 中确认 PC 地址、DNS 地址） 03 图像发送时指定服务器没有应答（确认 NETWORK CABLE 正确安装、服务器正常）04 输入的 FTP 服务器帐户名或密码无效05 输入的 FTP 服务器的目录无效EE EL 显影剂调整故障（墨粉过多、 SIM25-2）EU 显影剂调整故障（墨粉不足）PF 00 收到 RIC 复印禁止信号CH 亮：门未关，主板 闪烁：显影器未装、主板 注;粉盒芯片坏了也会出 CH!机型: 夏普 2022-2027 代码: F104 故障: 指标上限 解决: 关开机 代码: F105 故障: 指标上限 解决: 关开机 代码: F106 故障: 移位电机故障 解决: 关开机 机型: 夏普 10161116 代码: L100 故障: 反光镜进纸故障 (初始化时,反光镜开始进纸起的 1.5 秒内,MHPS 不断开复印时,从反光镜开始进给起的 0.5 秒内 MHPS 不断开在复印期间反光镜进给开始时 ,反光镜不在原始位置) 解决: 断开接通电源 代码: L401 故障: 主电机故障 (主电机转动期间 MMRE 脉冲检测不到的时间长于 0.5 秒 解决: 断开接通电源 代码: L801 故障: 零交叉脉冲故障 (零交叉脉冲移位宽度大于 10%) 解决: 断开接通电源 代码: U201 故障: 后备存储器故障（即使器增加值与校验值总和值互存在差异） 解决: 执行模拟 16 代码: U501 故障: 阻力传感器 阻力宽度传感器调整故障（执行阻力传感器和阻力宽度传感器调整（模拟53-4）时，调整值超出规定的范围） 解决: 执行模拟 14 代码: U511 故障: 给纸电机故障（给纸电机转动期间，0.1 秒以上未检测到转动脉冲 解决: 执行模拟 14 代码: U512 故障: 输纸电机故障 (输纸电势转动期间,01 秒以上未检测到转动脉冲) 解决: 执行模拟 14 代码: F100 故障: 分页器通信错误 (在分页器和主组件进行通信中出现错误) 解决: 执行模拟 14 代码: F102 故障: 输纸电机故障 (在输纸电机转动期间,0.5 秒以上未检测到转动脉冲 解决: 执行模拟 14 代码: F104 故障: 纸库上限下限故障 : (当转换纸库时,上限或下限检测错误) 解决: 执行模拟 14 代码: F105 故障: 纸库原位传感器故障 (纸库被初始化时,在 1 秒内纸库原位传感器未检测) 解决: 执行模拟 14 代码: F106 故障: 纸库电机故障 (纸库电机转动期间,0.5 秒以上未检测到转动脉冲 解决: 执行模拟 14 代码: F231 故障: 图象浓度传感器故障 (图像浓度传感器光反射量增至最大,输入值未达3.75V 图像浓度传感器光反射量减至最小,输入值未达 4.5V 在执行栅极电压校正期间,元件电平为 3V 以下. 解决: 执行模拟 14 机型: 夏普 1025 代码: L401 故障: 主电机异常（锁定检测） 解决: 执行指令 14 代码: L801 故障: 电源频率异常 解决: 执行指令 14 代码: U321 故障: 反射镜原位状况检测异常 解决: 执行指令 14 代码: F312 故障: 本体上段供纸盘上升电机异常 解决: 执行指令 14 代码: L100 故障: 反光镜前进（扫描装置前进故障反光镜进给起动后，6 秒钟以内前进没完成。
） 代码: L401 故障: 光鼓电动机（感光体光鼓驱动用电动机锁定(成象系统) 反光镜最初动作时或扫描开始后,3.5 秒内没完成返回(无原位检查） 代码: U321 故障: 反光镜电动机 {反光镜原位检测异常；①反光镜扫描启动时,确认反光镜原位传感器OFF ②反光镜启动最初动作时,前进返回转换时,确认反光镜原位传感器 ON 代码: U341 故障: 反光镜电动机：{ 镜头移动动作故障: ①镜头动作时,使镜头电动机驱动脉冲定最大脉冲+100 脉冲以上时也没有达到目标位置 ②镜头电动机驱动开始时,即使输出驱动脉冲,动作也不开始} 代码: U501 故障: 对位传感器异常；RDA 侧故障检测 代码: U511 故障: 给纸电动机动作异常；RADF 侧故障检测 代码: U512 故障: 输送电动机动作异常；RADF 侧故障检测 代码: L801 故障: 无全波信号；全波没被输出; 全波输出电平故障: ;没能确认全波. 解决: 代码: F104 故障: 索引器下限检测；分页器侧的故障检测。
解决: 代码: F105 故障: 索引器上限检测；分页器侧的故障检测 代码: F106 故障: 升降电动机故障 (装订分页器)；分页器侧的故障检测 代码: F231 故障: 感光体表面反射率异常；感光体表面测定时,图像浓度传感器输出不在 2.8-4.65V 的范围 内 32 代码: F3'01 故障: LCC﹑PT 圆盘故障: ；纸盘上升﹑下降中,PT圆盘的旋转检测(升降电动机驱动检测 )传感器的输出特性经过 200MS 以上也不变化 代码: F312 故障: 纸盘 1 上升中的故障；用纸空白传感器在ON 状态下纸盘上升时,从上升开始经过 4 秒以上,上限传感器无 ON;用纸空白传感器在 OFF 状态下纸盘上升时,从上升开始经过去时 10 秒以上,上限传感器也无 ON 代码: P19 故障: 主操作人代码变更；能变更主操作人代码 ； 代码: P21 故障: 自动断电时间设定；能设定复印结束后自动断电时间（能设定 10 分钟-4 小时） 代码: P31 故障: 预热方式设定；（能设定额复印结束后自动进入预热的时间（能设定 1 分钟-120 分钟）代码: P51 故障: 分页器自动取出功能的初始设定；连接 SF-S55N 型装订分页器时，可以选择对分页、分类、装订。
