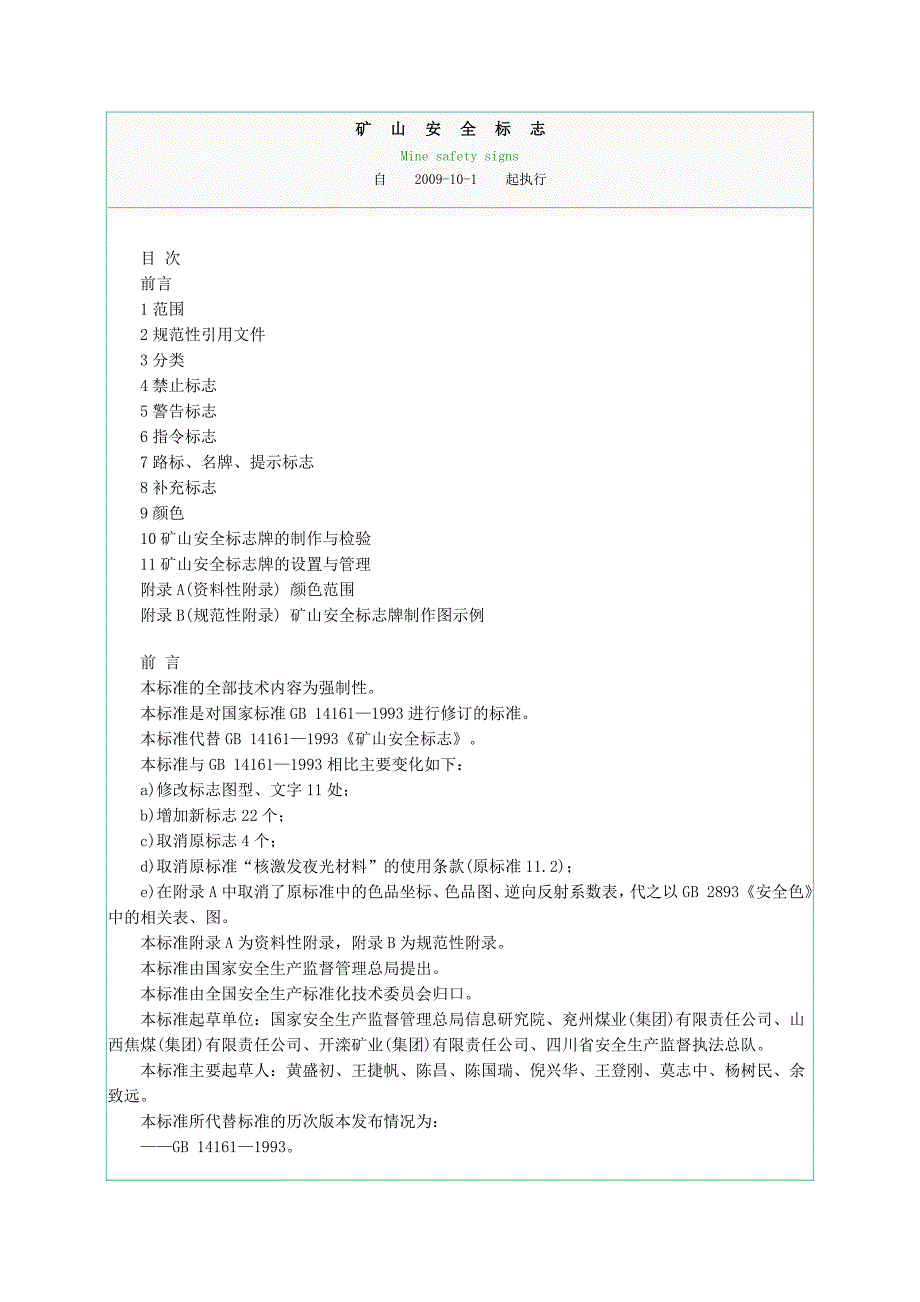

矿矿 山山 安安 全全 标标 志志Mine safety signs自 2009-10-1 起执行 目 次前言1 范围2 规范性引用文件3 分类4 禁止标志5 警告标志6 指令标志7 路标、名牌、提示标志8 补充标志9 颜色10 矿山安全标志牌的制作与检验11 矿山安全标志牌的设置与管理附录 A(资料性附录) 颜色范围附录 B(规范性附录) 矿山安全标志牌制作图示例 前 言本标准的全部技术内容为强制性本标准是对国家标准 GB 14161—1993 进行修订的标准本标准代替 GB 14161—1993《矿山安全标志》本标准与 GB 14161—1993 相比主要变化如下：a)修改标志图型、文字 11 处；b)增加新标志 22 个；c)取消原标志 4 个；d)取消原标准“核激发夜光材料”的使用条款(原标准 11.2)；e)在附录 A 中取消了原标准中的色品坐标、色品图、逆向反射系数表，代之以 GB 2893《安全色》中的相关表、图本标准附录 A 为资料性附录，附录 B 为规范性附录本标准由国家安全生产监督管理总局提出本标准由全国安全生产标准化技术委员会归口本标准起草单位：国家安全生产监督管理总局信息研究院、兖州煤业(集团)有限责任公司、山西焦煤(集团)有限责任公司、开滦矿业(集团)有限责任公司、四川省安全生产监督执法总队。
本标准主要起草人：黄盛初、王捷帆、陈昌、陈国瑞、倪兴华、王登刚、莫志中、杨树民、余致远本标准所代替标准的历次版本发布情况为：——GB 14161—1993矿山安全标志1 范围本标准规定了矿山传递安全警示信息的主要标志本标准主要适用于各类矿山对安全标志的设置要求2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准GB 2894 安全标志及其使用导则GB 5768 道路交通标志和标线GB/T 10001(所有部分) 标志用公共信息图形符号AQ 1017 煤矿井下安全标志3 分类3.1 矿山安全标志分为主标志和补充标志两类3.2 主标志3.2.1 禁止标志：禁止或制止人们的某种行为的标志3.2.2 警告标志：警告人们注意可能发生危险的标志3.2.3 指令标志：指示人们必须遵守某种规定的标志3.2.4 路标、名牌、提示标志：提示人们目标方向、地点的标志3.3 补充标志补充标志是主标志的文字说明或方向指示，它只能与主标志同时使用。
4 禁止标志4.1 禁止标志的基本形状为带斜杠的圆环，如图 1 所示4.2 禁止标志的颜色，为白底，红圈、红斜杠，黑图形符号图 14.3 禁止标志的基本尺寸应根据最大观察距离(L)确定，按表 1 选取表 1 禁止标志尺寸与最大观察距离的关系 单位为毫米4.4 禁止标志的种类及设置地点禁止标志的种类、名称、设置地点及说明见表 2表 2表 2(续)表 2(续)表 2(续)表 2(续)表 2(续)表 2(续)表 2(续)5 警告标志5.1 警告标志的基本尺寸为等边三角形，顶角朝上，如图 2 所示5.2 警告标志的颜色为黄底，黑边，黑图形符号图 25.3 警告标志的基本尺寸应根据最大观察距离(L)确定，按表 3 选取表 3 警告标志尺寸与最大观察距离的关系 单位为毫米5.4 警告标志的种类及设置地点警告标志的种类、名称、设置地点见表 4表 4表 4(续)表 4(续)表 4(续)表 4(续)表 4(续)表 4(续)6 指令标志6.1 指令标志基本形状为圆形，如图 3 所示6.2 指令标志的颜色为蓝底、白图形符号图 36.3 指令标志的基本尺寸应根据最大观察距离(L)确定，按表 5 选取表 5 指令标志尺寸与最大观察距离的关系 单位为毫米6.4 指令标志的种类及设置地点。
指令标志的种类、名称、设置地点见表 6表 6表 6(续)表 6(续)表 6(续)7 路标、名牌、提示标志7.1 路标、名牌、提示标志的基本形状为长方形，如图 4 所示7.2 路标、名牌、提示标志的颜色为绿底、白图案，白字亦可用黑字图 47.3 路标、名牌、提示标志的基本尺寸应根据最大观察距离(L)确定，按表 7 选取路标牌的尺寸根据实际需要可按比例放大表 7 提示标志尺寸与最大观察距离的关系 单位为毫米逆向反射标志自发光标志种 类最大观察距离，m标志尺寸，mm10151015短边长度 b220320200300长边长度 l330480300450白边宽度 e57577.4 路标、名牌、提示标志的种类及设置地点路标、名牌、提示标志的种类、名称、设置地点见表 8表 8表 8(续)表 8(续)表 8(续)表 8(续)表 8(续)表 8(续)8 补充标志8.1 文字补充标志的规定8.1.1 文字补充标志是将主标志的名称用黑体字横写在矩形的底板上文字补充标志必须与主标志联用，单独使用没有任何安全含义8.1.2 文字补充标志基本形式是矩形边框，放在主标志下方，也可放在左方或右方，见图 5、图 6 所示。
8.1.3 文字补充标志的底色应与联用的主标志底色相统一，其文字的颜色，除警告标志用黑色外，其他标志均为白色8.1.4 文字补充标志为矩形，长边等于圆的直径或三角形边长，宽等于长边的五分之一如与方向补充标志联用，其尺寸宽为标志的二分之一，长为标志的三分之一8.2 方向补充标志的规定8.2.1 方向补充标志图形符号是箭头，它应指示被联用主标志所表示意义的方向，必须与主标志联用，单独使用没有任何安全含义8.2.2 方向补充标志如系指示左向(包括左上、左下)则放在主标志的左侧，如系指示右向(包括右上、右下)则放在主标志的右侧，如图 6 所示8.2.3 方向补充标志的底色和箭头颜色应与联用主标志的颜色相统一8.2.4 方向补充标志的尺寸，宽为标志的二分之一，长为标志的三分之一图 5图 69 颜色本标准使用的安全色及其安全含义应符合 GB 2893 的规定各种材料的色度坐标和亮度因数应符合表 A.1 的规定，逆向反射材料的反射系数应符合表 A.2 的规定见附录 A10 矿山安全标志牌的制作与检验10.1 矿山安全标志牌应按本标准规定制作制作图示例见附录 B应采用逆向反光材料和自发光材料制作安全标志图形。
一般选用金属或其他阻燃材料为底板有触电危险场所的标志牌，应使用绝缘材料制作10.2 矿山安全标志牌必须经国家技术监督部门认可的安全产品质量检验单位检查合格后方可使用1 1 矿山安全标志牌的设置与管理11.1 矿山安全标志牌位置应设在与安全有关的明显的地方，并保证人们有足够的时间注意它所表示的内容11.2 矿山安全标志牌应定期清洗，每季至少检查一次如有变形、损坏、变色、图形符号脱落、亮度老化等现象应及时修理或更换 附录 A(资料性附录)颜色范围A.1 色度坐示与色品区域图表 A.1 普通材料、发光材料、逆反射材料和组合材料的色度坐标和亮度因数图 A.1 安全色和对比色的色品区域A.2 逆向反射系数(在平面反光材料的表面上)：该系数是在观察方向上，一种材料的反光强度(I)对垂直入射光照度(E1)和该反射面积(A)乘积之比用符号 R'表示表 A.2 最小逆反射系数 R'附录 B(规范性附录)矿山安全标志牌制作图示例图 B.1图 B.2图 B.3图 B.4图 B.5（校对：袁辉 责任编辑：黎竹勋） 发布单位：国家质量监督检验检疫总局 2008-12-11 发布提出单位：国家安全生产监督管理总局起草单位：国家安全生产监督管理总局信息研究院、兖州煤业(集团)有限责任公司、山西焦煤(集团)有限责任公司、开滦矿业(集团)有限责任公司、四川省安全生产监督执法总队批准单位：国家标准化管理委员会。
