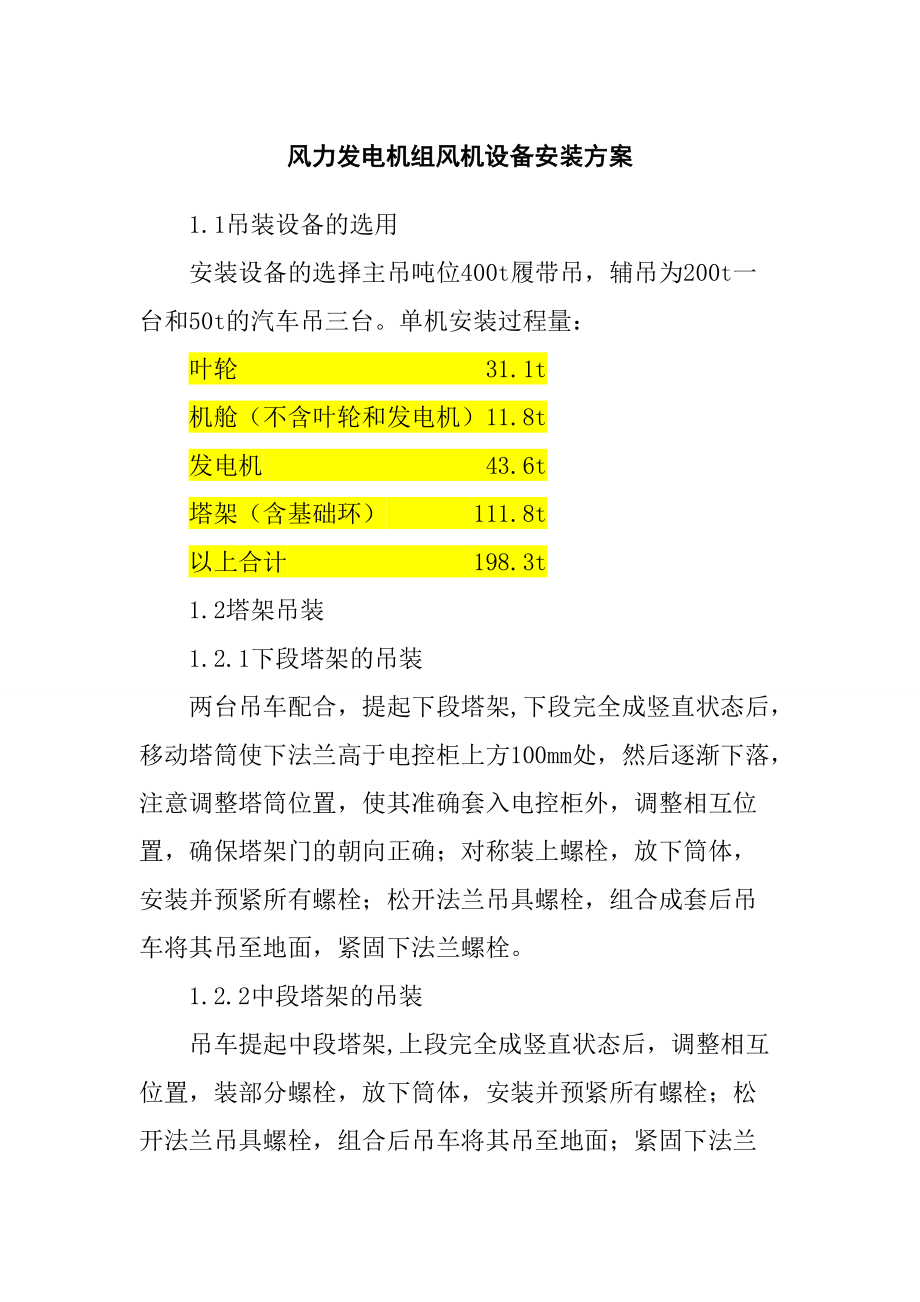

风力发电机组风机设备安装方案1.1吊装设备的选用安装设备的选择主吊吨位400t履带吊，辅吊为200t一台和50t的汽车吊三台单机安装过程量：叶轮 31.1t机舱（不含叶轮和发电机）11.8t发电机 43.6t塔架（含基础环） 111.8t以上合计 198.3t1.2塔架吊装1.2.1下段塔架的吊装两台吊车配合，提起下段塔架,下段完全成竖直状态后，移动塔筒使下法兰高于电控柜上方100mm处，然后逐渐下落，注意调整塔筒位置，使其准确套入电控柜外，调整相互位置，确保塔架门的朝向正确；对称装上螺栓，放下筒体，安装并预紧所有螺栓；松开法兰吊具螺栓，组合成套后吊车将其吊至地面，紧固下法兰螺栓1.2.2中段塔架的吊装吊车提起中段塔架,上段完全成竖直状态后，调整相互位置，装部分螺栓，放下筒体，安装并预紧所有螺栓；松开法兰吊具螺栓，组合后吊车将其吊至地面；紧固下法兰螺栓，工具同下段吊装1.2.3上段塔架的吊装同中段塔架1.2.4机舱吊装起吊机舱时需机舱可靠点与风绳固定；将三个机舱吊装导正棒装入机舱偏航法兰；工作人员在上平台准备，将机舱吊至上法兰，指挥吊车缓慢下落机舱，拧上联接螺栓，按对角线顺序均匀紧固上法兰与偏航轴承联接螺栓，安装人员进入机舱，卸开吊具。
1.2.5发电机起吊起吊机舱需发电机吊装点与风绳固定，将三个发电机吊装导正棒装入定轴法兰；起吊发电机时注意法兰面不能有油安装用双头螺栓长的一端将旋入定轴法兰用电动扳手紧固螺母，用液压力矩扳手上紧螺栓安装完成后用堵头密封螺孔1.2.6叶片吊装在叶片后缘放置叶片护具、安装吊带，在叶根支架、叶尖部位安装导向绳，注意叶片后缘的防护根据现场位置将三只叶片围绕轮毂，叶片后缘向上，吊运过程注意不要让叶尖触地吊起叶片，穿过导流罩叶片孔在变桨盘上区域装上加强垫圈和螺母，在变桨轴承处直接装螺母按规定力矩紧固螺母在第3个叶片上安装叶片护具，钢丝绳挂在辅助吊车的吊钩上前2个叶片上安装吊带，固定一根导向绳辅助吊车与主吊车同时起吊，直到竖直的叶片叶尖不会触地，接近电机后，安装叶轮总成安装轮毂与动轴的连接螺栓。
